Was kostet eine PV-Anlage bei Teilverschattung? Beispielrechnung und Lösungen

Ein Schornstein, eine Dachgaube oder der große Baum des Nachbarn – viele Dächer liegen nicht den ganzen Tag über vollständig in der Sonne. Was auf den ersten Blick wie ein kleines Problem wirkt, kann den Ertrag einer herkömmlichen Photovoltaikanlage erheblich reduzieren. Doch für dieses weitverbreitete Problem gibt es heute effektive technische Lösungen. Wir erklären, warum Teilverschattung die Leistung Ihrer Anlage beeinträchtigt, welche Technologien Abhilfe schaffen und ob sich die damit verbundenen Mehrkosten für Sie lohnen.

Das Problem der Teilverschattung: Eine Kette ist nur so stark wie ihr schwächstes Glied

Um zu verstehen, warum schon ein kleiner Schatten große Auswirkungen haben kann, lohnt sich ein Blick auf die Funktionsweise einer klassischen PV-Anlage. In der Regel werden mehrere Solarmodule in Reihe zu einem sogenannten „String“ zusammengeschaltet und an einen zentralen Wechselrichter angeschlossen. Das Problem dabei: Die Module verhalten sich ähnlich wie eine Lichterkette. Fällt eine Lampe aus, geht die ganze Kette aus.

Bei einer PV-Anlage ist es ähnlich: Ist nur ein einziges Modul durch einen Schornstein oder ein Blatt teilweise verschattet, sinkt dessen Leistung. Da alle Module im String miteinander verbunden sind, bremst dieses eine schwache Modul die Leistung des gesamten Strings aus. Die anderen Module können ihr Potenzial nicht entfalten, obwohl sie in der vollen Sonne liegen.

Wissenschaftliche Studien belegen die Relevanz dieses Effekts. Untersuchungen des Fraunhofer-Instituts für Solare Energiesysteme ISE zeigen, dass temporäre Verschattung eine der häufigsten Ursachen für Ertragsminderungen bei privaten Dachanlagen ist. Schon die Verschattung von nur 5 % der Fläche eines einzigen Moduls kann dessen Ertrag um bis zu 50 % reduzieren und somit die Leistung von Solarmodulen im gesamten String beeinträchtigen.

Konkretes Alltagsszenario: Der wandernde Schatten des Kamins

Stellen Sie sich ein typisches Einfamilienhaus vor: Die PV-Anlage ist optimal nach Süden ausgerichtet. Vormittags liegt das Dach in der vollen Sonne, doch ab 14 Uhr beginnt der Schatten des Kamins über zwei der 20 installierten Module zu wandern. Obwohl 18 Module weiterhin die volle Sonneneinstrahlung erhalten, sinkt die Leistung des gesamten Systems überproportional stark, weil sich der String-Wechselrichter an der Leistung des schwächsten Moduls orientiert. Dieser Effekt kann über das Jahr gerechnet zu Ertragsverlusten von 5 bis 15 % führen.

Technische Lösungen: Wie Sie das Maximum aus jedem Modul herausholen

Glücklicherweise müssen Sie sich mit diesen Verlusten nicht abfinden. Inzwischen gibt es intelligente Lösungen, die genau dieses Problem angehen. Die beiden gängigsten Technologien sind Leistungsoptimierer und Modulwechselrichter, auch Mikrowechselrichter genannt.

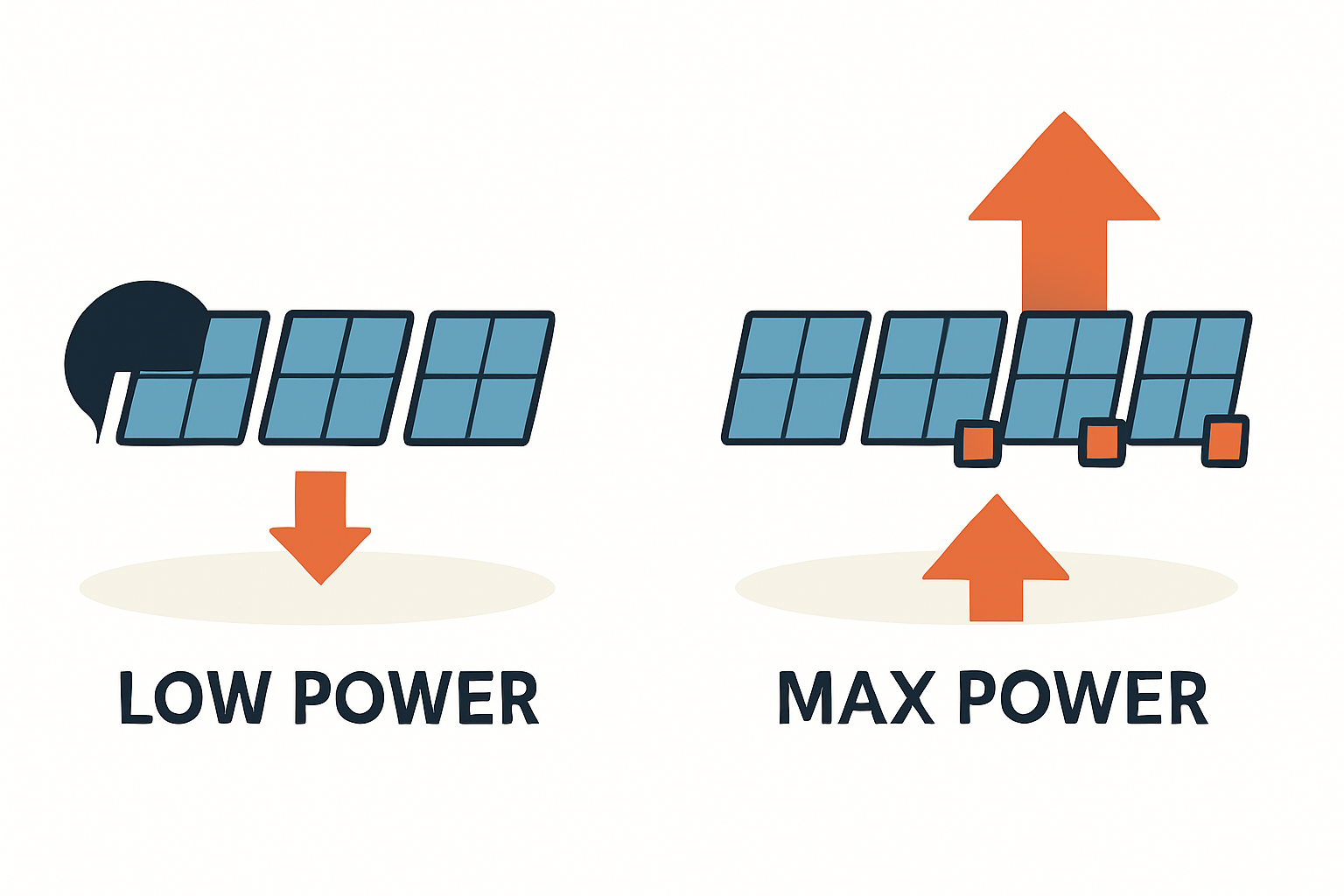

Leistungsoptimierer: Jedes Modul arbeitet für sich

Ein Leistungsoptimierer ist ein kleines elektronisches Bauteil, das direkt an jedem Solarmodul installiert wird. Seine Aufgabe ist es, den Arbeitspunkt jedes Moduls individuell zu regeln und so die maximale Leistung zu erzielen – unabhängig davon, was die anderen Module im String gerade leisten.

Die Vorteile im Überblick:

• Maximierung des Ertrags: Verschattete Module bremsen nicht mehr den gesamten String aus.
• Flexibilität: Verschiedene Dachtypen, Ausrichtungen oder sogar Modultypen lassen sich in einem System kombinieren.
• Detailliertes Monitoring: Die Leistung jedes einzelnen Moduls kann überwacht werden, was die Fehlersuche vereinfacht.

Modulwechselrichter: Die dezentrale Revolution

Modulwechselrichter gehen noch einen Schritt weiter. Hier wird der große, zentrale Wechselrichter komplett durch viele kleine Wechselrichter ersetzt, die an jedem einzelnen Modul angebracht sind. Jedes Modul wird so zu einem eigenen kleinen Kraftwerk, das den erzeugten Gleichstrom direkt in netzkonformen Wechselstrom umwandelt. Ein Ausfall oder eine Verschattung eines Moduls hat daher keinen Einfluss auf die anderen.

Diese Lösung ist besonders bei komplexen Dächern mit vielen Gauben, Fenstern und unterschiedlichen Neigungen effektiv. In der Praxis entscheiden sich die meisten Nutzer bei einfachen Satteldächern mit nur einer bekannten Schattenquelle für Leistungsoptimierer, während bei komplizierteren Dachlandschaften Modulwechselrichter ihre Stärken voll ausspielen.

Kosten und Nutzen im Vergleich: Eine Beispielrechnung

Lohnen sich die zusätzlichen Investitionen in Leistungsoptimierer? Ein konkretes Beispiel schafft eine klare Entscheidungsgrundlage.

Szenario:

• Anlagengröße: 8 kWp auf einem Einfamilienhausdach (ca. 20 Module à 400 Wp)
• Standort: Süddeutschland, spezifischer Jahresertrag: 1.100 kWh/kWp
• Problem: Zwei der 20 Module werden im Tagesverlauf für ca. 3 Stunden durch eine Gaube verschattet.
• Annahmen: Strompreis 30 Cent/kWh, Einspeisevergütung 8 Cent/kWh, Eigenverbrauchsquote 30 %.

Variante 1: Standardanlage mit String-Wechselrichter

• Theoretischer Jahresertrag (ohne Schatten): 8 kWp * 1.100 kWh/kWp = 8.800 kWh
• Geschätzter Ertragsverlust durch Verschattung: Wir nehmen konservativ an, dass der Schatten die Leistung des betroffenen Strings um 20 % mindert, was über das Jahr zu einem Gesamtverlust von 8 % führt.
• Realer Jahresertrag: 8.800 kWh * 0,92 = 8.096 kWh
• Jährlicher finanzieller Ertrag:
  • Eigenverbrauch: 8.096 kWh 0,3 0,30 €/kWh = 728,64 €
  • Einspeisung: 8.096 kWh 0,7 0,08 €/kWh = 453,38 €
  • Gesamtertrag pro Jahr: 1.182,02 €

Variante 2: Anlage mit Leistungsoptimierern

• Zusätzliche Investitionskosten:
  • 20 Leistungsoptimierer à ca. 60 €/Stück = 1.200 €
• Jahresertrag mit Optimierern: Die Optimierer kompensieren den Verlust fast vollständig. Wir nehmen einen minimalen Restverlust an, sodass 98 % des theoretischen Ertrags erreicht werden.
• Realer Jahresertrag: 8.800 kWh * 0,98 = 8.624 kWh
• Jährlicher finanzieller Ertrag:
  • Eigenverbrauch: 8.624 kWh 0,3 0,30 €/kWh = 776,16 €
  • Einspeisung: 8.624 kWh 0,7 0,08 €/kWh = 482,94 €
  • Gesamtertrag pro Jahr: 1.259,10 €

Fazit der Beispielrechnung

• Mehrertrag pro Jahr: 1.259,10 € – 1.182,02 € = 77,08 €
• Amortisationszeit der Mehrinvestition: 1.200 € / 77,08 €/Jahr ≈ 15,5 Jahre

Auf den ersten Blick erscheint die Amortisationszeit lang. Allerdings ist zu beachten:

1. Steigende Strompreise: Steigt der Strompreis, verkürzt sich die Amortisationszeit erheblich, da der Wert des selbst verbrauchten Stroms zunimmt. Bei einem Strompreis von 40 Cent/kWh amortisiert sich die Investition bereits nach ca. 12 Jahren.
2. Sicherheit und Monitoring: Der Mehrwert liegt nicht nur im Ertrag. Die Möglichkeit, jedes Modul einzeln zu überwachen, bietet Sicherheit und erleichtert die Wartung über die gesamte Lebensdauer von über 20 Jahren.
3. Stärkere Verschattung: Unser Beispiel ist konservativ. Bei stärkerer oder längerer Verschattung kann der jährliche Mehrertrag deutlich höher ausfallen und die Amortisationszeit auf unter 10 Jahre sinken.

Die Entscheidung für oder gegen Leistungsoptimierer hängt stark von Ihrer individuellen Dachsituation ab. Eine detaillierte Planung, die den Schattenverlauf über den Tag und das Jahr berücksichtigt, ist entscheidend, um den passenden Wechselrichter und die richtige Systemtechnologie auszuwählen.

Häufig gestellte Fragen (FAQ)

1. Wann lohnt sich ein Leistungsoptimierer wirklich?
   Leistungsoptimierer sind besonders sinnvoll, wenn Ihr Dach eine oder mehrere der folgenden Eigenschaften aufweist: wiederkehrende Teilverschattung durch Schornsteine, Gauben, Bäume oder Nachbargebäude, eine Dachfläche mit unterschiedlichen Ausrichtungen (z. B. Ost-West) oder wenn Sie verschiedene Modultypen verwenden müssen.

2. Was ist der Unterschied zwischen Leistungsoptimierern und Modulwechselrichtern?
   Leistungsoptimierer maximieren die Leistung jedes einzelnen Moduls (Gleichstrom), der Strom wird aber weiterhin zu einem zentralen Wechselrichter geleitet. Modulwechselrichter wandeln den Gleichstrom direkt am Modul in Wechselstrom um. Jedes Modul agiert damit als eigenständige Einheit. Modulwechselrichter sind oft teurer, bieten aber die maximale Flexibilität und Redundanz.

3. Gibt es Alternativen zu Leistungsoptimierern?
   Moderne Solarmodule verfügen über sogenannte Bypass-Dioden. Diese können verschattete Zellbereiche innerhalb eines Moduls überbrücken, lösen aber nicht das Problem, dass ein schwaches Modul den ganzen String ausbremst. Eine weitere Alternative ist eine intelligente Verschaltung, bei der alle potenziell verschatteten Module in einen eigenen String zusammengefasst werden – dies ist aber nicht immer baulich möglich.

4. Erhöhen Leistungsoptimierer die Lebensdauer meiner Anlage?
   Indirekt ja. Durch das Monitoring auf Modulebene können Leistungsabfälle oder Defekte frühzeitig erkannt und behoben werden. Dies trägt dazu bei, die Gesamtleistung und Effizienz der Anlage über ihre gesamte Lebensdauer auf einem hohen Niveau zu halten.

5. Kann ich Leistungsoptimierer nachrüsten?
   Eine Nachrüstung ist technisch zwar möglich, aber oft aufwendig und kostspielig, da jedes einzelne Modul auf dem Dach zugänglich gemacht werden muss. Daher ist es in der Regel wirtschaftlicher, die Entscheidung für oder gegen Optimierer bei der initialen Planung zu treffen.

Verschattung ist kein Hinderungsgrund für eine ertragreiche Photovoltaikanlage. Mit der richtigen Technologie lässt sich das Problem elegant lösen. Die zusätzlichen Kosten einer Photovoltaikanlage mit Leistungsoptimierern oder Modulwechselrichtern sind oft eine lohnende Investition in die langfristige Effizienz und Sicherheit Ihres Systems.
