Die Umschaltbox für Photovoltaik: Ihr Weg zur sicheren Notstromversorgung
Ein Stromausfall im Viertel. Die Lichter der Nachbarn sind aus, doch Sie lehnen sich entspannt zurück, denn Ihre Photovoltaikanlage auf dem Dach produziert weiter Strom. Ein Wunschtraum, der für die meisten Anlagenbesitzer leider einer bleibt.
Denn ohne eine spezielle Komponente schaltet sich auch die modernste PV-Anlage bei einem Netzausfall aus Sicherheitsgründen ab. Die entscheidende Technologie, die aus einer Standard-Anlage eine autarke Notstromquelle macht, ist die Umschaltbox – auch Netzumschalteinrichtung (NUE) genannt. Sie ist das Herzstück für echte Energieunabhängigkeit.
Wir erklären, warum diese Einrichtung so wichtig ist, welche technischen Lösungen es gibt und mit welchen Kosten Sie für die Installation rechnen müssen.
Was ist eine Umschaltbox und warum ist sie unverzichtbar?

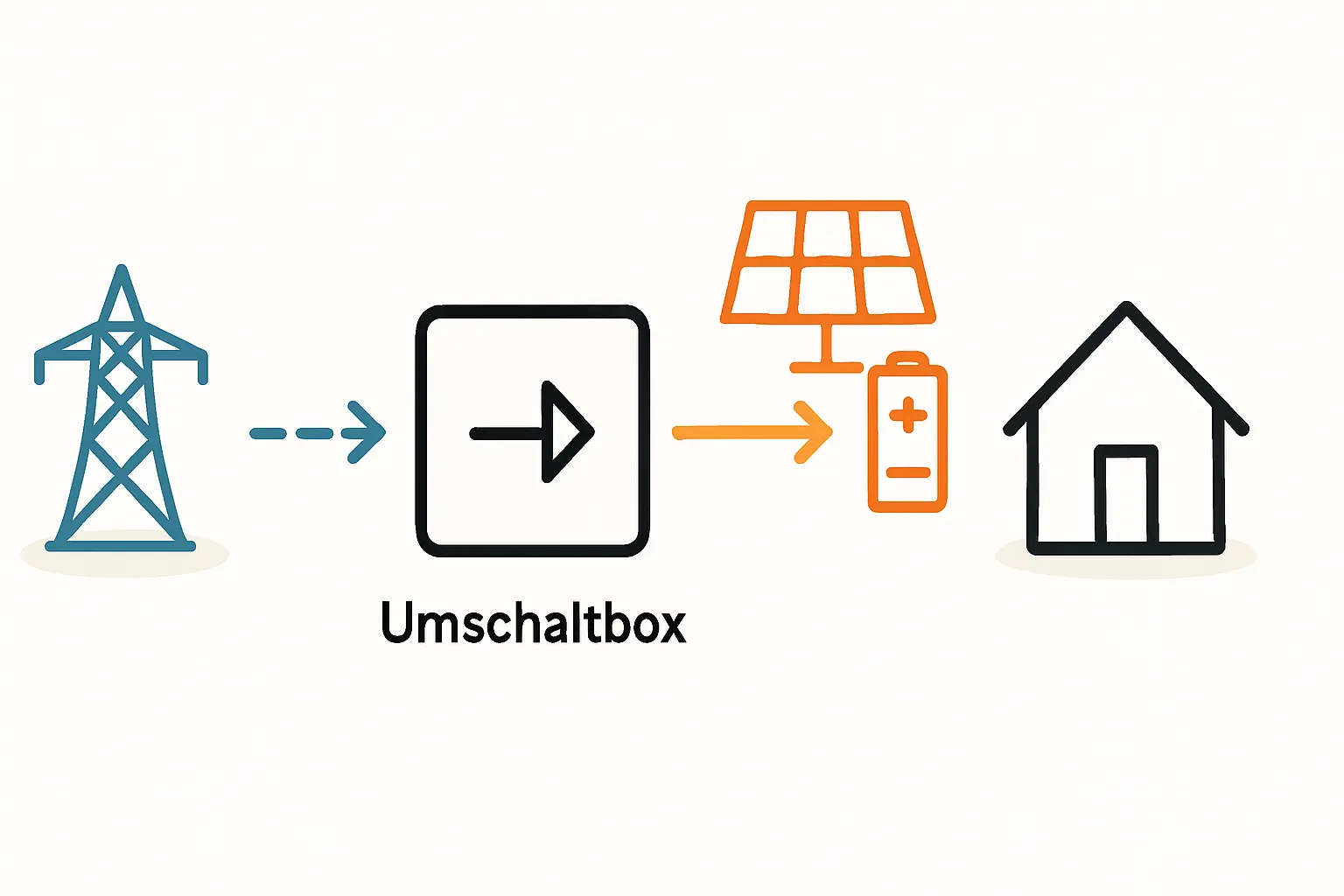

Eine Umschaltbox ist ein elektromechanisches oder elektronisches Gerät, das im Falle eines Stromausfalls Ihr Hausnetz sicher vom öffentlichen Stromnetz trennt. Gleichzeitig schaltet sie die Stromversorgung auf Ihre PV-Anlage und den dazugehörigen Batteriespeicher um. Sie fungiert als intelligenter Weichensteller zwischen zwei Energiequellen: dem öffentlichen Netz und Ihrem privaten Inselnetz.
Die Kernfunktion: Sichere Trennung vom öffentlichen Netz
Die wichtigste Aufgabe der Umschaltbox ist die sogenannte allpolige Trennung. Stellen Sie sich diese wie eine Zugbrücke vor: Sobald das öffentliche Netz ausfällt, wird die Brücke hochgezogen und Ihr Haus ist elektrisch vollständig von der Außenwelt isoliert.
Diese Trennung ist keine Option, sondern eine gesetzliche und technische Notwendigkeit, die in der Norm VDE-AR-N 4105 festgeschrieben ist. Sie dient vor allem der Sicherheit von Technikern, die am öffentlichen Netz arbeiten. Ohne diese garantierte Trennung würde Ihre PV-Anlage weiterhin Strom in das Netz einspeisen und die vermeintlich abgeschalteten Leitungen unter Spannung setzen – eine lebensgefährliche Situation für die Monteure.
Vom Netzbetrieb zum Inselbetrieb in Sekunden
Fällt der Strom aus, erkennt die Umschaltbox dies sofort. Sie trennt die Verbindung zum öffentlichen Netz und signalisiert dem Wechselrichter Ihrer PV-Anlage, dass er nun ein eigenes, stabiles Inselnetz für Ihr Haus aufbauen kann. Der Strom fließt ab diesem Moment direkt von Ihrem Dach und aus Ihrem Photovoltaik Speicher. So bleiben Kühlschrank, Heizung, Licht und Internet in Betrieb, während ringsum alles dunkel ist.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 2000 Watt 800 Watt - 5,4 kWh
Ab 2.099,00 €Manuelle vs. automatische Umschaltbox: Welche Lösung passt zu Ihnen?
Die Entscheidung für eine Umschaltbox ist auch eine Frage des Komforts und des Budgets. Grundsätzlich gibt es zwei Varianten, deren Funktionsweise sich deutlich unterscheidet.
Die manuelle Netzumschalteinrichtung: Die kostengünstige Basis
Diese Lösung erfordert einen manuellen Eingriff. Bei einem Stromausfall müssen Sie selbst einen Hebel oder Schalter umlegen, um Ihr Haus vom Netz zu trennen und auf den Inselbetrieb umzuschalten.
Die Vorteile sind die deutlich günstigeren Anschaffungskosten sowie die robuste und einfache Technik mit geringer Störanfälligkeit. Die Nachteile: Die Stromversorgung wird unterbrochen, bis Sie den Schalter betätigen. Empfindliche Geräte wie Computer oder Server schalten sich aus. Sie müssen zudem während des Stromausfalls zu Hause sein, um die Umschaltung vorzunehmen.
Praxisszenario: Die manuelle Box ist ideal für Hausbesitzer, die eine grundlegende und ausfallsichere Notstromversorgung für die wichtigsten Verbraucher wie Heizungspumpe, Kühlschrank oder Beleuchtung sicherstellen möchten und eine kurze Unterbrechung der Versorgung in Kauf nehmen.
Die automatische Umschaltbox: Maximaler Komfort und lückenlose Versorgung
Die automatische Umschaltbox übernimmt den gesamten Prozess ohne Ihr Zutun. Sie überwacht permanent die Netzspannung und schaltet bei einem Ausfall innerhalb von Millisekunden auf den Batteriebetrieb um.
Der größte Vorteil ist der nahtlose Übergang ohne spürbare Stromunterbrechung, vergleichbar mit einer unterbrechungsfreien Stromversorgung (USV). Dies bietet höchsten Komfort und schützt auch sensible Elektronik. Dem gegenüber stehen die höheren Anschaffungs- und Installationskosten.
Praxisszenario: Diese Lösung ist die erste Wahl für alle, die auf eine lückenlose Stromversorgung angewiesen sind, etwa im Homeoffice, bei Betrieb von medizinischen Geräten oder einfach für maximalen Komfort. Die meisten Nutzer, die Wert auf eine wartungsfreie Lösung legen, entscheiden sich daher für die automatische Variante.
Kosten und Installation: Was müssen Sie einplanen?
Die Investition in eine Umschaltbox ist ein wichtiger Teil der Gesamtkosten für eine notstromfähige PV-Anlage. Die Preise variieren je nach Typ und Installationsaufwand.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
15000 Watt Photovoltaikanlagen inkl. 15,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
9.999,00 €Kosten für die Umschaltbox selbst
Manuelle Umschaltboxen sind bereits für 200 € bis 500 € erhältlich. Bei automatischen Umschaltboxen liegen die Kosten je nach Hersteller und Funktionsumfang zwischen 600 € und über 1.500 €.
Installationskosten durch den Elektriker
Die Installation einer Netzumschalteinrichtung darf nur von einem zertifizierten Elektroinstallateur vorgenommen werden. Der Aufwand hängt stark von den Gegebenheiten Ihres Zählerschranks ab. Rechnen Sie mit einem Arbeitsaufwand von drei bis sechs Stunden, sodass sich die Installationskosten auf etwa 300 € bis 800 € belaufen.
Gesamtkosten im Überblick
Für die Nachrüstung mit einer manuellen Box sollten Sie insgesamt ca. 500 € bis 1.300 € einplanen. Bei einer automatischen Box belaufen sich die Gesamtkosten auf ca. 900 € bis 2.300 €. Wenn die Umschaltbox direkt bei der Neuinstallation einer PV-Anlage mit Speicher eingeplant wird, fallen die zusätzlichen Kosten einer Photovoltaikanlage oft geringer aus, da der Elektriker bereits vor Ort ist.
Rechtliche Aspekte und Pflichten: Das müssen Sie wissen
Der Betrieb einer notstromfähigen PV-Anlage ist an klare Regeln gebunden. Die wichtigste Vorschrift ist die bereits erwähnte Anwendungsregel VDE-AR-N 4105. Sie stellt sicher, dass Ihre Anlage das öffentliche Netz unter keinen Umständen gefährdet.
Die Installation und Inbetriebnahme einer Umschaltbox muss zwingend bei Ihrem zuständigen Netzbetreiber angemeldet und von diesem genehmigt werden. Diese Formalitäten übernimmt in der Regel der beauftragte Elektrofachbetrieb für Sie. Eine fachgerechte Installation und die offizielle Anmeldung sind unerlässlich für einen sicheren, versicherten und legalen Betrieb.
Häufige Fragen zur Umschaltbox (FAQ)
Kann jede PV-Anlage mit einer Umschaltbox nachgerüstet werden?
Nein. Grundvoraussetzung ist ein notstrom- oder ersatzstromfähiger Hybrid-Wechselrichter sowie ein angeschlossener Batteriespeicher. Reine Einspeise-Wechselrichter ohne Speicher können kein stabiles Inselnetz aufbauen. Die Funktion eines Wechselrichters ist hierbei entscheidend.
Wie lange habe ich bei einem Stromausfall Strom?
Das hängt von drei Faktoren ab: der Kapazität Ihres Batteriespeichers, dem aktuellen Ladezustand und Ihrem Stromverbrauch während des Ausfalls. Als Faustregel gilt: Ein voll geladener 10-kWh-Speicher kann einen durchschnittlichen Haushalt mit den wichtigsten Verbrauchern (Licht, Kühlschrank, Heizung, Internet) für 12 bis 24 Stunden versorgen, auch ohne Sonneneinstrahlung.
Muss ich die Installation beim Netzbetreiber anmelden?
Ja, unbedingt. Die Anmeldung ist gesetzlich vorgeschrieben. Ihr Elektroinstallateur kennt die Anforderungen und übernimmt den gesamten Anmeldeprozess für Sie.
Was ist der Unterschied zwischen Notstrom und Ersatzstrom?
Diese Begriffe werden oft verwechselt. Notstrom versorgt nur ausgewählte, vorab definierte Stromkreise, zum Beispiel eine Steckdose in der Küche oder die Heizungsanlage. Die Umschaltung ist oft einfacher und günstiger. Ersatzstrom hingegen versorgt das gesamte Haus über alle drei Phasen, sodass alle Steckdosen und Geräte wie gewohnt funktionieren. Dies erfordert eine leistungsfähigere und komplexere Installation.
Fazit: Eine kleine Box mit großer Wirkung für Ihre Unabhängigkeit
Die Umschaltbox ist mehr als nur ein technisches Bauteil – sie ist der Schlüssel zu echter Versorgungssicherheit und Unabhängigkeit vom öffentlichen Stromnetz. Sie stellt sicher, dass Ihre Investition in eine Photovoltaikanlage mit Speicher ihr volles Potenzial entfaltet, gerade dann, wenn Sie sie am dringendsten benötigen.
Ob Sie sich für die kostengünstige manuelle oder die komfortable automatische Variante entscheiden, hängt von Ihren persönlichen Anforderungen ab. In jedem Fall ist die fachgerechte Installation durch einen qualifizierten Fachbetrieb unerlässlich, um die Sicherheit zu garantieren und alle gesetzlichen Vorschriften zu erfüllen. So verwandelt diese kleine Box Ihren Traum von der autarken Stromversorgung in eine verlässliche Realität.
