Thermische Längenausdehnung bei Montageschienen: Wie Sie mit Schienenverbindern und Dehnungsfugen Schäden vermeiden
Eine Photovoltaikanlage ist eine Investition in die Zukunft, die über Jahrzehnte zuverlässig Strom erzeugen soll. Ihre Stabilität hängt maßgeblich von der Qualität ihrer Montage ab. Doch während Solarmodule und Wechselrichter im Fokus stehen, wird ein entscheidendes Detail oft übersehen: die unsichtbaren Kräfte, die durch Temperaturschwankungen auf die Montageschienen wirken. Die thermische Ausdehnung von Beginn an korrekt einzuplanen, ist deshalb kein Luxus, sondern ein entscheidender Faktor für die Langlebigkeit und Sicherheit der gesamten Anlage.
Die unsichtbare Kraft: Was ist thermische Längenausdehnung?
Jedes Material reagiert auf Temperaturänderungen. Metalle dehnen sich bei Wärme aus und ziehen sich bei Kälte zusammen. Was im Alltag kaum auffällt, entwickelt sich bei langen Bauteilen zu einer erheblichen Kraft. Die Unterkonstruktion einer PV-Anlage besteht meist aus Aluminium – einem Material, das für sein geringes Gewicht und seine Korrosionsbeständigkeit geschätzt wird, aber auch eine relativ hohe Wärmeausdehnung aufweist.
Der Ausdehnungskoeffizient von Aluminium beträgt etwa 23,1 x 10⁻⁶ je Meter und Grad Kelvin. Das klingt abstrakt, doch die praktischen Auswirkungen sind beachtlich. Betrachten wir ein typisches Szenario in Deutschland:
Minimale Temperatur im Winter: -20 °C
Maximale Temperatur im Sommer (auf einem sonnenbeschienenen Dach): +70 °C
Das ergibt eine Temperaturdifferenz (Delta T) von 90 Kelvin. Für eine 10 Meter lange Aluminiumschiene bedeutet dies eine Längenänderung von fast 2,1 Zentimetern. Diese auf den ersten Blick unscheinbare Längenänderung erzeugt immense Spannungen, wenn sie nicht kontrolliert abgeleitet werden kann.
Vom Schienenverbinder zur starren Einheit
Um lange, durchgehende Schienenstränge zu schaffen, werden einzelne Profile mit Schienenverbindern gekoppelt. Diese Bauteile sind dafür konzipiert, eine feste und statisch belastbare Einheit zu bilden, die den Solarmodulen sicheren Halt gibt. Sie sorgen dafür, dass die Kräfte gleichmäßig auf die Dachhaken verteilt werden.
Doch genau diese starre Verbindung wird zum Problem, wenn die Schienenlänge ein kritisches Maß überschreitet. Der gesamte Schienenstrang verhält sich dann wie ein einziges, langes Bauteil, das sich ausdehnen und zusammenziehen möchte.
Wenn Kräfte wirken: Die Folgen ignorierter Längenausdehnung
Wird der thermischen Ausdehnung kein Raum gegeben, sucht sich die Kraft ihren eigenen Weg. Die Folgen können gravierend sein und schleichend über Jahre hinweg auftreten:
- Materialermüdung: Die ständige Belastung durch Ausdehnung und Kontraktion beansprucht Montageschienen, Verbinder und Schrauben, was auf Dauer zu Haarrissen und Materialversagen führen kann.
- Spannungen auf Dachhaken: Die Kräfte werden direkt auf die Dachhaken und deren Verschraubung im Dachstuhl übertragen. Die Schrauben können sich lockern, die Haken verbiegen.
- Beschädigung der Dacheindeckung: Die Bewegungen der Unterkonstruktion können Ziegel anheben, verschieben oder im schlimmsten Fall brechen lassen, wodurch Wasser eindringen und teure Folgeschäden verursachen kann.
- Gefahr für Solarmodule: Die Spannungen im Montagesystem können sich auf die Modulrahmen übertragen und im Extremfall zu Mikrorissen in den Solarzellen oder sogar zum Glasbruch führen.
Solche Schäden werden oft erst nach mehreren Jahren sichtbar und sind dann nur schwer auf die eigentliche Ursache zurückzuführen. Eine sorgfältige Planung von Anfang an ist deshalb unerlässlich.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 2000 Watt 800 Watt - 5,4 kWh
Ab 2.099,00 €Die Lösung: Geplante Trennstellen als Sicherheitsventil

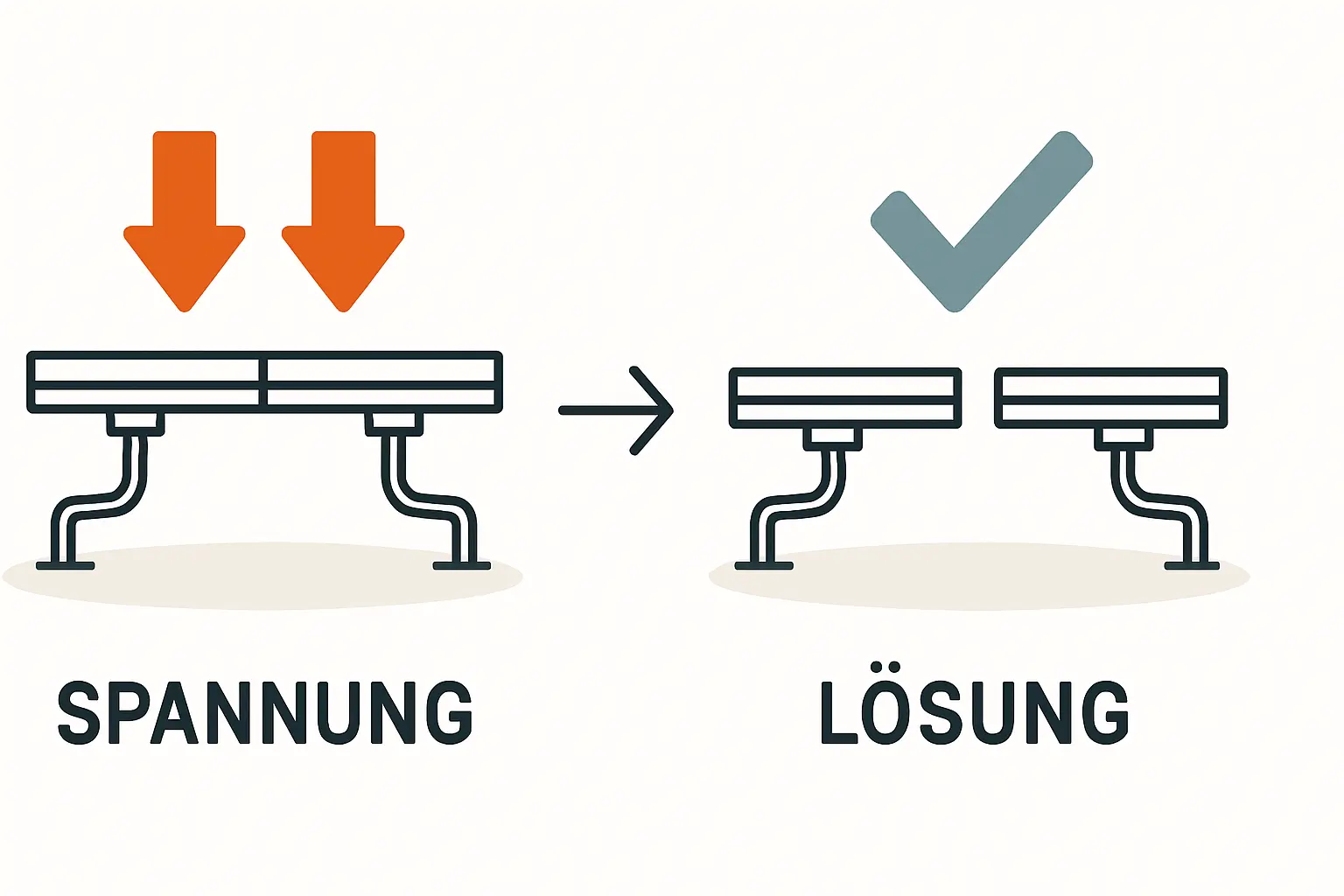

Um diese Risiken zu vermeiden, integriert man in langen Schienensträngen sogenannte Dehnungsfugen. Das ist eine bewusst geschaffene Lücke, die dem Material den nötigen „Spielraum“ zum Arbeiten gibt.
Als Faustregel gilt: Ab einer Schienenlänge von etwa 12 bis 15 Metern sollte eine Dehnungsfuge eingeplant werden.
Diese Trennstelle unterbricht den starren Schienenverbund und entkoppelt die Längenänderung der einzelnen Abschnitte. In der Praxis wird dies oft realisiert, indem an der Trennstelle zwei Dachhaken nebeneinander gesetzt werden, die jeweils das Ende eines Schienenabschnitts halten. Der Abstand zwischen den Schienenenden sollte dabei etwa 1 bis 2 Zentimeter betragen.
Die Dehnungsfuge agiert wie ein Sicherheitsventil: Sie nimmt die Bewegungen kontrolliert auf und verhindert, dass sich schädliche Spannungen im Gesamtsystem aufbauen.
Sonderfall: Schwarze Montageschienen und höhere Temperaturen
Immer beliebter werden schwarz eloxierte Montageschienen, die optisch besser zu modernen Dächern und Modulrahmen passen. Allerdings ist hier besondere Vorsicht geboten: Die dunkle Oberfläche absorbiert deutlich mehr Sonnenenergie und kann sich auf bis zu 80 °C oder mehr erhitzen. Das vergrößert die Temperaturdifferenz und damit auch die Längenausdehnung. Bei schwarzen Schienen sollte man die Notwendigkeit einer Dehnungsfuge daher noch strenger prüfen und sie gegebenenfalls schon bei kürzeren Längen als 12 Metern einplanen.
Häufig gestellte Fragen (FAQ) zur Längenausdehnung
Benötige ich auch bei einem kleinen Garagendach eine Dehnungsfuge?
In den meisten Fällen nicht. Ein typisches Garagendach hat eine Breite von unter 12 Metern. Hier ist die Gesamtausdehnung so gering, dass sie vom Material und den Befestigungspunkten ohne Schäden aufgenommen werden kann. Die Regel von 12–15 Metern ist ein verlässlicher Richtwert.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
12000 Watt Photovoltaikanlagen inkl. 15,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
8.599,00 €Was ist der Unterschied zwischen einem Schienenverbinder und einer Dehnungsfuge?
Ein Schienenverbinder schafft eine kraftschlüssige, starre Verbindung zwischen zwei Schienen, um einen langen, tragfähigen Strang zu bilden. Eine Dehnungsfuge ist das genaue Gegenteil: eine geplante Unterbrechung dieses Strangs, um die thermische Ausdehnung zu kompensieren. Beide Elemente sind für ein professionelles Montagesystem wichtig.
Kann ich die Dehnungsfuge einfach an einer beliebigen Stelle einplanen?
Die Position sollte statisch sinnvoll gewählt werden, idealerweise etwa in der Mitte eines langen Schienenstrangs. Wichtig ist dabei, dass beide Schienenenden an der Fuge sicher auf eigenen Dachhaken aufliegen und befestigt sind, um die Stabilität der Anlage nicht zu gefährden.
Wie groß sollte die Dehnungsfuge sein?
Ein Abstand von 1 bis 2 Zentimetern hat sich in der Praxis bewährt. Das gibt den Schienen genügend Raum für die maximale Ausdehnung im Hochsommer, ohne dass sie bei Kälte zu weit auseinanderrutschen.
Fazit: Vorausschauende Planung schützt Ihre Investition
Die thermische Längenausdehnung ist ein perfektes Beispiel dafür, wie entscheidend technisches Detailwissen für die Langlebigkeit einer Photovoltaikanlage ist. Was wie eine Kleinigkeit wirkt, schützt Ihre Investition vor teuren und vermeidbaren Schäden an Dach und Anlage. Ein professioneller Installateur wird diesen physikalischen Grundsatz von vornherein berücksichtigen – ebenso wie eine gut durchdachte Selbstbauplanung.
