PV-Montage bei unpassendem Sparrenabstand: So gelingt es trotzdem
Die Planung einer Photovoltaikanlage ist ein aufregender Prozess. Doch oft trifft die Theorie auf die bauliche Realität – und die passt nicht immer perfekt.
Ein häufiges Hindernis, das gerade bei der Selbstmontage Kopfzerbrechen bereitet, ist ein Sparrenabstand, der nicht zum Raster der Solarmodule passt. Das ist aber kein Grund, das Projekt aufzugeben: Es gibt bewährte technische Lösungen, die eine sichere und effiziente Montage dennoch ermöglichen.
Die entscheidende Rolle der Dachsparren
Um zu verstehen, warum der Abstand der Dachsparren so wichtig ist, muss man die Kräfte betrachten, die auf eine Solaranlage einwirken. Winddruck, Sog und Schneelasten erzeugen erhebliche Kräfte, die sicher in die tragende Struktur des Daches abgeleitet werden müssen. Diese tragende Struktur sind die Dachsparren – nicht die Dachziegel oder die darunterliegende Lattung.
Ein typisches Solarmodul hat heute eine Breite von etwa 113 cm. Um es senkrecht (hochkant) zu montieren, müssten die Montageschienen idealerweise einen Abstand haben, der genau zur Modulbreite passt. Da die Befestigungspunkte der Schienen, die sogenannten Dachhaken, direkt auf den Sparren verschraubt werden, wäre ein Sparrenabstand von rund 115–120 cm optimal.
Die Realität, besonders bei älteren Häusern, sieht jedoch oft anders aus. Hier sind Sparrenabstände von 70 bis 90 cm weit verbreitet. Bei diesem Maß ist es unmöglich, eine durchgehende Montageschiene für ein senkrecht ausgerichtetes Modul direkt auf zwei benachbarten Sparren zu befestigen. Eine Montage ausschließlich auf der Dachlattung ist statisch unzulässig und würde zu schweren Schäden am Dach führen.
Lösung 1: Der Kreuzschienenverbund für maximale Flexibilität

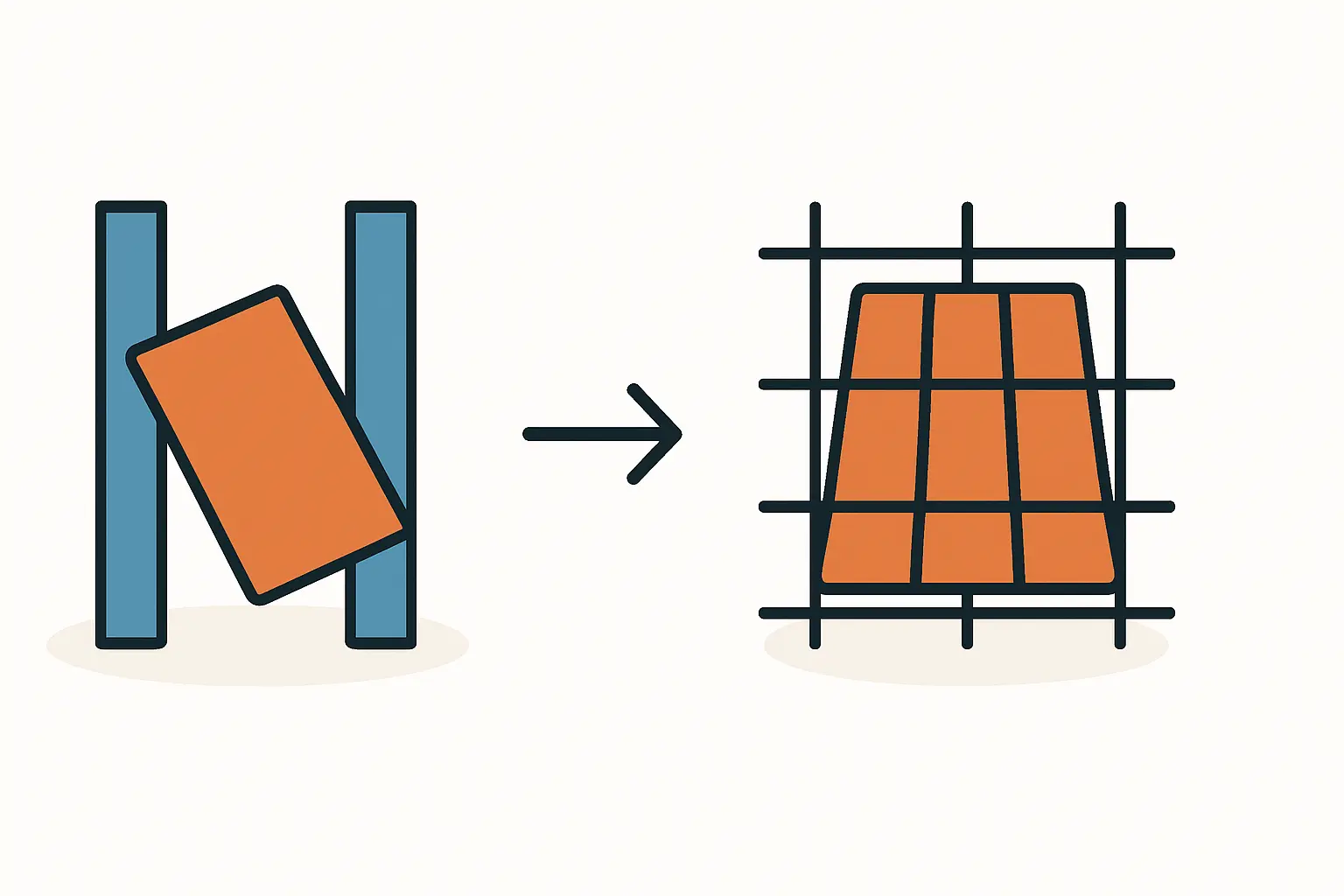

Die eleganteste und sicherste Lösung für dieses Problem ist ein sogenannter Kreuzschienenverbund. Dieses Montagesystem für Photovoltaikanlagen besteht aus zwei Schienenlagen, die im 90-Grad-Winkel zueinander montiert werden.
So funktioniert es:
-
Die Basislage: Die erste Lage Montageschienen wird horizontal oder vertikal direkt auf den Dachsparren befestigt. Ihr Abstand richtet sich somit nach dem vorhandenen Sparrenabstand Ihres Daches.
-
Die Modullage: Auf diese Basisschienen wird die zweite Schienenlage montiert. Diese kann nun völlig flexibel in genau dem Abstand platziert werden, den Ihre Solarmodule zur Befestigung benötigen.
Durch dieses System entsteht ein stabiles Raster, das die Lasten optimal auf alle darunterliegenden Sparren verteilt – unabhängig von deren Abstand.
Praxisbeispiel: Ihr Dach hat einen Sparrenabstand von 80 cm. Sie möchten 113 cm breite Module senkrecht montieren. Mit einem Kreuzschienensystem befestigen Sie die untere Schienenlage im Abstand von 80 cm auf den Sparren. Die obere Schienenlage, an der die Module befestigt werden, montieren Sie dann im idealen Abstand von ca. 115 cm darauf.
Vorteile des Kreuzschienenverbunds:
- Maximale Flexibilität: Modulposition und -ausrichtung sind unabhängig vom Sparrenraster.
- Bessere Hinterlüftung: Der größere Abstand der Module zum Dach verbessert die Luftzirkulation. Dies kühlt die Module an heißen Tagen, was den Wirkungsgrad der Solarmodule leicht erhöhen kann.
- Ideal für unebene Dächer: Kleinere Unebenheiten im Dachstuhl können durch die zweilagige Konstruktion einfacher ausgeglichen werden.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker Solix Solarbank 3 E2700
Nachteile:
- Höhere Materialkosten: Es wird etwa die doppelte Menge an Schienenmaterial benötigt.
- Größerer Montageaufwand: Die Installation ist zeitaufwendiger.
- Höherer Aufbau: Die gesamte Anlage steht einige Zentimeter weiter vom Dach ab.
Trotz der höheren Kosten entscheiden sich viele Anlagenbetreiber für einen Kreuzschienenverbund, da er die größte Sicherheit und Flexibilität für die Zukunft bietet.
Lösung 2: Die pragmatische Alternative – Horizontale Modulmontage
Eine einfachere und kostengünstigere Lösung besteht darin, die Ausrichtung der Module zu ändern. Anstatt sie senkrecht (im Hochformat) zu montieren, werden sie waagerecht (im Querformat) installiert.
Bei dieser Methode werden die Montageschienen senkrecht direkt auf den Sparren befestigt. Da ein typisches Modul ca. 172 cm lang ist, können die horizontal liegenden Module problemlos auf Schienen befestigt werden, die einen Abstand von beispielsweise 70, 80 oder 90 cm haben.
Diese Variante ist besonders dann eine gute Wahl, wenn die Dachfläche es zulässt und die Optik gefällt. Sie erfordert weniger Material als ein Kreuzschienensystem und ist schneller montiert. Prüfen Sie jedoch vorab genau, ob Sie mit dieser Anordnung die gewünschte Leistung auf Ihr Dach bekommen.
Lösung 3: Adapterplatten und Stockschrauben-Adapter
Für Fälle, in denen der Sparrenabstand nur geringfügig vom Idealmaß abweicht, gibt es eine weitere Option: spezielle Adapter oder Montageplatten. Diese werden auf den Dachhaken montiert und erlauben es, die Montageschiene um einige Zentimeter seitlich zu versetzen. So kann die Lücke zwischen dem Sparren und der idealen Schienenposition überbrückt werden.
Diese Lösung ist ein Kompromiss. Sie ist materialsparender als ein Kreuzschienensystem, bietet aber nicht dessen vollständige Flexibilität. Sie eignet sich vor allem für erfahrene Installateure, die die Statik genau bewerten können.
Häufige Fragen zum Sparrenabstand
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
20000 Watt Photovoltaikanlagen inkl. 20,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
12.999,00 €Kann ich die Montageschienen einfach auf der Dachlattung befestigen?
Nein, auf keinen Fall. Dachlatten sind nur dafür ausgelegt, das Gewicht der Dacheindeckung (z. B. Ziegel) zu tragen. Sie können den zusätzlichen Kräften durch Wind und Schnee, die auf die große Fläche der Solarmodule wirken, nicht standhalten. Eine Montage auf der Lattung führt fast zwangsläufig zu Dachschäden und zum Verlust der Garantie und des Versicherungsschutzes.
Welches System ist das beste für mein Dach?
Das hängt von mehreren Faktoren ab: dem genauen Sparrenabstand, der gewünschten Modulanordnung, dem Budget und den ästhetischen Vorlieben. Der Kreuzschienenverbund ist die technisch vielseitigste und sicherste Lösung, während die horizontale Montage oft der pragmatischste Weg ist.
Wie finde ich heraus, wo meine Sparren verlaufen?
Von außen ist dies oft schwer zu erkennen. Ein Blick auf den Dachboden oder in die Baupläne des Hauses gibt Aufschluss. Alternativ kann ein Dachdecker oder Solarteur die Sparrenlage von außen durch leichtes Anheben einiger Ziegel präzise bestimmen.
Fazit: Kein Grund zur Sorge bei abweichendem Sparrenabstand
Ein auf den ersten Blick unpassender Sparrenabstand ist kein K.-o.-Kriterium für Ihre Photovoltaikanlage. Moderne Montagesysteme wie der Kreuzschienenverbund oder eine geänderte Modulausrichtung bieten bewährte und statisch einwandfreie Lösungen für nahezu jede Dachkonstruktion.
Wichtig ist nur, das Problem frühzeitig zu erkennen und die passende Montagetechnik von Anfang an einzuplanen. So stellen Sie sicher, dass Ihre Anlage nicht nur effizient Strom erzeugt, sondern auch für Jahrzehnte sicher auf Ihrem Dach verankert ist.
