Sichere PV-Montage auf Bitumendächern: Stockschrauben richtig abdichten
Eine Garage, ein Carport oder ein modernes Flachdach – viele geeignete Flächen für eine Photovoltaikanlage sind mit Bitumenbahnen gedeckt. Obwohl das Material einen hervorragenden Schutz vor Witterung bietet, zögern viele Eigenheimbesitzer. Ihre zentrale Sorge: Bleibt das Dach dauerhaft dicht, wenn Dutzende Befestigungspunkte durch die empfindliche Dachhaut gebohrt werden?
Doch mit der richtigen Technik und dem passenden Material ist diese Sorge unbegründet. Dieser Ratgeber zeigt, wie Sie Solarmodule auf Bitumendächern fachgerecht und sicher installieren.
Die Besonderheit von Bitumendächern verstehen
Bitumen, umgangssprachlich oft als Dachpappe bezeichnet, ist ein beliebtes Material zur Abdichtung von Flach- und leicht geneigten Dächern. Es ist flexibel, robust und kostengünstig. Allerdings hat das Material auch spezifische Eigenschaften, die bei der PV-Montage entscheidend sind:
- Flexibilität: Bitumen arbeitet bei Temperaturschwankungen, dehnt sich bei Hitze aus und zieht sich bei Kälte zusammen. Jede Abdichtung muss diese Bewegungen dauerhaft mitmachen können.
- Empfindlichkeit: Mechanische Belastung und falsche Materialien können Bitumen spröde machen oder beschädigen.
- Der Unterbau: Unter der Bitumenschicht befindet sich in der Regel eine Holzkonstruktion (Schalung und Sparren). Die tragenden Befestigungselemente der PV-Anlage müssen in diesem Unterbau verankert werden, nicht nur in der Dachhaut.
Jede Durchdringung dieser schützenden Schicht ist eine potenzielle Eintrittsstelle für Feuchtigkeit. Der Fokus liegt daher nicht darauf, Durchdringungen zu vermeiden, sondern sie absolut professionell abzudichten.
Das Herzstück der Befestigung: Die Stockschraube

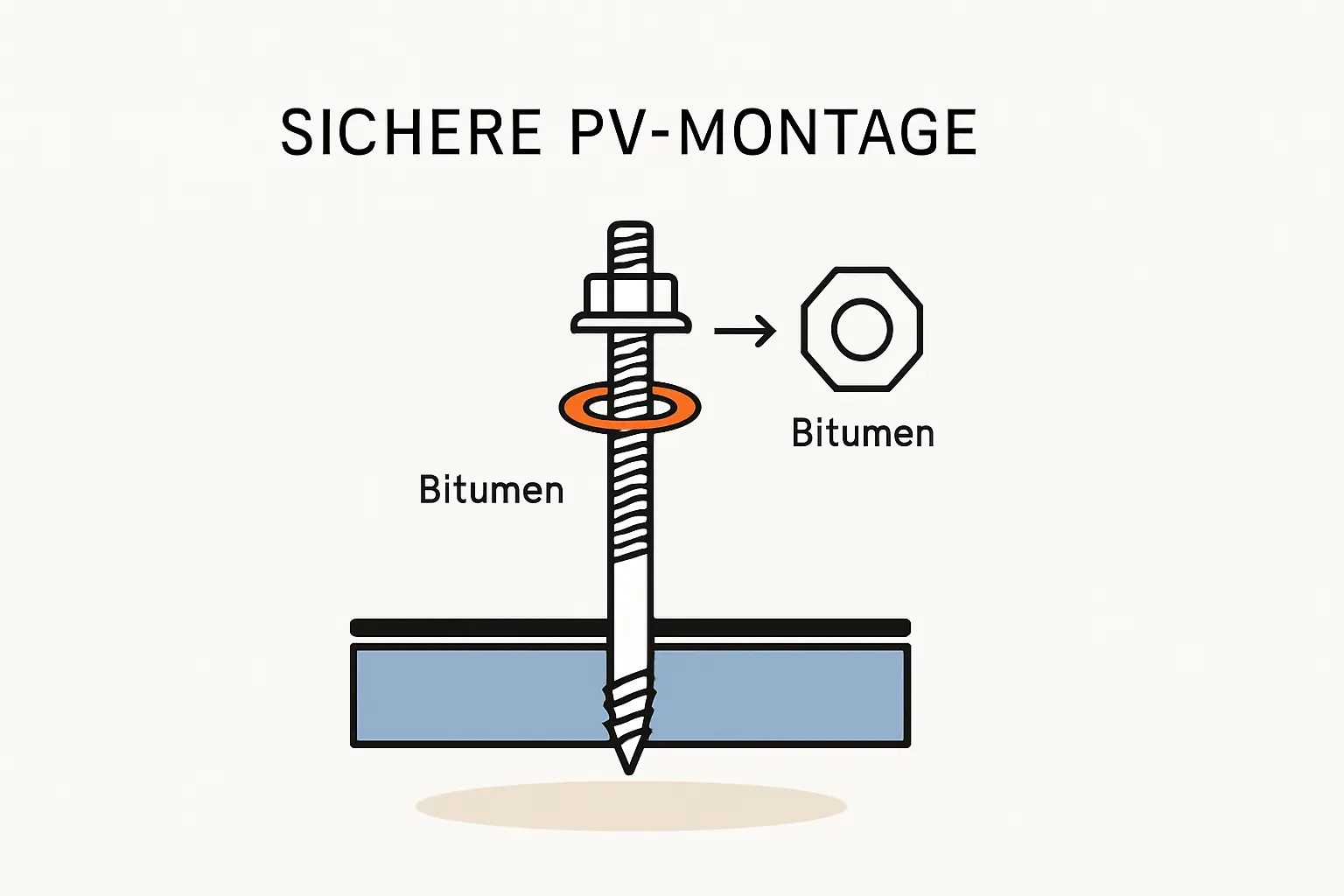

Für die Montage auf Dächern mit Holzunterkonstruktion haben sich sogenannte Stockschrauben als Standard etabliert. Das sind Spezialschrauben mit zwei unterschiedlichen Gewinden:
- Ein Holzgewinde: Diese Seite wird tief in den Dachsparren geschraubt und sorgt für die stabile Verankerung.
- Ein metrisches Gewinde (M10 oder M12): Diese Seite ragt aus dem Dach heraus und dient zur Befestigung der Montageschienen für die Solarmodule.
Die Stockschraube überbrückt also den Weg von der massiven Holzkonstruktion durch die Dämmung und Dachhaut nach außen. Ihre korrekte Platzierung ist der erste Schritt zur sicheren Anlage. Das wahre Geheimnis für ein dauerhaft dichtes Dach liegt jedoch darin, wie der Durchgang der Schraube durch die Dachhaut versiegelt wird.
Die entscheidende Komponente: Die fachgerechte Abdichtung
Ein einfaches Loch mit einer Schraube genügt nicht. Damit über die Jahre kein Wasser unter die Bitumenbahn sickern kann, ist ein mehrstufiges Dichtsystem notwendig. Besonders wirksam ist die Kombination aus einer speziellen Dichtmanschette und einer kompatiblen Dichtmasse.
Der Ablauf für eine professionelle Abdichtung sieht so aus:
- Ortung des Sparrens: Zuerst wird die exakte Position des darunterliegenden Dachsparrens ermittelt. Eine „blinde“ Montage nur in der Dachschalung bietet keine ausreichende Stabilität gegen Wind- und Schneelasten.
- Vorbohren: Anschließend wird ein Loch durch Bitumen, Dämmung und in den Sparren vorgebohrt. Der Durchmesser sollte kleiner sein als der des Holzgewindes der Stockschraube, um einen festen Sitz zu gewährleisten.
- Dichtmasse auftragen: Um das Bohrloch wird ein Ring aus hochwertiger, bitumenverträglicher Dichtmasse aufgetragen. Beachten Sie: Herkömmliches Silikon ist hier ungeeignet, da es keine dauerhafte Verbindung mit Bitumen eingeht und mit der Zeit zu Undichtigkeiten führen kann.
- Dichtmanschette einsetzen: Eine spezielle Dichtmanschette, oft aus EPDM (einem sehr witterungsbeständigen Kautschuk), wird in die frische Dichtmasse gedrückt. Diese Manschette umschließt das Bohrloch wie ein Schutzwall. Manche Modelle sind selbstklebend, andere werden durch sanftes Erhitzen mit der Bitumenbahn verschweißt.
- Stockschraube eindrehen: Nun wird die Stockschraube durch die Manschette hindurch in den Sparren gedreht, bis ihre eigene EPDM-Gummidichtung am Fuß des metrischen Gewindes leicht auf die Manschette drückt. So entsteht eine doppelte mechanische Abdichtung.
Dieses mehrstufige System sorgt dafür, dass auch nach 25 Jahren und mehr keine Feuchtigkeit in die Dachkonstruktion eindringen kann. Die Praxis hat gezeigt, dass diese Methode die höchste Langzeitsicherheit bietet. Wer eine Solaranlage plant, sollte diese Dichttechnik beim installierenden Betrieb gezielt nachfragen.
Häufige Fehler bei der Montage auf Bitumen und wie Sie sie vermeiden
Auch mit den besten Materialien können Fehler bei der Installation gravierende Folgen haben. Hier sind die drei häufigsten Fehlerquellen:
- Fehler 1: Sparren verfehlt: Wird die Stockschraube nicht in einem tragenden Sparren verankert, ist der gesamte Befestigungspunkt instabil. Die Kräfte von Wind und Schnee können ihn mit der Zeit ausreißen. Eine sorgfältige Sparrensuche ist daher unerlässlich.
- Fehler 2: Falsche Dichtmasse: Wie erwähnt, ist die Verwendung von Silikon ein klassischer Fehler. Nur spezielle Dichtstoffe, die explizit für Bitumen geeignet sind, garantieren eine dauerhafte Verbindung.
- Fehler 3: Zu fest angezogen: Wird die Stockschraube mit zu viel Kraft angezogen, kann ihre EPDM-Dichtung beschädigt oder die Dichtmanschette verformt werden. Dadurch kann eine neue Schwachstelle entstehen. Ein guter Monteur arbeitet hier mit dem richtigen Drehmoment.
Eine professionelle Montage auf einem Bitumendach erkennen Sie daran, dass jeder einzelne Durchdringungspunkt mit höchster Sorgfalt behandelt wird. Hier entscheiden sich Qualität und langfristige Sicherheit.
Praxisbeispiel: Solaranlage auf dem Garagenflachdach
Ein typischer Anwendungsfall ist die Installation einer PV-Anlage auf einer Garage. Ein Garagendach mit den Maßen 6 x 9 Meter bietet Platz für eine Anlage von etwa 8–10 kWp. Für eine sichere Befestigung der PV-Unterkonstruktion benötigt man dafür rund 30 bis 40 Stockschrauben.
Jeder dieser 40 Punkte muss perfekt abgedichtet sein. Stellen Sie sich vor, eine einzige Stelle wäre undicht – die nachträgliche Reparatur ist aufwendig und teuer. Viele Kunden entscheiden sich daher bewusst für eine Lösung mit hochwertigen Dichtmanschetten und fachgerechter Montage, auch wenn diese anfangs etwas teurer ist. Diese Investition zahlt sich durch jahrzehntelangen, störungsfreien Betrieb aus.
Alternative ohne Bohren: Aufgeständerte Systeme
Gerade bei größeren Flachdächern gibt es eine Alternative zur festen Verschraubung: aufgeständerte Systeme. Bei diesen Systemen werden die Solarmodule in speziellen Wannen montiert, die mit Betonplatten oder ähnlichem Ballast beschwert werden.
- Vorteil: Die Dachhaut wird überhaupt nicht durchdrungen.
- Nachteil: Das System bringt ein erhebliches Zusatzgewicht auf das Dach. Die Statik des Gebäudes muss vorab zwingend geprüft werden. Zudem sind diese Systeme meist teurer und wartungsintensiver.
Die Wahl zwischen Stockschrauben und einem aufgeständerten System hängt stark vom Zustand des Daches, seiner Traglastreserve und dem Budget ab. Einen detaillierten Vergleich finden Sie in unserem Ratgeber zur Flachdach-Photovoltaik.
Häufig gestellte Fragen (FAQ)
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
5000 Watt Photovoltaikanlagen inkl. 5,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
5.299,00 €Kann ich die Montage auf einem Bitumendach selbst durchführen?
Obwohl es für geübte Heimwerker technisch möglich ist, wird davon abgeraten. Das Risiko, durch eine unsachgemäße Ausführung Undichtigkeiten zu verursachen, ist hoch. Ein professioneller Installateur hat nicht nur das passende Werkzeug und Material, sondern gibt auch eine Gewährleistung auf die Dichtheit des Daches.
Wie lange hält eine Abdichtung mit Stockschrauben und Manschetten?
Bei professioneller Ausführung mit hochwertigen Materialien wie EPDM-Manschetten und Bitumen-Dichtstoff hält die Abdichtung über die gesamte Lebensdauer der Photovoltaikanlage, also mindestens 25 bis 30 Jahre.
Was passiert, wenn es doch undicht wird?
Sollte es doch einmal zu einer Undichtigkeit kommen, fällt dies in der Regel unter die Gewährleistung des Installationsbetriebs. Das ist ein wesentlicher Vorteil gegenüber der Eigenmontage. Die Reparatur besteht meist darin, die betroffene Stockschraube fachgerecht neu abzudichten.
Brauche ich spezielle Stockschrauben für Bitumendächer?
Die Stockschrauben selbst sind Standardprodukte, meist aus Edelstahl gefertigt. Der entscheidende Unterschied liegt nicht in der Schraube, sondern in der verwendeten Dichtmethode. Die Kombination aus der passenden Dichtmanschette und der korrekten Dichtmasse ist speziell auf die Anforderungen von Bitumendächern abgestimmt. Bei Photovoltaik.info achten wir darauf, dass unsere Montagesystem-Bausätze stets für die jeweilige Dacheindeckung passende Komponenten enthalten.
Fazit: Mit der richtigen Technik ist Ihr Bitumendach sicher
Die Sorge vor undichten Stellen sollte Sie nicht davon abhalten, Ihr Bitumendach für die Gewinnung von Solarstrom zu nutzen. Eine Photovoltaikanlage lässt sich auf dieser Dacheindeckung absolut sicher und dauerhaft installieren.
Entscheidend ist die professionelle Abdichtung jeder einzelnen Dachdurchdringung. Die Kombination aus hochwertigen Stockschrauben, EPDM-Dichtmanschetten und bitumenverträglicher Dichtmasse hat sich als zuverlässigste Methode bewährt. Achten Sie bei der Angebotseinholung genau auf dieses Detail und vertrauen Sie auf die Expertise erfahrener Installateure. So haben Sie jahrzehntelang Freude an Ihrem sauberen Solarstrom – mit einem garantiert trockenen Dach darunter.
