Potentialausgleich und Erdung bei PV-Anlagen: Ein Leitfaden nach VDE-Norm

Bei der Planung einer Photovoltaikanlage stehen oft die Leistung der Solarmodule und die Effizienz des Wechselrichters im Vordergrund. Doch im Hintergrund sorgt ein entscheidendes, oft übersehenes Detail für die Sicherheit von Mensch und Technik: die korrekte Erdung der Anlage, auch Potentialausgleich genannt. Sie ist das unsichtbare Sicherheitsnetz, das im Ernstfall vor schweren Schäden und gefährlichen Stromschlägen schützt. Dieser Leitfaden erklärt verständlich, warum diese Maßnahme unverzichtbar ist und wie sie nach den geltenden VDE-Normen umgesetzt wird.

Warum ist die Erdung der PV-Unterkonstruktion so wichtig?

Die Unterkonstruktion einer Photovoltaikanlage besteht aus Metall, genau wie die Rahmen der Solarmodule. Diese leitfähigen Bauteile können im Falle eines Isolationsfehlers, etwa durch ein beschädigtes Kabel oder einen Defekt im Modul, unter Spannung geraten. Ohne eine fachgerechte Erdung würde diese gefährliche Berührungsspannung bestehen bleiben – eine ernste Gefahr für jeden, der das Dach zu Wartungszwecken betritt.

Die Erdung, fachlich korrekt als Potentialausgleich bezeichnet, leitet solche Fehlerströme sicher ins Erdreich ab und erfüllt damit zwei zentrale Aufgaben:

1. Personenschutz: Sie verhindert lebensgefährliche Stromschläge, indem sie alle berührbaren Metallteile auf ein einheitliches, ungefährliches Erdpotential bringt.

2. Anlagenschutz: Sie schützt empfindliche elektronische Bauteile wie den Wechselrichter vor Schäden durch Überspannungen, wie sie beispielsweise durch elektrostatische Aufladung entstehen können.

Für die meisten Photovoltaikanlagen auf Einfamilienhäusern ist ein fachgerechter Potentialausgleich daher keine Option, sondern eine zwingend vorgeschriebene Sicherheitsmaßnahme.

Potentialausgleich vs. Blitzschutz: Ein häufiges Missverständnis

Ein Punkt, der regelmäßig für Verwirrung sorgt, ist die Abgrenzung zwischen dem Potentialausgleich und einem vollwertigen äußeren Blitzschutzsystem. Wichtig ist, diese beiden Konzepte klar voneinander zu trennen:

• Der Potentialausgleich (Erdung) ist eine grundlegende Schutzmaßnahme, die bei fast jeder PV-Anlage gesetzlich vorgeschrieben ist. Er schützt vor den Gefahren, die innerhalb der Anlage entstehen (z. B. Isolationsfehler).

• Der äußere Blitzschutz ist hingegen ein zusätzliches System, das das gesamte Gebäude vor den verheerenden Folgen eines direkten Blitzeinschlags schützt. Er besteht aus Fangeinrichtungen, Ableitern und einer eigenen Erdungsanlage. Ein solches System ist nur unter bestimmten Umständen vorgeschrieben (z. B. bei öffentlichen Gebäuden oder baurechtlichen Auflagen) und mit deutlich höheren Kosten einer PV-Anlage verbunden.

Zusammengefasst: Die hier beschriebene Erdung ist der unverzichtbare Standard für die innere Sicherheit Ihrer Anlage. Ein äußerer Blitzschutz ist eine erweiterte Maßnahme, die das gesamte Gebäude vor externen Ereignissen schützt.

Die rechtlichen Grundlagen: Was die VDE-Normen vorschreiben

In Deutschland definieren die Normen des Verbands der Elektrotechnik (VDE) die verbindlichen Regeln für die Installation elektrischer Anlagen. Für PV-Anlagen sind hier vor allem folgende Normen relevant:

Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher

Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 2000 Watt 800 Watt - 5,4 kWh

Ab 2.099,00 €

Produkt ansehen

Schutzpotentialausgleich nach VDE 0100-410 und -540

Diese grundlegenden Normen fordern, dass alle fremden leitfähigen Teile einer Anlage in den Schutzpotentialausgleich einbezogen werden müssen. Für eine PV-Anlage bedeutet das: Die metallische Unterkonstruktion wird mit der Haupterdungsschiene (HPA) des Gebäudes verbunden. Diese Verbindung ist die zentrale Maßnahme für den Personenschutz.

Funktionaler Potentialausgleich nach VDE 0100-712

Diese Norm ist speziell auf die Errichtung von Photovoltaik-Systemen ausgelegt. Sie fordert einen sogenannten funktionalen Potentialausgleich für das Montagesystem und die Modulrahmen, um Potentialunterschiede zwischen den Anlagenteilen zu verhindern, die den Betrieb stören oder Bauteile beschädigen könnten. In der Praxis werden die Anforderungen des Schutz- und Funktionspotentialausgleichs meist durch eine einzige, gemeinsame Erdungsleitung erfüllt.

Praktische Umsetzung: So wird die PV-Anlage korrekt geerdet

Die Umsetzung des Potentialausgleichs ist eine Aufgabe für eine qualifizierte Elektrofachkraft. Dennoch ist es für Anlagenbetreiber hilfreich, die grundlegenden Schritte zu verstehen. Eine saubere Ausführung ist entscheidend für die langfristige Sicherheit.

Schritt 1: Die Komponenten miteinander verbinden

Zunächst muss sichergestellt sein, dass alle Metallteile des Montagesystems elektrisch leitend miteinander verbunden sind. Das betrifft Schienen, Verbinder und Klemmen. Moderne Montagesysteme nutzen dafür oft spezielle, selbstschneidende Klemmen, die sich durch die eloxierte Oberfläche des Aluminiums bohren und so eine dauerhafte Verbindung herstellen. Alternativ werden die Schienen über separate Erdungsklemmen und kurze Kabelbrücken verbunden.

Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets

5000 Watt Photovoltaikanlagen inkl. 5,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial

5.299,00 €

Produkt ansehen

Schritt 2: Der Anschluss an die Haupterdungsschiene (HPA)

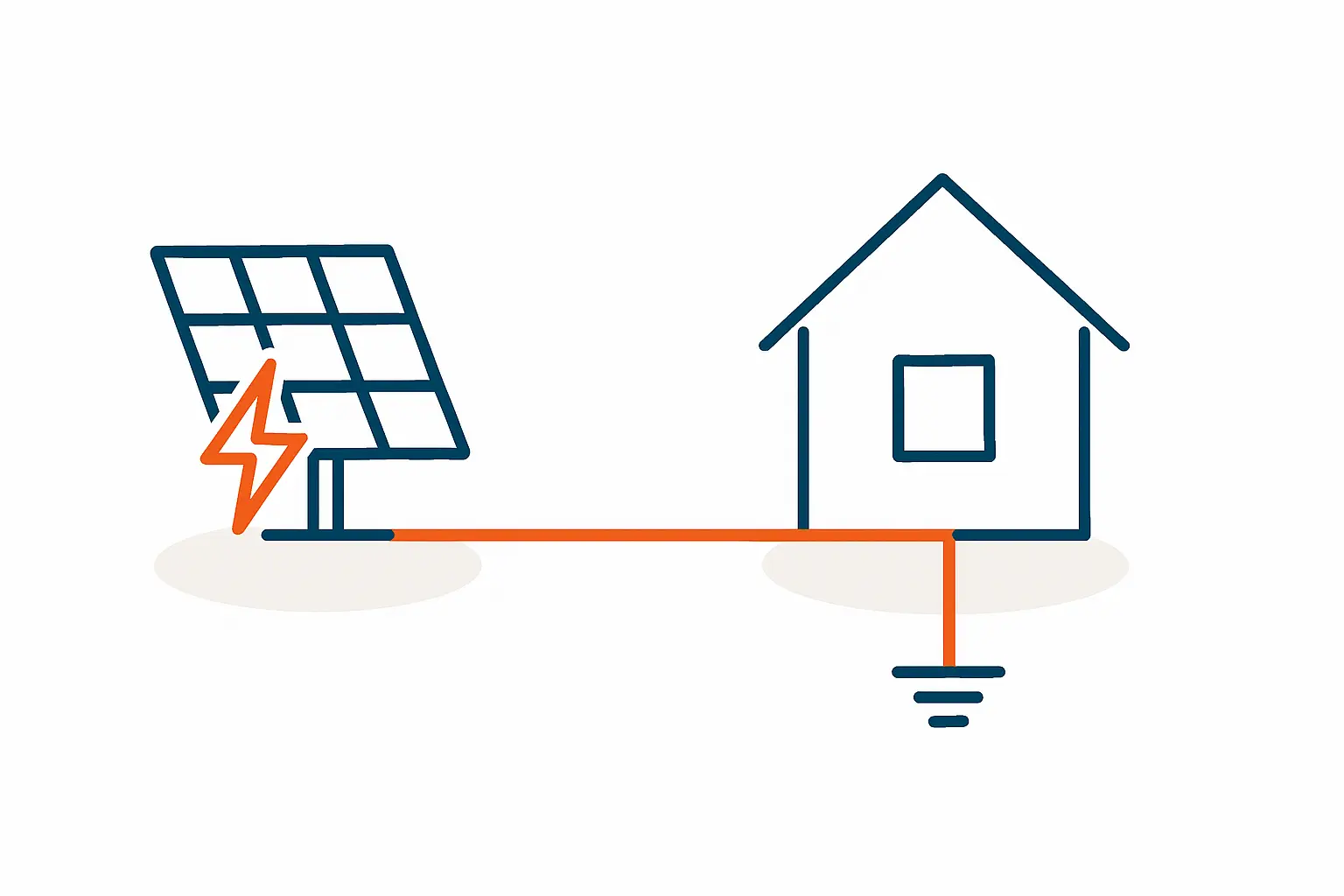

Sobald das Montagesystem auf dem Dach zu einer leitenden Einheit verbunden ist, wird ein einzelnes Erdungskabel von der Unterkonstruktion zur Haupterdungsschiene des Hauses geführt. Diese befindet sich typischerweise im Keller in der Nähe des Hausanschlusskastens.

Dabei gelten klare Vorgaben:

• Kabeltyp: Es muss ein isoliertes Kupferkabel verwendet werden, das im Außenbereich UV- und witterungsbeständig ist.

• Querschnitt: Der Mindestquerschnitt für diesen Schutzpotentialausgleichsleiter beträgt 6 mm² Kupfer.

Dieses Kabel wird an einem zentralen Punkt mit der Montagekonstruktion verbunden und auf dem kürzesten Weg ins Gebäudeinnere zur Haupterdungsschiene verlegt.

Häufig gestellte Fragen (FAQ) zur Erdung von PV-Anlagen

Ist die Erdung bei jeder PV-Anlage Pflicht?

Ja, sobald berührbare, leitfähige Teile wie die metallische Unterkonstruktion vorhanden sind, ist ein Schutzpotentialausgleich nach VDE-Norm zwingend vorgeschrieben. Das trifft auf praktisch alle Dachanlagen zu.

Welchen Kabelquerschnitt benötige ich für die Erdung?

Für den Potentialausgleichsleiter von der Unterkonstruktion zur Haupterdungsschiene ist ein Mindestquerschnitt von 6 mm² Kupfer vorgeschrieben.

Kann ich die Erdung selbst vornehmen?

Nein. Der Anschluss an die Haupterdungsschiene ist ein Eingriff in die elektrische Schutzanlage des Gebäudes. Diese Arbeiten dürfen ausschließlich von einer zertifizierten Elektrofachkraft durchgeführt werden.

Schützt die Erdung meine Anlage auch vor einem direkten Blitzeinschlag?

Nein. Der hier beschriebene Potentialausgleich dient dem Schutz vor internen Fehlern und Überspannungen. Er ist nicht dafür ausgelegt, die immense Energie eines direkten Blitzeinschlags abzuleiten. Hierfür ist ein separates, äußeres Blitzschutzsystem erforderlich.

Was passiert, wenn die Erdung fehlt oder fehlerhaft ist?

Eine fehlende oder mangelhafte Erdung stellt ein erhebliches Sicherheitsrisiko dar. Im Fehlerfall kann es zu lebensgefährlichen Stromschlägen kommen. Zudem können empfindliche Komponenten wie der Wechselrichter zerstört werden. Im Schadensfall droht der Verlust des Versicherungsschutzes und der Herstellergarantie.

Fazit: Sicherheit als unsichtbares Fundament Ihrer Solaranlage

Der Potentialausgleich ist mehr als nur eine formale Anforderung – er ist das sicherheitstechnische Rückgrat Ihrer Photovoltaikanlage. Er sorgt dafür, dass Ihre Investition nicht nur umweltfreundlichen Strom produziert, sondern über Jahrzehnte hinweg für Sie, Ihre Familie und Ihr Eigentum sicher ist. Achten Sie bei der Auswahl Ihres Installationsbetriebs daher unbedingt darauf, dass diese sicherheitsrelevanten Arbeiten mit der nötigen Sorgfalt und nach den aktuellen VDE-Normen ausgeführt werden.
