Photovoltaik-Montage auf Trapezblech: Ein Leitfaden für Kurzschienen und Stockschrauben
Viele Besitzer von Garagen, Carports oder Hallen übersehen oft eine wertvolle Ressource direkt über ihren Köpfen: das Trapezblechdach. Diese weit verbreitete Dachform ist nicht nur robust und langlebig, sondern eignet sich auch hervorragend für die Installation einer Photovoltaikanlage.
Doch die charakteristische Wellenform des Blechs wirft bei vielen die Frage auf: Wie lassen sich Solarmodule darauf sicher, stabil und dauerhaft dicht befestigen? In diesem Beitrag stellen wir Ihnen die bewährten Methoden für die Montage auf Trapezblech vor. Sie erfahren, wann Kurzschienen die clevere Wahl sind, warum Stockschrauben in manchen Fällen unersetzlich sind und worauf es bei der Befestigung ankommt, damit Sie Ihr Dach schützen und den maximalen Ertrag erzielen.
Warum Trapezblechdächer ideal für Photovoltaik sind
Trapezblechdächer finden sich auf unzähligen Nebengebäuden wie Garagen, Werkstätten und landwirtschaftlichen Hallen. Ihre Beliebtheit hat gute Gründe: Sie sind leicht, kostengünstig und schnell zu montieren. Genau diese Eigenschaften machen sie auch zu einem ausgezeichneten Untergrund für die Solarenergiegewinnung.
Die eigentliche Herausforderung liegt jedoch in der Befestigung. Anders als bei einem Ziegeldach können hier keine Ziegel angehoben werden; stattdessen erfolgt die Montage direkt auf oder durch das Blech. Hierfür haben sich zwei professionelle Systeme durchgesetzt, die eine sichere und wasserdichte Installation gewährleisten.

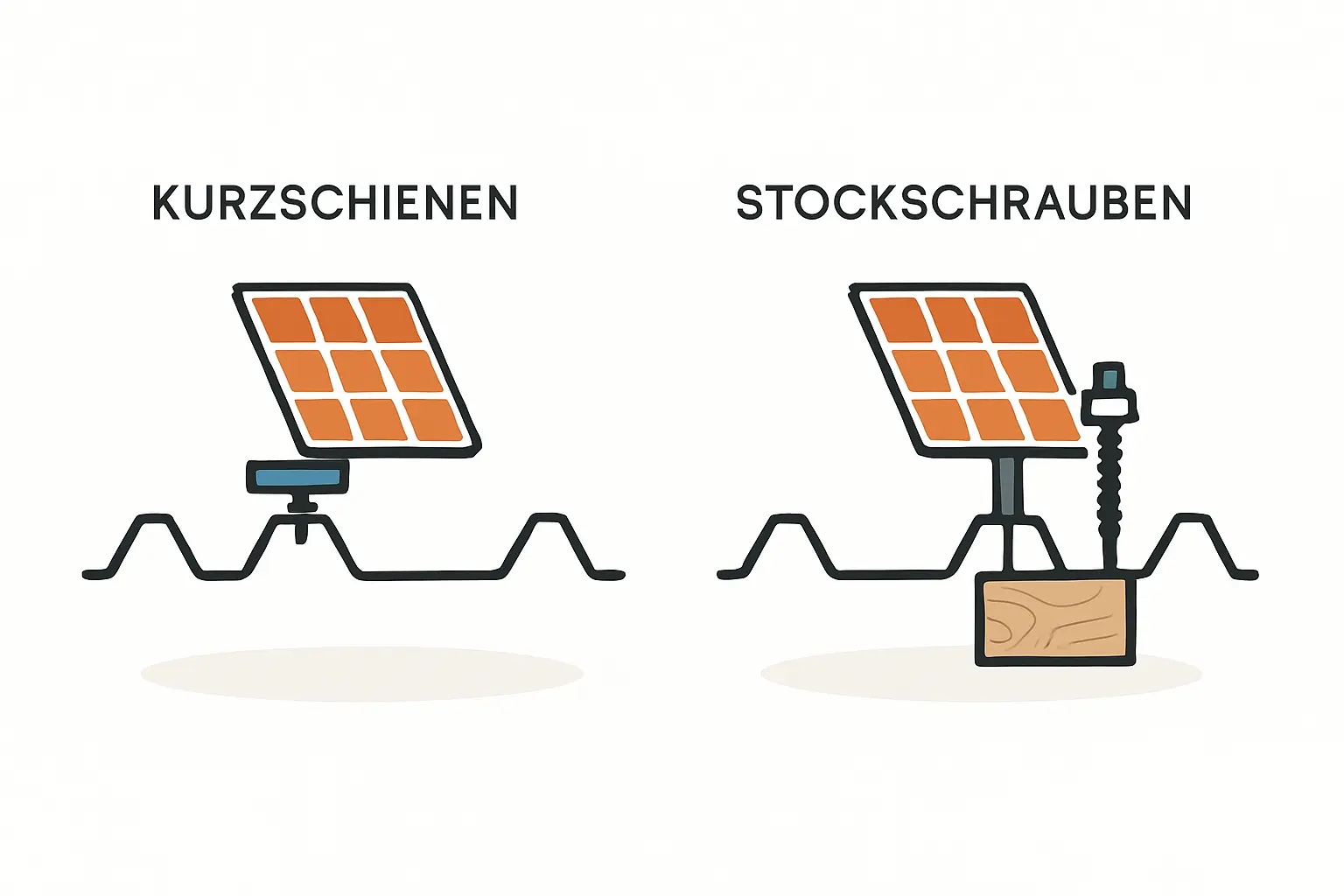

Die zwei bewährten Montagesysteme im Überblick
Die Wahl des richtigen Befestigungssystems hängt von der Dachkonstruktion und den örtlichen Gegebenheiten wie Schneelasten ab. Grundsätzlich gibt es zwei zuverlässige Optionen.
Methode 1: Die flexible Montage mit Kurzschienen
Kurzschienen-Systeme sind eine moderne und besonders materialsparende Lösung. Statt langer, durchgehender Montageschienen, die das gesamte Modulfeld verbinden, werden hier kurze Aluminiumprofile eingesetzt. Diese werden quer zur Laufrichtung des Trapezblechs direkt auf dessen Erhebungen, den sogenannten Hochsicken, montiert.
Zur Befestigung dienen dünnwandige, selbstbohrende Schrauben, die speziell für Blechdächer entwickelt wurden. Eine unterlegte EPDM-Dichtung (ein witterungsbeständiger Kautschuk) sorgt für eine zuverlässige Abdichtung der Bohrlöcher.
Vorteile der Kurzschienen:
- Kosteneffizient: Sie benötigen deutlich weniger Material als klassische Langschienensysteme.
- Schnelle Installation: Die Montage ist unkompliziert und geht schnell von der Hand.
- Geringes Gewicht: Die geringe Materialmenge schont die Statik des Daches.
Ein typisches Anwendungsszenario ist das Carportdach, das oft für geringere Lasten ausgelegt ist. Ein leichtes Montagesystem für Photovoltaik ist hier die ideale Lösung.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 2000 Watt 800 Watt - 5,4 kWh
Ab 2.099,00 €Methode 2: Die robuste Befestigung mit Stockschrauben
Wenn Ihr Trapezblechdach auf einer stabilen Holzkonstruktion (z. B. Holzbalken oder Pfetten) ruht, bieten Stockschrauben maximale Stabilität. Eine Stockschraube ist eine spezielle Schraube mit zwei verschiedenen Gewinden: einem Holzgewinde für die Verankerung im Untergrund und einem metrischen Gewinde am oberen Ende zur Aufnahme der Montageschiene.
Bei dieser Methode wird die Schraube durch die Hochsicke des Blechs direkt in der darunterliegenden Holzkonstruktion verankert. Eine Adapterplatte mit EPDM-Dichtung stellt auch hier sicher, dass kein Wasser eindringen kann. Diese Vorgehensweise leitet die Kräfte von Wind und Schnee direkt in die tragende Dachkonstruktion ein.
Vorteile der Stockschrauben:
- Maximale Stabilität: Die direkte Verankerung im Holz hält auch sehr hohen Wind- und Schneelasten stand.
- Hohe Tragfähigkeit: Ideal für schneereiche Regionen oder größere Anlagen.
- Sichere Kraftableitung: Die Last wird nicht vom Blech, sondern von der soliden Unterkonstruktion getragen.
In Regionen mit erwarteten Schneelasten über 1,5 kN/m² entscheiden sich daher viele Nutzer für die besonders stabile Befestigung mit Stockschrauben.
Wichtige Schritte für eine sichere und dichte Montage
Unabhängig vom gewählten System sind einige Punkte entscheidend für den langfristigen Erfolg Ihrer Anlage. Eine sorgfältige Ausführung schützt Ihr Dach vor Schäden und sichert die Lebensdauer Ihrer Investition.
Die richtige Vorbereitung: Statik und Materialprüfung
Bevor die erste Schraube gesetzt wird, muss die Tragfähigkeit des Daches geprüft werden. Ein Statiker kann berechnen, ob die Dachkonstruktion das zusätzliche Gewicht der Solaranlage sicher tragen kann. Zudem ist die Materialverträglichkeit entscheidend: Um Kontaktkorrosion zu vermeiden, sollten ausschließlich Befestigungselemente aus Edelstahl oder Aluminium verwendet werden.
Dichtheit ist das A und O: Abdichtung mit EPDM-Dichtungen
Jedes Bohrloch ist eine potenzielle Schwachstelle, weshalb die Qualität der Abdichtung entscheidend ist. Hochwertige EPDM-Dichtungen, die unter den Schraubenköpfen oder Montageplatten liegen, sind unverzichtbar. Durch den Anpressdruck der Schraube werden sie komprimiert und verschließen das Bohrloch zuverlässig gegen Feuchtigkeit. Wichtig ist, die Schrauben mit dem richtigen Drehmoment anzuziehen – nicht zu fest, um die Dichtung nicht zu beschädigen, und nicht zu locker.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
10000 Watt Photovoltaikanlagen inkl. 10,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
6.999,00 €Ausrichtung und Positionierung der Module
Die Module sollten optimal zur Sonne ausgerichtet sein und zugleich ein harmonisches Gesamtbild ergeben. Gerade bei Photovoltaik auf dem Garagendach ist eine saubere und ästhetische Optik oft ein wichtiger Faktor.
Typische Fehler bei der Montage auf Trapezblech vermeiden
Aus den häufigsten Nutzerfragen wissen wir, wo die größten Fallstricke lauern. Vermeiden Sie diese typischen Fehler:
- Statik ignorieren: Das zusätzliche Gewicht einer PV-Anlage kann eine leichte Dachkonstruktion überlasten.
- Falsche Schrauben verwenden: Nicht rostfreie Schrauben können zu Korrosion und Undichtigkeiten führen.
- Auf Dichtungen verzichten: Jedes Bohrloch muss professionell abgedichtet werden, um Wasserschäden zu verhindern.
- Im Tal verschrauben statt auf dem Berg: Die Befestigung sollte immer auf der Hochsicke (dem „Berg“) erfolgen, wo das Wasser abläuft, und niemals in der Tiefsicke (dem „Tal“), wo sich Wasser sammeln kann.
Häufig gestellte Fragen (FAQ)
Muss ich für die Montage Löcher in mein Dach bohren?
Ja, eine sichere Befestigung erfordert eine mechanische Verbindung mit dem Dach. Sowohl bei Kurzschienen als auch bei Stockschrauben werden Löcher gebohrt. Professionelle Dichtungssysteme auf EPDM-Basis stellen jedoch sicher, dass diese Stellen dauerhaft zu 100 % wasserdicht sind.
Kann ich die Montage selbst durchführen?
Handwerklich geschickte Personen können die Montage, insbesondere bei kleinen Anlagen, durchaus selbst durchführen. Wichtig sind die Einhaltung der Sicherheitsvorschriften (z. B. Absturzsicherung) und eine sorgfältige Arbeitsweise. Bei Unsicherheiten oder größeren Anlagen ist die Beauftragung eines Fachbetriebs immer die sicherere Wahl, auch im Hinblick auf Garantie und Versicherung.
Welche Methode ist günstiger: Kurzschienen oder Stockschrauben?
In der Regel ist das Kurzschienen-System aufgrund des geringeren Materialeinsatzes die kostengünstigere Variante. Stockschrauben erfordern zusätzlich Montageschienen, was die Materialkosten erhöht, bieten dafür aber eine höhere Stabilität.
Was ist bei der Auswahl der Schrauben zu beachten?
Verwenden Sie ausschließlich für den Außenbereich zugelassene Schrauben aus Edelstahl (A2 oder A4). Diese garantieren eine lange Lebensdauer ohne Rost. Achten Sie auf die richtige Länge, damit bei Stockschrauben eine ausreichende Verankerungstiefe im Holz erreicht wird.
Fazit: Das Potenzial von Trapezblechdächern nutzen
Ein Trapezblechdach ist kein Hindernis für eine Photovoltaikanlage, sondern eine hervorragende Grundlage. Mit den richtigen Montagesystemen – den flexiblen Kurzschienen für leichtere Dächer oder den robusten Stockschrauben für maximale Stabilität – lässt sich eine sichere, dichte und langlebige Anlage realisieren. So wird die ungenutzte Fläche auf Ihrer Garage oder Ihrem Carport zu einer wertvollen Quelle für sauberen und günstigen Strom.
