Montage auf Faserzement-Wellplatten: So befestigen Sie Ihre PV-Anlage sicher
Viele Dächer von Garagen, Carports oder landwirtschaftlichen Gebäuden sind mit Faserzement-Wellplatten eingedeckt – ein robustes und langlebiges Material. Doch wenn es um die Montage einer Photovoltaikanlage geht, herrscht oft Unsicherheit. Kann dieses Material das Gewicht tragen? Und wie befestigt man die Solarmodule, ohne die Platten zu beschädigen? Die gute Nachricht ist: Mit der richtigen Technik ist die Installation nicht nur möglich, sondern auch dauerhaft sicher. Der Schlüssel dazu liegt in der Kombination zweier spezieller Bauteile: Stockschrauben und Kalotten.
Warum Faserzementdächer eine besondere Montagetechnik erfordern
Moderne, asbestfreie Faserzementplatten sind zwar witterungsbeständig, zeichnen sich jedoch durch eine entscheidende Eigenschaft aus: Sie sind spröde. Das bedeutet, sie reagieren empfindlich auf konzentrierten Druck, eine sogenannte Punktlast. Würde man versuchen, eine herkömmliche Schraube direkt durch die Platte zu treiben, wäre das Risiko einer Rissbildung oder eines Bruchs extrem hoch.
Stellen Sie sich vor, Sie versuchen, auf einer dünnen Eisfläche zu stehen. Mit normalen Schuhen brechen Sie sofort ein, weil Ihr gesamtes Gewicht auf eine kleine Fläche wirkt. Wenn Sie jedoch Schneeschuhe tragen, wird Ihr Gewicht verteilt und die Eisfläche trägt Sie. Genau dieses Prinzip macht sich die professionelle Montagetechnik für Faserzementdächer zunutze. Eine unsachgemäße Befestigung beschädigt nicht nur die Dacheindeckung, sondern öffnet auch Tür und Tor für eindringendes Wasser, das die Holzkonstruktion darunter angreifen kann.

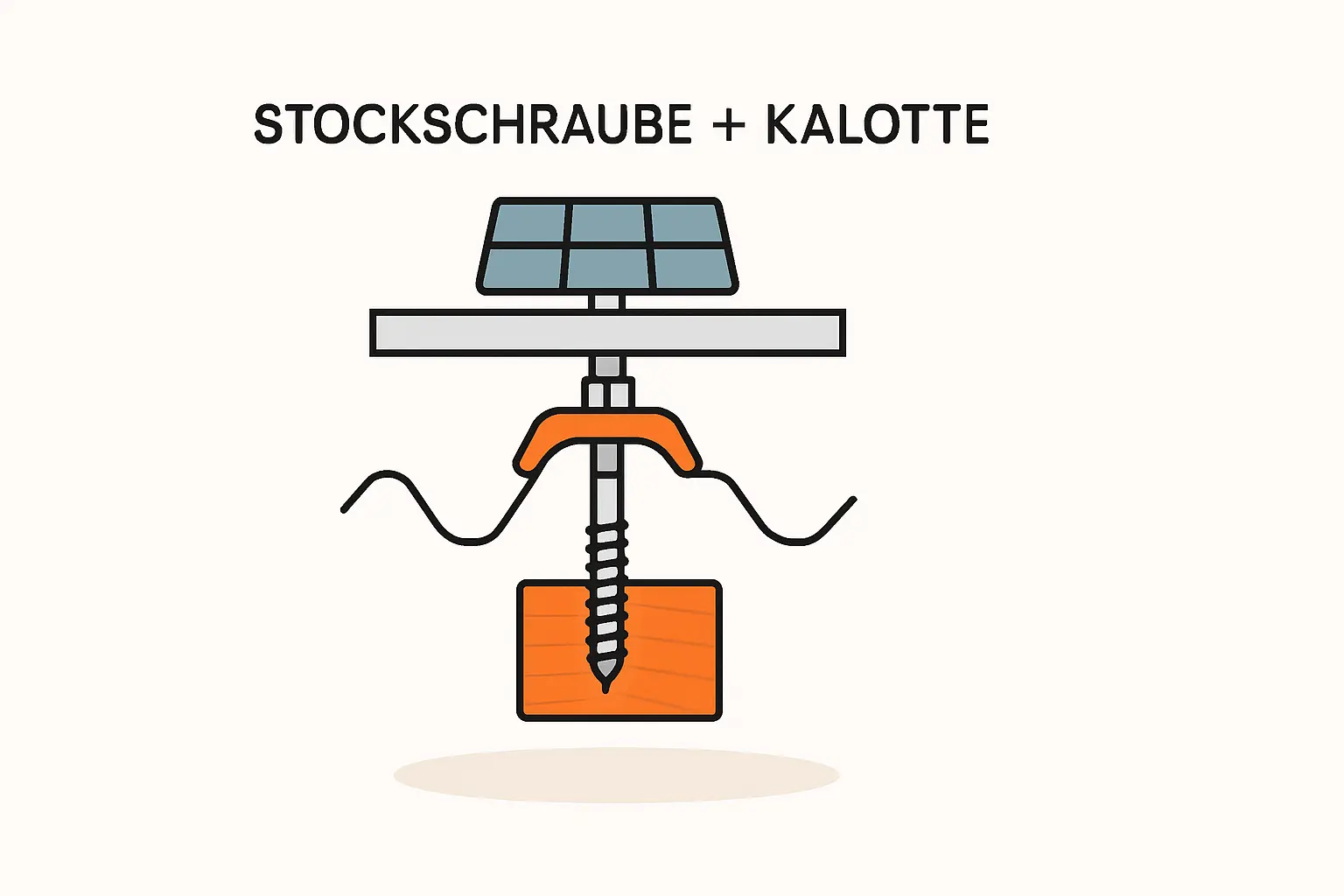

Die Lösung: Stockschrauben und Kalotten im Zusammenspiel
Um die Punktlast zu vermeiden und eine stabile, wasserdichte Verankerung zu gewährleisten, greifen Fachleute auf ein bewährtes System zurück, das die Kräfte der PV-Anlage gezielt an der empfindlichen Dacheindeckung vorbeileitet und sie sicher in der tragenden Unterkonstruktion verankert.
Die Stockschraube: Die stabile Verbindung zur Unterkonstruktion
Eine Stockschraube ist eine spezielle Schraube mit zwei unterschiedlichen Gewinden. Am unteren Ende befindet sich ein Holzgewinde, das fest in der darunterliegenden Holzpfette oder dem Sparren verankert wird. Am oberen Ende sitzt ein metrisches Gewinde, auf dem später das Montagesystem für Photovoltaik befestigt wird. Ihre Funktion ist entscheidend, denn sie trägt die gesamte Last der Anlage und leitet Wind- und Schneekräfte direkt in die stabile Dachkonstruktion ein. Die Faserzementplatte wird dabei lediglich durchdrungen, aber nicht belastet. Je nach Dachaufbau kommen typischerweise Stockschrauben mit Längen zwischen 160 und 250 Millimetern zum Einsatz.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker Solix Solarbank 3 E2700
Die Kalotte: Der clevere Lastverteiler
Die Kalotte ist ein kleines, aber entscheidendes Bauteil aus Aluminium oder Edelstahl, das exakt an die Form des Wellenbergs der Faserzementplatte angepasst ist. Sie wird wie eine Kappe über das Bohrloch auf den Wellenberg gesetzt. An ihrer Unterseite befindet sich eine Dichtung aus witterungsbeständigem EPDM-Kautschuk.
Sie erfüllt zwei Aufgaben:
- Lastverteilung: Sie nimmt den Anpressdruck der Stockschraube auf und verteilt ihn großflächig auf den stabilsten Teil der Wellplatte – den Wellenberg. Dadurch wird die gefährliche Punktlast vermieden.
- Abdichtung: Die EPDM-Dichtung presst sich beim Anziehen der Schraube fest auf die Dachoberfläche und sorgt für eine absolut wasserdichte Verbindung, die über Jahrzehnte zuverlässig schützt.
Schritt-für-Schritt: Die fachgerechte Montage auf Wellplatten
Obwohl die Installation einem Fachbetrieb überlassen werden sollte, hilft das Verständnis der einzelnen Schritte dabei, die Qualität der Ausführung zu beurteilen.
-
Standort der Befestigungspunkte ermitteln
Zuerst muss die exakte Position der darunterliegenden Holzbalken (Pfetten) bestimmt werden. Nur dort können die Stockschrauben sicheren Halt finden. Die Abstände werden präzise ausgemessen und auf dem Dach markiert. -
Vorbohren – aber richtig
Das A und O bei Faserzement ist das Vorbohren. Das Loch in der Wellplatte muss immer einige Millimeter größer sein als der Durchmesser der Stockschraube (z. B. ein 12-mm-Loch für eine M10-Schraube). Dieser Spielraum ist wichtig, um Spannungen durch Materialausdehnung bei Temperaturschwankungen zu verhindern. -
Stockschraube eindrehen
Nun wird die Kalotte auf den Wellenberg gelegt und die Stockschraube durch sie und das vorgebohrte Loch in die Holzpfette eingedreht. Dies geschieht mit Gefühl, bis die EPDM-Dichtung einen leichten, gleichmäßigen Anpressdruck hat und sicher abdichtet. -
Montageschienen befestigen
Auf das obere metrische Gewinde der Stockschrauben werden nun die Adapterplatten und anschließend die Montageschienen geschraubt, auf denen später die Solarmodule ihren Platz finden.
Wichtige Hinweise und häufige Fehler, die Sie vermeiden sollten
Einige Aspekte erfordern in der Praxis besondere Aufmerksamkeit.
Der häufigste Fehler: Montage im Wellental
Niemals dürfen Befestigungspunkte im Wellental gesetzt werden. Dort sammelt sich Regenwasser, das dann fast unweigerlich einen Weg durch die Dichtung finden würde. Die Montage erfolgt ausnahmslos auf dem höchsten Punkt der Welle, dem Wellenberg.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
20000 Watt Photovoltaikanlagen inkl. 20,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
12.999,00 €Asbest: Eine wichtige Warnung
Diese Anleitung gilt ausschließlich für asbestfreie Faserzementplatten. Dächer, die vor 1991 in Deutschland eingedeckt wurden, können Asbest enthalten. Jegliches Bohren, Sägen oder Brechen dieser Materialien setzt gesundheitsschädliche Fasern frei und ist für Laien streng verboten. Besteht der Verdacht auf Asbest, ist eine Prüfung durch einen zertifizierten Fachbetrieb vor der Planung Ihrer PV-Anlage unerlässlich.
Schneelast und Windlast berücksichtigen
Die Anzahl und der Abstand der Stockschrauben sind kein Zufall. Sie basieren auf einer statischen Berechnung, die die lokalen Wind- und Schneelasten berücksichtigt. Eine zu geringe Anzahl von Befestigungspunkten kann bei einem Sturm fatale Folgen haben.
Praxisbeispiel: PV-Anlage auf einem Garagendach
Ein typisches Szenario: das Garagendach (6 x 8 Meter) eines Vierpersonenhaushalts, eingedeckt mit asbestfreien Faserzement-Wellplatten. Die darunterliegenden Holzbalken haben einen Abstand von 80 cm.
Lösung: Hier lässt sich problemlos eine PV-Anlage mit etwa 5 kWp Leistung installieren. Dafür werden ca. 12 moderne Solarmodule montiert. Die Befestigung erfolgt mit rund 40 Stockschrauben (M10x200 mm) und passenden Kalotten, die sicher in den Holzbalken verankert werden.
Ergebnis: Die Anlage erzeugt jährlich etwa 4.800 kWh Strom. Dies deckt nicht nur einen Großteil des Haushaltsstroms, sondern reicht auch, um ein Elektroauto teilweise mit Sonnenenergie zu laden. Die Investition macht sich durch die Stromkostenersparnis bezahlt, ohne die Bausubstanz des Daches zu gefährden. So werden ungenutzte Flächen sinnvoll und gewinnbringend erschlossen.
Häufig gestellte Fragen (FAQ)
Kann ich die Montage selbst durchführen?
Aufgrund der Risiken in Bezug auf Dichtigkeit, Statik und Arbeitssicherheit wird dringend empfohlen, die Montage einem qualifizierten Fachbetrieb zu überlassen. Fehler können zu teuren Folgeschäden am Dach und am Gebäude führen.
Wie erkenne ich, ob mein Dach Asbest enthält?
Einen Hinweis gibt das Baujahr des Gebäudes oder des Daches. Eindeckungen nach 1991 sind in Deutschland in der Regel asbestfrei. Manchmal findet sich auf der Unterseite der Platten eine Prägung wie ‚AF‘ (asbestfrei) oder ‚NT‘ (Neue Technologie). Im Zweifelsfall kann nur eine Materialprobe im Labor für Klarheit sorgen.
Was kosten die speziellen Befestigungsmaterialien?
Ein komplettes Befestigungsset aus einer hochwertigen Edelstahl-Stockschraube, einer Aluminium-Kalotte und der EPDM-Dichtung kostet je nach Größe und Hersteller zwischen 4 und 8 Euro. Bezogen auf die Gesamtkosten der Anlage ist dies ein geringer, aber sicherheitsrelevanter Posten.
Hält mein altes Faserzementdach das Gewicht der PV-Anlage aus?
Das Eigengewicht der Solarmodule (ca. 15-20 kg/m²) ist meist unproblematisch. Entscheidend sind vielmehr der Zustand und die Tragfähigkeit der hölzernen Unterkonstruktion. Diese muss vor jeder Installation von einem Fachmann geprüft werden.
Fazit: Mit der richtigen Technik wird jedes Dach zum Kraftwerk
Ein Dach aus Faserzement-Wellplatten ist kein Hindernis für die Nutzung von Solarenergie. Im Gegenteil: Mit dem richtigen Wissen und der passenden Befestigungstechnik aus Stockschrauben und Kalotten lässt sich eine Photovoltaikanlage sicher, langlebig und wasserdicht installieren. Entscheidend ist dabei, die Last sicher in die Unterkonstruktion abzuleiten und den Druck auf die empfindliche Dacheindeckung großflächig zu verteilen. So verwandeln Sie auch Ihr Garagen- oder Scheunendach in ein kleines, umweltfreundliches Kraftwerk.
