Mikrowechselrichter befestigen: Modulrahmen oder Montageschiene?
Bei der Planung einer Photovoltaikanlage konzentrieren sich die meisten zukünftigen Betreiber auf die großen Komponenten: die Solarmodule, den Wechselrichter und vielleicht noch den Stromspeicher. Ein Detail, das oft übersehen wird, ist, wo genau die kleinen, aber entscheidenden Bauteile wie Mikrowechselrichter oder Leistungsoptimierer montiert werden. Auf den ersten Blick mag dies wie eine Kleinigkeit erscheinen, doch diese Entscheidung hat weitreichende Konsequenzen für die Leistung, die Sicherheit und die Lebensdauer Ihrer gesamten Anlage.
Wir stellen Ihnen die zwei gängigen Methoden vor und erklären, warum eine davon die klar bessere Wahl für eine langlebige und wartungsfreundliche PV-Anlage ist.
Die zwei gängigen Methoden im Überblick
Grundsätzlich gibt es zwei Vorgehensweisen, um Mikrowechselrichter oder Leistungsoptimierer auf dem Dach zu installieren. Jede Methode folgt einer eigenen Logik, führt im Langzeitbetrieb jedoch zu sehr unterschiedlichen Ergebnissen.

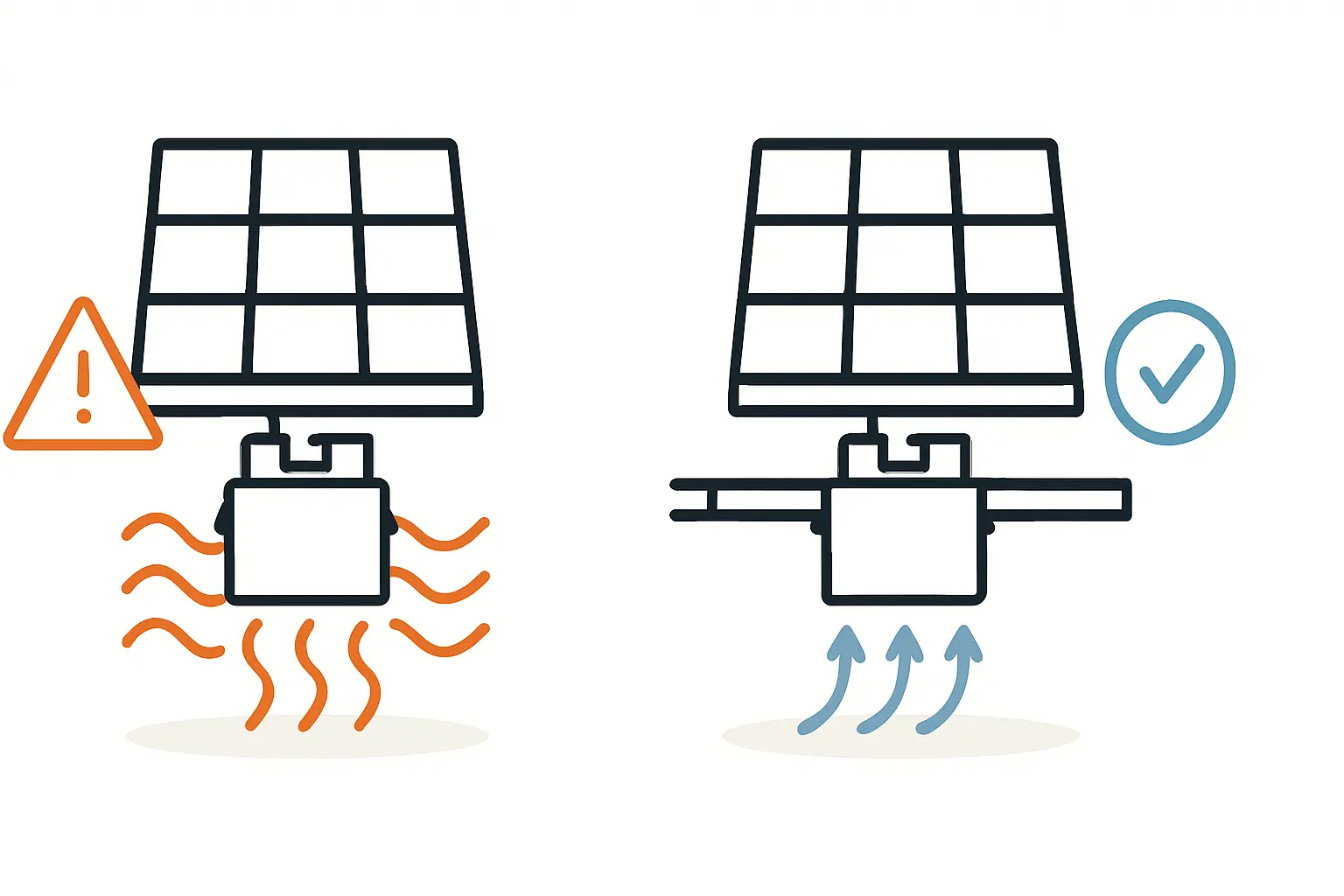

Methode 1: Befestigung direkt am Modulrahmen
Die wohl verbreitetste und schnellste Methode ist die direkte Montage der Geräte am Rahmen des Solarmoduls. Der Installateur kann die Komponenten bereits am Boden vormontieren und das gesamte Paket – Modul mit angebautem Mikrowechselrichter – auf dem Dach installieren. Das spart auf der Baustelle Zeit.
Auf den ersten Blick wirkt dieser Ansatz effizient. Die Elektronik ist fest mit dem Modul verbunden und scheint gut geschützt zu sein. In der Praxis zeigen sich hier jedoch erhebliche Nachteile.
Methode 2: Befestigung an der Unterkonstruktion
Die alternative, professionellere Methode ist die Montage der Geräte an der Unterkonstruktion, also an den Montageschienen, auf denen auch die Solarmodule befestigt werden. Die Komponenten sitzen dann mit etwas Abstand unter den Modulen, sind aber nicht direkt mit ihnen verbunden.
Diese Vorgehensweise erfordert zwar einen zusätzlichen Arbeitsschritt auf dem Dach, trennt aber die Module sauber von der Leistungselektronik. Dieser kleine Mehraufwand zahlt sich über die Jahre mehrfach aus.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 2000 Watt 800 Watt - 5,4 kWh
Ab 2.099,00 €Der entscheidende Faktor: Wärmeentwicklung und Kühlung
Elektronische Bauteile wie Mikrowechselrichter oder auch Leistungsoptimierer erzeugen im Betrieb Wärme – das ist unvermeidbar. Wie gut diese Wärme abgeführt werden kann, entscheidet maßgeblich über die Effizienz und die Lebensdauer der Geräte.
Stellen Sie sich einen heißen Sommertag vor. Die Oberfläche Ihrer Solarmodule kann sich leicht auf 70 bis 80 °C erhitzen. Ein direkt am Modulrahmen montierter Wechselrichter wird nicht nur durch seinen eigenen Betrieb warm, sondern zusätzlich von der Rückseite des heißen Moduls aufgeheizt. Es entsteht ein Hitzestau, der die Elektronik permanent an ihrer Belastungsgrenze arbeiten lässt.
Eine wichtige Faustregel aus der Elektrotechnik besagt: Eine dauerhafte Temperaturerhöhung um nur 10 °C kann die Lebensdauer von elektronischen Bauteilen in etwa halbieren.
Wird das Gerät hingegen an der kühleren Unterkonstruktion befestigt, profitiert es von einem Luftspalt zwischen Modul und Elektronik. Die Luft kann hier deutlich besser zirkulieren und die entstehende Wärme effektiv abführen. Das Bauteil arbeitet in einem kühleren, optimalen Temperaturbereich, was seine Effizienz steigert und die Alterung verlangsamt.
Zugänglichkeit für Wartung und Austausch
Eine Photovoltaikanlage ist eine Investition für 20 bis 30 Jahre. In diesem Zeitraum kann es vorkommen, dass eine Komponente gewartet oder ausgetauscht werden muss. Hier zeigt sich der größte praktische Nachteil der direkten Modulmontage.
Ein typisches Szenario aus der Praxis: Nach 12 Jahren fällt ein einzelner Leistungsoptimierer aus. Ist dieser direkt am Rahmen eines Moduls in der Mitte des Daches montiert, muss der Solarteur unter Umständen mehrere darüber liegende Module demontieren, um überhaupt an das defekte Bauteil zu gelangen. Das ist nicht nur aufwendig und teuer, sondern birgt auch das Risiko, dass bei der Demontage andere Teile beschädigt werden.
Bei einer Montage an der Unterkonstruktion ist das Gerät unabhängig vom Modul erreichbar. Oft genügt es, ein einziges Modul anzuheben, um an den Wechselrichter oder Optimierer zu gelangen. Die Erfahrung vieler Installateure zeigt, dass dieser einfache Zugang im Wartungsfall Stunden an Arbeit und Ihnen als Betreiber erhebliche Kosten ersparen kann.
Kabelsicherheit: Die unsichtbare Gefahr vermeiden
Ein oft unterschätzter Aspekt ist die langfristige Sicherheit der Verkabelung. Die Solarkabel und ihre richtige Verlegung sind entscheidend für einen störungsfreien und sicheren Betrieb. Sind die Geräte direkt am Modul befestigt, liegen die Verbindungskabel oft ungeschützt auf der Dacheindeckung auf oder scheuern an den scharfen Kanten des Modulrahmens.
Durch Wind, Temperaturschwankungen sowie das Gewicht von Schnee bewegen sich die Kabel über Jahre hinweg minimal. Diese ständige Reibung kann die Kabelisolierung beschädigen. Die Folge kann ein Kurzschluss sein, der im schlimmsten Fall zu einem Brand führen kann.
Die Montage an der Unterkonstruktion ermöglicht ein deutlich saubereres und sichereres Kabelmanagement. Die Kabel lassen sich mit UV-beständigen Kabelbindern oder speziellen Clips sauber an den Schienen des Montagesystems fixieren. So wird jeder Kontakt mit der Dacheindeckung oder scharfen Kanten vermieden und die Betriebssicherheit für Jahrzehnte gewährleistet.
Zusammenfassung: Vor- und Nachteile im direkten Vergleich
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
20000 Watt Photovoltaikanlagen inkl. 20,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
12.999,00 €Montage am Modulrahmen
- Kühlung: Schlecht, Hitzestau durch Nähe zum heißen Modul.
- Lebensdauer: Verkürzt durch permanent hohe Betriebstemperaturen.
- Wartung: Sehr aufwendig, oft Demontage mehrerer Module nötig.
- Kabelsicherheit: Hohes Risiko für Scheuerschäden an der Isolierung.
- Installationsaufwand: Geringfügig schneller, da Vormontage möglich ist.
Montage an der Unterkonstruktion
- Kühlung: Sehr gut, effektive Wärmeabfuhr durch Luftzirkulation.
- Lebensdauer: Maximiert durch Betrieb im optimalen Temperaturbereich.
- Wartung: Einfach, direkter Zugang nach Anheben eines Moduls.
- Kabelsicherheit: Hoch, da saubere und sichere Kabelführung möglich ist.
- Installationsaufwand: Geringfügig höher, da Montage auf dem Dach erfolgt.
Unsere Empfehlung aus der Praxis
Es wird deutlich: Obwohl die Montage am Modulrahmen auf den ersten Blick Zeit spart, gehen Sie damit langfristige Kompromisse bei Leistung, Sicherheit und Wartbarkeit ein.
Die Erfahrung aus unzähligen Installationen und die physikalischen Grundlagen sprechen eine klare Sprache: Die Befestigung von Mikrowechselrichtern und Leistungsoptimierern an der Unterkonstruktion ist die technisch überlegene und langfristig wirtschaftlichere Methode. Sie ist ein klares Qualitätsmerkmal einer professionell geplanten und ausgeführten Photovoltaikanlage. Bei Photovoltaik.info empfehlen wir unseren Kunden daher grundsätzlich, auf diese saubere Installationsart zu achten.
Häufig gestellte Fragen (FAQ)
Ist die Montage am Modulrahmen grundsätzlich falsch oder verboten?
Nein, sie ist weder falsch im Sinne einer Normverletzung noch verboten. Sie gilt jedoch unter Fachleuten als die suboptimale Lösung, die kurzfristige Installationsvorteile über die langfristige Robustheit und Sicherheit der Anlage stellt.
Macht die Montagemethode einen Preisunterschied bei der Installation?
Der anfängliche Arbeitsaufwand ist bei der Montage an der Unterkonstruktion zwar minimal höher, was sich jedoch kaum im Gesamtpreis der Anlage niederschlagen sollte. Spätestens bei der ersten Wartung gleicht sich dieser geringe Mehraufwand aber mehr als aus, da der Austausch eines schwer zugänglichen Geräts deutlich höhere Kosten verursacht.
Gilt diese Empfehlung auch für Leistungsoptimierer?
Ja, absolut. Die physikalischen Prinzipien von Wärmeabfuhr, die Notwendigkeit einer einfachen Wartung und die Wichtigkeit einer sicheren Kabelführung gelten für Leistungsoptimierer in genau demselben Maße wie für Mikrowechselrichter.
Woran erkenne ich als Laie, wie die Geräte bei mir montiert wurden?
Da die Komponenten unter den Modulen verborgen sind, ist eine Überprüfung vom Boden aus meist unmöglich. Der beste Weg ist, dies vor der Auftragsvergabe mit dem Installationsbetrieb zu klären und im Angebot schriftlich festzuhalten. Bitten Sie den Installateur um Fotos von der Montage auf dem Dach als Teil der Dokumentation. Ein seriöser Fachbetrieb wird diesem Wunsch gerne nachkommen.
Die richtige Montage Ihrer Komponenten ist ein entscheidender Baustein für eine langlebige und ertragreiche Photovoltaikanlage. Weitere praxisnahe Informationen zur Auswahl der richtigen Komponenten und deren Zusammenspiel finden Sie direkt auf Photovoltaik.info.
