Das richtige Drehmoment bei der PV-Montage: Warum ein Drehmomentschlüssel für Modulklemmen und Dachhaken unerlässlich ist

Bei der Installation einer Photovoltaikanlage konzentrieren sich viele zu Recht auf die Auswahl der Solarmodule und des Wechselrichters. Doch der langfristige Erfolg und die Sicherheit der Anlage hängen von Details ab, die oft übersehen werden.

Eine nicht eindeutig belegte Mängelquote hilft bei der Montageentscheidung nicht. Entscheidend ist, dass jede Schraubverbindung nach der Anleitung des tatsächlich verwendeten Systems ausgeführt wird. Modulklemme, Schienenverbinder und die Befestigung am Dach können unterschiedliche Vorgaben haben.

Falsches Drehmoment ist nur ein Beispiel für Montagefehler, die teuer werden können. Ein geprüfter Fachbetrieb kennt die Herstellervorgaben und montiert Ihre Anlage sicher. Vergleichen Sie jetzt 3 Angebote kostenlos.

Angebote für eine Photovoltaikanlage einholen

Für dich kostenlos
Völlig unverbindlich
Regionale Anbieter
Was beschreibt Ihr Vorhaben am besten?
Der Angebotsvergleich gilt für neue Komplettanlagen. Reine Elektro-, Anschluss-, Anmelde-, Reparatur- oder Wartungsarbeiten können leider nicht vermittelt werden.
Wo möchten Sie die Photovoltaik installieren?
Welche Dachform hat das Haus?
Womit ist Ihr Dach gedeckt?
Wie alt ist Ihr Dach?
Sind Sie alleiniger Eigentümer der Immobilie?
Wann soll die Photovoltaik installiert werden?
Wo soll die Solaranlage installiert werden?
(Zur Berechnung der Sonneneinstrahlung)
Suche läuft...

Bitte haben Sie einen Augenblick Geduld.
Unser System sucht jetzt den passenden Solar-Fachmann für Sie heraus.

Passende Fachfirma gefunden! Jetzt Verfügbarkeit prüfen.

Erhalten Sie individuelle Anbieter-Empfehlungen:

Bitte geben Sie jetzt Ihre Kontaktdaten ein.

  • 100 % kostenlos & unverbindlich
  • Keine Auftragspflicht
  • Bis zu 3 passgenaue Angebote

Wer soll die Angebote erhalten?

* Pflichtfeld

Was ist Drehmoment und warum ist es bei der PV-Montage entscheidend?

Einfach ausgedrückt ist das Drehmoment die Kraft, die beim Drehen einer Schraube oder Mutter wirkt. Sie kennen das Prinzip aus dem Alltag: Ein Marmeladenglasdeckel wird handfest zugedreht – nicht so locker, dass er abfällt, aber auch nicht so fest, dass das Glas springt.

Bei einer Photovoltaikanlage ist dieses Prinzip von fundamentaler Bedeutung, denn die Bauteile sind über Jahrzehnte extremen Belastungen wie Wind, Schnee und Temperaturschwankungen ausgesetzt. Ein korrektes Drehmoment sorgt dafür, dass die Modulklemmen die Solarmodule sicher auf dem Montagesystem halten, ohne die empfindlichen Bauteile zu beschädigen. So entsteht eine Verbindung, die stark genug ist, um allen Witterungsbedingungen standzuhalten, und zugleich schonend genug, um die Materialgarantie nicht zu gefährden.

Die Herstellervorgabe: Mehr als nur eine Empfehlung

Jeder Hersteller von Modulklemmen und Montagesystemen gibt in seinen Montageanleitungen exakte Werte für das Anzugsdrehmoment an. Diese Zahlen sind das Ergebnis umfangreicher Tests sowie Berechnungen und keine bloßen Empfehlungen.

Es gibt keinen allgemein passenden Drehmomentbereich für Modulklemmen oder Dachhaken. Maßgeblich sind die konkrete Verbindung und die dazugehörige Montageanleitung. Ein Drehmoment für die Verbindung zwischen Haken und Schiene darf nicht auf die Holzschraube im Sparren übertragen werden. Auch Klemmposition, zulässiger Modulrahmen und die freigegebene Bauteilkombination gehören zur Prüfung. Die archivierte K2-Anleitung SingleHook, Version 0618, zeigt diese getrennten Verbindungen. Sie ist ein Beispiel für die Unterscheidung, kein aktueller Sollwert für Ihre Anlage.

Für die Übergabe festhalten: Bitten Sie den Montagebetrieb, Montagesystem und Bauteilbezeichnung, die verwendete Anleitung mit Versionsstand sowie die Sollwerte der relevanten Verbindungen zu dokumentieren. Lassen Sie offene Widersprüche zwischen Modul- und Montagesystemanleitung vor der Ausführung klären. Das ist eine Gesprächsliste für die Fachfirma, keine Anleitung zum Nachziehen auf dem Dach.

Drehmomentschlüssel für Modulklemmen und Dachhaken

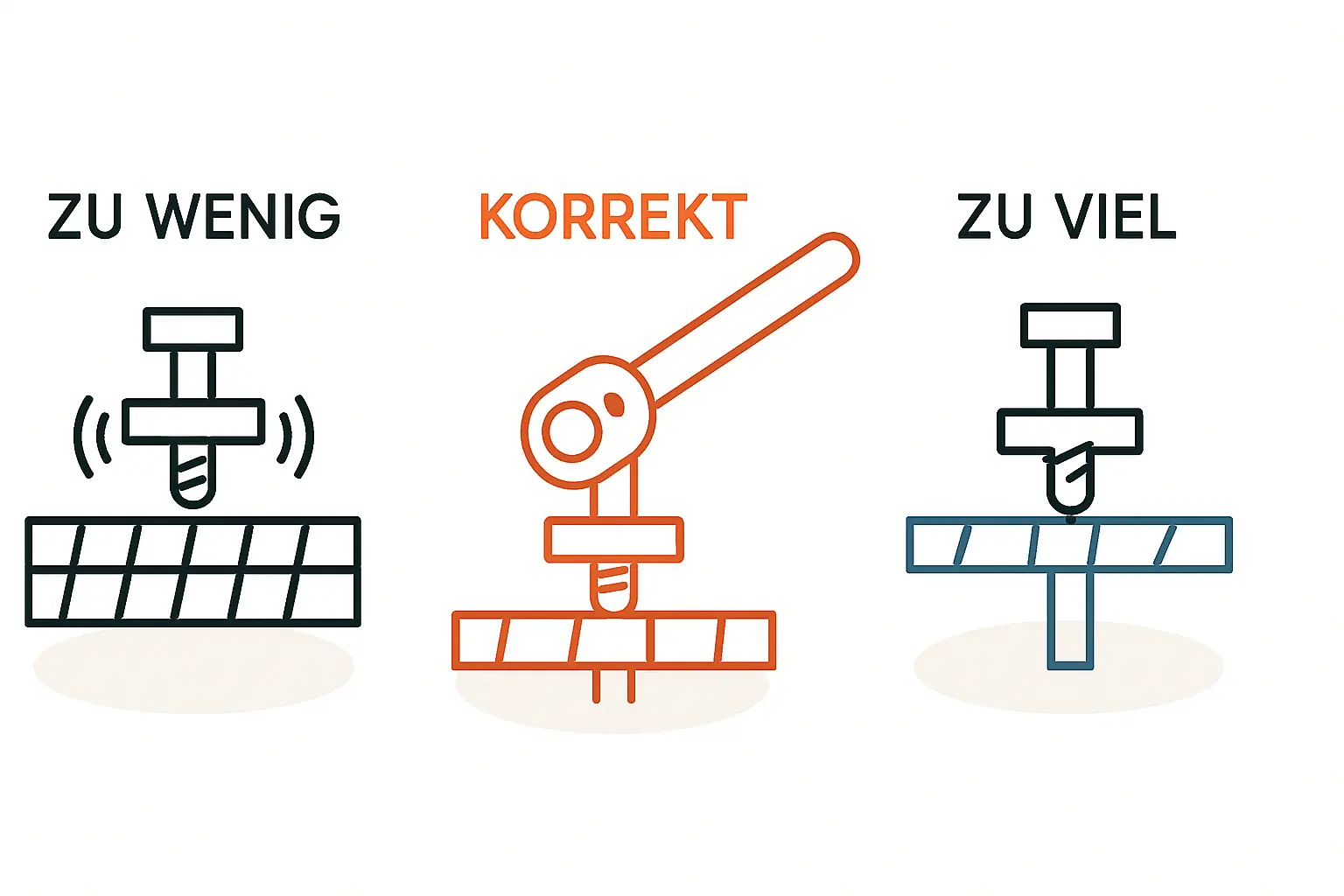

Die fatalen Folgen falschen Drehmoments

Sowohl ein zu niedriges als auch ein zu hohes Drehmoment kann schwerwiegende und teure Konsequenzen haben. Hier passieren erfahrungsgemäß die häufigsten und zugleich am einfachsten vermeidbaren Montagefehler.

Zu niedriges Drehmoment: Eine schleichende Gefahr

Werden die Schrauben der Modulklemmen nicht fest genug angezogen, ist die Verbindung zunächst vielleicht stabil. Doch über die Jahre können sich die Klemmen durch thermische Ausdehnung im Sommer, Zusammenziehen im Winter und stetige Windlasten lockern.

Die möglichen Folgen sind:

  • Verrutschende Module: Die Solarmodule können sich im Montagesystem verschieben, was zu Ertragsverlusten und mechanischer Belastung führt.
  • Klappergeräusche: Lockere Teile können bei Wind anfangen zu klappern, was nicht nur störend ist, sondern auch auf eine unsichere Befestigung hinweist.
  • Mikrorisse: Durch die ständige Bewegung können unsichtbare Mikrorisse in den Solarzellen entstehen, die die Leistung des Moduls schleichend, aber dauerhaft reduzieren.
  • Wassereintritt: Eine unzureichende Klemmung kann die Dichtigkeit des Modulrahmens beeinträchtigen und das Eindringen von Feuchtigkeit begünstigen.

Zu hohes Drehmoment: Der Garantiekiller

Ebenso schädlich ist der Versuch, eine besonders feste Verbindung durch übermäßiges Anziehen zu erzwingen. Wird die Schraube zu fest angezogen, kann der Modulrahmen aus Aluminium beschädigt oder verformt werden. Dadurch entsteht eine enorme Spannung im Solarglas.

Die direkten Konsequenzen:

  • Spannungsrisse im Glas: Das Glas kann springen oder feine Risse bekommen, die oft erst später sichtbar werden.
  • Verlust der Garantie: Der wohl kritischste Punkt. Fast jeder Modulhersteller schließt in seinen Garantiebedingungen Schäden aus, die durch unsachgemäße Montage – inklusive der Missachtung der vorgegebenen Drehmomente – entstehen. Ein überdrehter Modulrahmen ist ein klarer Beweis für einen Montagefehler, der zum vollständigen Garantieverlust führt.

Schaden durch überdrehte Schraube

Drehmomentschlüssel: Die Investition, die sich immer auszahlt

Ein geeigneter Drehmomentschlüssel unterstützt das kontrollierte Anziehen im vorgesehenen Messbereich. Nicht jedes Werkzeug arbeitet mit einem Klicksignal. Auswahl, Zustand und Prüfung des Werkzeugs sowie die richtige Anwendung bleiben wichtig. Das Werkzeug allein garantiert weder einen korrekten Klemmort noch die Eignung der Bauteile.

Diese Präzision ist für die Stabilität des gesamten Systems unerlässlich, sei es bei einer großen Dachanlage oder einem kleinen Balkonkraftwerk. Die Investition in einen Drehmomentschlüssel ist minimal, gemessen an den potenziellen Kosten durch Schäden, Reparaturen oder Garantieverlust. Er ist die Versicherung für ein fachgerecht installiertes und sicheres Montagesystem für Photovoltaik.

Drehmomentschlüssel in Aktion

FAQ – Häufig gestellte Fragen zum Drehmoment

Brauche ich wirklich einen Drehmomentschlüssel?

Ja, unbedingt. Nur mit einem Drehmomentschlüssel können Sie sicherstellen, dass die Herstellervorgaben eingehalten werden. Dies ist entscheidend für die Sicherheit, die Langlebigkeit der Anlage und den Erhalt der Garantie.

Wo finde ich die richtigen Drehmoment-Werte?

Die exakten Werte finden Sie immer in der Montageanleitung der jeweiligen Komponenten, also der Modulklemmen und des Montagesystems. Diese können sich je nach Hersteller und Produkt leicht unterscheiden.

Gilt das auch für Dachhaken?

Ja, auch an Dachhaken sind die Vorgaben für die jeweilige Verbindung einzuhalten. Unterscheiden Sie die Befestigung im Holz von der Verbindung zur Montageschiene. Ein pauschal höherer Wert als an der Modulklemme ist keine sichere Auswahlregel.

Kann ich das Drehmoment ’nach Gefühl‘ einstellen?

Nein. Die menschliche Einschätzung der Kraft ist äußerst unzuverlässig und schwankt stark. Was sich wie ‚handfest‘ anfühlt, kann weit vom geforderten Wert abweichen und so entweder zu einer lockeren oder einer beschädigenden Verbindung führen.

Fazit: Präzision als Grundlage für eine langlebige PV-Anlage

Das richtige Drehmoment ist kein unwichtiges Detail, sondern das Fundament einer sicheren, effizienten und langlebigen Photovoltaikanlage. Es schützt Ihre Investition in hochwertige Solarmodule und bewahrt Sie vor teuren Folgeschäden und dem Verlust von Garantieansprüchen.

Wer bei der Montage auf Präzision achtet und einen Drehmomentschlüssel verwendet, sorgt dafür, dass seine Anlage über Jahrzehnte zuverlässig und sicher sauberen Strom produziert.
