Anordnung der PV-Komponenten im Technikraum: Der richtige Platz für Wechselrichter, Speicher & Co.

Während die Solarmodule auf dem Dach die Sonnenstrahlen einfangen, arbeitet die eigentliche Intelligenz Ihrer Photovoltaikanlage meist unsichtbar im Keller oder Technikraum.

Die sorgfältige Anordnung von Wechselrichter, Stromspeicher und Zähler ist dabei weit mehr als nur ein technisches Detail – sie ist ein entscheidender Faktor für die Leistung, Sicherheit und Langlebigkeit Ihrer gesamten Anlage.

Eine durchdachte Planung sichert Ihnen langfristig die bestmöglichen Erträge.

Warum die Anordnung im Technikraum so entscheidend ist

Viele angehende Anlagenbetreiber konzentrieren sich auf die Auswahl der Module und die Dachausrichtung. Die Planung des Technikraums rückt dabei oft in den Hintergrund. Doch die Erfahrung zeigt: Eine suboptimale Platzierung der Komponenten kann die Effizienz spürbar beeinträchtigen und zu vermeidbaren Folgekosten führen.

Die drei wichtigsten Gründe für eine gute Planung sind:

1. Leistung und Lebensdauer: Elektronische Bauteile wie Wechselrichter und Batteriespeicher erzeugen im Betrieb Wärme. Können sie diese nicht effektiv abführen, sinkt ihre Effizienz. Studien belegen, dass eine dauerhafte Erhöhung der Betriebstemperatur um nur 10 Grad Celsius die Lebensdauer elektronischer Komponenten halbieren kann. Ein kühler, gut belüfteter Standort ist daher bares Geld wert.

2. Sicherheit und Vorschriften: Eine fachgerechte Installation erfordert bestimmte Mindestabstände zwischen den Geräten und zu Wänden, um eine ausreichende Luftzirkulation zu gewährleisten und im Brandfall Risiken zu minimieren. Diese Abstände sind in den Herstellerangaben und Installationsnormen klar definiert.

3. Wartung und Zukunftsfähigkeit: Ihre Anlage wird Sie über viele Jahre begleiten. Deshalb muss ein Techniker für Wartungsarbeiten oder Reparaturen jederzeit einfachen Zugang zu allen Komponenten haben. Wenn Sie heute schon Platz für eine spätere Erweiterung einplanen, etwa für einen Stromspeicher oder eine Wallbox, sparen Sie sich aufwendige und teure Umbauten.

Die Hauptdarsteller im Technikraum: Was kommt wohin?

Jede Komponente hat spezifische Anforderungen an ihren Standort. Wer diese kennt, kann den idealen Platz im Haus leichter finden.

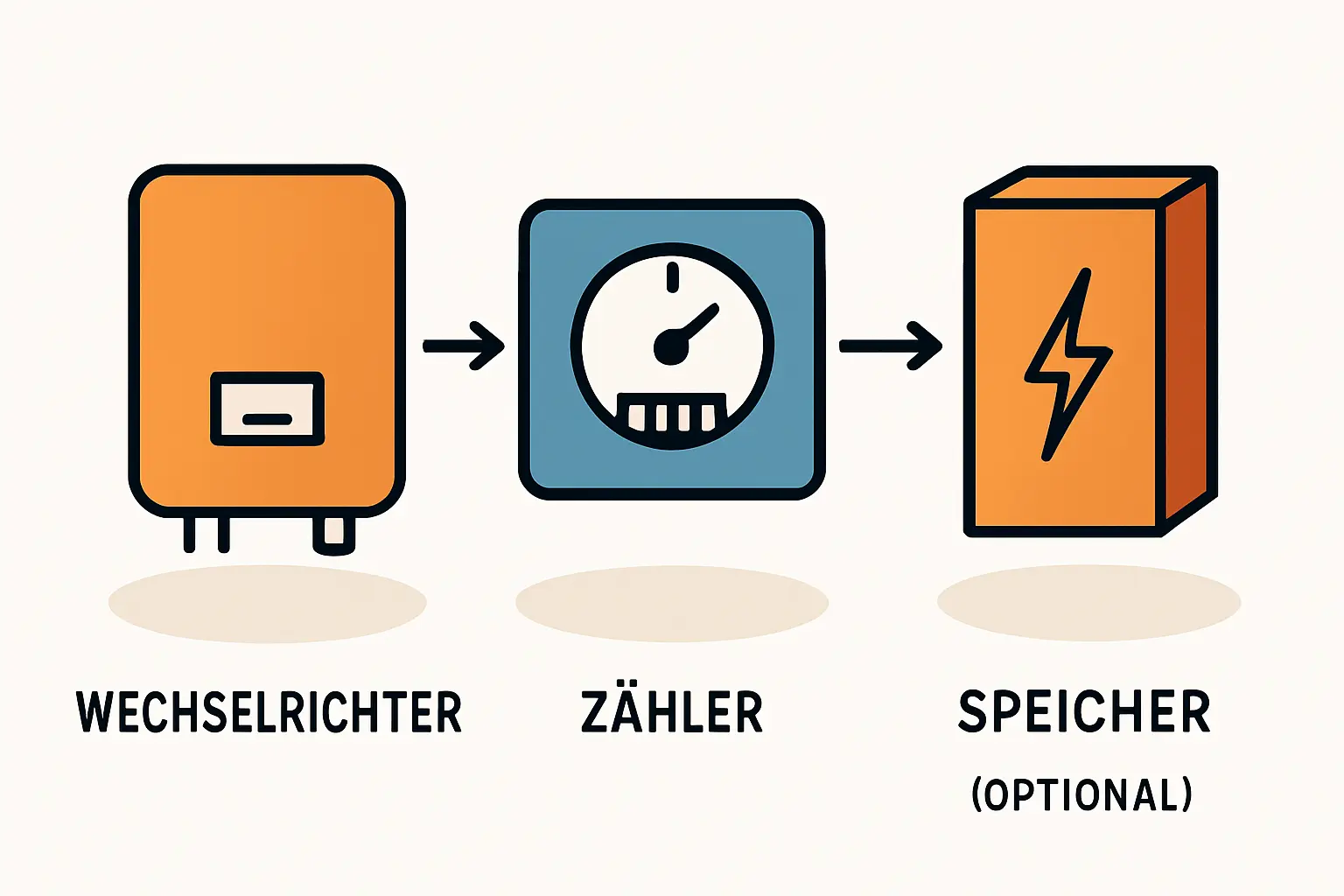

Der Wechselrichter: Das Herz der Anlage

Der Wechselrichter wandelt den Gleichstrom (DC) der Solarmodule in den haushaltsüblichen Wechselstrom (AC) um. Er ist das aktive, arbeitende Zentrum Ihrer PV-Anlage.

Idealer Standort: Ein kühler, trockener und staubfreier Raum wie ein Keller, eine Garage oder ein Hauswirtschaftsraum. Ungedämmte, im Sommer sehr heiße Dachböden sind ungeeignet. Die meisten Wechselrichter arbeiten in einem Temperaturbereich von -25 °C bis +60 °C, doch die höchste Effizienz erreichen sie bei kühleren Betriebstemperaturen um 25 °C.

Belüftung ist das A und O: Das Gerät muss seine Abwärme zuverlässig abführen können. Halten Sie daher die vom Hersteller vorgegebenen Mindestabstände zu Wänden und anderen Objekten ein – in der Regel sind das 30 bis 50 cm nach oben, unten und zu den Seiten. Bauen Sie den Wechselrichter niemals in einen geschlossenen Schrank ein.

Geräuschentwicklung: Moderne Wechselrichter sind zwar leise, aber nicht geräuschlos. Unter Volllast können die Kühlerlüfter ein hörbares Summen erzeugen (vergleichbar mit einem modernen Kühlschrank, ca. 30–45 dB). Eine Montage an der Wand zum Schlaf- oder Wohnzimmer ist daher nicht empfehlenswert.

Praxisbeispiel: Ein Hausbesitzer installiert seinen Wechselrichter aus Platzgründen in einem kleinen, unbelüfteten Abstellraum. An heißen Sommertagen, an denen die Anlage die meiste Energie produzieren könnte, reduziert das Gerät automatisch seine Leistung, um eine Überhitzung zu vermeiden. Dadurch gehen wertvolle Kilowattstunden verloren.

Der Stromspeicher: Energie für die Nacht

Ein Stromspeicher macht Sie unabhängiger, indem er tagsüber erzeugten Überschuss für die Nutzung am Abend und in der Nacht bereithält.

Temperaturstabilität: Lithium-Ionen-Speicher reagieren noch empfindlicher auf Temperaturen als Wechselrichter. Ein konstant kühler Standort zwischen 15 °C und 25 °C maximiert die Lebensdauer der Batteriezellen erheblich. Starke Temperaturschwankungen sollten Sie vermeiden.

Gewicht und Fundament: Ein Heimspeicher kann je nach Größe zwischen 100 und über 200 kg wiegen. Der Untergrund muss dieses Gewicht sicher tragen können. Eine stabile Betonbodenplatte im Keller ist dafür ideal.

Sicherheit: Ein Speicher darf niemals in Fluchtwegen oder in der Nähe von leicht entzündlichen Materialien installiert werden. Die meisten Systeme sind für die Wandmontage oder Bodenaufstellung konzipiert.

Vorausschauend planen: Viele Kunden von Photovoltaik.info planen den Platz für eine Photovoltaikanlage mit Speicher bereits bei der Erstinstallation ein, auch wenn sie ihn erst einige Jahre später nachrüsten. Das macht die spätere Erweiterung deutlich einfacher und günstiger.

Der Zählerschrank: Die offizielle Schaltzentrale

Hier laufen alle Fäden zusammen. Der Zählerschrank beherbergt den Bezugszähler, den neuen Einspeisezähler (oder einen Zweirichtungszähler) und die notwendigen Sicherungselemente.

Nähe zum Hausanschluss: Der Zählerschrank befindet sich üblicherweise in der Nähe des Hausanschlusskastens (HAK) und des Hauptstromverteilers.

Modernisierungsbedarf: Dies ist ein oft unterschätzter Punkt. Insbesondere in Gebäuden, die vor 2000 errichtet wurden, entsprechen die Zählerschränke oft nicht mehr den aktuellen technischen Anschlussbedingungen (TAB). Für den Betrieb einer PV-Anlage ist daher häufig ein Umbau oder eine komplette Erneuerung des Schranks erforderlich.

Praxisbeispiel: Ein Hausbesitzer plant seine PV-Anlage und stellt erst bei der technischen Prüfung durch den Elektriker fest, dass sein alter Zählerschrank mit nur einem Zählerplatz und veralteten Sicherungen nicht ausreicht. Die Kosten für einen neuen, normgerechten Zählerschrank müssen zusätzlich im Budget berücksichtigt werden.

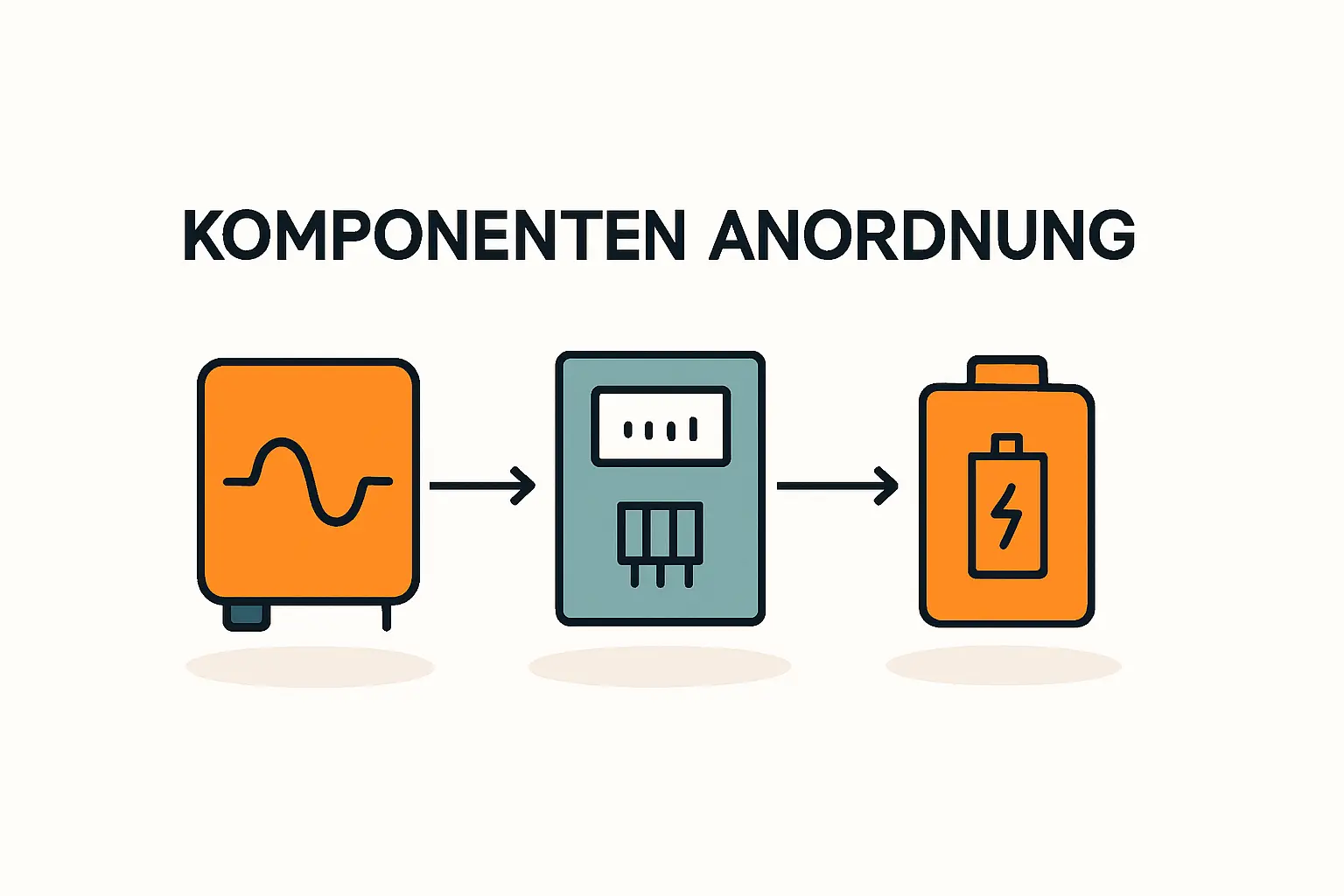

Die optimale Raumaufteilung planen: Eine Checkliste

Mit einer systematischen Vorgehensweise stellen Sie sicher, dass Sie nichts Wichtiges übersehen.

1. Bestandsaufnahme machen: Messen Sie die freie Wandfläche im gewünschten Raum. Ist die Wand tragfähig für die Montage eines Wechselrichters (ca. 20–30 kg)? Wo genau befindet sich der Hausanschlusskasten, um die Kabellängen abschätzen zu können?

2. Kabelführung optimieren: Hier gilt der Grundsatz: so kurz wie möglich. Besonders die DC-Kabel von den Modulen zum Wechselrichter sollten nicht unnötig lang sein, um Leistungsverluste zu minimieren. Als Faustregel gilt, dass pro 10 Meter DC-Kabelstrecke je nach Kabelquerschnitt bis zu 1 % der Leistung verloren gehen können.

3. Belüftung sicherstellen: Achten Sie auf die Einhaltung der Mindestabstände. Wenn der Raum sehr klein und schlecht belüftet ist, kann schon ein einfacher Lüftungsschlitz in der Tür helfen, die Luftzirkulation zu verbessern.

4. Zukünftige Erweiterungen einplanen: Es lohnt sich, vorausschauend zu denken. Lassen Sie bewusst Platz für einen möglichen Stromspeicher oder eine Wallbox in Kombination mit der Photovoltaikanlage für ein zukünftiges Elektroauto. Eine freie Wandfläche neben dem Wechselrichter ist hierfür ideal.

FAQ – Häufig gestellte Fragen zur Komponenten-Anordnung

Muss der Wechselrichter zwingend in den Keller?

Nein, aber der Keller ist oft der beste Ort, da er ganzjährig kühl und trocken ist. Eine frostfreie Garage oder ein gut belüfteter Hauswirtschaftsraum sind ebenso gute Alternativen. Wichtig ist vor allem der Schutz vor direkter Sonneneinstrahlung, Feuchtigkeit und extremen Temperaturen.

Wie laut ist ein Wechselrichter wirklich?

Moderne, hochwertige Wechselrichter sind im Normalbetrieb sehr leise. Das Betriebsgeräusch liegt meist zwischen 25 und 45 Dezibel, was der Lautstärke eines leisen Gesprächs oder eines Kühlschranks entspricht. Man hört eventuell ein leises Klicken beim Einschalten und das Summen der Lüfter, wenn das Gerät unter Volllast arbeitet.

Kann ich die Komponenten selbst anordnen und installieren?

Die räumliche Planung können und sollten Sie gemeinsam mit Ihrem Installateur vornehmen. Die elektrische Installation der Komponenten – insbesondere der Anschluss an den Zählerschrank und das öffentliche Netz – darf aus Sicherheits- und Gewährleistungsgründen jedoch ausschließlich von einem zertifizierten Elektrofachbetrieb durchgeführt werden.

Wie viel Platz benötige ich insgesamt an der Wand?

Als Faustregel sollten Sie für einen Wechselrichter und die nötigen Freiräume eine Wandfläche von etwa 1,0 m Breite und 1,5 m Höhe einplanen. Kommt ein Stromspeicher hinzu, benötigen Sie je nach Modell zusätzlich etwa 1,0 bis 1,5 m in der Breite. Eine freie Wandfläche von 2,0 m x 2,0 m bietet in den meisten Fällen ausreichend Platz für alle Komponenten und zukünftige Erweiterungen.

Eine durchdachte Anordnung Ihrer PV-Komponenten ist ein kleiner Planungsschritt mit großer Wirkung. Sie sichern sich damit nicht nur die maximale Leistung Ihrer Anlage, sondern sorgen auch für einen sicheren und wartungsfreundlichen Betrieb über Jahrzehnte.
