Wann ist ein Zählerschrank-Umbau für die PV-Anlage wirklich notwendig?

Die Entscheidung für eine Photovoltaikanlage ist gefallen, das Angebot des Installateurs liegt vor – doch dann taucht ein unerwarteter Kostenpunkt auf: der Umbau des Zählerschranks. Viele Hausbesitzer sind an diesem Punkt verunsichert. Ist diese teure Maßnahme wirklich erforderlich oder nur eine zusätzliche Einnahmequelle für den Handwerker? Die Antwort ist in der Regel eindeutig: Meistens ist der Umbau keine bloße Empfehlung, sondern eine technische Notwendigkeit, die sich aus klaren Vorschriften für die Sicherheit und Stabilität des Stromnetzes ergibt. Dieser Artikel erklärt Ihnen, warum das so ist und wie Sie die Notwendigkeit selbst einschätzen können.

Der Zählerschrank: Das Herz Ihrer Hauselektrik wird zum Kraftwerksmanager

Bisher war der Zählerschrank in Ihrem Haus eine passive Verteilstelle. Er empfing den Strom vom Netzbetreiber, maß den Verbrauch und verteilte ihn an die Stromkreise im Haus. Mit einer Photovoltaikanlage ändert sich seine Rolle grundlegend. Er wird zu einer aktiven Schaltzentrale, die nicht nur Strom aus dem Netz empfängt, sondern auch den selbst erzeugten Solarstrom einspeist.

Diese neue Aufgabe stellt deutlich höhere Anforderungen an Technik und Sicherheit. Deshalb gelten für den Anschluss einer Erzeugungsanlage wie einer PV-Anlage strenge technische Regeln, die in der Anwendungsregel VDE-AR-N 4100 festgelegt sind.

Warum der alte Zählerschrank oft nicht ausreicht

Vielleicht denken Sie jetzt an den sogenannten „Bestandsschutz“, der für bestehende Elektroinstallationen gilt. Bei der Installation einer Photovoltaikanlage greift dieser Schutz jedoch in der Regel nicht. Der Grund: Die Anlage gilt als „wesentliche Änderung“ der elektrischen Installation. Damit erlischt der Bestandsschutz für diesen Teil der Anlage, und der Zählerschrank muss auf den aktuellen Stand der Technik gebracht werden.

Die Erfahrung zeigt, dass Zählerschränke, die vor 2009 installiert und seither nicht modernisiert wurden, die heutigen Anforderungen so gut wie nie erfüllen. Ein veralteter Schrank ist nicht nur ein formales Problem, sondern stellt ein echtes Sicherheitsrisiko für Ihr Haus und das Stromnetz dar.

[IMAGE: Alter Zählerschrank mit schwarzen Sicherungen und unübersichtlicher Verkabelung]

Die entscheidenden Anforderungen der Norm VDE-AR-N 4100

Die VDE-AR-N 4100 ist das zentrale Regelwerk für den Anschluss von Anlagen an das Niederspannungsnetz. Sie stellt sicher, dass alle Komponenten sicher und störungsfrei funktionieren. Für Ihren Zählerschrank sind vor allem drei Punkte entscheidend:

Der SLS-Schalter: Moderner Schutz statt alter Schraubsicherungen

In alten Zählerschränken findet man oft noch große, schwarze Schraubsicherungen (sogenannte NH-Sicherungen) als Hauptsicherung. Diese sind für Laien nicht bedienbar und entsprechen nicht mehr dem Stand der Technik. Die Norm fordert stattdessen einen Selektiven Leitungsschutzschalter (SLS-Schalter).

Dieser moderne Hauptschalter hat zwei entscheidende Vorteile:

1. Laienbedienbarkeit: Sie können ihn im Fehlerfall wie einen normalen Sicherungsautomaten selbst wieder einschalten.
2. Selektivität: Bei einem Kurzschluss im Haus löst nur die Sicherung des betroffenen Stromkreises aus, nicht aber der SLS-Schalter. So bleibt der Rest des Hauses mit Strom versorgt.

Praxisbeispiel: Stellen Sie sich vor, ein defektes Küchengerät verursacht einen Kurzschluss. Mit einem SLS-Schalter fällt nur die Sicherung für die Küche aus. In einem alten System könnte die Hauptsicherung auslösen und das ganze Haus wäre dunkel, bis ein Elektriker die Schraubsicherung tauscht.

Überspannungsschutz (SPD): Ein Muss für den Schutz Ihrer Investition

Ein Blitzeinschlag in der Nähe kann gewaltige Spannungsspitzen im Stromnetz verursachen. Diese können nicht nur Ihre Photovoltaikanlage, insbesondere den teuren Wechselrichter, zerstören, sondern auch empfindliche Elektronik im Haus wie Fernseher oder Computer.

Aus diesem Grund ist seit 2018 ein Überspannungsschutz (Surge Protective Device, SPD) für alle neuen Netzanschlüsse vorgeschrieben. Dieser wird direkt im Zählerschrank installiert und leitet gefährliche Überspannungen sicher zur Erde ab, bevor sie Schaden anrichten können. Ein solcher Schutz ist für Ihre wertvolle Neuanlage daher unverzichtbar.

[IMAGE: Moderner Zählerschrank mit SLS-Schalter und Platz für Smart Meter, klar beschriftet]

Platz für die Zukunft: Smart Meter und APZ-Feld

Die Digitalisierung der Energiewende erfordert moderne Messtechnik. Zukünftig werden alle Haushalte mit digitalen Stromzählern ausgestattet – mit sogenannten modernen Messeinrichtungen (mME) oder intelligenten Messsystemen (iMSys), besser bekannt als Smart Meter.

Ein normgerechter Zählerschrank muss dafür ausreichend Platz bieten:

• Zählerfeld: Der Platz für den Zähler selbst muss den heutigen Normen entsprechen.
• APZ-Feld (Abschlusspunkt Zählerplatz): Dies ist ein separater, abgedichteter Kommunikationsbereich im oberen Teil des Schranks. Hier wird die Technik für die Datenübertragung des Smart Meters untergebracht, getrennt von den spannungsführenden Teilen.

Ein alter Zählerschrank hat diese getrennten Bereiche nicht und bietet meist auch nicht genug Platz, um sie nachzurüsten.

Checkliste: Wann müssen Sie Ihren Zählerschrank erneuern?

Prüfen Sie Ihren Zählerschrank anhand dieser einfachen Fragen. Wenn Sie eine oder mehrere davon mit „Ja“ beantworten, ist ein Umbau sehr wahrscheinlich unumgänglich.

• Ist Ihr Zählerschrank noch mit schwarzen Schraubsicherungen als Hauptsicherung ausgestattet?
• Fehlt ein separater, von Ihnen bedienbarer Hauptschalter (SLS-Schalter)?
• Ist kein Überspannungsschutz (SPD) im oder nahe dem Zählerschrank verbaut?
• Besteht die Montageplatte, auf der Zähler und Sicherungen sitzen, aus schwarzem Kunststoff oder Holz?
• Ist der Platz so begrenzt, dass keine weiteren Komponenten mehr eingebaut werden können?
• Fehlt ein separater Bereich für Kommunikationstechnik (APZ-Feld) im oberen Teil?

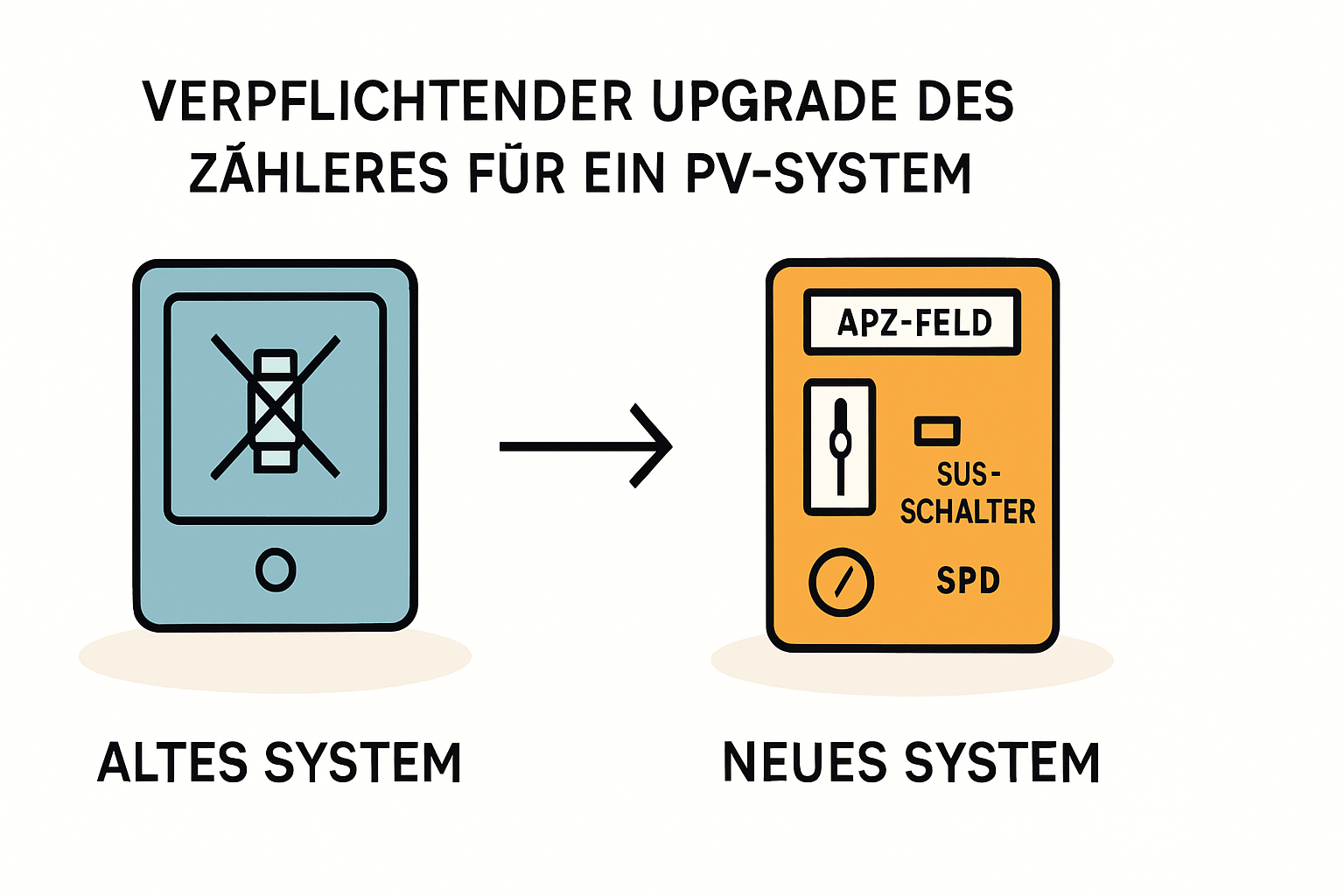

[IMAGE: Schemazeichnung, die den Unterschied zwischen altem und neuem Zählerschrank-Layout zeigt (z.B. mit/ohne APZ-Feld)]

Was kostet ein Zählerschrank-Umbau?

Ein notwendiger Umbau ist eine Investition in die Sicherheit und Zukunftsfähigkeit Ihrer Hauselektrik. In der Regel bewegen sich die Kosten für einen kompletten Austausch inklusive Material und Arbeitszeit durch einen Fachbetrieb zwischen 1.500 und 3.000 Euro. Die genaue Summe hängt von den Gegebenheiten vor Ort und dem Umfang der Arbeiten ab.

Diese Ausgaben sollten Sie von Anfang an in die Gesamtkalkulation der [INTERNAL LINK: /photovoltaik-kosten ‚Kosten einer Photovoltaikanlage‘] einbeziehen. Auch wenn es zunächst wie ein hoher Betrag erscheint: Ein moderner Zählerschrank schützt Ihre wertvolle PV-Anlage und stellt sicher, dass Ihr Haus für die digitalen Anforderungen der nächsten Jahrzehnte gerüstet ist.

Häufig gestellte Fragen (FAQ)

Muss der Zählerschrank immer komplett getauscht werden?

Nicht immer. In manchen Fällen kann ein bestehender Schrank erweitert oder modernisiert werden. Die Erfahrung zeigt jedoch, dass bei älteren Modellen ein kompletter Austausch oft die technisch saubere und langfristig wirtschaftlichere Lösung ist, da die grundlegende Struktur (z. B. das fehlende APZ-Feld) nicht nachgerüstet werden kann.

Wer entscheidet über die Notwendigkeit des Umbaus?

Letztendlich entscheidet darüber Ihr zuständiger Netzbetreiber. Er gibt die technischen Anschlussbedingungen (TAB) vor, die auf den VDE-Normen basieren. Ihr Elektroinstallateur ist verpflichtet, diese Vorgaben bei der Anmeldung Ihrer PV-Anlage umzusetzen und haftet für die korrekte Ausführung.

Kann ich den Umbau selbst durchführen?

Nein, auf keinen Fall. Arbeiten am Zählerschrank sind lebensgefährlich und dürfen ausschließlich von einem eingetragenen Elektrofachbetrieb durchgeführt werden, der vom Netzbetreiber zugelassen ist. Nur dieser darf die Anlage an das öffentliche Stromnetz anschließen.

Gibt es Förderungen für den Zählerschrank-Umbau?

Eine direkte Förderung nur für den Schrankumbau gibt es in der Regel nicht. Die Kosten sind jedoch Teil der Gesamtinvestition in Ihre Solaranlage. Prüfen Sie daher, ob die Gesamtkosten im Rahmen möglicher [INTERNAL LINK: /photovoltaik-förderung ‚Förderungen für Photovoltaik‘] anrechenbar sind.

Fazit: Eine Investition in Sicherheit und Zukunftssicherheit

Die Forderung nach einem Zählerschrank-Umbau ist in den meisten Fällen keine Schikane, sondern eine zwingende technische Voraussetzung für den sicheren und regelkonformen Betrieb Ihrer neuen Photovoltaikanlage. Der Umbau schützt nicht nur Ihre Investition vor Schäden durch Überspannung, sondern gewährleistet auch die Stabilität des Stromnetzes und macht Ihre Hauselektrik fit für die digitale Energiezukunft.

Betrachten Sie den Umbau daher als festen Bestandteil Ihres Vorhabens, eine [INTERNAL LINK: /photovoltaik-anlage-kaufen ‚Photovoltaik Anlage kaufen‘], und als wichtigen Beitrag zur Sicherheit Ihres Zuhauses.
