Die Werkzeug-Grundausstattung für den Wechselrichter-Anschluss: Von Aderendhülsenzange bis zum richtigen Schraubendreher

Die Solarmodule sind auf dem Dach, die Kabel verlegt – die Photovoltaikanlage ist fast bereit, sauberen Strom zu produzieren. Jetzt steht einer der kritischsten Schritte bevor: der elektrische Anschluss des Wechselrichters.

Über Sicherheit, Langlebigkeit und Leistung der gesamten Anlage entscheidet dabei nicht nur das Fachwissen, sondern vor allem die Qualität und Auswahl des richtigen Werkzeugs. Ein Aspekt, der oft übersehen wird – und doch der Schlüssel zu einer professionellen Installation ist.

Warum Spezialwerkzeug für den Wechselrichter-Anschluss unerlässlich ist

Der Anschluss eines Wechselrichters ist keine gewöhnliche Heimwerkeraufgabe, sondern eine elektrotechnische Arbeit, bei der hohe Gleich- und Wechselspannungen im Spiel sind. Die Verwendung von ungeeignetem Werkzeug ist nicht nur gefährlich, sondern kann auch zu gravierenden Langzeitschäden führen.

Forschung und Normen wie die VDE 0100-712 zeigen eindeutig: Fehlerhafte elektrische Verbindungen sind eine der Hauptursachen für Leistungsverluste und im schlimmsten Fall für Brände bei PV-Anlagen. Eine unsachgemäß gecrimpte Ader oder eine mit falschem Drehmoment angezogene Klemme erzeugt einen erhöhten Übergangswiderstand, an dem Wärme entsteht – eine schleichende Gefahr, die über Monate oder Jahre zu einem Defekt führen kann.

Ein praktisches Szenario: Stellen Sie sich eine Schraubklemme im Wechselrichter vor. Ein Standard-Schraubendreher ohne Drehmomentkontrolle führt entweder zu einer zu lockeren oder zu fest angezogenen Schraube.

• Zu locker: Die Verbindung hat Spiel, es kann zu Lichtbögen und Hitzeentwicklung kommen.

• Zu fest: Die Schraube oder das Gewinde werden beschädigt, das Kupferkabel wird gequetscht und der Querschnitt verringert. Die Folge ist ebenfalls eine unsichere Verbindung mit gefährlicher Wärmeentwicklung.

Die Erfahrung zeigt: Die Investition in gutes Werkzeug ist gering im Vergleich zu den Kosten, die ein Schaden oder die aufwendige Fehlersuche an einer leistungsschwachen Anlage verursachen kann.

Die unverzichtbare Werkzeugliste für eine sichere Verbindung

Für den sicheren und normgerechten Anschluss eines Wechselrichters benötigen Sie eine spezifische Auswahl an Werkzeugen. Die folgende Liste erklärt, welche Werkzeuge essenziell sind und warum das herkömmliche Set aus dem Hobbykeller hier nicht ausreicht.

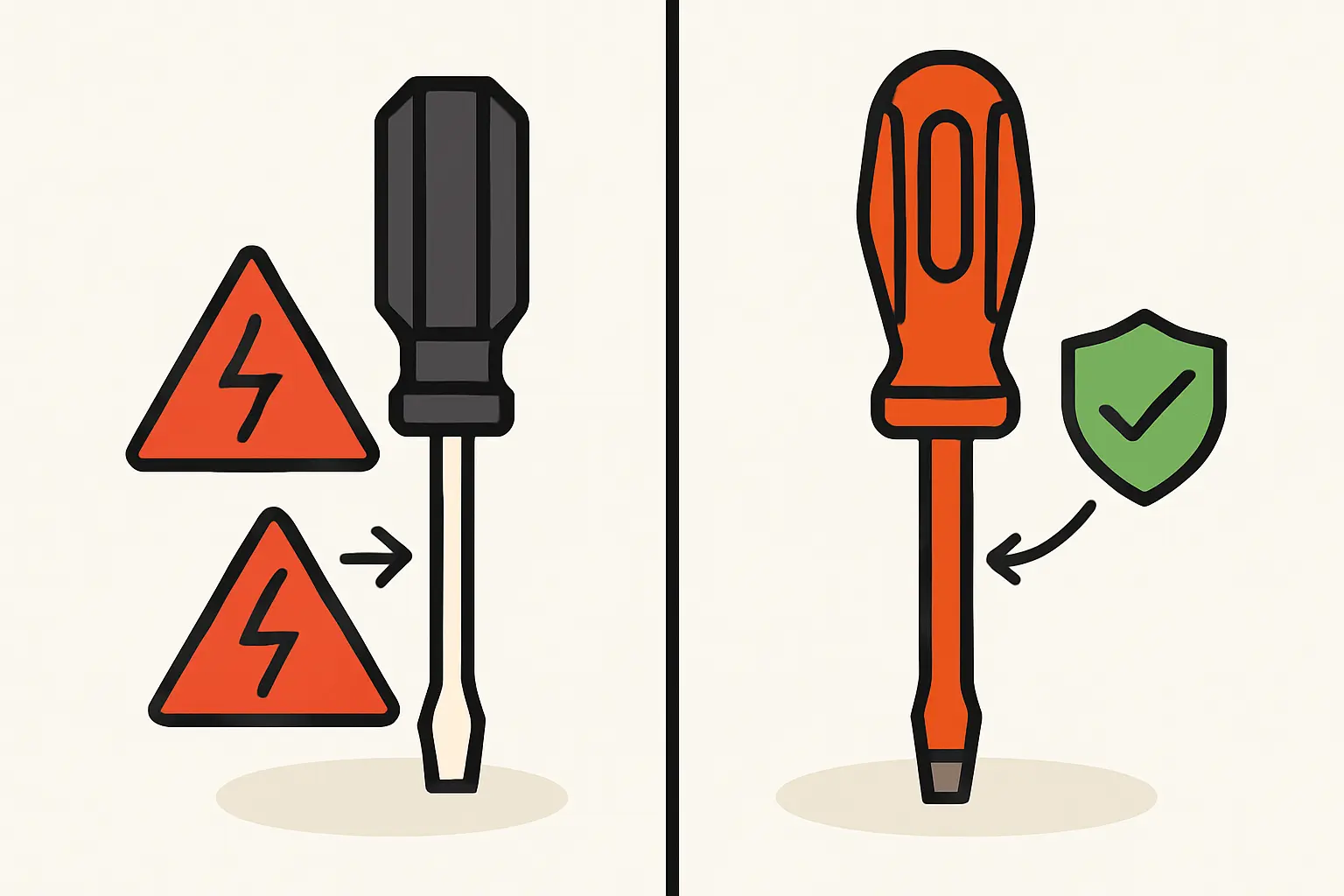

1. VDE-isolierte Schraubendreher: Ihr Schutz vor Stromschlägen

Das Wichtigste bei Arbeiten an elektrischen Anlagen ist die persönliche Sicherheit. VDE-isolierte Schraubendreher sind speziell dafür konzipert. Ihre Schutzisolierung schützt garantiert bis 1.000 Volt Wechselspannung (AC) beziehungsweise 1.500 Volt Gleichspannung (DC). Jedes einzelne Werkzeug wird geprüft – oft in einem Wasserbad bei 10.000 Volt.

Ein normaler Schraubendreher mit einem einfachen Kunststoffgriff bietet diesen zertifizierten Schutz nicht. Selbst wenn die Anlage vermeintlich spannungsfrei geschaltet ist, können Restspannungen in den Kondensatoren des Wechselrichters vorhanden sein.

Was Sie benötigen:

• Ein Set mit verschiedenen Größen von Schlitz- und Kreuzschlitz-Schraubendrehern (Pozidriv PZ und Phillips PH).
• Achten Sie auf das VDE-Prüfzeichen (ein Dreieck mit VDE) und die Spannungsangabe „1000 V“.

Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher

Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 1000 Watt 800 Watt - 2,7 kWh

Ab 1.299,00 €

Produkt ansehen

2. Die Aderendhülsenzange: Der Garant für perfekten Kontakt

Flexible, feindrähtige Kupferkabel, wie sie für den Anschluss verwendet werden, dürfen niemals ohne Vorbehandlung in Schraubklemmen eingeführt werden. Die feinen Drähte würden sich aufspreizen und nur punktuell Kontakt herstellen. Hier kommen Aderendhülsen ins Spiel, die die Drähte zu einer kompakten Einheit zusammenfassen.

Doch eine Aderendhülse ist nur so gut wie ihre Verpressung (Crimpung). Dafür ist eine spezielle Aderendhülsenzange (auch Crimpzange genannt) zwingend erforderlich. Sie verformt die Hülse mit einem definierten, gleichmäßigen Druck zu einem sauberen Vierkant- oder Sechskantprofil.

Typischer Fehler: Viele Anwender versuchen, die Hülse mit einer Kombizange oder sogar einer Wasserpumpenzange zu quetschen. Das Ergebnis ist eine ungleichmäßige, unzuverlässige Verbindung, die sich durch Vibrationen und Temperaturschwankungen lockern kann. Dies ist eine tickende Zeitbombe für Ihre Anlage. Ganz gleich, ob Sie eine große Anlage für Ihr Zuhause oder ein Balkonkraftwerk anschließen – dieser Schritt ist entscheidend.

3. Der Drehmomentschraubendreher: Präzision statt Schätzung

Hersteller von Wechselrichtern schreiben in ihren Installationshandbüchern exakte Anzugsdrehmomente für alle wichtigen Anschlussklemmen vor (z. B. 1,5 Nm). Diese Vorgaben sind keine Empfehlungen, sondern verpflichtende Anweisungen, um die Garantie zu erhalten und einen sicheren Betrieb zu gewährleisten.

Ein Drehmomentschraubendreher ist das einzige Werkzeug, mit dem sich diese Werte präzise einhalten lassen. Sie stellen den gewünschten Wert ein, und das Werkzeug signalisiert durch ein Klickgeräusch oder ein Durchrutschen, wenn das Zieldrehmoment erreicht ist. „Handfest anziehen“ ist bei der Elektrotechnik ein unzulässiges Glücksspiel.

Praxisbeispiel: Die Anschlussklemmen für die DC-Solarkabel an einem Wechselrichter für Photovoltaik sind oft filigran. Ein zu hohes Drehmoment kann das gesamte Klemmenmodul im Inneren des Geräts beschädigen – eine teure Reparatur wäre die Folge.

4. Weitere wichtige Helfer: Abisolierzange, Seitenschneider & Co.

Neben den drei Hauptwerkzeugen runden folgende Helfer die professionelle Ausstattung ab:

• Automatische Abisolierzange: Sie entfernt die Kabelisolierung auf die exakte Länge, ohne die darunterliegenden Kupferdrähte zu beschädigen – anders als ein Schnitt mit dem Messer, der schnell den Leiterquerschnitt reduziert.

• VDE-isolierter Seitenschneider: Zum sauberen Ablängen von Kabeln. Auch hier ist die VDE-Isolierung ein Muss für die Sicherheit.

• Zweipoliger Spannungsprüfer (z. B. Duspol): Dies ist das einzige verlässliche Instrument, um die Spannungsfreiheit an allen Polen (AC und DC) vor Arbeitsbeginn zu prüfen. Ein einpoliger Phasenprüfer, umgangssprachlich „Lügenstift“, ist dafür ungeeignet und nicht zulässig.

Die korrekte Handhabung dieser Werkzeuge ist entscheidend, egal ob Sie Ihre Photovoltaik installieren oder die Arbeit eines Fachbetriebs beurteilen möchten.

FAQ – Häufig gestellte Fragen zum Werkzeug für den Wechselrichteranschluss

Muss ich dieses Werkzeug kaufen, auch wenn ein Elektriker die Anlage anschließt?
Nein, der ausführende Fachbetrieb muss über dieses Werkzeug verfügen. Das Wissen darüber hilft Ihnen jedoch, die Qualität der Arbeit zu beurteilen. Wenn ein Installateur ohne Drehmomentschraubendreher oder mit einer Kombizange an den Klemmen arbeitet, ist das ein klares Warnsignal.

Was genau bedeutet die Angabe „VDE 1000 V“?
Es bedeutet, dass das Werkzeug vom Verband der Elektrotechnik Elektronik Informationstechnik e.V. (VDE) geprüft und für Arbeiten an Anlagen bis 1.000 Volt Wechselspannung zugelassen ist. Die Prüfung selbst erfolgt bei einer deutlich höheren Spannung, um eine große Sicherheitsmarge zu gewährleisten.

Reicht nicht auch ein günstiges Werkzeugset aus dem Baumarkt?
Bei VDE-Werkzeug gibt es große Qualitätsunterschiede. Günstige Produkte haben oft eine weniger langlebige Isolierung oder unpräzise Mechaniken (z. B. bei Crimpzangen). Die Erfahrung vieler Installateure – und auch unsere bei Photovoltaik.info – zeigt: Wer hier spart, zahlt später doppelt, und zwar durch unsichere Verbindungen oder sogar Unfälle.

Wo finde ich die Drehmoment-Angaben für meinen Wechselrichter?
Diese wichtigen Informationen stehen immer im Installations- und Montagehandbuch des Wechselrichterherstellers im Kapitel zum elektrischen Anschluss.

Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets

8000 Watt Photovoltaikanlagen inkl. 10,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial

6.299,00 €

Produkt ansehen

Fazit: Qualität beim Werkzeug ist eine Investition in Ihre Sicherheit

Der fachgerechte Anschluss des Wechselrichters ist das Herzstück einer jeden PV-Anlage. Eine sichere, langlebige und leistungsstarke Photovoltaik für das Einfamilienhaus steht und fällt mit der Qualität der elektrischen Verbindungen. Die Verwendung von VDE-isolierten Schraubendrehern, einer professionellen Aderendhülsenzange und einem Drehmomentschraubendreher ist daher keine Kür, sondern eine absolute Pflicht.

Bei Photovoltaik.info legen wir Wert darauf, nicht nur über die großen Komponenten wie Module und Speicher, sondern auch über diese entscheidenden Details aufzuklären. Denn nur so stellen Sie sicher, dass Ihre Investition über Jahrzehnte hinweg sicher und zuverlässig sauberen Strom erzeugt.

Weitere praxisnahe Informationen zur Auswahl der richtigen Komponenten und zur Planung Ihrer Anlage finden Sie direkt auf Photovoltaik.info.
