Werkzeug und Material für die fachgerechte Erdung einer PV-Anlage

Eine Photovoltaikanlage auf dem Dach ist ein sichtbares Zeichen für moderne Energiegewinnung. Doch was oft unsichtbar bleibt, ist für die Sicherheit und Langlebigkeit der Anlage umso entscheidender: die fachgerechte Erdung samt Potentialausgleich.

Beides ist kein optionales Extra, sondern ein fundamentaler und gesetzlich vorgeschriebener Teil der Elektroinstallation. Ohne sie setzen Sie nicht nur Ihre teure Investition, sondern auch das Gebäude und seine Bewohner einem erheblichen Risiko aus.

Dieser Beitrag erklärt, welche Materialien und Werkzeuge für diese essenzielle Sicherheitsmaßnahme notwendig sind und warum jeder einzelne Bestandteil eine unverzichtbare Rolle spielt.

Warum sind Erdung und Potentialausgleich unverzichtbar?

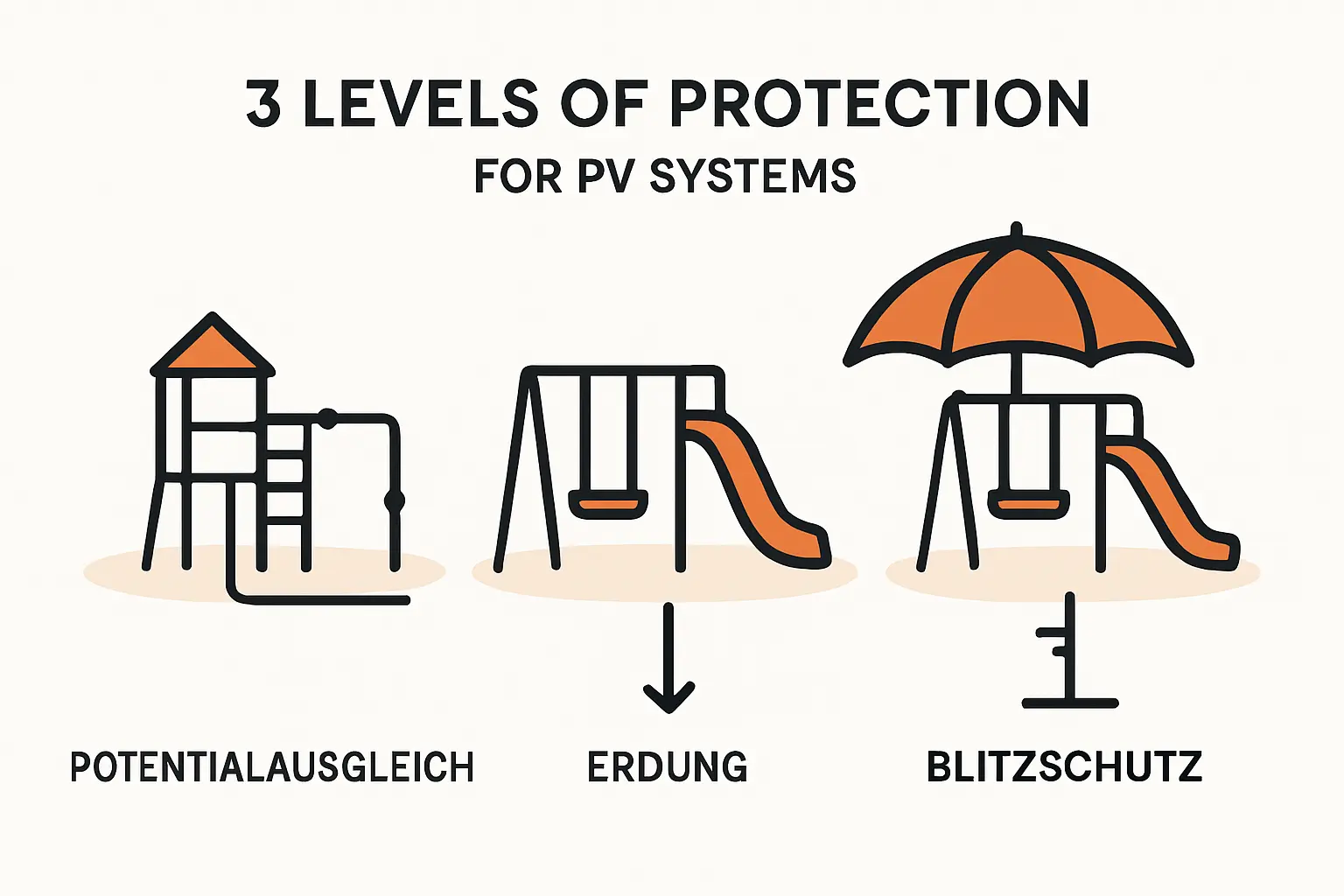

Bevor wir uns den Materialien widmen, ist es wichtig, den Zweck dieser Maßnahmen zu verstehen. Stellen Sie sich die Erdung als den Sicherheitsanker Ihrer PV-Anlage vor. Sie erfüllt drei zentrale Aufgaben:

1. Personenschutz: Bei einem Defekt, etwa einer beschädigten Kabelisolierung, könnten metallische Teile der Anlage wie die Modulrahmen oder das Montagesystem unter Spannung stehen. Die Erdung leitet diesen gefährlichen Strom sicher in die Erde ab und verhindert so lebensgefährliche Stromschläge.

2. Blitzschutz: Die exponierte Lage auf dem Dach macht eine PV-Anlage anfällig für Blitzeinschläge. Eine korrekt installierte Erdung, die oft Teil eines umfassenden Blitzschutzsystems ist, bietet einen kontrollierten Pfad für die immense Energie eines Blitzes. So schützt sie das Gebäude vor Bränden und den Wechselrichter vor Zerstörung.

3. Anlagenschutz: Auch ohne direkten Blitzeinschlag können durch nahegelegene Einschläge oder Schalthandlungen im Stromnetz Überspannungen entstehen. Der Potentialausgleich sorgt dafür, dass alle leitfähigen Teile der Anlage (Module, Gestell etc.) auf dem gleichen elektrischen Potential liegen. Dies verhindert Spannungsunterschiede, die empfindliche Bauteile wie den Wechselrichter beschädigen könnten.

Die Erfahrung zeigt, dass Schäden an Wechselrichtern häufig auf einen mangelhaften Überspannungsschutz zurückzuführen sind, dessen Basis eine saubere Erdung bildet.

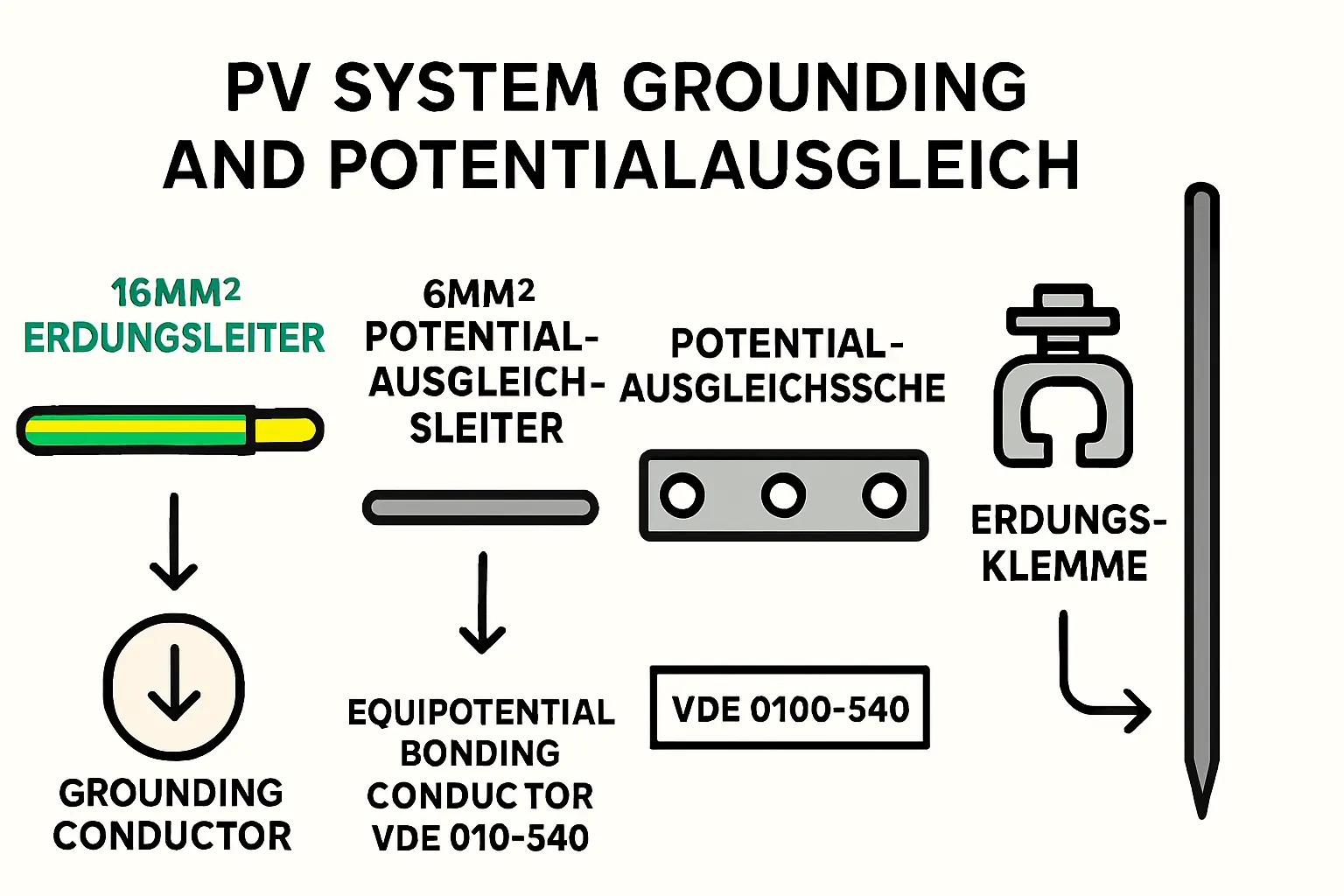

Die zentralen Komponenten für eine sichere Erdung

Eine normgerechte Erdung nach den geltenden VDE-Vorschriften ist kein Hexenwerk, erfordert aber die richtigen, aufeinander abgestimmten Materialien. Die folgenden Komponenten spielen dabei die Hauptrollen.

Der Erdungsleiter (Schutzleiter)

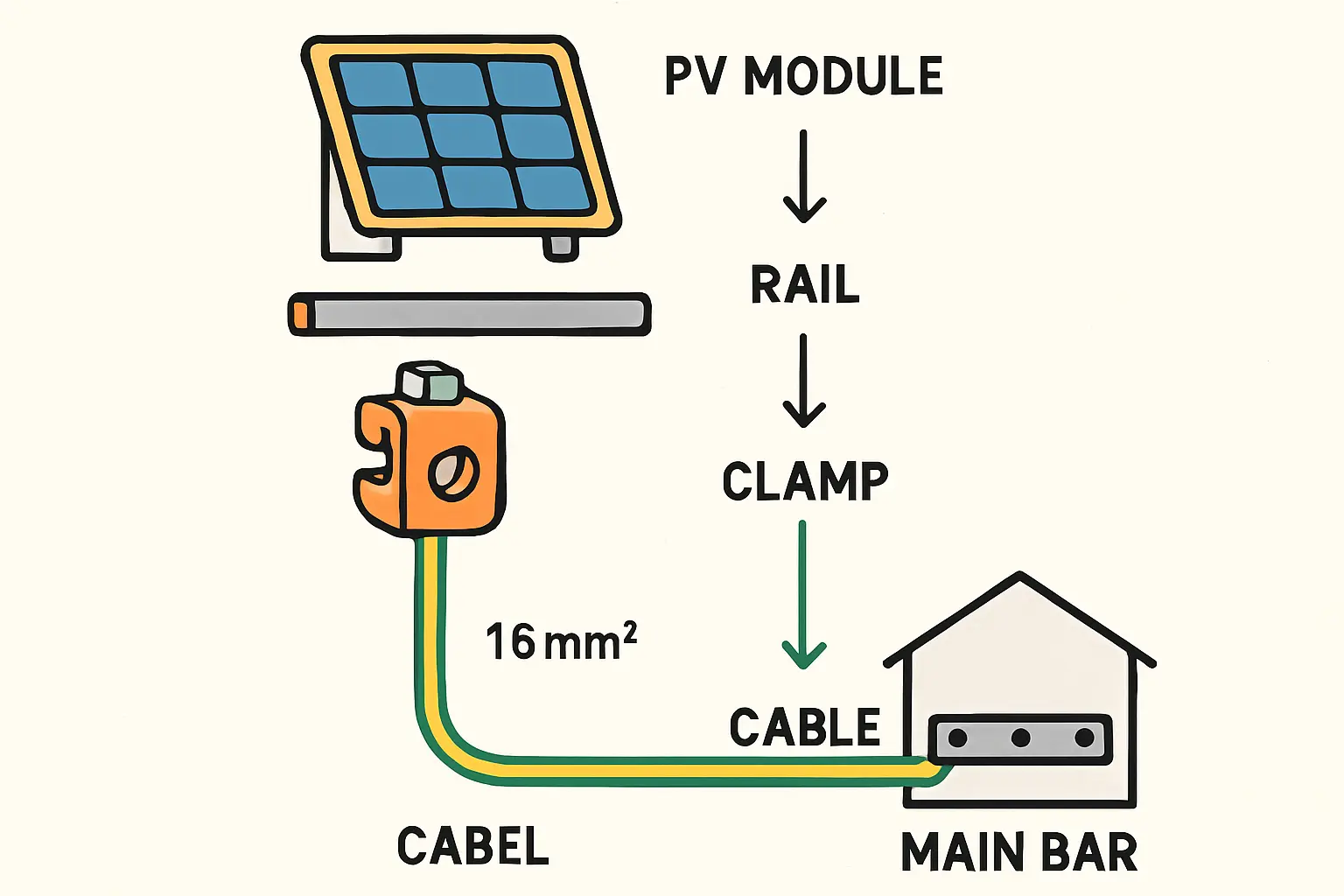

Der Erdungsleiter ist die Hauptschlagader des gesamten Schutzsystems. Er verbindet die Potentialausgleichsschiene der PV-Anlage direkt mit dem Haupt-Erdungspunkt des Hauses (z. B. dem Fundamenterder). Seine Aufgabe ist es, im Fehlerfall hohe Ströme sicher und ohne Überhitzung abzuleiten.

• Material: In der Regel wird hochleitfähiges Kupfer verwendet. Auch verzinkter Stahl oder Aluminium sind möglich, wobei die Verbindungsstellen hier besondere Sorgfalt erfordern, um Korrosion zu vermeiden.
• Querschnitt: Der Querschnitt ist entscheidend. Laut Norm muss ein Kupfer-Erdungsleiter einen Querschnitt von mindestens 16 mm² aufweisen, wenn er nicht vor mechanischer Beschädigung geschützt ist. Damit hält er auch der enormen Energie eines Blitzes stand.

Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher

Anker Solix Solarbank 3 E2700

Bisher bei uns 999,00 € Ursprünglicher Preis war: 999,00 €799,00 €Aktueller Preis ist: 799,00 €.

Produkt ansehen

Die Potentialausgleichsschiene (PAS)

Die Potentialausgleichsschiene ist der zentrale Knotenpunkt des Systems. Man kann sie sich als einen Verteiler vorstellen, an dem alle metallischen Teile zusammenlaufen. Sie gleicht jegliche Spannungsunterschiede zwischen diesen Teilen aus.

An die PAS werden angeschlossen:

• Die Metallrahmen aller Solarmodule
• Das metallische Montagesystem
• Der Erdungsleiter, der zur Haupterdungsschiene des Gebäudes führt

Die Funktionsweise des Potentialausgleichs bei PV-Anlagen ist ein komplexes, aber essenzielles Thema und bildet die Basis für den Schutz vor Überspannungsschäden.

Anschlussklemmen und Verbinder

Anschlussklemmen sind die stillen Helden der Installation. Sie stellen die physische Verbindung zwischen dem Erdungsleiter und den einzelnen Komponenten wie Modulrahmen oder Montageschiene her. Ihre Qualität ist entscheidend für eine dauerhaft sichere Verbindung.

• Material: Hier ist Korrosionsbeständigkeit das oberste Gebot. Zum Einsatz kommen ausschließlich Klemmen aus Edelstahl (V2A/V4A) oder feuerverzinktem Stahl.
• Funktion: Sie müssen sich fest in das Material „beißen“, um eine leitfähige Verbindung zu garantieren, die sich auch über Jahrzehnte hinweg weder durch Temperaturschwankungen noch durch Vibrationen löst.

Der Fundamenterder oder Tiefenerder

Ein entscheidender Schritt ist die Verbindung mit dem Erdreich. Hier gibt es zwei gängige Methoden:

• Fundamenterder: Bei Neubauten wird ein Ringerder aus verzinktem Stahl direkt in das Betonfundament des Hauses eingelegt. Dies ist die effektivste und langlebigste Form der Erdung.
• Tiefenerder: Bei Bestandsgebäuden ohne Fundamenterder muss ein sogenannter Tiefenerder nachgerüstet werden. Dabei werden lange Metallstäbe (meist aus verzinktem Stahl) so tief ins Erdreich getrieben, bis ein ausreichend niedriger Erdungswiderstand erreicht ist. Viele Kunden in Bestandsbauten benötigen diese Nachrüstung, um die Sicherheitsnormen zu erfüllen.

Benötigtes Werkzeug für die Installation

Auch wenn die Erdung eine Aufgabe für den zertifizierten Elektriker ist, hilft das Wissen um das benötigte Werkzeug, die Professionalität der Arbeit einzuschätzen. Die Installation erfordert mehr als nur einen Schraubendreher.

• Crimp- oder Presszange: Für die Herstellung sicherer Verbindungen von Kabelschuhen auf den großquerschnittigen Erdungsleitern.
• Drehmomentschlüssel: Unerlässlich, um alle Schraubverbindungen an den Klemmen mit dem exakt vorgeschriebenen Drehmoment anzuziehen. Zu lose Verbindungen führen zu hohen Übergangswiderständen, zu feste können das Material beschädigen.
• Abisolierwerkzeug: Für das saubere Entfernen der Kabelisolierung ohne Beschädigung der Kupferlitzen.
• Erdungsmessgerät: Mit diesem speziellen Messgerät prüft die Fachkraft nach der Installation, ob der Widerstand zum Erdreich niedrig genug ist, um die Schutzfunktion zu gewährleisten.

Diese Werkzeuge gehören zur professionellen Ausrüstung, wie sie für die Gesamtinstallation auch in unserer Schritt-für-Schritt-Anleitung zur PV-Montage beschrieben wird.

Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets

15000 Watt Photovoltaikanlagen inkl. 15,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial

9.999,00 €

Produkt ansehen

FAQ – Wichtige Fragen zur Erdung und zum Potentialausgleich

Muss jede PV-Anlage geerdet werden?
Ja, ausnahmslos. Die deutschen VDE-Normen (insbesondere die VDE 0100-712) schreiben eine Erdung und einen Potentialausgleich für alle PV-Anlagen vor. Dies dient dem Schutz von Personen und der Anlage selbst.

Kann ich die Erdung selbst vornehmen, um Kosten zu sparen?
Davon ist dringend abzuraten. Arbeiten an der elektrischen Anlage, insbesondere an Schutzeinrichtungen wie der Erdung, dürfen nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Fehler können fatale Folgen haben und führen zum Erlöschen von Garantie- und Versicherungsansprüchen.

Was ist der Unterschied zwischen Erdung und Potentialausgleich?
Einfach gesagt: Die Erdung verbindet die Anlage mit der Erde, um Fehlerströme abzuleiten. Der Potentialausgleich verbindet alle metallischen Teile der Anlage miteinander, um gefährliche Spannungsunterschiede zwischen ihnen zu verhindern. Beides zusammen bildet das vollständige Schutzkonzept.

Ist mein Haus bereits ausreichend geerdet?
Das hängt vom Baujahr und Zustand Ihrer Hauselektrik ab. Ein Elektriker muss vor Ort prüfen, ob ein normgerechter Haupt-Potentialausgleich und ein wirksamer Erder (z. B. Fundamenterder) vorhanden sind, an den sich die PV-Anlage anschließen lässt.

Fazit: Sicherheit als Fundament Ihrer Solaranlage

Die Wahl der richtigen Materialien und Werkzeuge für die Erdung ist kein Detail, sondern das Fundament für einen sicheren und langlebigen Betrieb Ihrer Photovoltaikanlage. Komponenten wie ein ausreichend dimensionierter Erdungsleiter, korrosionsbeständige Klemmen und eine fachmännisch installierte Potentialausgleichsschiene sind unverzichtbar. Sie schützen nicht nur Ihre Investition, sondern vor allem die Menschen, die im Gebäude leben.

Die Zusammenstellung der richtigen Komponenten erfordert jedoch Fachwissen. Um Ihnen die normgerechte Installation zu erleichtern, finden Sie im Shop von Photovoltaik.info durchdachte Komplettsets. Diese enthalten alle benötigten Bauteile, abgestimmt auf typische Anlagengrößen – damit Ihre Anlage von Anfang an effizient und vor allem sicher ist.
