Die richtige Verkabelung für Ihr Balkonkraftwerk: Von MC4-Steckern bis zum optimalen Kabelquerschnitt

Bei der Anschaffung eines Balkonkraftwerks liegt der Fokus meist auf den Solarmodulen und dem Wechselrichter, während die Verkabelung oft nur als Zubehör betrachtet wird. Doch gerade diese unscheinbaren Komponenten entscheiden maßgeblich über die Effizienz und Sicherheit Ihrer gesamten Anlage. Ein falscher Kabelquerschnitt oder ein minderwertiger Stecker kann die Leistung unbemerkt drosseln und im schlimmsten Fall sogar ein Sicherheitsrisiko darstellen.

In diesem Beitrag erfahren Sie, warum die Wahl der richtigen Kabel ebenso wichtig ist wie die der Hauptkomponenten und wie Sie Leistungsverluste von vornherein vermeiden.

Warum die richtigen Solarkabel entscheidend sind

Solarkabel sind weit mehr als einfache Stromleitungen. Sie sind das Nervensystem Ihres Balkonkraftwerks und müssen über Jahrzehnte hinweg extremen Bedingungen standhalten. Permanent sind sie der Witterung ausgesetzt: praller UV-Strahlung im Sommer, eisigen Temperaturen im Winter und ständiger Feuchtigkeit durch Regen und Schnee.

Dabei kommt es auf zwei zentrale Aspekte an:

1. Leistung: Falsch dimensionierte Kabel verursachen einen elektrischen Widerstand, der einen Teil Ihres mühsam erzeugten Solarstroms in Wärme umwandelt. Dieser wertvolle Strom geht Ihnen dadurch verloren.

2. Sicherheit: Minderwertige Steckverbindungen oder eine beschädigte Isolierung können zu Kurzschlüssen oder sogar Bränden führen.

Die Erfahrung zeigt, dass eine sorgfältige Auswahl der Verkabelung eine der einfachsten und kostengünstigsten Maßnahmen ist, um den Erfolg Ihrer Anlage langfristig zu sichern.

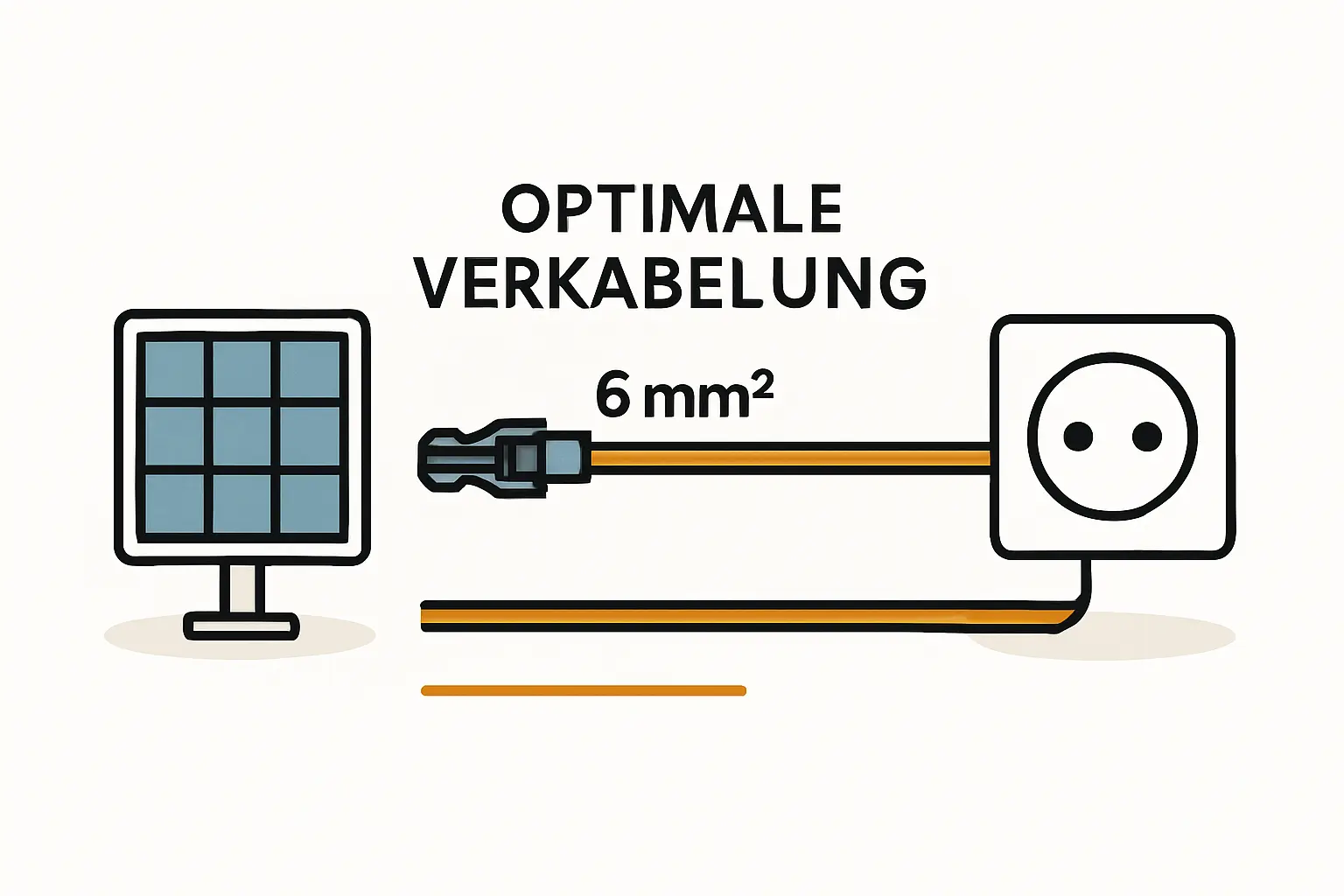

Der Kabelquerschnitt: Das Nadelöhr für Ihren Solarstrom

Stellen Sie sich einen Gartenschlauch vor: Durch einen dünnen Schlauch fließt bei gleichem Druck deutlich weniger Wasser als durch einen dicken. Ähnlich verhält es sich mit dem Kabelquerschnitt bei einem Solarkabel. Ein zu geringer Querschnitt (gemessen in Quadratmillimetern, mm²) erhöht den elektrischen Widerstand und bremst den Stromfluss.

Bei Balkonkraftwerken kommen hauptsächlich Kabel mit Querschnitten von 2,5 mm², 4 mm² und 6 mm² zum Einsatz. Die Auswirkungen auf den Leistungsverlust sind erheblich:

• Bei einer Kabellänge von 10 Metern und einer Leistung von 800 Watt führt ein 2,5 mm² Kabel bereits zu einem Leistungsverlust von über 1 %.

• Ein 4 mm² Kabel reduziert diesen Verlust auf etwa 0,63 %.

• Mit einem 6 mm² Kabel sinkt der Verlust sogar auf nur noch 0,42 %.

Was auf den ersten Blick geringfügig erscheint, summiert sich über die Lebensdauer der Anlage von 20 Jahren und mehr. Ein Prozent weniger Ertrag kann bedeuten, dass Sie auf Dutzende Kilowattstunden Strom verzichten, die Sie sonst eingespart hätten. Aus diesem Grund hat sich für die meisten Anwendungen ein Querschnitt von 4 mm² oder 6 mm² als Standard etabliert.

Praxisbeispiel: Bei einem modernen 800-Watt-Balkonkraftwerk kann ein unnötiger Leistungsverlust von 1 % über 20 Jahre einen finanziellen Unterschied von über 50 Euro ausmachen. Die Mehrkosten für ein hochwertigeres Kabel sind dagegen gering.

MC4-Stecker: Die unscheinbaren Helden der Verbindung

Nahezu jedes moderne Solarmodul und jeder Wechselrichter für ein Balkonkraftwerk verwendet sogenannte MC4-Stecker. Diese standardisierten Steckverbinder sind speziell für den Einsatz im Freien konzipiert: Sie sind wasserdicht, verriegeln sicher und gewährleisten eine dauerhaft stabile elektrische Verbindung.

Doch auch hier gibt es erhebliche Qualitätsunterschiede. Günstige Nachbauten weisen oft ungenaue Passformen oder minderwertige Kontaktflächen auf. Dies kann zu Übergangswiderständen führen, die nicht nur den Ertrag des Balkonkraftwerks schmälern, sondern im Extremfall durch Überhitzung zur Brandgefahr werden.

Achten Sie daher bei Steckern und Verlängerungskabeln immer auf anerkannte Prüfsiegel wie TÜV oder CE. Diese Zertifikate garantieren, dass die Produkte die geltenden Sicherheitsnormen erfüllen.

Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher

Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 2000 Watt 800 Watt - 5,4 kWh

Ab 2.099,00 €

Produkt ansehen

Woran Sie hochwertige Solarkabel erkennen

Ein qualitativ hochwertiges Solarkabel unterscheidet sich in mehreren Punkten von einer einfachen Leitung aus dem Baumarkt. Es ist für eine Lebensdauer von über 25 Jahren selbst unter widrigsten Bedingungen ausgelegt.

Achten Sie auf folgende Merkmale:

• UV- und Witterungsbeständigkeit: Die äußere Hülle muss aus einem Material bestehen, das durch Sonneneinstrahlung nicht porös wird. Gute Kabel sind für Temperaturbereiche von -40 °C bis +90 °C ausgelegt.

• Doppelte Isolierung: Aus Sicherheitsgründen sind Solarkabel doppelt isoliert. Dies schützt vor elektrischen Schlägen, selbst wenn die äußere Hülle beschädigt werden sollte.

• Material: Hochwertige Kabel verwenden als Isoliermaterial vernetztes Polyolefin statt einfachem PVC. Es ist robuster, langlebiger und im Brandfall flammwidrig.

• Flexibilität: Trotz ihrer Robustheit sollten die Kabel flexibel genug sein, um sie auch um Ecken und Kanten sauber verlegen zu können.

Viele Kunden entscheiden sich daher für Komplettsets, wie sie auch auf Photovoltaik.info angeboten werden, da bei diesen die Qualität und Kompatibilität aller Komponenten bereits berücksichtigt ist.

Praktische Tipps für die sichere Verlegung

Die beste Verkabelung nützt nichts, wenn sie unsachgemäß installiert wird. Beachten Sie bei der Montage Ihres Balkonkraftwerks folgende Grundregeln:

• Mechanischen Schutz gewährleisten: Verlegen Sie Kabel so, dass sie nicht geknickt, gequetscht oder über scharfe Kanten gezogen werden.

• Befestigung: Nutzen Sie UV-beständige Kabelbinder oder Kabelkanäle, um die Leitungen sicher zu fixieren und ein Herumflattern im Wind zu verhindern.

• Steckverbindungen schützen: Auch wenn MC4-Stecker wasserdicht sind, sollten sie nicht dauerhaft in Pfützen oder stehendem Wasser liegen. Hängen Sie die Verbindungen am besten etwas auf, sodass Wasser ablaufen kann.

• Biegeradien einhalten: Vermeiden Sie extrem enge Kurven. Als Faustregel gilt: Der Biegeradius sollte mindestens das Fünffache des Kabeldurchmessers betragen.

Die finale Verbindung zur Haussteckdose ist ein besonders wichtiger Schritt. Detaillierte Informationen, wie Sie Ihr Balkonkraftwerk richtig an die Steckdose anschließen, finden Sie in unserem weiterführenden Ratgeber.

Häufige Fragen zur Verkabelung von Balkonkraftwerken (FAQ)

Kann ich Solarkabel selbst verlängern?

Ja, das ist problemlos möglich. Verwenden Sie dafür spezielle MC4-Verlängerungskabel mit dem passenden Querschnitt. Achten Sie darauf, Stecker und Buchse vom selben Hersteller zu verwenden, um eine perfekte Passform und Dichtigkeit zu gewährleisten.

Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets

20000 Watt Photovoltaikanlagen inkl. 20,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial

12.999,00 €

Produkt ansehen

Welcher Kabelquerschnitt ist für mein 800-Watt-Balkonkraftwerk ideal?

Für Kabellängen bis etwa 15 Meter ist ein Querschnitt von 4 mm² eine sehr gute und wirtschaftliche Wahl. Bei größeren Distanzen zum Wechselrichter oder zur Einspeisesteckdose empfiehlt sich ein 6 mm² Kabel, um die Leistungsverluste so gering wie möglich zu halten.

Wie viel Leistung verliere ich durch zu dünne Kabel?

Wie die Beispiele im Text zeigen, verursacht ein 2,5-mm²-Kabel bei 10 Metern Länge bereits einen Leistungsverlust von über 1 %, während es bei einem 6-mm²-Kabel nur rund 0,4 % sind. Dieser Unterschied wirkt sich direkt auf Ihren jährlichen Stromertrag aus.

Sind die mitgelieferten Kabel in Komplettsets ausreichend?

In der Regel ja. Seriöse Anbieter legen ihren Sets Kabel bei, die für Standardinstallationen (z. B. Montage am Balkongeländer) ausreichend dimensioniert sind. Prüfen Sie vor dem Kauf, ob die mitgelieferte Länge für Ihren individuellen Montageort ausreicht.

Fazit: Qualität bei der Verkabelung zahlt sich aus

Auch wenn die Verkabelung nur einen kleinen Teil der Gesamtkosten eines Balkonkraftwerks ausmacht, ist ihre Rolle für Leistung und Sicherheit nicht zu unterschätzen. Die Investition in hochwertige Kabel mit ausreichendem Querschnitt und zertifizierte MC4-Steckverbinder zahlt sich durch eine höhere Langlebigkeit und Effizienz Ihrer Anlage aus. Sie stellen damit sicher, dass der auf Ihren Modulen erzeugte Strom auch wirklich in Ihrer Steckdose ankommt – und das für die nächsten 20 Jahre und länger.

Im Shop von Photovoltaik.info finden Sie Komplettsets, die auf typische Anlagengrößen abgestimmt sind und bereits hochwertige, passende Kabel enthalten.

Weitere praxisnahe Informationen zur Auswahl der richtigen Komponenten finden Sie direkt auf Photovoltaik.info.
