Wer zum ersten Mal über eine eigene Photovoltaikanlage nachdenkt, dem kommt oft eine Frage in den Sinn: Wie werden die Solarmodule eigentlich auf dem Dach befestigt? Die verständliche Idee, sie einfach direkt auf den Dachziegeln zu verschrauben, ist aus statischen und sicherheitstechnischen Gründen jedoch undenkbar. Denn ein Dach ist mehr als nur seine sichtbare Hülle. Seine wahre Stärke liegt in der unsichtbaren Struktur darunter – und genau dort muss eine PV-Anlage sicher verankert werden.
Wir erklären Ihnen das grundlegende Prinzip der Unterkonstruktion und warum Dachhaken und Montageschienen keine optionalen Zubehörteile sind, sondern das unverzichtbare Fundament für eine sichere, langlebige und leistungsfähige Solaranlage auf Ihrem Schrägdach.

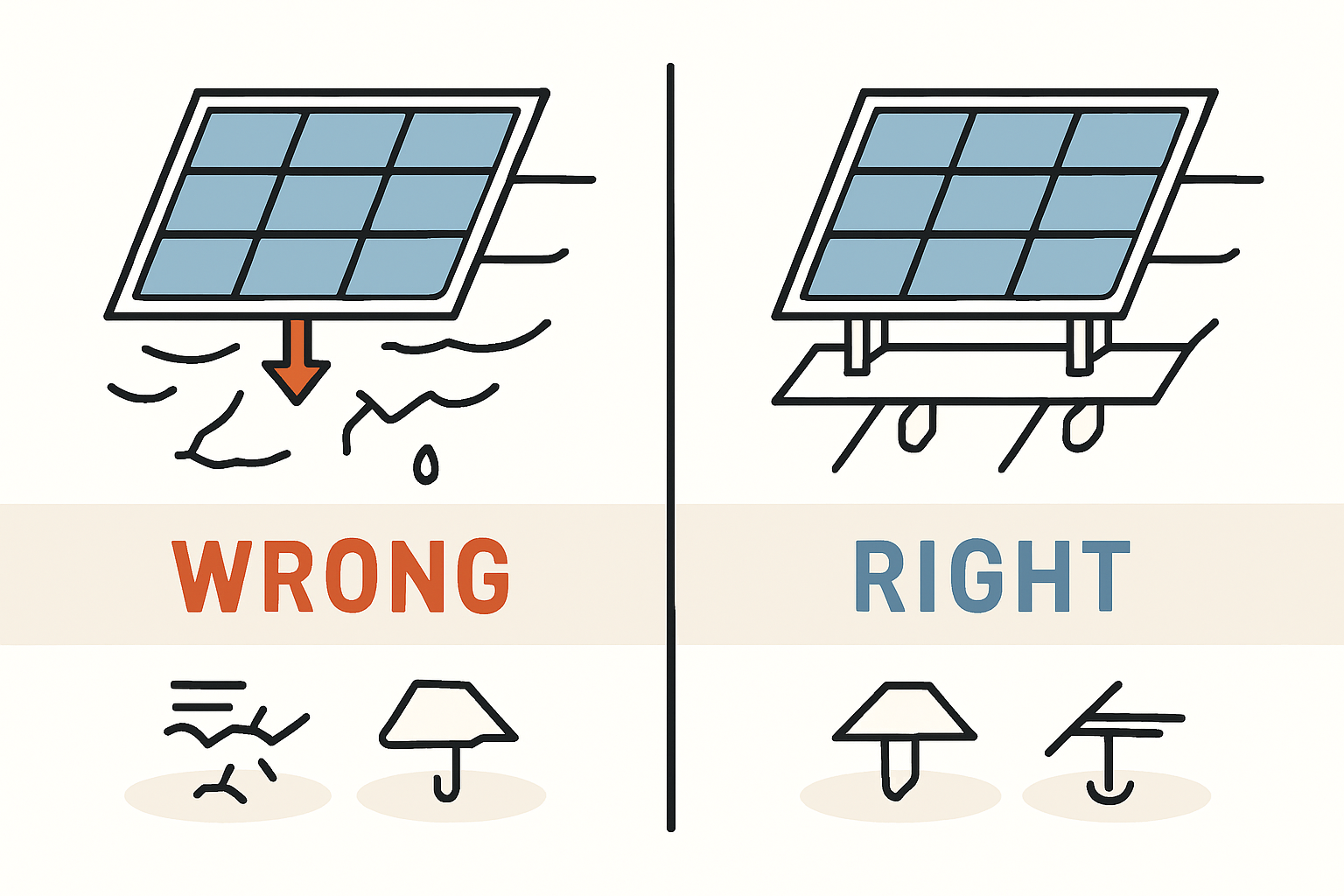

Warum Solarmodule nicht direkt auf Dachziegel gehören
Dachziegel erfüllen eine einzige, aber entscheidende Aufgabe: Sie schützen das Gebäude vor Witterungseinflüssen wie Regen, Schnee und Hagel. Sie bilden eine schützende Haut, sind jedoch nicht dafür ausgelegt, dauerhaft hohe Lasten zu tragen oder starken Kräften standzuhalten.
Stellen Sie sich vor, was über die Jahre auf Ihre Solarmodule einwirkt:
- Drucklasten: Eine dicke Schneedecke kann ein erhebliches Gewicht auf die Module ausüben, das direkt auf die Befestigungspunkte wirkt.
- Sogkräfte: Noch entscheidender ist der Wind. Wenn er über das Dach streicht, entsteht ein starker Unterdruck (Sog), der versucht, die Module vom Dach zu reißen. Diese Kräfte sind weitaus höher, als man gemeinhin annimmt.
Ein Dachziegel würde unter diesen Belastungen einfach brechen. Die Folge wären nicht nur beschädigte Solarmodule, sondern auch ein undichtes Dach und erhebliche Folgeschäden am Gebäude. Deshalb muss die Befestigung diese Kräfte vollständig an der Ziegelschicht vorbeileiten und die Anlage dort verankern, wo das Dach seine wirkliche Tragfähigkeit besitzt: in der Dachkonstruktion selbst.

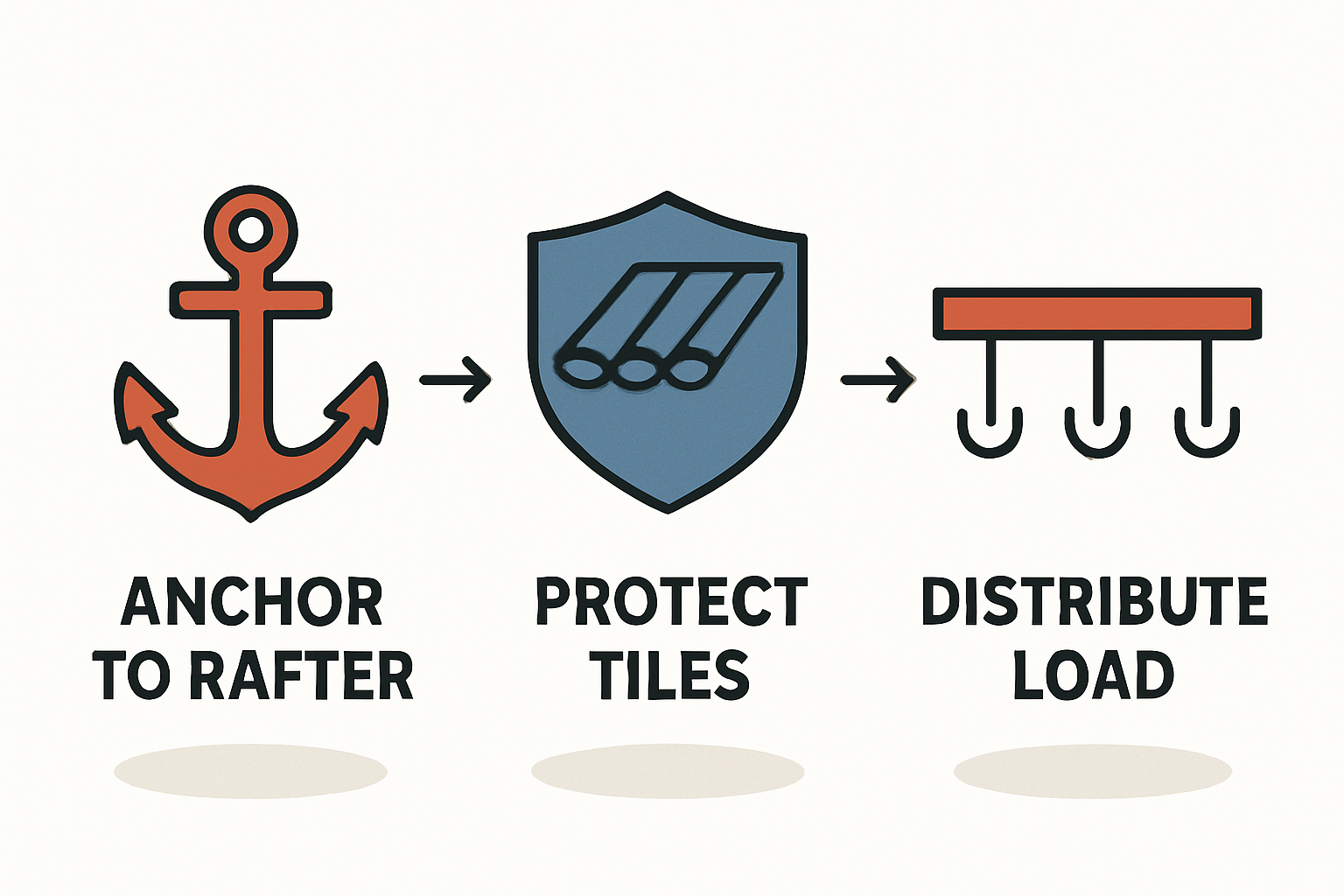

Die Lösung: Lasten gezielt in die Dachstruktur leiten

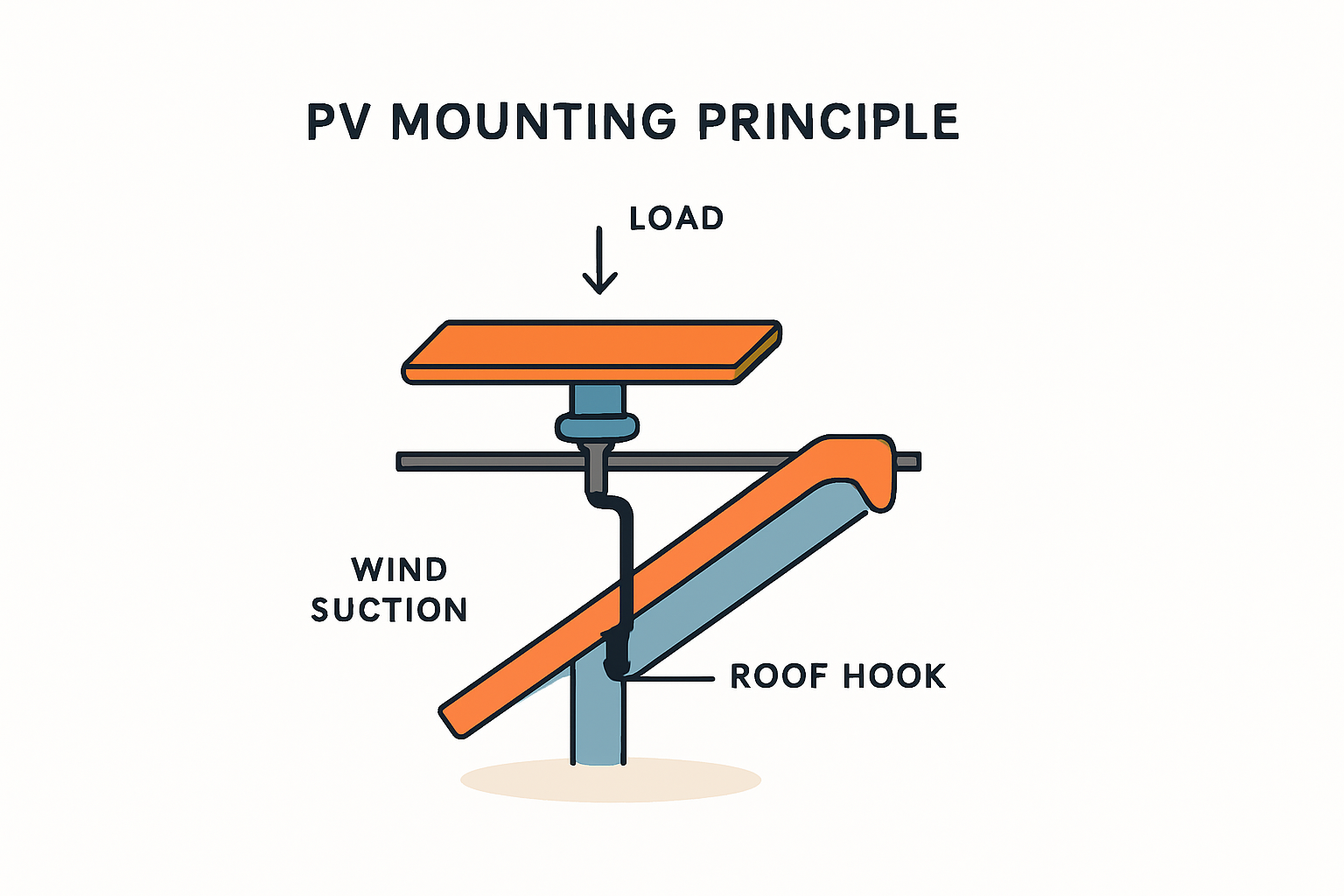

Ein durchdachtes Montagesystem, auch Unterkonstruktion genannt, ist die professionelle Lösung für dieses Problem. Es schafft eine stabile und sichere Verbindung zwischen den Solarmodulen und den tragenden Elementen des Daches: den Dachsparren.
Dieses System besteht aus drei perfekt aufeinander abgestimmten Komponenten.
1. Der Dachhaken: Das Fundament auf dem Dach

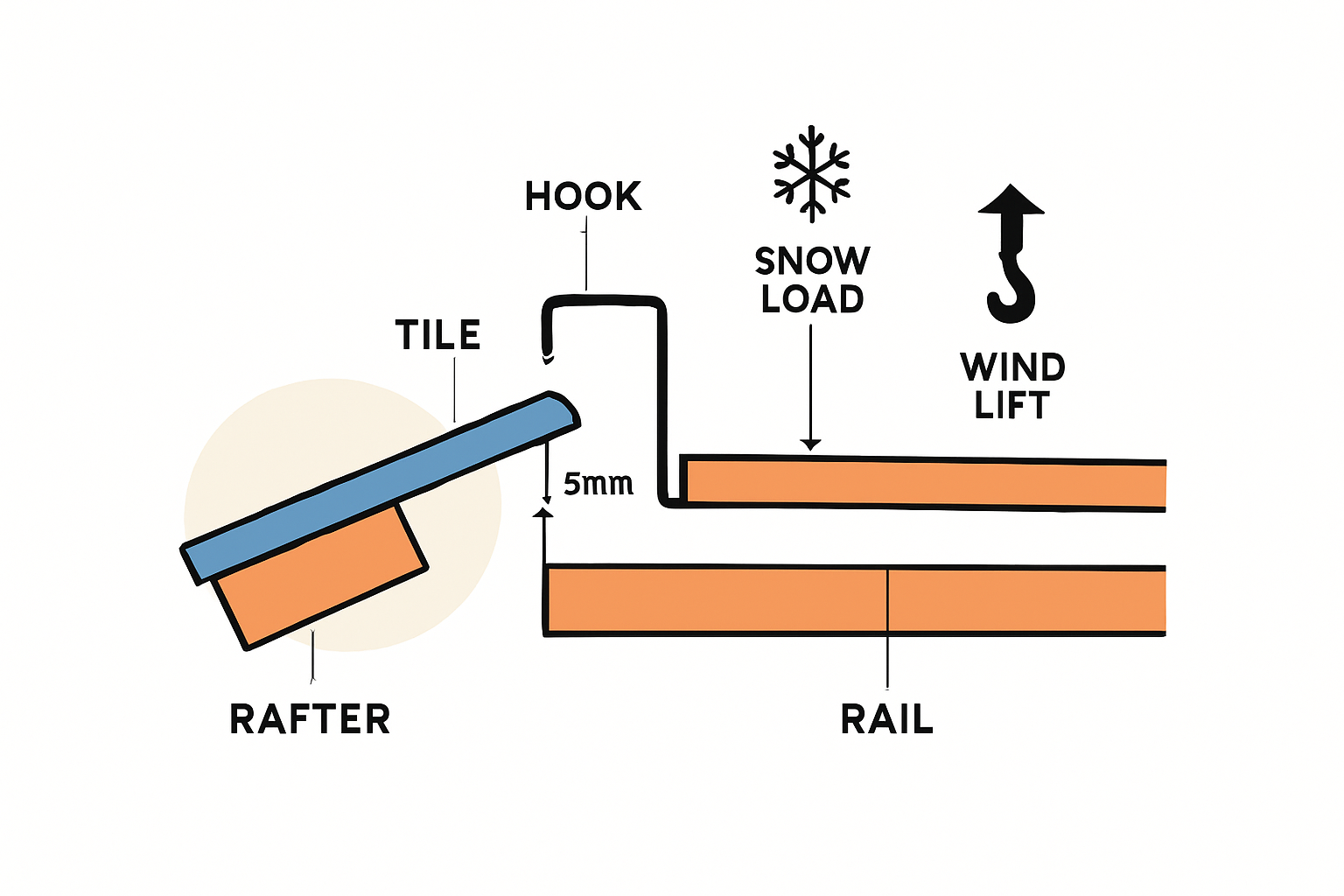

Der Dachhaken ist die entscheidende Verbindung zwischen Ihrer PV-Anlage und dem Haus. Er wird nicht auf dem Ziegel, sondern direkt auf den robusten Holzbalken der Dachkonstruktion – den sogenannten Dachsparren – verschraubt.
So funktioniert es in der Praxis:
- Ein Dachziegel wird vorübergehend angehoben.
- Der Dachhaken wird mit speziellen, bauaufsichtlich zugelassenen Schrauben fest im Dachsparren verankert.
- Der Dachziegel wird wieder an seine ursprüngliche Position zurückgelegt. Der Haken ragt nun durch den schmalen Spalt zwischen zwei Ziegeln nach außen.
Der Ziegel trägt dabei keinerlei Last; er wird vom Haken lediglich überbrückt. Sämtliche Druck- und Sogkräfte werden so direkt in die stabile Dachstruktur abgeleitet.
2. Die Montageschiene: Das stabile Gerüst
Die Montageschienen sind lange Profile aus Aluminium oder Edelstahl, die an den Dachhaken befestigt werden. Sie übernehmen dabei mehrere wichtige Funktionen:
- Lastverteilung: Sie verbinden mehrere Dachhaken miteinander und verteilen die Last der Solarmodule gleichmäßig auf viele Verankerungspunkte.
- Schaffung einer Ebene: Dächer sind selten perfekt eben. Die Schienen ermöglichen es, kleine Unebenheiten auszugleichen und eine gerade Montagefläche für die Module zu schaffen.
- Stabiler Halt: Sie bilden das eigentliche Gerüst, auf dem die Solarmodule später sicher fixiert werden.
Ohne Schienen müsste jedes Modul an einzelnen Punkten befestigt werden, was zu einer ungleichmäßigen Belastung und Instabilität führen würde.
3. Die Modulklemme: Die sichere Verbindung
Die Modulklemmen sind das letzte Glied in der Kette. Mit diesen speziellen Klemmen werden die Solarmodule fest mit den Montageschienen verschraubt. Es gibt Mittelklemmen für die Verbindung zwischen zwei Modulen und Endklemmen für die äußeren Ränder des Modulfeldes. Sie sorgen dafür, dass die Module auch bei starkem Sturm oder hoher Schneelast sicher an ihrem Platz bleiben.
Entscheidungshilfe: Das passende System für die richtige Anwendung
Das hier beschriebene System aus Dachhaken und Montageschienen ist der bewährte Standard für den häufigsten Dachtyp in Deutschland: das geneigte Ziegeldach.
-
Wann ist dieses System das richtige für Sie?
Wenn Sie ein klassisches Schrägdach mit Eindeckung aus Beton- oder Tonziegeln haben und eine DIY-PV-Anlage installieren möchten. -
Wann benötigen Sie eine andere Lösung?
Für andere Dachtypen wie Flachdächer, Blechdächer (Trapezblech) oder Dächer mit Bitumeneindeckung gibt es spezielle Montagesysteme. Diese nutzen andere Verankerungsmethoden, die auf die jeweilige Beschaffenheit des Untergrunds abgestimmt sind.
Die Kenntnis des richtigen Montagesystems ist der erste Schritt zu einer sicheren Kaufentscheidung. Sie stellt sicher, dass Ihre Investition nicht nur Strom erzeugt, sondern auch über Jahrzehnte hinweg fest und sicher mit Ihrem Gebäude verbunden bleibt.
Häufig gestellte Fragen (FAQ)
1. Muss ich für die Montage die Dachziegel durchbohren?
In der Regel nicht. Die Dachhaken sind so konzipiert, dass sie durch den Spalt zwischen den Ziegeln passen. In manchen Fällen kann es nötig sein, die untere Kante des darüberliegenden Ziegels minimal abzuschleifen, damit er wieder perfekt aufliegt, ohne auf dem Haken zu „kippeln“. Gebohrt wird nur in den tragenden Dachsparren darunter.
2. Hält mein Dach die zusätzliche Last einer PV-Anlage aus?
Moderne PV-Anlagen inklusive Unterkonstruktion wiegen etwa 15 bis 20 kg pro Quadratmeter. Deutsche Dächer sind in der Regel für weitaus höhere Schneelasten ausgelegt. Da die Last über die Dachhaken direkt in die Sparren geleitet wird, ist die zusätzliche Belastung für ein normal konstruiertes Dach meist unproblematisch. Im Zweifelsfall kann ein Statiker oder Dachdecker eine genaue Einschätzung abgeben.
3. Wie viele Dachhaken benötige ich für meine Anlage?
Die Anzahl und der Abstand der Dachhaken hängen von mehreren Faktoren ab, wie der erwarteten Schnee- und Windlast in Ihrer Region und der Größe der Anlage. Als Faustregel gilt, jeden Dachsparren (Abstand ca. 60–80 cm) als Befestigungspunkt zu nutzen. Vorkonfigurierte Montagesets für PV-Anlagen enthalten bereits eine statisch berechnete und ausreichende Anzahl an Haken.
4. Kann ich die Unterkonstruktion selbst montieren?
Ja, die Montage der Unterkonstruktion ist ein wesentlicher Bestandteil von DIY-Solaranlagen. Mit handwerklichem Geschick, dem richtigen Werkzeug und wenn Sie die Montageanleitung sorgfältig befolgen, ist die sichere Installation auch für Laien möglich. Wichtigste Voraussetzung ist die korrekte und feste Verankerung der Dachhaken in den Dachsparren.
Eine solide Unterkonstruktion ist also das Rückgrat jeder Dachanlage. Sie ist das System, das Ihre wertvollen Module sicher hält und die Kräfte der Natur zuverlässig in die Bausubstanz leitet. Dieses Wissen ist die Grundlage, um die richtige Wahl für Ihr Projekt zu treffen.
