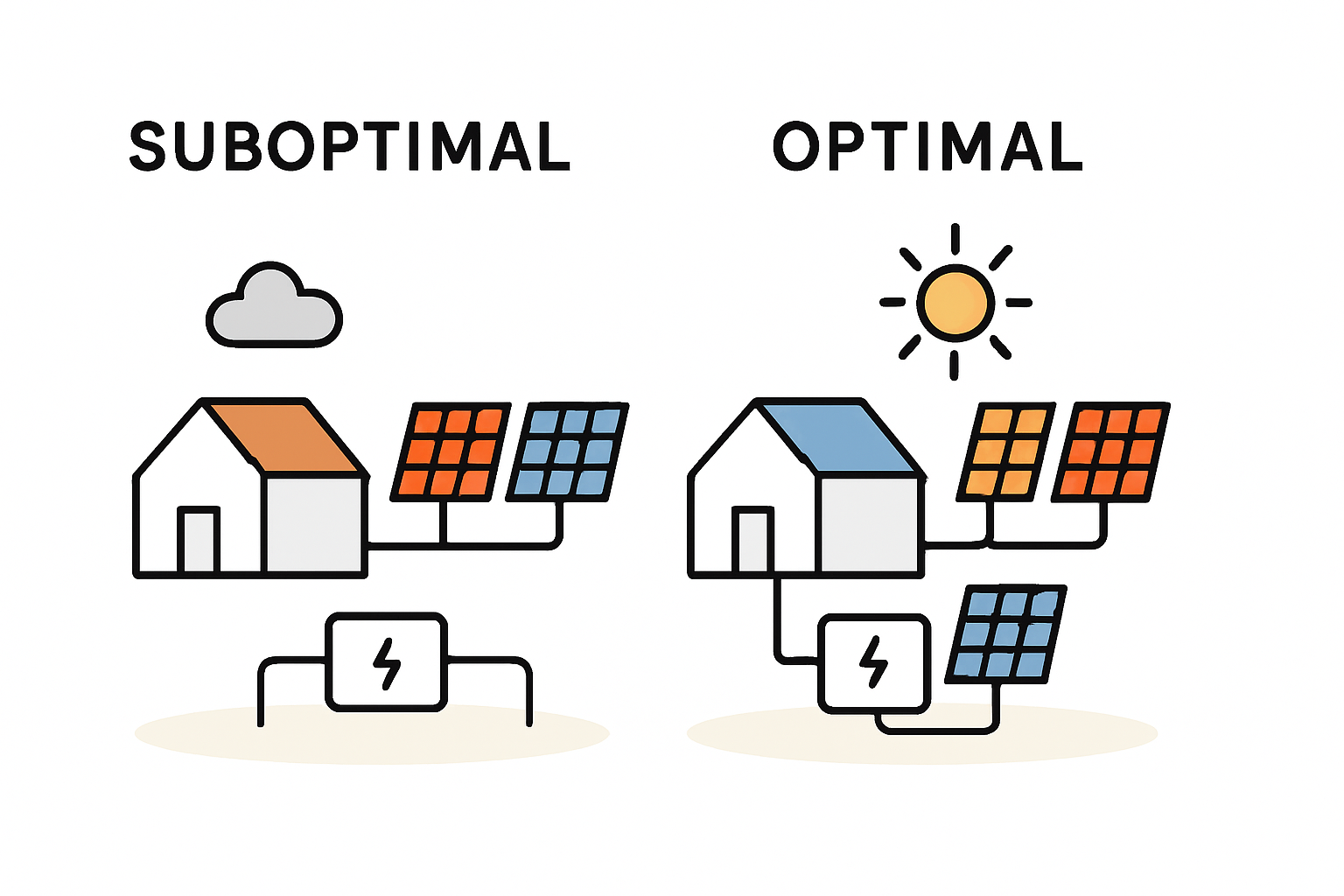

Sie halten das Angebot für Ihre neue Photovoltaikanlage in den Händen. Die Eckdaten sehen gut aus: Die Leistung in Kilowatt-Peak (kWp) passt, der Preis scheint fair und die Komponenten sind von namhaften Herstellern. Doch im Kleingedruckten oder Anhang verbirgt sich oft ein Detail, das über Tausende Euro an Ertrag entscheiden kann: der Verschaltungsplan der Solarmodule. Diese sogenannte String-Planung ist das elektrische Herzstück Ihrer Anlage. Eine suboptimale Auslegung kann die Leistung Ihrer teuren Module unbemerkt ausbremsen. Ein solcher Fehler fällt oft erst auf, wenn die Erträge dauerhaft hinter den Erwartungen zurückbleiben.

In diesem Beitrag erfahren Sie, wie Sie als Laie die String-Planung in Ihrem Angebot verstehen und bewerten können. Wir zeigen Ihnen, worauf es ankommt und wie Sie typische Fehler erkennen, bevor Sie den Auftrag vergeben.

Was ist ein String und warum ist er so wichtig?

Stellen Sie sich eine Lichterkette vor. Fällt eine Birne aus oder hat einen Wackelkontakt, leuchtet oft die gesamte Kette schwächer oder gar nicht mehr. Ähnlich funktioniert ein String in einer Photovoltaikanlage. Ein „String“ bezeichnet eine Gruppe von Solarmodulen, die elektrisch in Reihe geschaltet sind, so wie die Lichter einer Kette. Der Strom fließt von einem Modul zum nächsten und wird am Ende gebündelt zum Wechselrichter geleitet.

Das entscheidende Prinzip dabei lautet: Ein String ist immer nur so stark wie sein schwächstes Glied.

Wenn auch nur ein einziges Modul im String – sei es durch einen Schornstein, einen Baum oder eine Wolke – verschattet wird, sinkt seine Leistung. Da alle Module in Reihe geschaltet sind, bremst dieses eine schwache Modul die Leistung des gesamten Strings aus. Forschungen zeigen, dass bereits die Teilverschattung von nur 5 % der Modulfläche die Leistung des gesamten Moduls um bis zu 50 % reduziert. Auf einen ganzen String hochgerechnet, können die Ertragsverluste erheblich sein. Eine durchdachte String-Planung minimiert genau diese Effekte und sorgt dafür, dass Ihre Anlage ihr volles Potenzial entfalten kann.

Die goldenen Regeln der String-Planung: Worauf es ankommt

Ein professioneller Installateur stimmt bei der Planung der Strings drei elektrische Kerngrößen perfekt auf den gewählten Wechselrichter ab. Verstehen Sie diese Größen, können Sie Ihr Angebot leichter prüfen.

Spannung (Volt) – Der Motor des Systems

Jeder String erzeugt eine bestimmte elektrische Spannung (gemessen in Volt), die sich aus den Spannungen der einzelnen Module zusammensetzt. Der Wechselrichter, das Gehirn Ihrer Anlage, kann nur in einem bestimmten Spannungsfenster optimal arbeiten, dem sogenannten MPP-Bereich (Maximum Power Point).

• Zu niedrige Spannung: Ist der String zu kurz (zu wenige Module), erreicht die Spannung möglicherweise nicht den Mindestwert, den der Wechselrichter zum Starten benötigt. An bewölkten Tagen oder früh am Morgen springt die Anlage dann gar nicht erst an.
• Zu hohe Spannung: Ist der String zu lang (zu viele Module), kann die Spannung den Maximalwert des Wechselrichters überschreiten. Besonders an kalten, sonnigen Wintertagen steigt die Modulspannung an. Eine Überspannung kann den Wechselrichter dauerhaft beschädigen.

Eine Faustregel besagt, dass ein String je nach Modultyp und Wechselrichter aus etwa 8 bis 14 Modulen besteht.

Strom (Ampere) – Die Flussmenge

Neben der Spannung ist auch der maximale Strom (gemessen in Ampere) entscheidend, den ein String liefern kann. Der Wechselrichter hat für jeden seiner Eingänge (MPP-Tracker) eine Obergrenze für den Strom. Werden zwei oder mehr Strings parallel an einem Eingang angeschlossen, addiert sich ihr Strom. Dabei gilt die wichtige Regel: Parallel geschaltete Strings müssen immer aus exakt der gleichen Anzahl von Modulen bestehen, um Leistungsverluste zu vermeiden.

Ausrichtung und Neigung – Gleiche Bedingungen für alle

Die wichtigste Regel für einen ertragreichen String lautet: Alle Module innerhalb eines Strings sollten die gleichen Produktionsbedingungen haben. Das bedeutet konkret:

• Gleiche Himmelsrichtung (z. B. alle nach Süden)
• Gleicher Neigungswinkel
• Gleiche Verschattungssituation

Werden Module von einer Ost- und einer Westdachfläche in einem einzigen String gemischt, bremst am Vormittag die leistungsschwache Westseite die starke Ostseite aus – und am Nachmittag ist es umgekehrt. Das Ergebnis sind dauerhafte Ertragseinbußen.

Praxisbeispiel: Ein typisches Einfamilienhaus hat ein Satteldach mit Ost- und Westausrichtung. Eine optimale Planung sieht hier zwei getrennte Strings vor: einen für die Ostseite und einen für die Westseite. Jeder String wird an einen eigenen MPP-Eingang am Wechselrichter angeschlossen. So kann der Wechselrichter für jede Dachhälfte morgens und nachmittags unabhängig voneinander den optimalen Arbeitspunkt finden und die maximale Energie ernten.

Typische Fehler in der String-Verschaltung und wie Sie sie im Angebot erkennen

Mit dem Grundwissen über die goldenen Regeln können Sie ein Angebot nun gezielter prüfen. Achten Sie auf die folgenden häufigen Planungsfehler.

Fehler 1: Zu lange oder zu kurze Strings

Ein verräterisches Zeichen ist eine sehr hohe oder sehr niedrige Anzahl von Modulen pro String.

• Wie erkennen? Prüfen Sie im Angebot die Anzahl der Module pro String. Fragen Sie nach dem Datenblatt des Wechselrichters und vergleichen Sie die berechnete String-Spannung mit dem erlaubten MPP-Spannungsbereich. Seriöse Anbieter legen diese Datenblätter bei oder verlinken sie. Unser Ratgeber zur Auswahl des richtigen Wechselrichters bietet Ihnen eine gute Orientierung.

Fehler 2: Module mit unterschiedlicher Ausrichtung in einem String

Dies ist einer der häufigsten und teuersten Fehler, besonders bei komplexeren Dächern (z. B. Walmdach, Dach mit Gauben).

• Wie erkennen? Schauen Sie sich den Modulbelegungsplan an. Werden dort Module von verschiedenen Dachflächen (z. B. Süd und West) oder mit unterschiedlichen Neigungen (z. B. Hauptdach und Gaubendach) zu einem String zusammengefasst? Falls ja, sollten Sie unbedingt nachhaken und eine Begründung verlangen. Die Erfahrung zeigt, dass dies fast immer zu Ertragseinbußen führt.

Fehler 3: Verschattung wird ignoriert

Ein Schornstein, eine Satellitenschüssel oder der Baum des Nachbarn werfen im Tagesverlauf Schatten auf Ihr Dach. Eine gute Planung bezieht solche Faktoren mit ein.

• Wie erkennen? Identifizieren Sie potenzielle Schattenquellen auf Ihrem Dach. Liegen die Module eines Strings komplett oder teilweise im Schattenbereich? Wenn eine Verschattung unvermeidbar ist, sollte das Angebot eine Lösung dafür vorsehen. Die gängigste Lösung sind Leistungsoptimierer. Diese kleinen Geräte werden an jedes Modul (oder nur an die verschatteten) angeschlossen und sorgen dafür, dass ein schwaches Modul nicht mehr den ganzen String ausbremst. Studien belegen, dass Leistungsoptimierer bei Teilverschattung den Jahresertrag um bis zu 25 % steigern können. Mehr darüber, was Leistungsoptimierer sind, erfahren Sie in unserem weiterführenden Ratgeber.

Ein Blick ins Angebot: Wo finde ich die String-Planung?

Die Informationen zur Verschaltung sind nicht immer auf der ersten Seite des Angebots zu finden. Suchen Sie nach Begriffen wie:

• Verschaltungsplan
• Stringplan
• Modulbelegungsplan
• Elektrische Auslegung

Ein transparentes Angebot sollte folgende Punkte klar ausweisen:

1. Eine grafische Darstellung des Daches mit der Position der einzelnen Module.
2. Eine Kennzeichnung, welche Module zu welchem String gehören.
3. Die Angabe, welcher String an welchem MPP-Tracker des Wechselrichters angeschlossen wird.
4. Das Datenblatt des geplanten Wechselrichters mit Angabe des Spannungs- und Strombereichs pro MPP-Tracker.

Seriöse Anbieter weisen diesen Plan erfahrungsgemäß detailliert und verständlich aus. Fehlt er komplett, ist das ein Grund zur Vorsicht.

Häufige Fragen zur String-Planung (FAQ)

Mein Dach hat eine Gaube. Ist das ein Problem für die String-Planung?

Ja, das erfordert besondere Aufmerksamkeit. Die Module auf dem Hauptdach und auf der Gaube haben unterschiedliche Neigungswinkel und oft auch andere Ausrichtungen. Sie sollten daher niemals im selben String verschaltet werden, es sei denn, es kommen Leistungsoptimierer zum Einsatz.

Kann ich alte und neue Module in einem String kombinieren?

Davon ist dringend abzuraten. Selbst Module des gleichen Herstellers haben nach einigen Jahren andere elektrische Eigenschaften (Degradation). Das Mischen führt unweigerlich zu Leistungsverlusten, da das älteste und schwächste Modul die Leistung der neuen Module begrenzt.

Was genau ist ein MPP-Tracker?

Ein MPP-Tracker (Maximum Power Point Tracker) ist quasi ein separater Eingang am Wechselrichter. Er sucht für den an ihn angeschlossenen String permanent den optimalen Arbeitspunkt (die beste Kombination aus Spannung und Strom), um die maximale Leistung zu erzielen. Moderne Wechselrichter haben meist zwei oder mehr MPP-Tracker, um beispielsweise eine Ost- und eine Westdachfläche getrennt und damit optimal verwalten zu können.

Sind Leistungsoptimierer immer die beste Lösung?

Nicht zwangsläufig. Auf einem unverschatteten, einheitlichen Süddach ohne Hindernisse sind sie in der Regel nicht notwendig und verursachen nur zusätzliche Kosten. Ihre Stärke spielen sie bei komplexen Dächern mit unvermeidbarer Teilverschattung, mehreren Ausrichtungen oder verschiedenen Neigungen aus. Hier sind sie oft die wirtschaftlichste Lösung für maximalen Ertrag.

Fazit: Eine gute String-Planung ist kein Zufall, sondern das Fundament Ihres Ertrags

Die Qualität Ihrer Photovoltaikanlage hängt nicht nur von der Leistung der Module und des Wechselrichters ab, sondern maßgeblich von einer intelligenten elektrischen Verschaltung. Eine sorgfältige String-Planung, die Ihre individuelle Dachsituation, Ausrichtung und potenzielle Verschattung berücksichtigt, ist der Schlüssel zu maximalen Solarerträgen und einer schnellen Amortisation Ihrer Investition.

Scheuen Sie sich nicht, bei Ihrem Anbieter kritisch nachzufragen und sich den Verschaltungsplan genau erklären zu lassen. Sie investieren in eine Technologie für die nächsten 20 bis 30 Jahre – es lohnt sich, hier von Anfang an auf eine professionelle und ertragsorientierte Planung zu achten.
