Spezial-Dachhaken für Biberschwanz-Doppeldeckung: Sichere Montage ohne Ziegelbruch
Ein klassisches Biberschwanzdach verleiht einem Haus Charakter und traditionellen Charme
Doch viele Eigenheimbesitzer stehen vor einer Herausforderung, wenn sie diesen Charme mit moderner Solartechnik verbinden möchten. Die Sorge ist berechtigt: Lässt sich eine Photovoltaikanlage installieren, ohne die empfindlichen, doppelt verlegten Ziegel zu beschädigen? Die Antwort ist ein klares Ja – vorausgesetzt, man setzt auf die richtigen Komponenten. Standardlösungen führen hier fast zwangsläufig zu Ziegelbruch und späteren Undichtigkeiten.
Dieser Artikel erklärt, weshalb die Biberschwanz-Doppeldeckung eine spezielle Herangehensweise erfordert und wie moderne Spezial-Dachhaken eine sichere, dichte und stabile Montage für Jahrzehnte gewährleisten.
Warum die Biberschwanz-Doppeldeckung eine besondere Herausforderung darstellt
Im Gegensatz zu modernen Falzziegeln liegen bei der Doppeldeckung immer zwei Lagen Biberschwanzziegel übereinander. Diese dichte, schuppenartige Struktur sorgt für eine hervorragende Regensicherheit, lässt aber praktisch keinen Spielraum für die Montage von Standard-Dachhaken.

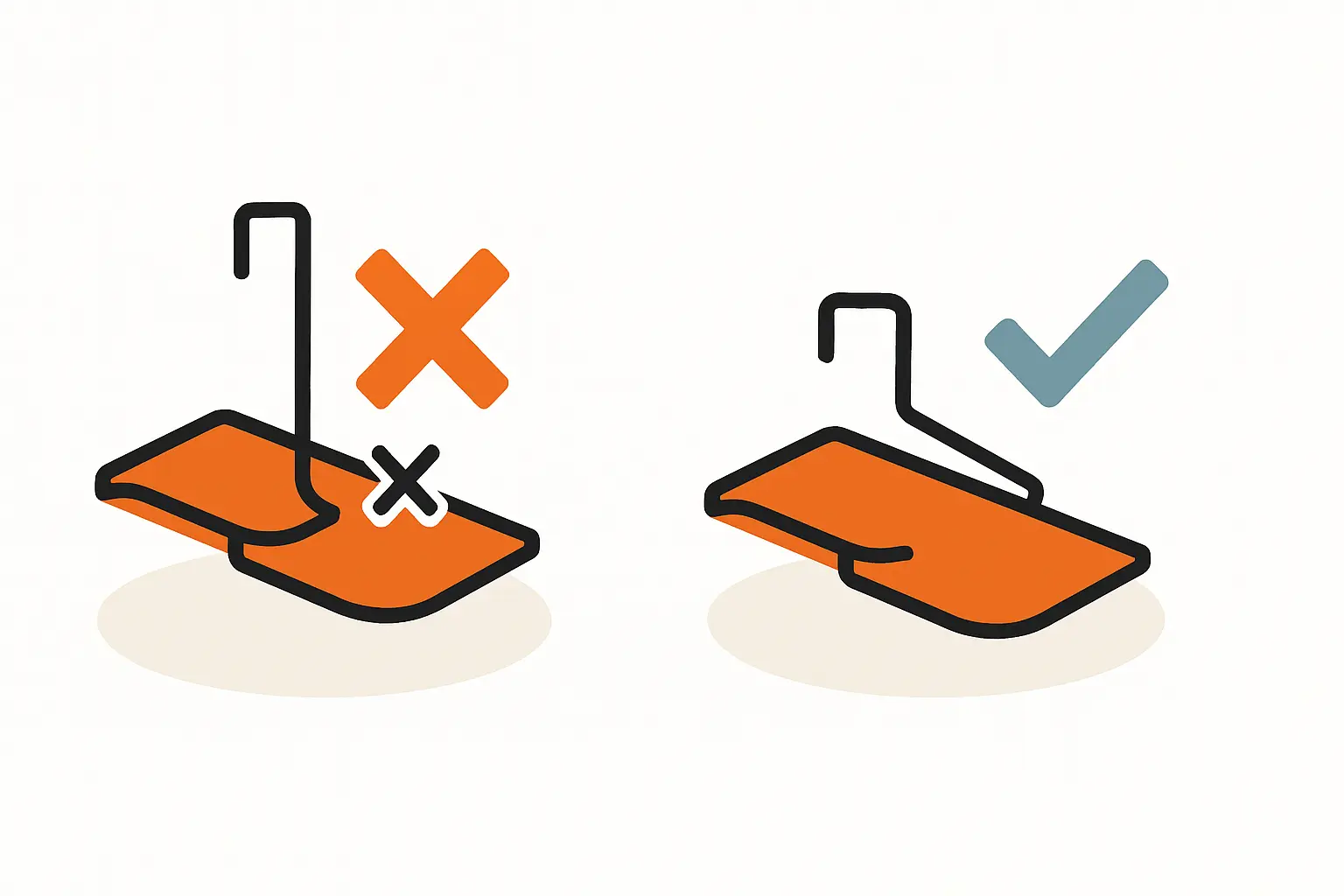

Das Kernproblem ist ein physikalischer Effekt, den Fachleute als „Wippeffekt“ bezeichnen:
- Ein Standard-Dachhaken wird unter dem oberen Ziegel auf der Dachlatte verschraubt.
- Sein Arm verläuft über den darunterliegenden Ziegel.
- Wirkt nun das Gewicht der PV-Anlage (Module und Schienen) auf den Haken ein, drückt sein Arm mit enormer Punktlast auf die Kante des unteren Ziegels.
- Der Ziegel liegt auf einer starren Lattung auf und kann diesem Druck nicht nachgeben. Er bricht – wenn nicht sofort, dann schleichend über die Jahre durch die Last von Wind und Schnee.
Die Erfahrung zeigt: Haarrisse, die so entstehen, führen oft erst nach Jahren zu Feuchtigkeitsschäden im Dachstuhl, wenn die Ursache nur noch schwer zuzuordnen ist.
Die Lösung: Spezial-Dachhaken mit durchdachter Konstruktion
Um Ziegelbruch und Folgeschäden zu vermeiden, wurden spezielle Dachhaken für Biberschwanzdächer entwickelt. Ihre intelligente Bauform neutralisiert den Wippeffekt und leitet die Kräfte fachgerecht direkt in die Dachkonstruktion ein.
Merkmal 1: Gekröpfter oder versetzter Ausleger
Das entscheidende Konstruktionsmerkmal ist der versetzte (gekröpfte) Ausleger des Hakens. Anstatt gerade nach oben zu verlaufen, macht der Arm des Hakens einen Bogen oder eine Stufe.
So funktioniert es: Diese Kröpfung führt den Arm des Hakens gezielt über die empfindliche Kante des unteren Ziegels hinweg, wodurch der Haken den darunterliegenden Ziegel nicht mehr berührt. Die gesamte Last aus Eigengewicht, Wind und Schnee wird nicht mehr auf den Ziegel, sondern direkt auf die Grundplatte des Hakens und damit in den Dachsparren geleitet. Der Ziegel wird buchstäblich „in Ruhe gelassen“.
Anwendungsszenario: Bei einem typischen Einfamilienhausdach mit 30° Neigung und Biberschwanzdeckung sorgt ein gekröpfter Haken dafür, dass die PV-Module sicher verankert sind, ohne dass auch nur ein einziger Ziegel unter Spannung gerät.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 1000 Watt 800 Watt - 2,7 kWh
Ab 1.299,00 €Merkmal 2: Integrierte Grundplatten als Ziegelersatz
Eine weitere, sehr robuste Lösung sind Systeme, die einen kompletten Ziegel durch eine Metallplatte ersetzen. Diese sogenannten Metall-Ersatzziegel bestehen meist aus beschichtetem Aluminium oder Edelstahl und haben einen Dachhaken bereits integriert.
So funktioniert es: Ein Biberschwanzziegel wird an der Montagestelle entfernt und durch die passgenaue Metallplatte ersetzt, die direkt auf der Lattung und im Dachsparren verschraubt wird. Die umliegenden Ziegel decken die Platte seitlich ab, sodass eine nahtlose und absolut dichte Oberfläche entsteht.
Vorteil: Diese Methode bietet höchste Sicherheit gegen Undichtigkeiten und eine exzellente Lastverteilung. Viele Installateure bevorzugen dieses System bei hochwertigen Sanierungen oder Neubauten, da es eine kompromisslose und langlebige Lösung ist.
Merkmal 3: Verstellbarkeit für maximale Flexibilität
Kein Dach ist perfekt eben, und auch Dachlatten können minimale Dickenunterschiede aufweisen. Hochwertige Spezialhaken sind daher mehrfach verstellbar, meist am Steg und am Ausleger.
Diese Verstellbarkeit erlaubt es dem Monteur, kleine Unebenheiten im Millimeterbereich auszugleichen. Das Ergebnis ist eine perfekt gerade Montageebene für die Solarmodule – entscheidend, um Verspannungen im Modulrahmen zu vermeiden, die langfristig zu Mikrorissen in den Solarzellen führen könnten.
Typische Montagefehler und wie sie vermieden werden
Selbst mit dem besten Material können Fehler bei der Installation die Sicherheit der gesamten Anlage gefährden. Bei Biberschwanzdächern sind dies die häufigsten Fehlerquellen:
Fehler 1: Bearbeitung der Ziegel (Flexen oder Ausklinken)
Eine veraltete und absolut nicht empfehlenswerte Methode ist das Ausflexen oder Abschleifen der darunterliegenden Ziegel, um Platz für einen billigen Standardhaken zu schaffen. Dies zerstört nicht nur die statische Integrität des Ziegels und die Herstellergarantie, sondern schafft auch eine Schwachstelle für eindringendes Wasser durch Kapillarwirkung.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
10000 Watt Photovoltaikanlagen inkl. 10,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
6.999,00 €Fehler 2: Falsche Positionierung auf dem Dachsparren
Der Dachhaken muss immer mittig auf dem Dachsparren platziert und mit statisch zugelassenen Schrauben (meist Tellerkopfschrauben mit 8 mm Durchmesser) fest verankert werden. Eine Befestigung nur in der Dachlattung ist grob fahrlässig und hält den Wind- und Schneelasten nicht stand.
Fehler 3: Ignorieren des Gesamtkonzepts
Der Dachhaken ist nur ein Teil des gesamten Montagesystems. Er muss perfekt zu den Montageschienen und Modulklemmen passen. Deshalb ist die Entscheidung für ein Komplettsystem eines Herstellers oft die sicherste Wahl, weil hier alle Komponenten aufeinander abgestimmt und statisch berechnet sind.
Häufig gestellte Fragen (FAQ)
Muss für die Montage von Spezialhaken ein Ziegel bearbeitet werden?
Nein. Der entscheidende Vorteil von hochwertigen Biberschwanz-Dachhaken ist, dass sie die Bearbeitung der Ziegel überflüssig machen. Die Dacheindeckung bleibt unversehrt.
Wie viele Dachhaken benötige ich für meine Anlage?
Die genaue Anzahl und Position der Haken ergibt sich aus einer statischen Berechnung, die lokale Wind- und Schneelastzonen, die Dachneigung und die Gebäudehöhe berücksichtigt. Als grobe Faustregel gilt für ein durchschnittliches Einfamilienhaus in Deutschland ein Hakenabstand von ca. 1,0 bis 1,3 Metern, was etwa 1,5 bis 2 Haken pro Modul entspricht.
Was kosten spezielle Biberschwanz-Dachhaken?
Spezialhaken sind teurer als Standardmodelle. Rechnen Sie mit Kosten zwischen 15 und 30 Euro pro Stück, während einfache Haken oft schon für unter 10 Euro erhältlich sind. Diese Mehrinvestition ist jedoch eine Versicherung gegen teure Folgeschäden am Dach, die mehrere Tausend Euro kosten können.
Kann ich die Montage selbst durchführen?
Arbeiten auf dem Dach sind gefährlich und erfordern Fachwissen, insbesondere zur Gewährleistung der Regensicherheit. Aus Sicherheits-, Versicherungs- und Garantiegründen wird daher dringend empfohlen, die Montage von einem qualifizierten Fachbetrieb durchführen zu lassen. Während bei großen Dachanlagen die professionelle Montage unerlässlich ist, gibt es bei kleineren Systemen andere Möglichkeiten. Informationen zur sicheren Anbringung finden Sie beispielsweise in unserem Beitrag zur Balkonkraftwerk Befestigung.
Fazit: Am Fundament der Anlage nicht sparen
Die Wahl der richtigen Dachhaken ist das Fundament für eine sichere, langlebige und effiziente Photovoltaikanlage auf einem Biberschwanzdach. Auch wenn die Mehrkosten für Spezialhaken im Vergleich zu den Gesamtkosten der Anlage gering ausfallen, ist ihre Wirkung enorm. Sie schützen Ihre wertvolle Dacheindeckung vor Schäden, gewährleisten die Stabilität der Anlage für Jahrzehnte und sorgen dafür, dass Sie sorgenfrei saubere Energie produzieren können. An dieser entscheidenden Schnittstelle zwischen Dach und Solaranlage zu sparen, bedeutet, am falschen Ende zu sparen.
