Stellen Sie sich vor, Sie bauen ein hochpräzises Uhrwerk. Jedes Zahnrad muss exakt in das andere greifen, damit die Zeit korrekt angezeigt wird. Ein einziges falsch dimensioniertes Teil, und das gesamte System steht still oder geht kaputt. Bei einer Photovoltaikanlage ist es ganz ähnlich, nur dass die Zahnräder hier elektrische Kennwerte sind: Spannung, Strom und Leistung. Die perfekte Abstimmung zwischen Solarmodulen und Wechselrichter ist kein Detail für Experten, sondern die absolute Grundlage für eine sichere, effiziente und langlebige Anlage.

Viele Einsteiger konzentrieren sich auf die maximale Wattzahl der Module und die Nennleistung des Wechselrichters. Doch die wahre Herausforderung liegt in den unsichtbaren elektrischen Eigenschaften. Eine falsche Kombination führt nicht nur zu enttäuschenden Erträgen, sondern kann im schlimmsten Fall teure Komponenten irreparabel beschädigen. Dieser Artikel beleuchtet die entscheidenden Zusammenhänge und erklärt, warum ein sorgfältig zusammengestelltes Set die sicherste und vernünftigste Wahl ist.

Die Hauptdarsteller im elektrischen System

Um zu verstehen, warum diese Abstimmung so entscheidend ist, müssen wir die Rollen der beiden Hauptkomponenten und die Sprache, in der sie kommunizieren, kennen.

1. Die Solarmodule: Die Quelle der Energie

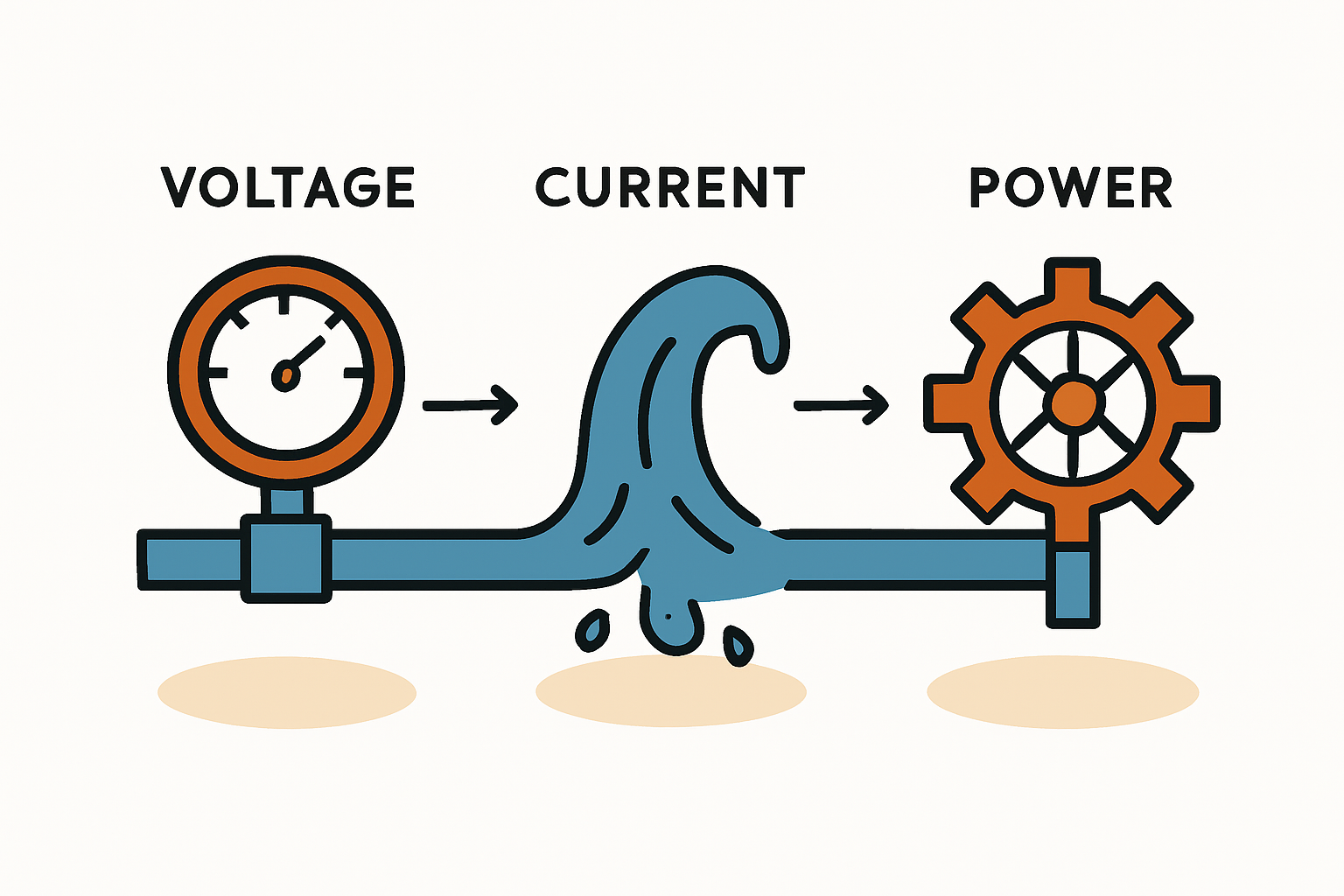

Solarmodule wandeln Sonnenlicht in Gleichstrom (DC) um. Ihre Leistungsfähigkeit wird durch drei zentrale Werte beschrieben, die Sie im Datenblatt finden:

• Spannung (gemessen in Volt, V): Man kann sie sich als den „Druck“ vorstellen, mit dem der Strom durch die Leitung gepresst wird. Ein wichtiger Wert ist hier die Leerlaufspannung (Voc), die maximale Spannung, die ein Modul bei Bestrahlung, aber ohne Last erzeugt.
• Strom (gemessen in Ampere, A): Dies ist die „Menge“ an Elektronen, die pro Zeiteinheit fließt – vergleichbar mit der Durchflussmenge in einem Wasserrohr. Der Kurzschlussstrom (Isc) ist hier der relevante Maximalwert.
• Leistung (gemessen in Watt, W): Sie ist das Produkt aus Spannung und Strom (Volt × Ampere = Watt) und beschreibt die tatsächliche Arbeit, die verrichtet wird.

2. Der Wechselrichter: Das Gehirn der Anlage

Der Wechselrichter ist weit mehr als nur ein Umwandler. Er hat drei kritische Aufgaben:

1. Er wandelt den Gleichstrom der Module in netzkonformen Wechselstrom (AC) um, den Ihre Haushaltsgeräte nutzen können.
2. Er überwacht und steuert die gesamte Anlage.
3. Er optimiert den Energieertrag, indem er den sogenannten „Maximum Power Point“ (MPP) findet. Dies ist der Arbeitspunkt, an dem die Module bei der aktuellen Sonneneinstrahlung und Temperatur die maximale Leistung abgeben.

Der Wechselrichter besitzt dafür ein fest definiertes Betriebsfenster, innerhalb dessen er sicher und effizient arbeiten kann. Die Grenzen dieses Fensters sind entscheidend.

Das Betriebsfenster des Wechselrichters: Strikte Regeln für den Betrieb

Ein Wechselrichter ist kein Allesfresser. Er kann nur die elektrische Energie verarbeiten, die exakt seinen Spezifikationen entspricht. Die drei wichtigsten Grenzwerte sind:

• Der MPP-Spannungsbereich: Dies ist der „Wohlfühlbereich“ des Wechselrichters. Nur wenn die Spannung der Solarmodule in diesem Fenster liegt (z. B. zwischen 60 V und 450 V), kann der MPP-Tracker optimal arbeiten und die maximale Leistung aus den Modulen herausholen.
• Die maximale Eingangsspannung (Vmax): Dies ist die absolute Obergrenze, die unter keinen Umständen überschritten werden darf. Eine zu hohe Spannung wirkt wie ein zu hoher Wasserdruck auf ein Rohr – sie führt zur sofortigen und irreparablen Zerstörung der Elektronik im Wechselrichter. Besonders kritisch: Die Spannung von Solarmodulen steigt bei kalten Temperaturen an. Eine Auslegung, die im Sommer passt, kann an einem sonnigen, eiskalten Wintermorgen den Wechselrichter zerstören.
• Der maximale Eingangsstrom (Imax): Auch die Stromstärke, die der Wechselrichter verarbeiten kann, ist begrenzt. Wird dieser Wert überschritten, geht das Gerät zwar meist nicht kaputt, aber es kann den überschüssigen Strom nicht nutzen. Der Wechselrichter „clippt“ die Leistung, das heißt, er kappt die Spitze und verschenkt wertvolle Energie.

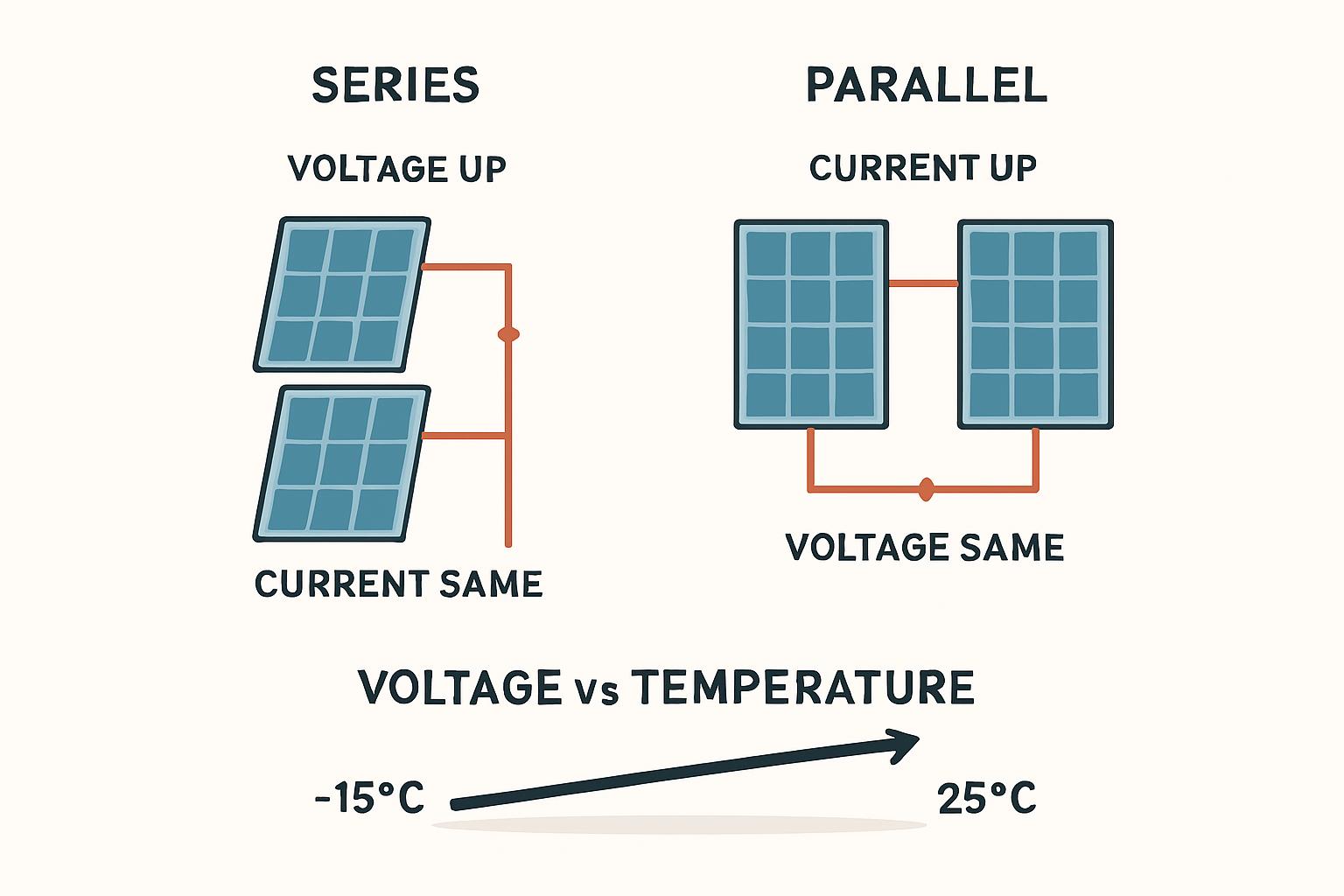

Module verbinden: Wie Reihen- und Parallelschaltung die Werte verändern

Selten wird nur ein einzelnes Modul an einen Wechselrichter angeschlossen. Sobald Sie also mehrere Module verwenden, müssen diese miteinander verschaltet werden. Die Art der Schaltung hat direkten Einfluss auf die Gesamtspannung und den Gesamtstrom, die am Wechselrichter ankommen.

Reihenschaltung: Spannung addiert sich

Bei einer Reihenschaltung werden die Module wie eine Perlenkette hintereinandergeschaltet (Plus an Minus).

• Die Spannungen (V) der einzelnen Module addieren sich. Zwei Module mit je 40 V ergeben in Reihe 80 V.
• Der Strom (A) bleibt gleich. Er entspricht dem Strom des schwächsten Moduls in der Kette.

Diese Schaltung wird genutzt, um die Spannung in den optimalen MPP-Bereich des Wechselrichters zu heben. Die große Gefahr hierbei ist, die maximale Eingangsspannung des Wechselrichters zu überschreiten.

Parallelschaltung: Strom addiert sich

Bei einer Parallelschaltung werden alle Pluspole und alle Minuspole miteinander verbunden.

• Die Ströme (A) der einzelnen Module addieren sich. Zwei Module mit je 10 A ergeben parallel 20 A.
• Die Spannung (V) bleibt gleich und entspricht der Spannung eines einzelnen Moduls.

Diese Schaltung wird verwendet, um den Strom zu erhöhen, ohne die Spannung zu verändern. Hier besteht die Gefahr, den maximalen Eingangsstrom des Wechselrichters zu überschreiten, was zu Leistungsverlusten durch Clipping führt.

Die Konsequenzen einer Fehlauslegung: Von Enttäuschung bis Totalschaden

Wenn die elektrischen Kennwerte der Module (einzeln oder als Strang) nicht zum Betriebsfenster des Wechselrichters passen, sind Probleme vorprogrammiert.

• Szenario 1: Die Spannung ist zu niedrig.

  • Problem: Die Spannung der Module liegt unter dem Start- oder MPP-Spannungsbereich des Wechselrichters.
  • Konsequenz: Der Wechselrichter schaltet sich gar nicht erst ein oder arbeitet weit außerhalb seines optimalen Wirkungsgrades. Besonders an Tagen mit wenig Licht geht Ihnen viel Energie verloren.

• Szenario 2: Der Strom ist zu hoch.

  • Problem: Der Gesamtstrom der parallel geschalteten Module übersteigt den maximalen Eingangsstrom des Wechselrichters.
  • Konsequenz: An sonnigen Tagen, wenn die Module ihre volle Leistung bringen, kann der Wechselrichter den Strom nicht verarbeiten. Er begrenzt den Eingangsstrom und die überschüssige Energie verpufft ungenutzt. Sie verschenken bares Geld.

• Szenario 3: Die Spannung ist zu hoch.

  • Problem: Die Leerlaufspannung der in Reihe geschalteten Module – insbesondere bei Kälte – überschreitet die maximale Eingangsspannung des Wechselrichters.
  • Konsequenz: Dies ist der schlimmste und teuerste Fehler. Die zu hohe Spannung zerstört die Eingangselektronik des Wechselrichters. Der Schaden ist irreparabel und wird nicht von der Garantie abgedeckt, da es sich um einen Planungsfehler handelt.

Die sichere Lösung: Warum Komplettsets die beste Wahl sind

Die korrekte elektrische Auslegung einer PV-Anlage erfordert das sorgfältige Studium von Datenblättern und die Berücksichtigung von Faktoren wie Temperaturkoeffizienten. Für Laien ist dies eine komplexe und fehleranfällige Aufgabe. Ein Rechenfehler kann den Ertrag schmälern oder die wichtigste Komponente der Anlage zerstören.

Genau hier liegt der entscheidende Vorteil von vorkonfigurierten Sets, wie zum Beispiel bei Balkonkraftwerken mit Speicher oder kompletten DIY-PV-Anlagen.

Bei einem solchen Set haben Ingenieure und Produktexperten diese anspruchsvolle Abstimmung bereits für Sie übernommen.

• Garantierte Kompatibilität: Module und Wechselrichter sind so ausgewählt, dass ihr elektrisches Zusammenspiel unter allen Betriebsbedingungen optimal und sicher ist.
• Optimale Leistung: Das System ist so ausgelegt, dass der Wechselrichter möglichst oft in seinem effizientesten Arbeitsbereich (MPP-Fenster) läuft.
• Sicherheit: Die Gefahr einer Überspannung und damit der Zerstörung des Wechselrichters ist bei korrekter Installation nach Anleitung ausgeschlossen.

Sie kaufen nicht nur einzelne Komponenten, sondern ein funktionierendes, sicheres und ertragsoptimiertes Gesamtsystem. Der Griff zum Komplettset ist keine Vereinfachung, sondern eine bewusste Entscheidung für Zuverlässigkeit und die Absicherung Ihrer Investition.

Abschluss und nächste Schritte

Die elektrische Harmonie zwischen Solarmodulen und Wechselrichter ist das Fundament jeder leistungsfähigen Photovoltaikanlage. Eine falsche Auslegung führt unweigerlich zu Ertragseinbußen oder teuren Schäden. Anstatt das Risiko eines kostspieligen Planungsfehlers einzugehen, ist die Entscheidung für ein professionell zusammengestelltes System der logische und sichere Weg.
