Solarmodul-Größen und Zellformate: Was 108-Zeller, Halbzellen und Abmessungen für Ihre Planung bedeuten
Sie stehen am Anfang Ihrer Photovoltaik-Planung und sehen sich mit einer Flut technischer Daten konfrontiert: 108-Zellen, 144 HC, M10-Wafer, Abmessungen in Millimetern. Auf den ersten Blick wirkt dieser Zahlendschungel einschüchternd. Doch hinter diesen Bezeichnungen stecken entscheidende Eigenschaften, die den Erfolg Ihrer Solaranlage direkt beeinflussen. Dieser Beitrag entschlüsselt die wichtigsten Begriffe und zeigt Ihnen, wie die physische Größe eines Solarmoduls alles Weitere mitbestimmt – von der Leistung über die Statik bis hin zur Eignung für Ihr Dach oder Ihren Balkon.
Warum die Modulgröße mehr als nur eine Zahl ist
Die Auswahl des richtigen Solarmoduls ist keine reine Leistungsfrage. Genauso entscheidend für eine erfolgreiche und sichere Installation sind Abmessungen und Gewicht. Wer diese Faktoren ignoriert, riskiert unerwartete Probleme.
Ein typisches Szenario aus der Praxis: Ein Hausbesitzer möchte die Dachfläche maximal ausnutzen und wählt die Module mit der höchsten Wattzahl – in der Regel die größten verfügbaren Modelle. Bei der Montage stellt sich jedoch heraus, dass die Module zu schwer für die Dachsparren sind oder sich aufgrund ihrer Größe nicht optimal um ein Dachfenster herum platzieren lassen. Ähnliches gilt für Mieter: Ein Standard-Solarmodul für Dachanlagen überschreitet oft die zulässigen Abmessungen und das Gewicht für eine einfache Balkonmontage.
Hier sind die zentralen Aspekte, die von der Modulgröße abhängen:
- Dachbelegung: Kleinere Module bieten mehr Flexibilität, um Hindernisse wie Schornsteine oder Gauben zu umgehen und die Fläche optimal zu nutzen.
- Statik und Gewicht: Größere Module sind schwerer. Eine typische Dachanlage bringt etwa 15 bis 20 kg pro Quadratmeter auf die Waage. Die Tragfähigkeit Ihres Daches muss dafür ausgelegt sein.
- Montageaufwand: Größere und schwerere Module sind unhandlicher und erfordern oft mehr Personal oder sogar einen Kran für die Installation.
- Eignung für Sonderflächen: Für Balkone, Carports oder Gartenhäuser sind oft spezielle, kompaktere Formate die beste Wahl. Ein sorgfältig geplantes Balkonkraftwerk kann so bis zu 15 % Ihrer Stromkosten einsparen.
Die Bausteine eines Solarmoduls: Von der Zelle zum fertigen Panel
Um die verschiedenen Modulformate zu verstehen, hilft ein kurzer Blick auf ihren Aufbau. Jedes Solarmodul besteht aus einzelnen Solarzellen, die in Reihe und parallel geschaltet sind. Die Technologie und Anordnung dieser Zellen bestimmen die Eigenschaften des gesamten Moduls.
Was ist eine Halbzelle (Half-Cut)?
In den letzten Jahren hat sich die sogenannte Halbzellen- oder Half-Cut-Technologie (HC) als Standard durchgesetzt. Dabei werden herkömmliche Solarzellen mit einem Laser präzise in der Mitte halbiert.
Dieser auf den ersten Blick simple Eingriff hat bemerkenswerte Vorteile:
- Geringerer Leistungsverlust: Durch die Halbierung des Stroms pro Zelle sinkt der elektrische Widerstand. Das führt zu einer höheren Effizienz und einer um 5 bis 10 Watt Peak (Wp) höheren Modulleistung im Vergleich zu einem baugleichen Vollzellenmodul.
- Besseres Verhalten bei Verschattung: Ein Halbzellenmodul ist intern in eine obere und eine untere Hälfte aufgeteilt. Wird ein Teil des Moduls verschattet, etwa durch einen Baum oder Schornstein, kann die andere Hälfte weiterhin nahezu die volle Leistung erbringen. Bei Vollzellenmodulen bricht die Leistung des gesamten Moduls oft stark ein.
- Höhere Langlebigkeit: Die geringeren Zellströme führen zu einer niedrigeren Betriebstemperatur, was die Zellen schont und die Lebensdauer des Moduls verlängert.
Die Erfahrung zeigt, dass sich die meisten Nutzer heute für Halbzellenmodule entscheiden, da der minimale Preisaufschlag durch die höhere Leistung und Robustheit mehr als ausgeglichen wird.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 2000 Watt 800 Watt - 5,4 kWh
Ab 2.099,00 €Gängige Modulformate im Überblick

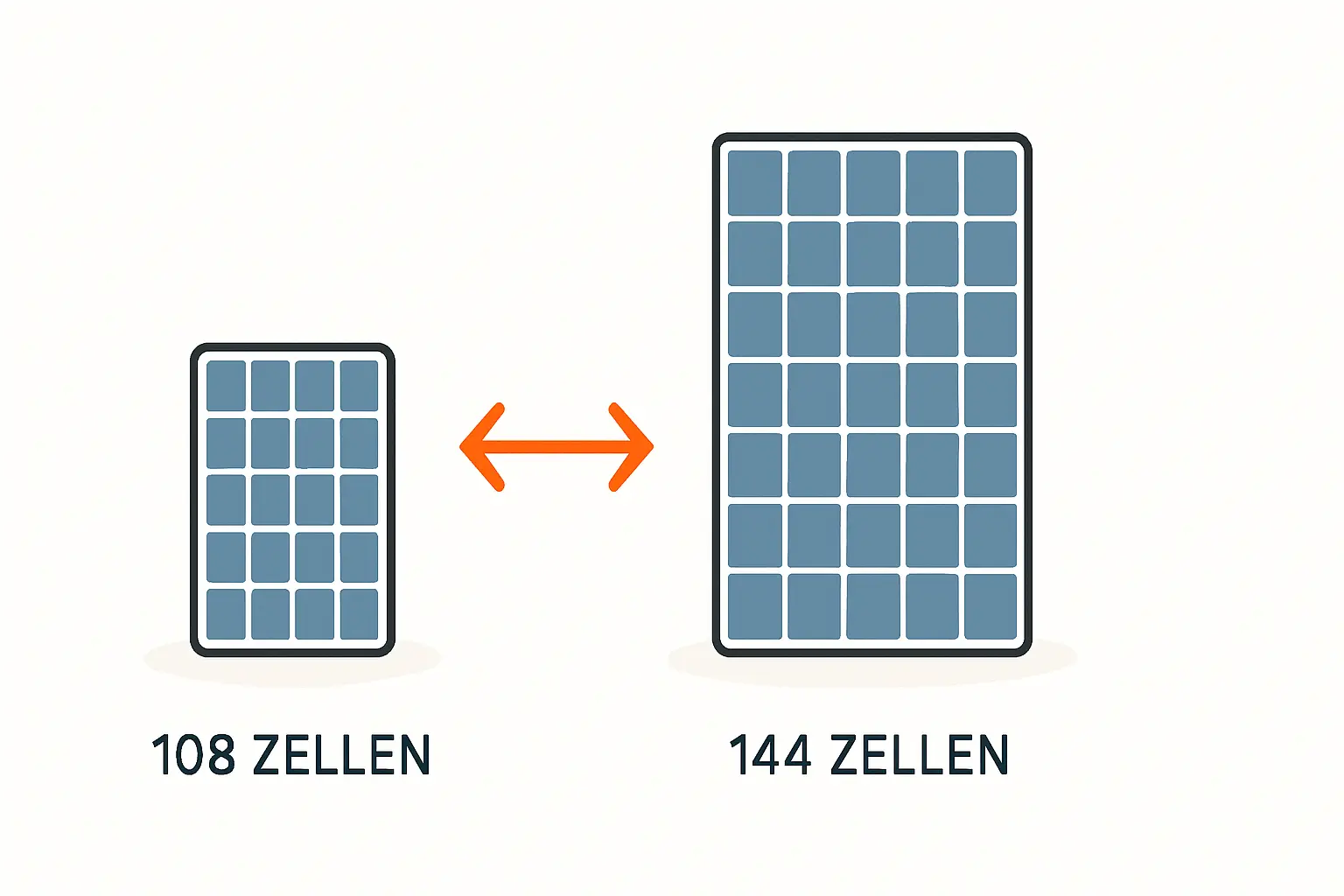

Die Anzahl der Zellen in einem Modul ist ein direkter Indikator für seine Größe und Leistung. Moderne Module verwenden fast ausschließlich Halbzellen, weshalb Bezeichnungen wie „108-Zeller“ eigentlich „108 Halbzellen“ meinen.
Der Allrounder: 108-Zellen-Module (108 HC)
Dieses Format ist der aktuelle Standard für die meisten privaten Dachanlagen und Balkonkraftwerke. Es besteht aus 6 Reihen mit je 18 Halbzellen.
- Typische Abmessungen: ca. 1,75 m x 1,10 m
- Typische Leistung: 400–430 Wp
- Gewicht: ca. 20–22 kg
- Anwendung: Ideal für Einfamilienhäuser, da ihre Größe eine flexible Anordnung auf dem Dach erlaubt. Auch für die meisten Balkonkraftwerke ist dieses Format wegen Gewicht und Handhabbarkeit die erste Wahl.
Der Größere: 144-Zellen-Module (144 HC)
Diese Module sind im Grunde die „großen Brüder“ der 108-Zeller und bestehen aus 6 Reihen mit je 24 Halbzellen. Sie waren lange Zeit der Standard für große Industrieanlagen, finden aber auch auf sehr großen, freien Dachflächen von Wohnhäusern Verwendung.
- Typische Abmessungen: ca. 2,28 m x 1,13 m
- Typische Leistung: 530–550 Wp
- Gewicht: ca. 25–28 kg
- Anwendung: Geeignet für große, unkomplizierte Dachflächen oder Freiflächenanlagen. Für die typische Dachanlage eines Einfamilienhauses sind sie oft zu unhandlich und schwer.
Sonderformate für spezielle Anwendungen
Neben den beiden Hauptformaten gibt es eine Vielzahl kleinerer Module. Diese sind oft für Nischenanwendungen konzipiert, bei denen Standardgrößen nicht passen.
- Beispiele: Module mit 96 oder 120 Halbzellen in speziellen Anordnungen.
- Anwendung: Perfekt für eine Photovoltaikanlage für das Gartenhaus, Wohnmobile, Boote oder architektonisch anspruchsvolle Fassadenintegrationen.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
15000 Watt Photovoltaikanlagen inkl. 15,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
9.999,00 €Die Praxis: Wie Größe und Format Ihre Anlage beeinflussen
Die theoretischen Daten auf dem Papier müssen in der Realität funktionieren. Hier sind die wichtigsten praktischen Auswirkungen Ihrer Modulwahl.
Statik und Montage: Sicherheit geht vor
Die Statik ist ein nicht zu unterschätzender Faktor: Ein einziges 144-Zellen-Modul wiegt bis zu 28 kg, bei einer Anlage mit 20 Modulen summiert sich das Gewicht bereits auf über 500 kg. Hinzu kommen Wind- und Schneelasten. Deshalb muss vor der Installation immer geprüft werden, ob die Dachkonstruktion diese Lasten tragen kann. Kleinere 108-Zellen-Module verteilen das Gewicht gleichmäßiger und sind oft die sicherere Wahl für ältere Dachstühle.
Elektrische Planung und Systemintegration
Solarmodule werden in Reihen, sogenannten Strings, an den Wechselrichter angeschlossen. Module innerhalb eines Strings sollten idealerweise identische elektrische Eigenschaften wie Spannung und Strom aufweisen. Das Mischen verschiedener Modulgrößen und -typen in einem String ist zwar technisch möglich, aber komplex und führt oft zu Leistungseinbußen. Die Wahl der Modulgröße hat somit direkten Einfluss auf die Auslegung des gesamten Systems, inklusive der Auswahl des passenden Wechselrichters und gegebenenfalls eines Photovoltaik-Speichers.
Optimale Flächennutzung und Ästhetik
Bei der Anlagenplanung geht es darum, die verfügbare Dachfläche so effizient wie möglich zu nutzen. Mit kleineren 108-Zellen-Modulen können Installateure flexibler auf Dachfenster, Lüftungsrohre oder verwinkelte Dachformen reagieren. Manchmal führt eine geschickte Kombination aus hochkant und quer montierten Modulen zu einer höheren Gesamtleistung als der starre Einsatz der größtmöglichen Module.
Häufig gestellte Fragen (FAQ)
Kann ich verschiedene Modulgrößen auf meinem Dach mischen?
Technisch ist es möglich, erfordert aber eine sehr sorgfältige Planung des Wechselrichters und der String-Verschaltung, etwa durch den Einsatz von Leistungsoptimierern. Für Einsteiger ist es ratsam, bei einem einheitlichen Modultyp zu bleiben, um Komplexität und potenzielle Fehlerquellen zu vermeiden.
Welche Modulgröße ist für ein Balkonkraftwerk am besten geeignet?
In den meisten Fällen sind 108-Zellen-Module die beste Wahl. Sie bieten einen guten Kompromiss aus Leistung, Gewicht und den Abmessungen, die oft durch die Vorschriften für die vereinfachte Montage (unter 2 m², unter 30 kg) begrenzt sind.
Was bedeutet die Angabe „M10“ oder „G12“ bei Solarzellen?
Diese Begriffe beziehen sich auf die Größe des Silizium-Wafers, aus dem die Solarzellen hergestellt werden. M10 (182 mm) und G12 (210 mm) sind aktuell die gängigsten Formate. Größere Wafer ermöglichen die Herstellung von leistungsstärkeren Zellen und damit auch leistungsstärkeren Modulen, ohne dass das Modul selbst proportional viel größer werden muss.
Sind Halbzellenmodule teurer als Vollzellenmodule?
Die Produktion von Halbzellenmodulen ist heute der etablierte Industriestandard. Der Preisunterschied zu den kaum noch verfügbaren Vollzellenmodulen ist daher vernachlässigbar. Die Vorteile in Bezug auf Leistung und Langlebigkeit überwiegen bei Weitem.
Fazit: Die richtige Größe ist ein Kompromiss
Die Wahl des richtigen Solarmoduls geht weit über die reine Jagd nach der höchsten Wattzahl hinaus. Die physischen Abmessungen, das Gewicht und die zugrundeliegende Zelltechnologie sind entscheidend für eine sichere, effiziente und langlebige Photovoltaikanlage. Während große 144-Zellen-Module auf weiten Industriedächern ihre Stärken ausspielen, ist das flexiblere 108-Zellen-Format für die meisten Eigenheime und Balkonkraftwerke die klügere Wahl. Es ermöglicht eine optimale Nutzung der Dachfläche, stellt geringere Ansprüche an die Statik und vereinfacht die Montage.
Wenn Sie die Zusammenhänge zwischen Zellformat, Modulgröße und praktischer Anwendung verstehen, sind Sie bestens gerüstet, um die richtige Entscheidung für Ihr individuelles Projekt zu treffen.
