DC-Schutz bei Photovoltaik: So funktionieren Schutzklasse II und RCMU
Wenn Sie über eine Photovoltaikanlage nachdenken, stehen Ertrag und Wirtschaftlichkeit meist im Vordergrund. Genauso wichtig ist aber ein Thema, das oft im Hintergrund bleibt, aber für einen sicheren Betrieb entscheidend ist: der Schutz vor elektrischem Schlag auf der Gleichstromseite (DC-Seite) Ihrer Anlage. Moderne PV-Systeme setzen auf ein mehrstufiges Sicherheitskonzept, das Sie zuverlässig schützt.

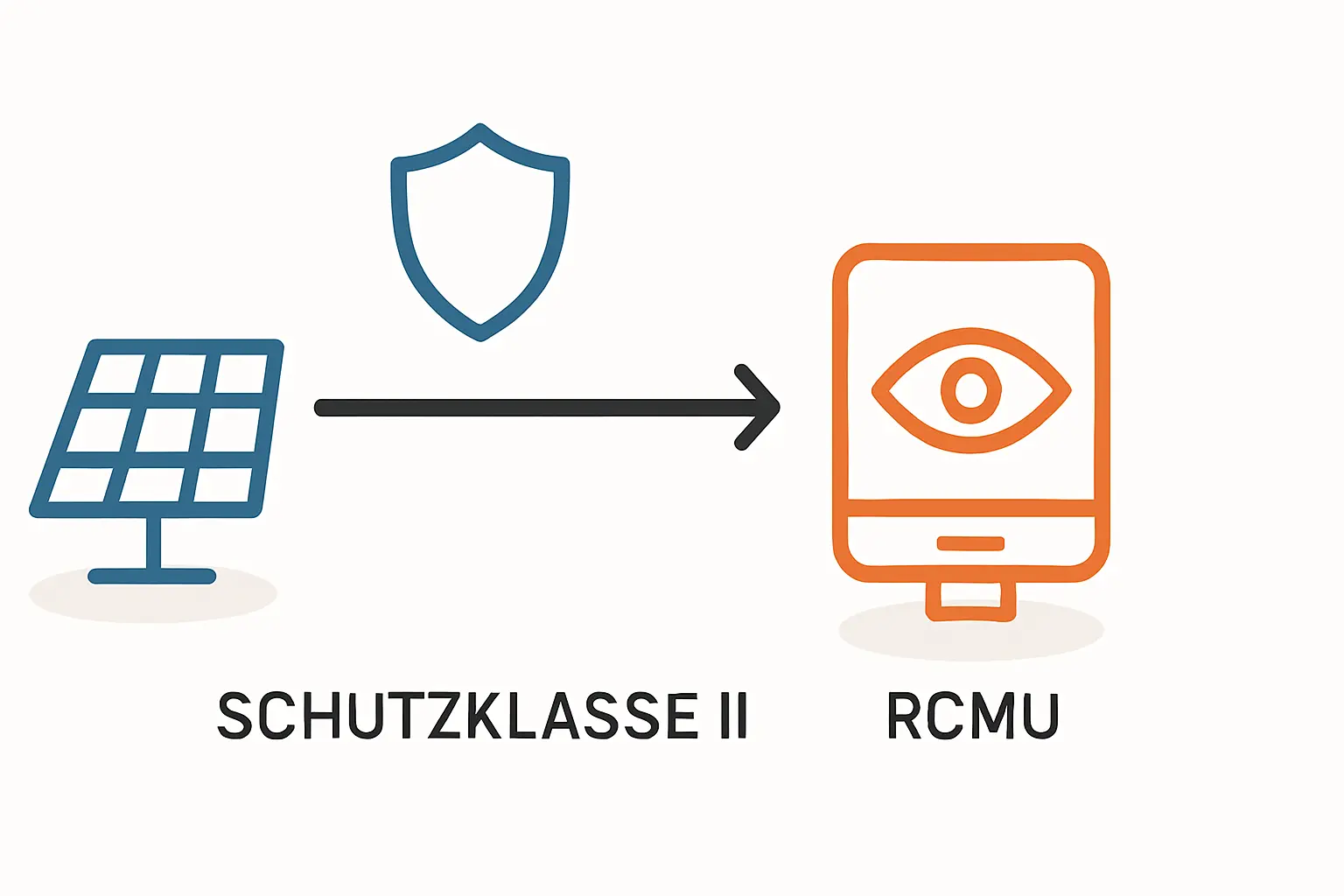

In diesem Beitrag stellen wir Ihnen die beiden zentralen Säulen dieses Konzepts vor: die Schutzklasse II und die Fehlerstrom-Überwachungseinheit (RCMU). Wir zeigen Ihnen, wie diese Technologien zusammenarbeiten, um Ihre Anlage von den Solarmodulen bis zum Wechselrichter abzusichern.
Warum die DC-Seite besondere Aufmerksamkeit erfordert
Eine Photovoltaikanlage erzeugt Gleichstrom (DC), während aus Ihrer Steckdose Wechselstrom (AC) fließt. Dieser Unterschied ist für das Sicherheitskonzept entscheidend, denn durch die Reihenschaltung von Solarmodulen können auf dem Dach sehr hohe Spannungen von bis zu 1.000 Volt entstehen.
Die besondere Gefahr von Gleichstrom liegt in seiner physiologischen Wirkung: Fließt er durch den menschlichen Körper, kann er eine dauerhafte Muskelverkrampfung auslösen, was das instinktive Loslassen von einem unter Spannung stehenden Bauteil erheblich erschwert. Deshalb sind die Schutzmaßnahmen auf der DC-Seite besonders streng und anders ausgelegt als im herkömmlichen Hausstromkreis.
Die erste Verteidigungslinie: Schutzklasse II – Doppelte Isolierung
Die grundlegendste und wichtigste Schutzmaßnahme für alle Komponenten Ihrer PV-Anlage ist die Bauweise nach Schutzklasse II. Dahinter verbirgt sich das Prinzip der doppelten oder verstärkten Isolierung.
Stellen Sie sich das wie eine doppelte Sicherheitsbarriere vor: Jedes stromführende Teil ist nicht nur von einer, sondern von zwei unabhängigen Isolierschichten umgeben. Sollte die erste Schicht – etwa durch Alterung, Witterungseinflüsse oder eine mechanische Beschädigung – versagen, schützt Sie die zweite Schicht weiterhin zuverlässig vor einem elektrischen Schlag.
Dieses Prinzip finden Sie bei allen Komponenten, die dem Gleichstrom ausgesetzt sind:
- Solarmodule: Die Solarzellen sind sicher zwischen Glas und Rückseitenfolie eingebettet.
- Solarkabel: Die Kupferlitze ist von zwei robusten, witterungsbeständigen Kunststoffmänteln umgeben.
- Steckverbinder: Die Kontakte sind von einem massiven Kunststoffgehäuse umschlossen, das Berührungen verhindert.
Ein Beispiel aus der Praxis: Ein Marder beschädigt die äußere Isolierung eines Solarkabels auf dem Dach. Dank der Schutzklasse II bleibt die innere Isolierschicht intakt. Es besteht keine unmittelbare Gefahr, da die stromführende Ader weiterhin sicher umschlossen ist. Ohne diese zweite Schicht könnte Feuchtigkeit eindringen und einen gefährlichen Fehlerstrom verursachen.
Der aktive Wächter: Die RCMU im Wechselrichter
Während die Schutzklasse II eine passive Schutzmaßnahme ist, die den Kontakt mit stromführenden Teilen verhindert, gibt es zusätzlich einen aktiven Wächter im System: die RCMU (Residual Current Monitoring Unit). Diese differenzstromsensitive Überwachungseinheit ist direkt im Wechselrichter integriert.
Ihre Aufgabe ist es, permanent zu prüfen, ob der gesamte Strom, der zu den Modulen hinfließt, auch vollständig wieder zurückfließt. Misst die RCMU eine Differenz, bedeutet das, dass Strom einen „falschen Weg“ nimmt – zum Beispiel über ein beschädigtes Bauteil und im schlimmsten Fall durch einen Menschen zur Erde abfließt. Ein solcher Stromfluss wird Fehlerstrom genannt.
Die Besonderheit der RCMU liegt darin, dass sie speziell für die Erkennung von glatten Gleichfehlerströmen ausgelegt ist. Ein herkömmlicher FI-Schutzschalter (RCD) aus Ihrer Hausinstallation kann diese Art von Fehlerstrom nicht zuverlässig erkennen und ist daher als Schutzmaßnahme wirkungslos.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 2000 Watt 800 Watt - 5,4 kWh
Ab 2.099,00 €Das perfekte Zusammenspiel für Ihre Sicherheit
Schutzklasse II und die RCMU bilden ein sich ergänzendes Sicherheitssystem, das nach dem Prinzip der Redundanz funktioniert:
- Passive Sicherheit (Prävention): Die doppelte Isolierung (Schutzklasse II) sorgt dafür, dass ein Kontakt mit spannungsführenden Teilen unter normalen Umständen praktisch unmöglich ist. Sie bildet die primäre und dauerhafte Schutzmaßnahme.
- Aktive Sicherheit (Reaktion): Die RCMU überwacht das System auf unvorhergesehene Fehler. Sie greift ein, falls die passive Schutzmaßnahme versagt, und schaltet die Anlage ab.
Die Erfahrung zeigt, dass die Kombination dieser beiden Schutzmaßnahmen so wirksam ist, dass bei den meisten Anlagen auf Hausdächern auf eine zusätzliche Erdung der Modulrahmen verzichtet werden kann. Dies vereinfacht die Installation und reduziert potenzielle Fehlerquellen.
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen DC- und AC-Sicherheit?
Auf der AC-Seite (nach dem Wechselrichter) schützt Sie der bekannte FI-Schutzschalter (RCD) im Sicherungskasten vor Fehlerströmen. Auf der DC-Seite (zwischen Modulen und Wechselrichter) ist dieser jedoch unwirksam. Hier übernehmen die Schutzklasse II als passive Maßnahme und die RCMU im Wechselrichter als aktive Überwachung diese Aufgabe.
Muss ich meine PV-Anlage zusätzlich erden?
Dank des durchgängigen Aufbaus nach Schutzklasse II ist eine separate Erdung der Solarmodule oder des Montagegestells in vielen Fällen nicht mehr zwingend vorgeschrieben. Entscheidend sind jedoch immer die Vorgaben des Wechselrichter- und Modulherstellers sowie die gültigen Installationsvorschriften. Ein Fachbetrieb wird dies für Ihre Anlage individuell und korrekt bewerten.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
10000 Watt Photovoltaikanlagen inkl. 10,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
6.999,00 €Kann ich die Funktion der RCMU selbst testen?
Nein, die RCMU ist eine interne, wartungsfreie Komponente des Wechselrichters. Eine unsachgemäße Prüfung kann das Gerät beschädigen. Ihre Funktionsfähigkeit wird im Rahmen der regelmäßigen Anlagenwartung durch einen qualifizierten Solarteur überprüft.
Sind alle modernen Solarmodule und Wechselrichter sicher?
Ja, wenn Sie sich für Produkte von etablierten Herstellern entscheiden, die für den europäischen Markt zertifiziert sind. Diese erfüllen ausnahmslos die Anforderungen der Schutzklasse II und integrieren moderne Sicherheitstechnik wie die RCMU.
Fazit: Ein durchdachtes Konzept für sorgenfreien Betrieb
Die Sicherheit einer Photovoltaikanlage ist kein Zufall, sondern das Ergebnis eines durchdachten, mehrstufigen Konzepts. Die passive Barriere der Schutzklasse II und die aktive Überwachung durch die RCMU stellen sicher, dass Ihre Anlage nicht nur effizient arbeitet, sondern auch unter allen Umständen sicher ist. Indem Sie auf hochwertige Komponenten und eine fachgerechte Installation setzen, schaffen Sie die Grundlage für Jahrzehnte der sicheren und sauberen Stromerzeugung.
