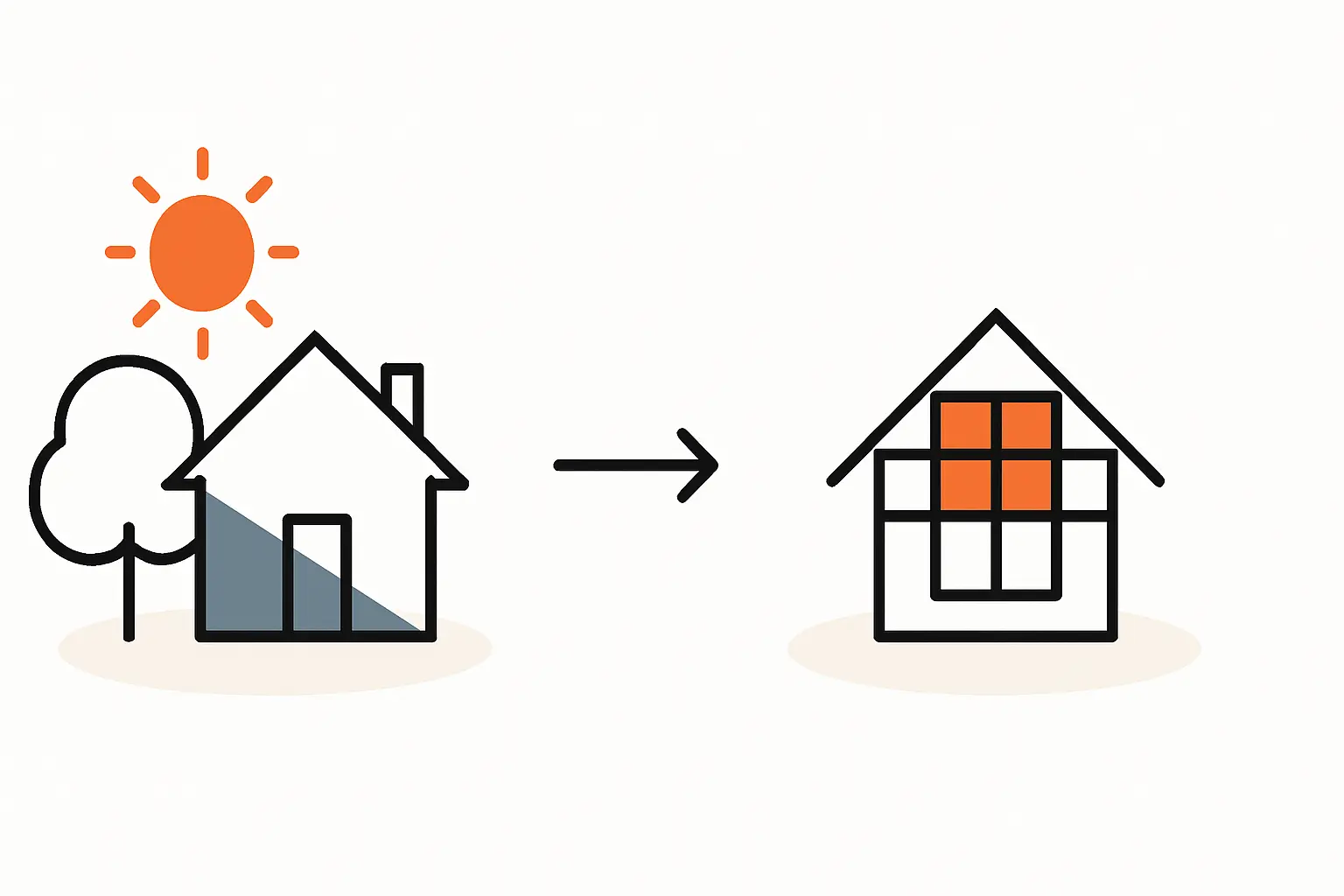

Schattenanalyse mit 3D-Simulation: Wie der exakte Jahresertrag trotz Verschattung berechnet wird
Ein hoher Baum auf dem Nachbargrundstück, der eigene Schornstein oder eine Gaube – viele Eigenheimbesitzer fragen sich, ob sich eine Photovoltaikanlage trotz möglicher Verschattung lohnt. Die Sorge ist berechtigt, denn schon eine Teilverschattung kann die Leistung der gesamten Anlage spürbar reduzieren. Doch moderne Planungsverfahren bieten eine verlässliche Lösung: die professionelle Verschattungsanalyse mittels 3D-Simulation. Mit ihr lässt sich der Einfluss jedes Schattens millimetergenau berechnen und eine präzise Ertragsprognose erstellen.
Warum ist Schatten für eine PV-Anlage so kritisch?
Schatten ist nicht nur ein optisches Phänomen, sondern hat direkte physikalische Auswirkungen auf die Leistung von Solarmodulen. Fällt Schatten auf nur eine einzige Solarzelle, kann das die Leistung des gesamten Moduls beeinträchtigen – und oft sogar die einer ganzen Reihe von in Serie geschalteten Modulen, eines sogenannten „Strings“. Man kann es sich wie einen Knick im Gartenschlauch vorstellen: Die Engstelle reduziert den Durchfluss der gesamten Leitung.
Erfahrungswerte zeigen, dass bereits eine Teilverschattung, beispielsweise durch einen Schornstein, der im Tagesverlauf über die Module wandert, zu Ertragsverlusten von 10 % bis 25 % pro Jahr führen kann. Ohne eine detaillierte Analyse bleibt diese Zahl jedoch eine reine Schätzung. Eine professionelle Planung ist daher unerlässlich, um die Investition abzusichern und die tatsächliche Wirtschaftlichkeit von Photovoltaik zu ermitteln.
Der Prozess der professionellen 3D-Verschattungsanalyse
Eine moderne Verschattungsanalyse verlässt sich nicht auf grobe Schätzungen oder einen flüchtigen Blick auf das Dach. Stattdessen nutzen Fachplaner spezialisierte Software, um die Gegebenheiten vor Ort exakt digital nachzubilden und den Sonnenverlauf über ein ganzes Jahr zu simulieren.
Schritt 1: Das digitale Zwillingsmodell Ihres Hauses
Am Anfang steht die präzise Erfassung aller relevanten Daten. Der Planer erstellt ein detailgetreues 3D-Modell Ihres Gebäudes und seiner unmittelbaren Umgebung. Dazu gehören:
- Dachmaße, Neigung und Ausrichtung: Die exakte Geometrie des Daches ist die Grundlage für die spätere Modulbelegung.
- Störobjekte auf dem Dach: Schornsteine, Gauben, Satellitenschüsseln oder Lüftungsrohre werden millimetergenau im Modell platziert.
- Umliegende Schattenquellen: Bäume, Nachbargebäude oder andere Hindernisse werden ebenfalls in ihrer Höhe und Position erfasst, um ihren Schattenwurf zu simulieren.
Dieses digitale Abbild Ihrer Immobilie ist die Grundlage für alle weiteren Berechnungen.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 1000 Watt 800 Watt - 2,7 kWh
Ab 1.299,00 €Schritt 2: Simulation des Sonnenverlaufs im Jahreszyklus
Die Sonne steht nicht jeden Tag und zu jeder Stunde am gleichen Punkt; ihr Stand verändert sich kontinuierlich. Die Planungssoftware berücksichtigt diese Dynamik und simuliert den exakten Sonnenverlauf für Ihren Standort für jeden einzelnen Tag des Jahres.
Die Software berechnet dabei zwei entscheidende Winkel:
- Azimut: Die Himmelsrichtung, in der die Sonne steht (z. B. Osten am Morgen, Süden am Mittag, Westen am Abend).
- Elevation: Die Höhe der Sonne über dem Horizont. Diese ist im Winter deutlich niedriger als im Sommer, was längere Schatten zur Folge hat.
So wird sichergestellt, dass der gesamte Jahreslauf – von den langen Schatten im Winter bis zum hohen Sonnenstand im Sommer – korrekt in die Ertragsberechnung einfließt.
Schritt 3: Berechnung der Einstrahlung für jeden Quadratzentimeter
Auf Grundlage des 3D-Modells und des simulierten Sonnenverlaufs berechnet die Software nun, wie viel Sonnenenergie jeden einzelnen Punkt des Daches erreicht. Sie unterscheidet dabei zwischen:
- Direkter Strahlung: Das ungehinderte Sonnenlicht an einem klaren Tag.
- Diffuser Strahlung: Das gestreute Licht, das auch bei bewölktem Himmel vorhanden ist und ebenfalls zur Stromerzeugung beiträgt.
Aus dieser Analyse entsteht eine detaillierte „Schattenkarte“ des Daches. Sie zeigt genau, welche Bereiche wie lange und wie intensiv verschattet werden.
Vom Analysemodell zur optimalen Anlagenplanung
Die Ergebnisse der 3D-Analyse sind weit mehr als nur interessante Daten. Sie sind das wichtigste Werkzeug für die professionelle Planung einer Photovoltaikanlage und die Optimierung des Ertrags.
Optimale Modulbelegung dank Datenbasis
Mit der Schattenkarte als Grundlage kann der Planer die PV-Module so auf dem Dach anordnen, dass sie die maximale Sonneneinstrahlung erhalten. Bereiche, die stark verschattet sind – etwa direkt hinter einem Schornstein –, lassen sich gezielt aussparen.
Die Visualisierung erfolgt oft als sogenannte Heatmap: Farben zeigen auf einen Blick, welche Dachflächen am besten geeignet sind (meist rot oder gelb) und welche aufgrund von Verschattung weniger Ertrag bringen (meist blau oder grün). Erfahrungen von Planern – wie sie auch auf Photovoltaik.info geteilt werden – zeigen, dass sich durch diese Optimierung der Gesamtertrag einer Anlage oft um 5–10 % steigern lässt, verglichen mit einer pauschalen Belegung.
Für Bereiche, die nur zeitweise verschattet sind, können zudem technische Lösungen wie Leistungsoptimierer oder Modulwechselrichter eingeplant werden. Diese sorgen dafür, dass ein verschattetes Modul nicht die Leistung des gesamten Strings reduziert.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
8000 Watt Photovoltaikanlagen inkl. 10,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
6.299,00 €Eine exakte Ertragsprognose als Fundament
Der entscheidende Vorteil der 3D-Analyse ist die Verlässlichkeit der Ertragsprognose. Anstatt mit groben Pauschalwerten zu arbeiten, liefert die Software eine standortspezifische Berechnung des zu erwartenden Jahresertrags in Kilowattstunden (kWh).
Diese präzise Prognose ist die Grundlage für jede seriöse Wirtschaftlichkeitsberechnung. Nur so können Sie verlässlich kalkulieren, nach wie vielen Jahren sich Ihre Investition amortisiert und wie hoch Ihre tatsächliche Stromkostenersparnis ausfallen wird.
FAQ – Häufige Fragen zur Verschattungsanalyse
Ist eine Verschattungsanalyse auch bei kleinen Objekten wie einer Antenne nötig?
Ja, denn auch kleine Objekte werfen einen Schatten. Eine professionelle Software berechnet den genauen Einfluss. Oft ist der Ertragsverlust minimal und kann vernachlässigt werden. Doch die Analyse gibt Ihnen die Gewissheit, sich nicht auf eine reine Schätzung verlassen zu müssen. In der Regel werden solche Bereiche bei der Modulbelegung einfach ausgespart.
Mein Nachbar möchte einen Baum fällen. Sollte ich das in der Planung berücksichtigen?
Zukünftige Änderungen können in der Simulation berücksichtigt werden. Wenn die Fällung eines Baumes sicher ist, kann der Planer ein Szenario ohne diesen Baum berechnen. Es ist jedoch ratsam, von der aktuellen Situation auszugehen, da sich Pläne auch ändern können.
Kann ich eine solche Analyse selbst durchführen?
Es gibt einfache Apps, die eine grobe Einschätzung ermöglichen. Diese ersetzen jedoch keine professionelle Software. Für eine verlässliche Prognose sind die Präzision bei der Erfassung der 3D-Daten, die Berücksichtigung von diffusem Licht und die genaue Simulation der Modulleistung entscheidend – eine Genauigkeit, die nur Fachplaner gewährleisten können.
Was kostet eine professionelle Verschattungsanalyse?
In der Regel ist die Verschattungsanalyse ein fester Bestandteil eines seriösen Angebots für eine Photovoltaikanlage und im Gesamtpreis der Planung enthalten. Ein Anbieter, der diesen Schritt überspringt, spart an der falschen Stelle und kann keine verlässliche Ertragsprognose abgeben.
Eine professionelle Verschattungsanalyse mit 3D-Simulation ist heute der Goldstandard in der PV-Planung. Sie ersetzt Vermutungen durch Fakten und gibt Ihnen die Gewissheit, dass Ihre Anlage so konzipiert ist, dass sie über Jahrzehnte hinweg den maximal möglichen Ertrag erwirtschaftet.
Weitere praxisnahe Informationen zur Auswahl der richtigen Komponenten und zur Planung Ihrer Anlage finden Sie direkt auf Photovoltaik.info.
