Viele Dächer von Garagen, Carports oder Gartenhäusern bieten ideale Voraussetzungen für eine eigene Photovoltaikanlage

Oft bestehen sie aus Trapezblech – einem leichten, stabilen und langlebigen Material. Doch gerade bei diesen Dächern erfordert die Montage von Solarmodulen besondere Aufmerksamkeit. Eine unsachgemäße Befestigung kann die Dichtigkeit des Daches gefährden und zu teuren Folgeschäden führen.

Dieser Ratgeber zeigt Ihnen die zwei gängigsten Montagemethoden und erklärt, worauf Sie achten müssen, damit Ihre Anlage nicht nur sicher befestigt ist, sondern Ihr Dach auch dauerhaft dicht bleibt.

Warum die Montage auf Trapezblech besondere Sorgfalt erfordert

Trapezblechdächer sind im Vergleich zu Ziegeldächern sehr dünn. Jede Bohrung zur Befestigung der Solarmodule durchdringt die wasserführende Schicht des Daches. Ohne eine absolut zuverlässige Abdichtung kann hier Feuchtigkeit eindringen. Hinzu kommt, dass sich Metall bei Temperaturschwankungen ausdehnt und zusammenzieht. Ein Montagesystem muss diese Bewegungen aufnehmen können, ohne dass die Dichtungen über die Jahre spröde werden oder verrutschen.

Die Risiken sind nicht zu unterschätzen. Studien des Fraunhofer-Instituts für Solare Energiesysteme ISE zeigen, dass unsachgemäße Abdichtungen bei Metalldächern eine der häufigsten Ursachen für spätere Wasserschäden sind, die oft erst nach Jahren sichtbar werden. Eine sorgfältige Planung und Ausführung sind daher unerlässlich.

Zwei bewährte Befestigungsmethoden im Vergleich

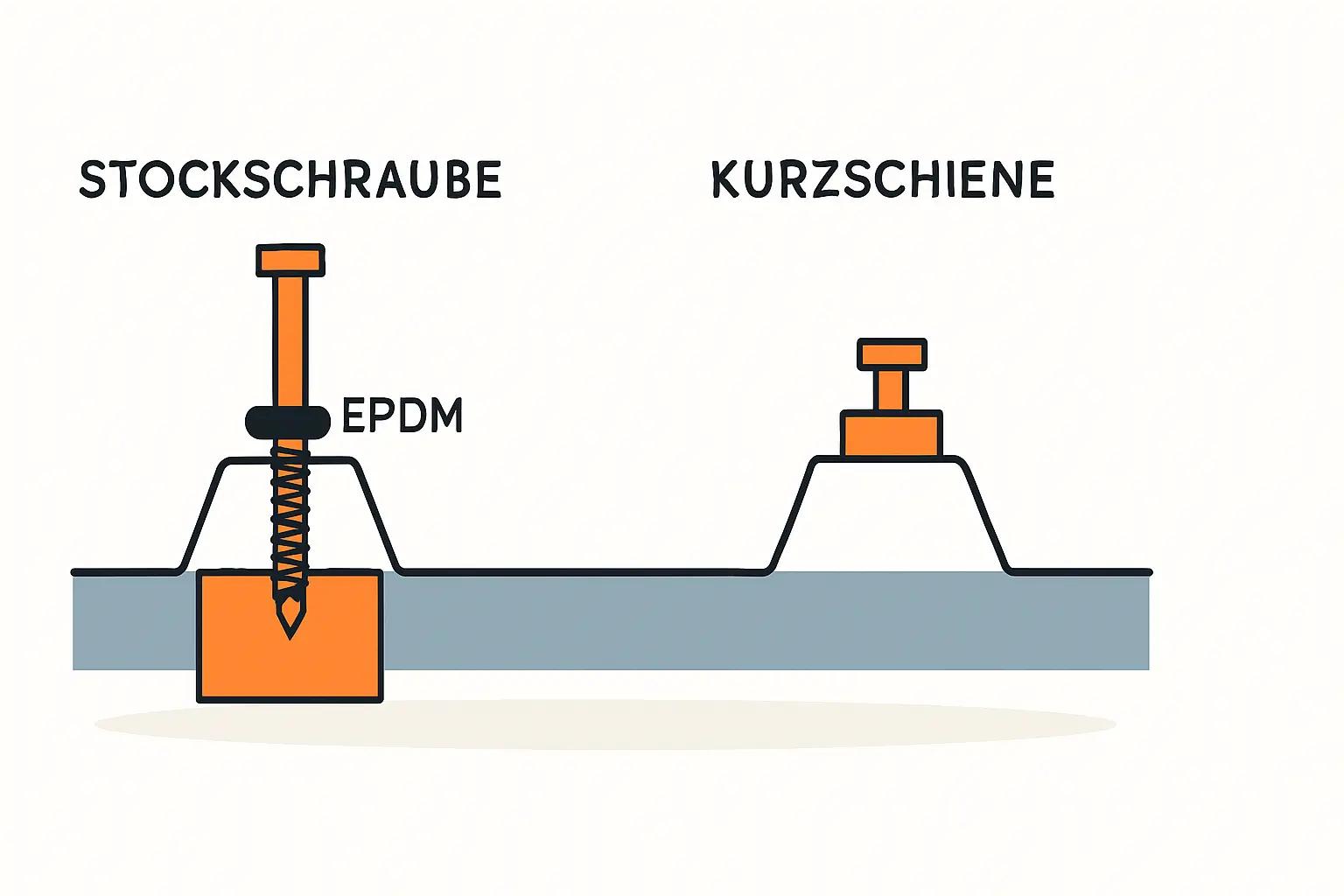

Für die Installation einer PV-Anlage auf Trapezblech haben sich zwei Systeme etabliert: die Befestigung mit Stockschrauben und die Montage mit Kurzschienen. Beide haben ihre spezifischen Vor- und Nachteile.

Die klassische Lösung: Montage mit Stockschrauben

Bei dieser Methode werden lange Schrauben, sogenannte Stockschrauben, durch das Trapezblech hindurch direkt in der darunterliegenden Dachkonstruktion (z. B. aus Holz oder Stahl) verankert. Auf dem oberen Gewinde der Stockschraube wird dann das Schienensystem für die Solarmodule befestigt.

Funktionsweise und Abdichtung:

Für die Abdichtung sorgt eine hochwertige EPDM-Dichtung (Ethylen-Propylen-Dien-Kautschuk), die mit einer Kontermutter fest auf das Blech gepresst wird. Entscheidend ist dabei die Bohrung an der höchsten Stelle des Trapezprofils, der sogenannten Hochsicke. So fließt Regenwasser an der Befestigungsstelle vorbei und sammelt sich nicht an.

Vorteile:

• Hohe Stabilität: Da die Schrauben in der Unterkonstruktion verankert sind, eignet sich diese Methode hervorragend für Gebiete mit hohen Schnee- und Windlasten.
• Flexibilität: Das System ist unabhängig von der Stärke des Trapezblechs selbst.

Nachteile:

• Hoher Montageaufwand: Jede Schraube muss präzise in der Unterkonstruktion verankert werden, was Planung und Ausführung zeitaufwendiger macht.
• Fehleranfälligkeit: Eine nicht perfekt angezogene Dichtung oder eine leicht schräge Bohrung kann bereits zu einer undichten Stelle führen.

Praxisbeispiel:

Für ein Garagendach in einer schneereichen Region Süddeutschlands, das eine massive Holzbalken-Unterkonstruktion besitzt, ist die Montage mit Stockschrauben oft die erste Wahl, da sie maximale Sicherheit gewährleistet.

Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher

Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 2000 Watt 800 Watt - 5,4 kWh

Ab 2.099,00 €

Produkt ansehen

Die moderne Alternative: Kurzschienen-Systeme

Kurzschienen sind eine neuere und mittlerweile sehr beliebte Montagemethode. Dabei werden kurze Aluminiumprofile direkt auf den Hochsicken des Trapezblechs befestigt. Die Solarmodule werden anschließend auf diesen Schienen geklemmt.

Funktionsweise und Abdichtung:

Die Kurzschienen werden mit speziellen, dünnwandigen Schrauben direkt im Blech fixiert – eine Verankerung in der Unterkonstruktion entfällt. Diese Schrauben verfügen über eine integrierte EPDM-Dichtung, die beim Eindrehen für eine sichere Abdichtung sorgt. Dabei verteilt sich die Last flächig über mehrere Befestigungspunkte auf das Trapezblech.

Vorteile:

• Schnelle und einfache Montage: Moderne Kurzschienensysteme können die Montagezeit auf Trapezblechdächern im Vergleich zu herkömmlichen Systemen um bis zu 40 % verkürzen. Das spart Zeit und Kosten.
• Weniger Fehlerquellen: Da nicht in die Unterkonstruktion gebohrt werden muss, entfällt die schwierige Suche nach den Dachsparren oder Pfetten.

Nachteile:

• Abhängig von der Blechstärke: Das System ist nur für Trapezbleche ab einer gewissen Materialstärke (z. B. 0,5 mm bei Stahl) zugelassen, da das Blech selbst die Lasten tragen muss.
• Geringere Punktbelastbarkeit: Für extreme Schnee- oder Windlasten können Stockschrauben die sicherere Variante sein.

Praxisbeispiel:

Für einen modernen Carport mit einer leichten Stahl-Unterkonstruktion, bei der die Sparren schwer zu treffen sind, ist ein Kurzschienen-System die ideale und wirtschaftlichste Lösung.

Der entscheidende Faktor: Die dauerhafte Abdichtung

Unabhängig von der gewählten Methode steht und fällt die Qualität der Montage mit der Abdichtung. EPDM-Dichtungen gelten hier als Industriestandard, da sie extrem witterungs- und UV-beständig sind und über Jahrzehnte elastisch bleiben.

Die Erfahrung zeigt, dass bei der Montage der Anpressdruck entscheidend ist. Wird die Dichtung zu stark angezogen, kann sie beschädigt werden und ihre Elastizität verlieren. Ist der Druck zu gering, schließt sie nicht bündig mit dem Blech ab. Viele Kurzschienen-Systeme nutzen daher sogenannte Kalotten. Das sind kleine Formteile aus Aluminium, die sich der Form der Hochsicke anpassen und den Druck der Schraube gleichmäßig auf die Dichtung verteilen.

Planung und Auswahl des richtigen Montagesystems

Bevor Sie sich für ein System entscheiden, sollten Sie folgende Punkte prüfen:

• Dachunterlagen: Welche Materialstärke hat Ihr Trapezblech (Stahl oder Aluminium)? Woraus besteht die Unterkonstruktion?
• Statik: Berücksichtigen Sie die lokalen Wind- und Schneelasten. Ein Statiker kann hier bei größeren Anlagen für Klarheit sorgen.
• Kosten: Die Montagesysteme für Trapezblechdächer machen etwa 10–15 % der Gesamtkosten einer PV-Anlage aus. Kurzschienen sind oft die günstigere Variante.

Die Auswahl des Montagesystems ist ein zentraler Baustein für Ihr gesamtes Projekt Photovoltaik für Ihr Dach. Neben der Befestigung benötigen Sie natürlich auch die Solarmodule und den passenden Wechselrichter, der den Gleichstrom der Module in nutzbaren Wechselstrom umwandelt.

Häufige Fragen zur Montage auf Trapezblech (FAQ)

Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets

12000 Watt Photovoltaikanlagen inkl. 15,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial

8.599,00 €

Produkt ansehen

Kann ich die Montage selbst durchführen?

Für handwerklich geschickte Personen ist die Montage, insbesondere mit Kurzschienen-Systemen, durchaus machbar. Wichtig sind präzises Arbeiten und die strikte Einhaltung der Herstellervorgaben, vor allem bei der Abdichtung. Der elektrische Anschluss der Anlage muss jedoch in jedem Fall von einer Elektrofachkraft durchgeführt werden. Ein kleineres Projekt wie ein Balkonkraftwerk ist oft ein guter Einstieg, um erste Erfahrungen zu sammeln.

Welchen Abstand müssen die Schienen haben?

Der Abstand der Schienen oder Stockschrauben richtet sich nach den Vorgaben des Solarmodul-Herstellers. In den Montageanleitungen der Module sind die zulässigen Klemmbereiche genau definiert. Typische Abstände liegen oft zwischen 1,00 m und 1,30 m.

Was passiert bei Sturm oder hoher Schneelast?

Ein fachgerecht geplantes und installiertes Montagesystem ist darauf ausgelegt, den ortsüblichen Wetterbedingungen standzuhalten. Die Hersteller der Systeme liefern hierzu detaillierte Tabellen, aus denen die maximalen Spannweiten der Schienen in Abhängigkeit von der Schnee- und Windlastzone hervorgehen.

Muss ich das Dach vor der Montage reinigen?

Ja, unbedingt. Die Bereiche, in denen gebohrt und abgedichtet wird, müssen frei von Schmutz, Moos und Fett sein. Nur auf einer sauberen Oberfläche kann die EPDM-Dichtung eine dauerhaft dichte Verbindung mit dem Trapezblech eingehen.

Fazit: Mit der richtigen Technik zur sicheren PV-Anlage

Ein Dach aus Trapezblech ist ein hervorragender Untergrund für eine Photovoltaikanlage, wenn die Montage fachgerecht erfolgt. Die Wahl zwischen Stockschrauben und Kurzschienen hängt von der Statik Ihres Daches und den lokalen Gegebenheiten ab. Während Stockschrauben bei hohen Lasten und schwachen Blechen punkten, überzeugen Kurzschienen durch ihre schnelle und einfache Installation.

Das wichtigste Kriterium für eine langlebige und sichere Anlage ist jedoch in jedem Fall eine kompromisslos gute Abdichtung. Mit dem richtigen Wissen können Sie die Weichen für Ihr Solarprojekt auf Garage oder Carport richtig stellen und über viele Jahre sauberen Strom erzeugen.
