Wenn Hausbesitzer über die Statik ihrer Photovoltaikanlage nachdenken, stehen meist Wind- und Schneelasten im Vordergrund. Doch in einigen Regionen Deutschlands kommt ein oft übersehener Faktor ins Spiel: die Erdbebengefahr. Was für viele abstrakt klingt, ist in Gebieten wie der Kölner Bucht, dem Oberrheingraben oder der Schwäbischen Alb eine reale statische Anforderung. Eine unzureichend befestigte PV-Anlage kann im Ernstfall nicht nur die Anlage selbst, sondern auch die Dachstruktur gefährden.

Ein Praxisbeispiel aus Nordrhein-Westfalen zeigt, warum die Erdbebenzone 2 besondere Anforderungen an die Unterkonstruktion stellt und worauf Sie bei der Planung achten müssen.

Warum die Erdbebenzone für Ihre PV-Anlage entscheidend ist

Deutschland ist im globalen Vergleich ein erdbebenarmes Land. Dennoch gibt es Zonen mit relevanter seismischer Aktivität, die nach DIN EN 1991-1-7/NA in vier Zonen eingeteilt sind:

• Zone 0: Keine oder sehr geringe Gefährdung. Der Großteil Deutschlands fällt in diese Kategorie.
• Zone 1: Geringe Gefährdung.
• Zone 2: Mittlere Gefährdung (z. B. Kölner Bucht, Aachener Raum, Teile der Schwäbischen Alb).
• Zone 3: Relativ hohe Gefährdung (z. B. Zollerngraben bei Albstadt).

Während starke Erdbeben selten sind, können auch kleinere Erschütterungen erhebliche Kräfte auf Bauwerke ausüben. Eine Photovoltaikanlage bringt pro Quadratmeter 15 bis 20 kg auf die Waage – eine erhebliche zusätzliche Masse auf dem Dach. Bei einer seitlichen Erdbewegung wird sie beschleunigt und übt so starke horizontale Scherkräfte auf die Unterkonstruktion für Photovoltaik und die Dachhaken aus.

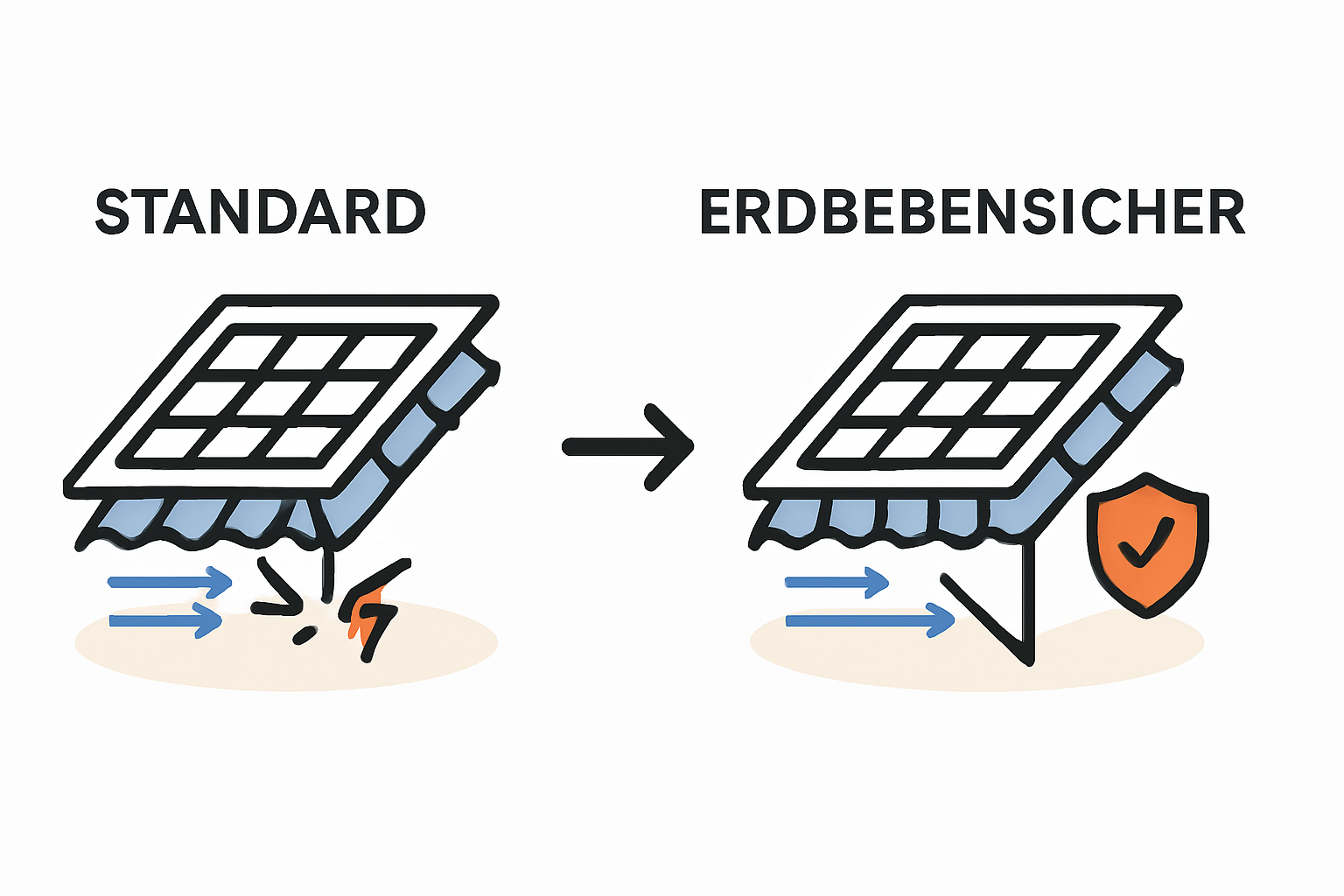

Die Erfahrung zeigt, dass Standard-Montagesysteme, die nur für Wind- und Schneelasten ausgelegt sind, diesen horizontalen Kräften oft nicht standhalten. Die Befestigungspunkte könnten überlastet werden, was im schlimmsten Fall zum Abrutschen von Modulen oder zur Beschädigung der Dachsparren führen kann.

Die Norm im Fokus: DIN EN 1998-1 (Eurocode 8)

Für das Bauen in Erdbebengebieten gilt eine klare technische Vorgabe: die DIN EN 1998-1, auch bekannt als Eurocode 8. Diese Norm regelt die Auslegung von Bauwerken gegen die Einwirkungen von Erdbeben. Sie gilt nicht nur für das Gebäude selbst, sondern explizit auch für fest damit verbundene Bauteile – und eine Dachanlage zählt zweifellos dazu.

Die Norm verlangt den Nachweis, dass die Anlage und ihre Verankerung den zu erwartenden horizontalen Beschleunigungen standhalten. Das Prinzip dahinter ist einfach: Wenn sich der Boden ruckartig seitwärts bewegt, bleibt das Dach aufgrund seiner Trägheit für einen kurzen Moment zurück. Dadurch entstehen immense Scherkräfte zwischen Dachstuhl, Dachhaken und Montageschienen.

Eine fachgerechte statische Berechnung für Standorte in Erdbebenzone 2 muss diese zusätzlichen Lasten berücksichtigen. Das erfordert in der Praxis gezielte Anpassungen bei der Auswahl und Montage der Unterkonstruktion.

Referenzprojekt Kölner Bucht: Eine Fallstudie aus der Praxis

Ein typisches Szenario verdeutlicht die Umsetzung. Für ein Einfamilienhaus in der Nähe von Köln sollte eine 12-kWp-Anlage auf einem klassischen Ziegeldach installiert werden. Der Standort liegt klar in Erdbebenzone 2.

Die Herausforderung:

Die erste Planung des Installateurs sah ein Standard-Montagesystem vor, doch der beauftragte Statiker legte sein Veto ein. Seine Berechnung nach Eurocode 8 ergab, dass die vorgesehenen Dachhaken und der Schienenabstand den zusätzlichen horizontalen Kräften nicht gewachsen wären: Die Schubkräfte an den Befestigungspunkten überschritten die zulässigen Werte des Herstellers.

Die Lösung:

In enger Abstimmung mit dem Hersteller des Montagesystems wurde die Unterkonstruktion angepasst:

1. Verstärkte Dachhaken: Es wurden speziell für höhere Schublasten geprüfte Dachhaken aus dickerem Edelstahl verwendet.
2. Reduzierter Hakenabstand: Der Abstand zwischen den Dachhaken wurde von den üblichen 1,20 m auf unter 0,90 m verringert. Dadurch verteilen sich die Kräfte auf mehr Befestigungspunkte.
3. Sichere Verschraubung: Jeder Dachhaken wurde mit zwei statisch zugelassenen Tellerkopfschrauben direkt und seitlich im Dachsparren verankert – eine reine Befestigung an der Dachlattung wäre hier grob fahrlässig.
4. Kreuzschienenverbund (optional): Bei besonders hohen Lasten kommt ein Kreuzschienenverbund zum Einsatz. Dabei wird eine zweite Schienenlage quer zur ersten montiert, was die Stabilität des gesamten Modulfeldes signifikant erhöht.

Das Ergebnis:

Die Mehrkosten für das verstärkte Montagesystem und den zusätzlichen Montageaufwand beliefen sich auf etwa 10 % der Kosten für die Unterkonstruktion. Ein vertretbarer Aufwand, um die Sicherheit der Anlage und des Gebäudes für die nächsten 30 Jahre zu gewährleisten und alle normativen Vorgaben zu erfüllen. Viele Kunden entscheiden sich bewusst für diese robustere Lösung, da sie nicht nur im seltenen Erdbebenfall, sondern auch bei extremen Stürmen zusätzliche Sicherheitsreserven schafft.

Worauf Sie bei der Auswahl des Montagesystems achten müssen

Wenn Sie in einer Erdbebenzone bauen, sollten Sie bei der Angebotsprüfung und im Gespräch mit dem Installateur auf folgende Punkte achten:

• Herstellernachweise: Fragen Sie gezielt nach, ob das angebotene Montagesystem für den Einsatz in Erdbebenzone 2 zugelassen ist und ob der Hersteller entsprechende Lasttabellen oder Zertifikate vorlegen kann.
• Statische Planung: Bestehen Sie auf einer dokumentierten statischen Auslegung, die die Erdbebenzone berücksichtigt. Ein seriöser Fachbetrieb wird diesen Nachweis von sich aus thematisieren.
• Verankerung im Dachstuhl: Klären Sie, wie die Dachhaken befestigt werden. Eine sichere Verankerung in den Dachsparren ist für Befestigungssysteme für Ziegeldächer in diesen Regionen unerlässlich.
• Qualität statt Preis: Vergleichen Sie Angebote nicht nur nach dem Endpreis. Ein günstigeres Angebot könnte auf einer unzureichenden Unterkonstruktion basieren, die später teure Schäden verursachen kann.

Die Plattform Photovoltaik.info legt Wert darauf, dass die hier empfohlenen Fachpartner über das nötige Wissen für solche Sonderfälle verfügen.

Häufige Fragen (FAQ) zur PV-Montage in Erdbebenzonen

Ist mein Wohnort in einer Erdbebenzone?

Eine erste Orientierung bieten Geoportale der Bundesländer oder eine Anfrage bei Ihrer zuständigen Baubehörde. Ihr Solarteur sollte dies im Rahmen der Planung ebenfalls prüfen.

Verteuert sich die Montage in Zone 2 erheblich?

Die Mehrkosten für die robustere Unterkonstruktion und die sorgfältigere Montage sind in der Regel moderat. Wie unser Praxisbeispiel zeigt, ist mit einem Aufschlag von etwa 10–15 % auf die Kosten des Montagesystems zu rechnen. Bezogen auf die Gesamtanlage macht das oft nur 1–2 % aus.

Reicht eine Standard-Unterkonstruktion nicht aus?

Nein. Standard-Systeme sind primär für vertikale Lasten (Schnee) und Windkräfte (Sog/Druck) ausgelegt. Die kurzen, heftigen horizontalen Impulse eines Erdbebens sind eine völlig andere Belastungsart, für die das System explizit nachgewiesen sein muss.

Wer ist für die korrekte statische Auslegung verantwortlich?

In erster Linie ist der ausführende Installationsbetrieb für die fachgerechte Planung und Montage verantwortlich. Bei komplexen Dächern oder hohen Lasten zieht er in der Regel einen externen Statiker hinzu. Als Bauherr haben Sie jedoch eine Mitwirkungspflicht und sollten die entsprechenden Nachweise einfordern.

Fazit: Sicherheit geht vor – auch bei unsichtbaren Kräften

Die Berücksichtigung der Erdbebenzone bei der PV-Planung ist kein Nischenthema, sondern eine sicherheitsrelevante Notwendigkeit in den betroffenen Regionen. Sie schützt Ihre Investition, Ihr Eigentum und sorgt für die Langlebigkeit der gesamten Anlage. Einen professionellen Fachbetrieb erkennen Sie daran, dass er diese lokalen Gegebenheiten kennt und proaktiv in die Planung einbezieht. Die richtige Unterkonstruktion ist das Fundament Ihrer Anlage – sparen Sie hier nicht an der falschen Stelle.
