PV-Datenblatt entschlüsselt: Die 4 entscheidenden Werte für Leistung und Sicherheit

Sie haben sich entschieden, eigenen Solarstrom zu erzeugen – vielleicht mit einem Balkonkraftwerk für Ihre Wohnung oder einer kleinen DIY-Anlage für Ihr Haus. Bei der Recherche stoßen Sie schnell auf die technischen Datenblätter der Komponenten und damit auf eine Wand aus Abkürzungen und Fachbegriffen: Voc, Isc, Vmp, MPP. Diese Dokumente wirken oft, als wären sie nur für Elektroingenieure geschrieben. Doch gerade diese Werte zu verstehen ist entscheidend, um die Leistung und vor allem die Sicherheit Ihrer zukünftigen Anlage beurteilen zu können.

Dieser Artikel übersetzt die wichtigsten technischen Angaben von Solarmodulen und Wechselrichtern in eine verständliche Sprache und hilft Ihnen zu erkennen, worauf es wirklich ankommt. Denn die perfekte Abstimmung der Komponenten ist der Schlüssel zu einer effizienten und langlebigen Anlage.

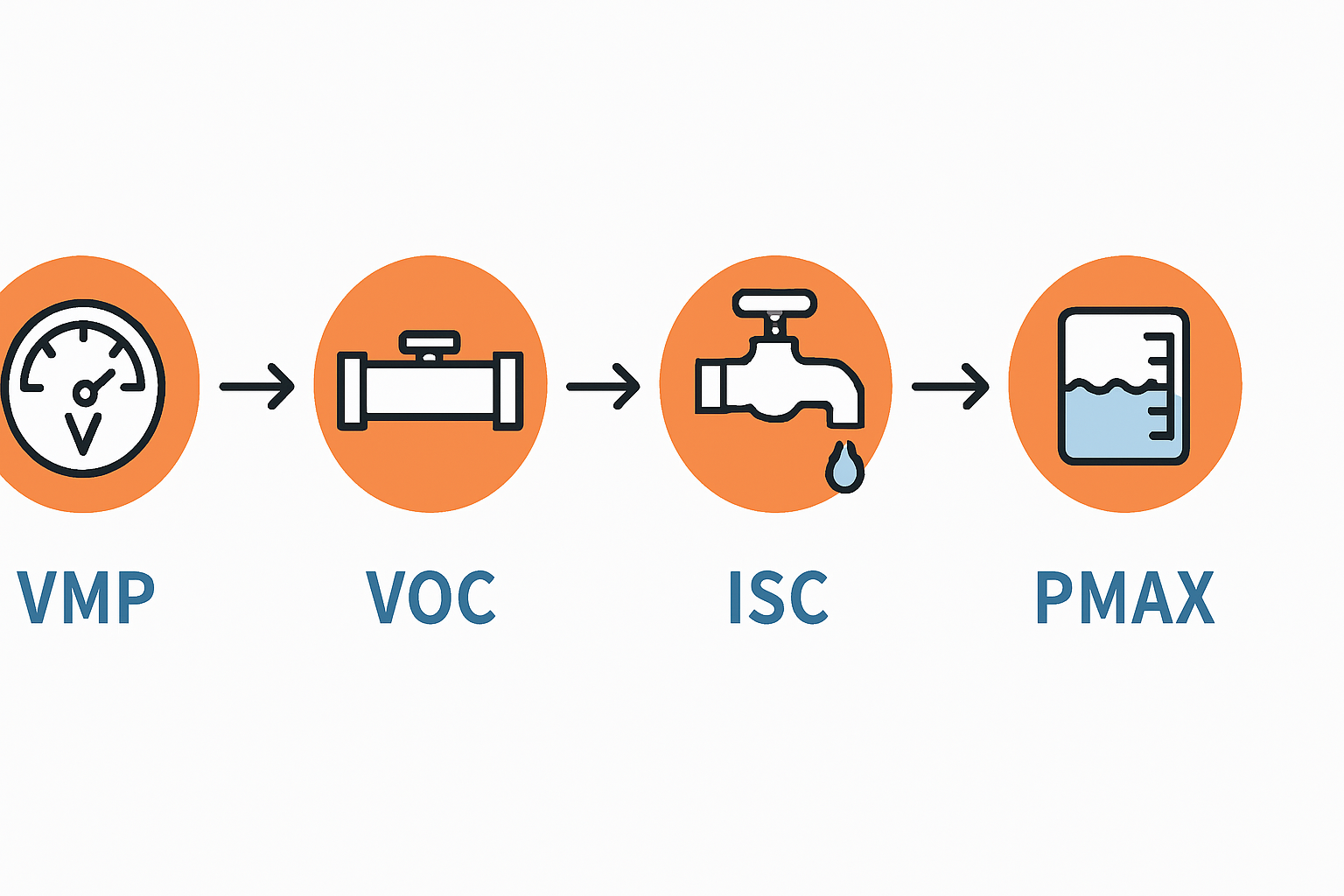

Die Sprache der Solarmodule: Was die wichtigsten Werte bedeuten

Ein Datenblatt ist wie der Personalausweis eines Solarmoduls. Es enthält alle wesentlichen Kennzahlen, die unter international genormten „Standard-Testbedingungen“ (STC) ermittelt werden, um ihre Vergleichbarkeit sicherzustellen. STC bedeutet: 1000 Watt Lichteinstrahlung pro Quadratmeter, eine Zelltemperatur von 25 °C und ein bestimmtes Lichtspektrum (AM 1.5). Auf Ihrem Dach oder Balkon weichen die realen Bedingungen zwar meist davon ab, doch die STC-Werte sind die unverzichtbare Grundlage für jeden Vergleich.

Leerlaufspannung (Voc – Voltage open circuit)

Die Leerlaufspannung ist die maximale Spannung, die ein Solarmodul erzeugen kann. Sie liegt an, wenn das Modul Licht empfängt, aber nicht angeschlossen ist – es fließt also kein Strom.

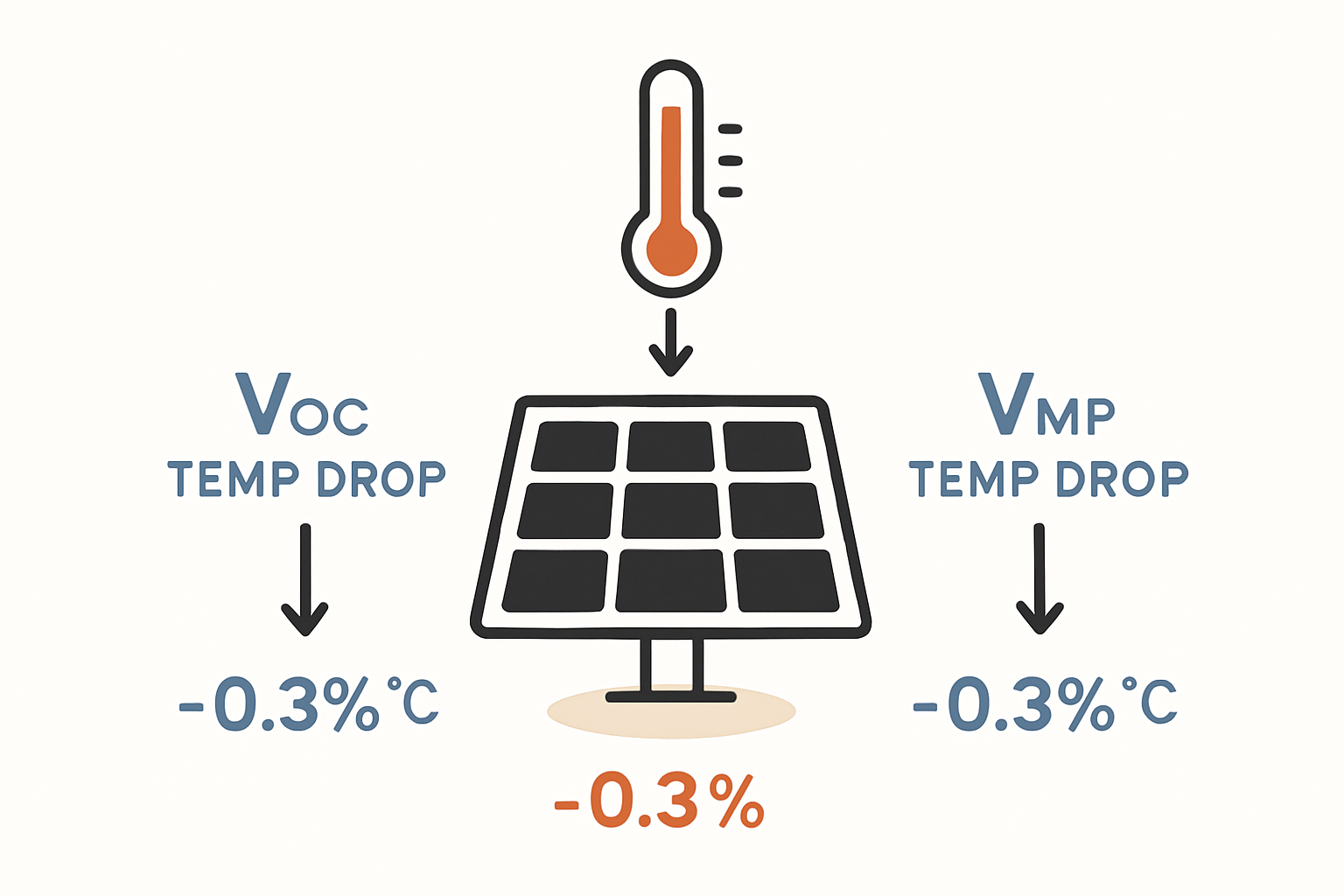

Warum dieser Wert entscheidend ist: Die Voc ist der absolute Höchstwert, den das Modul erreichen kann. Jeder Wechselrichter hat eine maximal zulässige Eingangsspannung. Wird dieser Wert überschritten, kann der Wechselrichter dauerhaft beschädigt werden. Die Leerlaufspannung ist damit der wichtigste Sicherheitswert für die Kompatibilität. Besonders wichtig: Bei Kälte steigt die Spannung eines Solarmoduls an. An einem sonnigen, eiskalten Wintermorgen kann der Voc-Wert daher deutlich über dem im Datenblatt angegebenen STC-Wert liegen.

Kurzschlussstrom (Isc – Current short circuit)

Der Kurzschlussstrom ist der maximale Strom, den ein Modul liefern kann. Er fließt, wenn Plus- und Minuspol direkt miteinander verbunden werden – bei einem Kurzschluss.

Warum dieser Wert entscheidend ist: Als höchster Stromfluss, der im System auftreten kann, ist der Isc relevant für die Auslegung von Kabelquerschnitten und Sicherungen. Auch der Wechselrichter hat einen maximalen Kurzschlussstrom, den er pro Eingang verarbeiten kann. Dieser Wert darf nicht überschritten werden, um eine Überlastung seiner internen Bauteile zu vermeiden.

Spannung bei maximaler Leistung (Vmp – Voltage at maximum power)

Die Vmp ist die „Betriebsspannung“. Bei dieser Spannung liefert das Solarmodul in Kombination mit dem passenden Strom (Imp) seine Nennleistung. Sie ist immer niedriger als die Leerlaufspannung (Voc).

Warum dieser Wert entscheidend ist: Der Wechselrichter versucht ständig, das Modul genau an diesem Punkt maximaler Leistung zu betreiben. Man nennt dies MPP-Tracking (Maximum Power Point). Damit das effizient funktioniert, muss die Vmp des Moduls im Arbeitsbereich des Wechselrichters liegen, dem sogenannten MPP-Spannungsbereich. Liegt die Spannung des Moduls außerhalb dieses Bereichs, etwa an sehr heißen Tagen (Spannung sinkt) oder bei schwachem Licht, kann der Wechselrichter nicht die optimale Leistung herausholen.

Strom bei maximaler Leistung (Imp – Current at maximum power)

Der Imp ist der „Betriebsstrom“, der bei der optimalen Betriebsspannung (Vmp) fließt. Er ist immer etwas niedriger als der Kurzschlussstrom (Isc).

Warum dieser Wert entscheidend ist: Das Produkt aus Vmp und Imp ergibt die Nennleistung des Moduls in Watt Peak (Wp). Zum Beispiel: 20 Volt (Vmp) x 10 Ampere (Imp) = 200 Watt (Pmax). Der Wechselrichter muss diesen Strom verarbeiten können, um die volle Leistung des Moduls nutzen zu können.

Das Zusammenspiel: Warum Module und Wechselrichter perfekt passen müssen

Eine Photovoltaikanlage ist ein System, in dem die Komponenten wie Zahnräder ineinandergreifen müssen. Ein noch so leistungsstarkes Solarmodul nützt wenig, wenn der Wechselrichter seine elektrischen Eigenschaften nicht optimal verarbeiten kann. Die Herausforderung besteht darin, ein Duo zu finden, das unter allen realistischen Wetterbedingungen – von einem kalten Wintermorgen bis zu einem heißen Sommertag – sicher und effizient zusammenarbeitet.

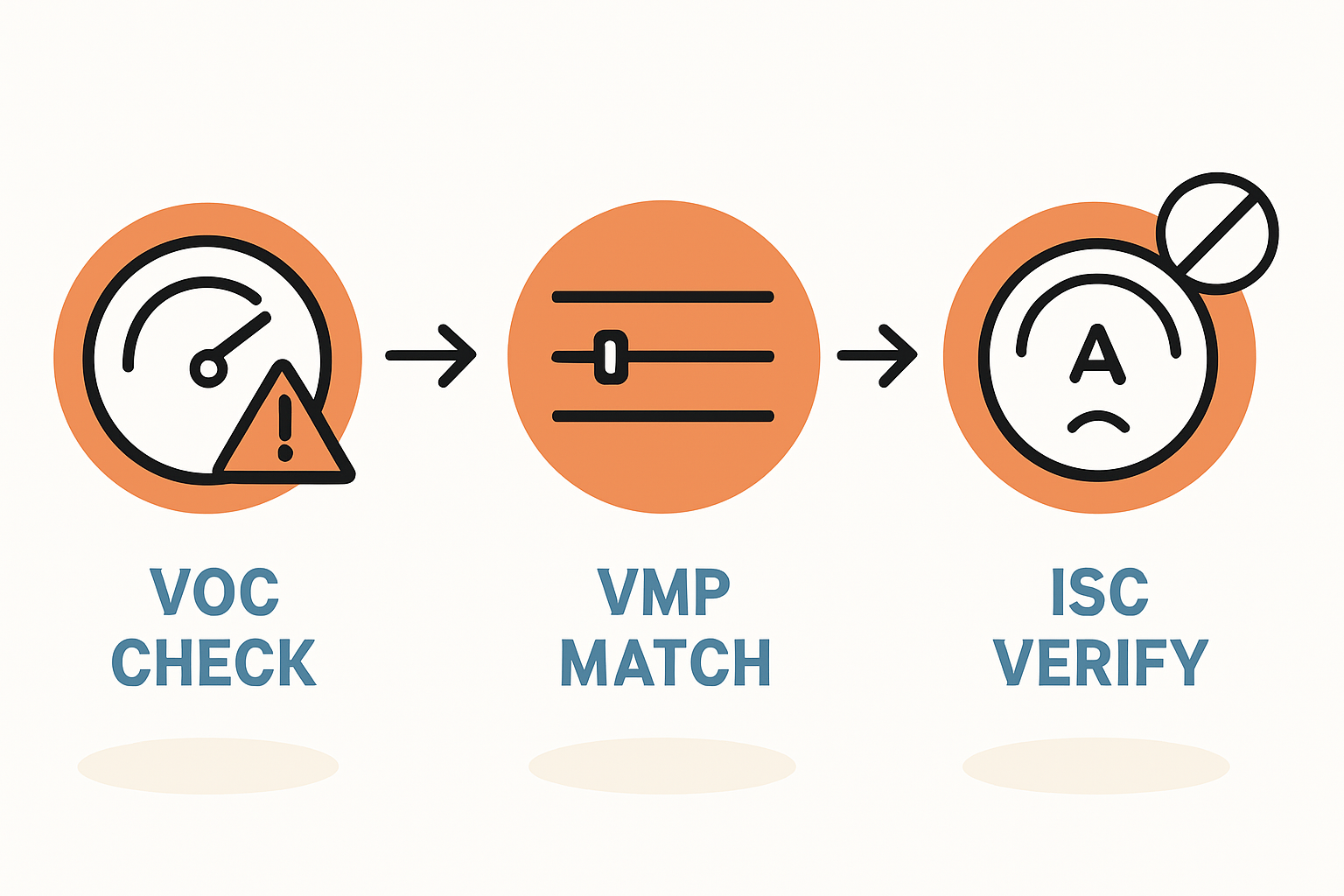

Beim Zusammenstellen eigener Komponenten müssen Sie sicherstellen, dass:

1. Die maximale Spannung passt: Die Leerlaufspannung (Voc) der Module – unter Berücksichtigung des Spannungsanstiegs bei Kälte – darf die maximale Eingangsspannung des Wechselrichters niemals überschreiten. Dies ist ein K.O.-Kriterium für die Sicherheit.
2. Der Arbeitsbereich übereinstimmt: Die Betriebsspannung (Vmp) der Module sollte sich über einen möglichst weiten Temperaturbereich innerhalb des MPP-Spannungsbereichs des Wechselrichters bewegen. Nur so kann dieser die maximale Leistung ernten.
3. Die Ströme verträglich sind: Der Kurzschlussstrom (Isc) und der Betriebsstrom (Imp) der Module dürfen die Grenzwerte des Wechselrichters nicht übersteigen.

Diese Parameter manuell zu prüfen, erfordert das sorgfältige Studium mehrerer Datenblätter und oft auch Berechnungen, die den Einfluss der Temperatur berücksichtigen.

Einzelrecherche versus die Sicherheit eines Komplettsets

Die Recherche und der Vergleich einzelner Komponenten sind zeitaufwendig und erfordern ein tiefes technisches Verständnis. Ein kleiner Fehler bei der Interpretation der Datenblätter kann zu Leistungseinbußen oder im schlimmsten Fall zu einem Defekt der Anlage führen. Wer die Komponenten selbst zusammenstellt, trägt die volle Verantwortung für die Kompatibilität.

Hier bieten geprüfte Komplettsysteme einen entscheidenden Vorteil. In einem Balkonkraftwerk Komplettset oder einer vorkonfigurierten DIY-PV-Anlage haben Experten die perfekte Abstimmung bereits für Sie übernommen. Modul und Wechselrichter sind so ausgewählt, dass sie unter allen üblichen Betriebsbedingungen sicher und effizient zusammenarbeiten. Sie umgehen die Komplexität der Datenblattanalyse und erhalten eine Lösung, die von Anfang an funktioniert.

Häufige Fragen (FAQ) zum Verständnis von PV-Datenblättern

Was passiert, wenn die Spannung des Moduls zu hoch für den Wechselrichter ist?

Überschreitet die Modulspannung die maximal zulässige Eingangsspannung des Wechselrichters, kann dessen Elektronik irreparabel zerstört werden. Das führt zum Totalausfall des Geräts und ist in der Regel nicht von der Garantie abgedeckt, da es sich um einen Planungsfehler handelt.

Warum ist die Leistung meines Moduls in der Realität oft niedriger als im Datenblatt?

Die Nennleistung im Datenblatt wird unter optimalen Laborbedingungen (STC) ermittelt. In der Praxis sorgen Faktoren wie eine höhere Betriebstemperatur der Module (Leistung sinkt bei Hitze), geringere Sonneneinstrahlung bei Bewölkung, ein nicht optimaler Neigungswinkel oder leichte Verschattung dafür, dass die tatsächliche Leistung meist unter dem Nennwert liegt.

Muss ich als Laie diese ganzen Werte selbst berechnen?

Wenn Sie Module und Wechselrichter einzeln kaufen, müssen Sie deren Kompatibilität sorgfältig prüfen und berechnen. Entscheiden Sie sich hingegen für ein fertiges Set, hat der Hersteller oder Händler diese technische Prüfung bereits für Sie übernommen. Das ist für Einsteiger der sicherere und schnellere Weg.

Sind teurere Module mit besseren Werten immer die bessere Wahl?

Nicht zwangsläufig. Das beste Solarmodul ist nur so gut wie der Wechselrichter, mit dem es kombiniert wird. Ein Hochleistungsmodul bringt keinen Vorteil, wenn seine elektrischen Werte nicht zum MPP-Bereich des Wechselrichters passen. Entscheidend ist immer die Harmonie des Gesamtsystems.

Fazit: Der sichere Weg zur eigenen Solaranlage

Das Verständnis der technischen Daten ist eine wichtige Grundlage, um fundierte Entscheidungen zu treffen. Es zeigt aber auch, wie viel Detailwissen für die sichere und effiziente Planung einer Anlage notwendig ist. Für einen unkomplizierten und risikoarmen Start in die eigene Stromerzeugung ist daher ein System, bei dem die Komponenten bereits professionell aufeinander abgestimmt sind, die vernünftigste Wahl.
