Ein Flachdach ist oft eine ungenutzte Fläche mit enormem Potenzial für die solare Energiegewinnung

Doch viele Eigentümer zögern, denn die Sorge ist groß: Muss für die Montage in die empfindliche Dachhaut gebohrt werden? Was passiert bei einem starken Sturm? Diese Bedenken sind berechtigt, aber moderne Montagesysteme bieten eine Lösung, die ebenso sicher wie effizient ist – ohne auch nur eine einzige Schraube in Ihr Dach zu treiben.

In diesem Beitrag erfahren Sie, wie Photovoltaikanlagen auf Flachdächern sicher montiert werden, welche Rolle Windlasten spielen und warum die richtige Ballastierung für die Langlebigkeit Ihrer Anlage und den Schutz Ihres Gebäudes entscheidend ist.

Warum Windlasten auf dem Flachdach eine besondere Herausforderung sind

Während bei einem Schrägdach die Solarmodule parallel zur Dacheindeckung montiert werden, müssen sie auf einem Flachdach aufgeständert werden, um einen optimalen Winkel zur Sonne zu erreichen. Dadurch bieten sie dem Wind eine große Angriffsfläche. Doch der Wind drückt nicht nur von oben auf die Module, er erzeugt auch eine starke Sogwirkung, die versucht, die gesamte Konstruktion vom Dach zu heben.

Die Berechnung dieser Kräfte ist in Europa klar durch die Norm Eurocode 1 (EN 1991-1-4) geregelt. Sie legt genau fest, wie Windlasten auf Gebäude zu berechnen sind, und berücksichtigt dabei mehrere Faktoren:

• Geografische Lage: Deutschland ist in vier Windzonen eingeteilt. An der Küste (Zone 4) sind die Windkräfte naturgemäß deutlich höher als im Binnenland (Zone 1).
• Gebäudehöhe: Mit zunehmender Höhe steigen auch die Windgeschwindigkeit und damit die Belastung.
• Dachbereiche: Die größten Kräfte wirken nicht in der Mitte des Daches, sondern an den Rändern und besonders in den Ecken. Hier können die Sogkräfte um ein Vielfaches höher sein.

Nur eine professionelle Planung, die diese Zonen exakt berücksichtigt, gewährleistet die Sicherheit der Anlage bei jedem Wetter.

Die Lösung: Aufständerung ohne Dachdurchdringung

Die größte Sorge von Flachdachbesitzern ist die Beschädigung der Dachabdichtung, denn eine Durchdringung birgt immer das Risiko von Undichtigkeiten. Die moderne Standardlösung umgeht dieses Problem vollständig: ballastierte Montagesysteme.

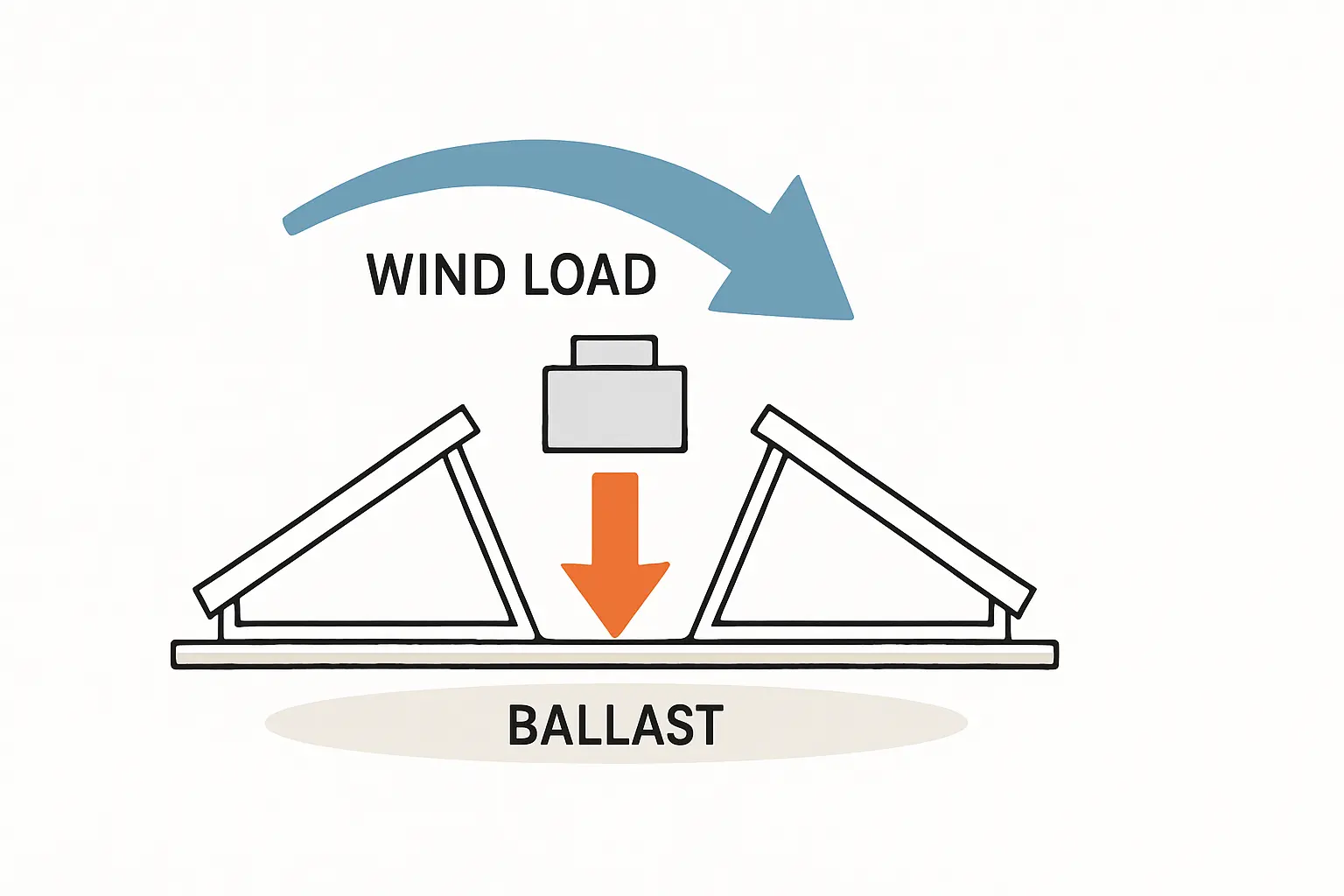

Das Prinzip ist einfach und genial zugleich: Anstatt die Konstruktion festzuschrauben, wird sie durch gezielt platziertes Gewicht, den sogenannten Ballast, auf dem Dach gehalten.

So funktioniert es in der Praxis:

1. Schutz der Dachhaut: Zuerst werden spezielle Bautenschutzmatten ausgelegt. Diese robusten Gummigranulatmatten verteilen den Druck gleichmäßig und schützen die empfindliche Dachabdichtung vor mechanischer Beschädigung.
2. Montage der Unterkonstruktion: Auf den Schutzmatten wird das Montagesystem aus Aluminium- oder Stahlschienen aufgebaut, die ein stabiles Raster bilden.
3. Ballastierung: In die dafür vorgesehenen Wannen oder Halterungen der Unterkonstruktion werden Gewichte gelegt – meist handelsübliche Betonplatten oder Kies. Das Gewicht wird exakt nach statischer Berechnung verteilt.
4. Installation der Module: Zum Schluss werden die Solarmodule auf der Unterkonstruktion befestigt.

So bleibt die Anlage selbst bei starkem Sturm sicher auf dem Dach, ohne die Dachhaut zu beschädigen.

Die richtige Ballastierung: Eine Frage der Statik

Die Menge und Verteilung des Ballasts beruht nicht auf einer Schätzung, sondern auf einer präzisen statischen Berechnung, die von Fachleuten mithilfe spezieller Software durchgeführt wird. Sie ist der Schlüssel zur Sicherheit der gesamten Anlage.

Folgende Faktoren fließen in die Berechnung ein:

• Windzone und Gebäudehöhe: Wie bereits erwähnt, sind dies die entscheidenden Einflussgrößen.
• Anstellwinkel der Module: Ein steilerer Winkel bietet dem Wind mehr Angriffsfläche und erfordert tendenziell mehr Ballast.
• Position auf dem Dach: In den Rand- und Eckbereichen, wo die Windkräfte am stärksten sind, wird deutlich mehr Ballast benötigt als in der Mitte.

Ein typisches Beispiel: Für ein 10 Meter hohes Gebäude in Windzone 2 kann der Ballastbedarf im Randbereich leicht doppelt so hoch sein wie in der Dachmitte. Die Gesamtlast einer solchen Anlage liegt üblicherweise zwischen 15 und 30 kg pro Quadratmeter – ein Wert, den die meisten massiven Flachdächer problemlos tragen. Dennoch ist eine Prüfung der Dachstatik vor der Installation unerlässlich.

Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher

Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 1000 Watt 800 Watt - 2,7 kWh

Ab 1.299,00 €

Produkt ansehen

Süd- oder Ost-West-Ausrichtung? Was für Ihr Flachdach besser ist

Bei der Aufständerung auf einem Flachdach haben Sie die Wahl zwischen zwei grundlegenden Ausrichtungen, jede mit eigenen Vor- und Nachteilen.

Klassische Süd-Ausrichtung

Hier werden alle Module nach Süden ausgerichtet, um die maximale Mittagssonne einzufangen.

• Vorteile: Höchster spezifischer Ertrag pro Modul zur Mittagszeit.
• Nachteile: Zwischen den Modulreihen ist ein größerer Abstand nötig, um gegenseitige Verschattung zu vermeiden, wodurch die Dachfläche weniger effizient genutzt wird. Der oft steilere Anstellwinkel kann zudem eine höhere Ballastierung erfordern.

Moderne Ost-West-Ausrichtung

Bei diesem System wird eine Modulreihe nach Osten und die direkt dahinterliegende nach Westen ausgerichtet.

• Vorteile:
  • Bessere Flächennutzung: Da die Module Rücken an Rücken stehen, kann fast die gesamte Dachfläche genutzt werden.
  • Geringere Windlast: Der Anstellwinkel ist flacher (meist 10–15 Grad), was die Windlast und den Ballastbedarf reduziert.
  • Gleichmäßigere Stromproduktion: Die Anlage produziert morgens (Ost-Seite) und nachmittags (West-Seite) Strom. Dieser gleichmäßige Ertrag passt oft besser zum Verbrauchsprofil eines Haushalts oder Gewerbebetriebs.

Die Erfahrung zeigt, dass für die Maximierung des Eigenverbrauchs und die optimale Nutzung der Dachfläche eine Ost-West-Aufständerung in den meisten Fällen die vorteilhaftere Lösung ist. Informieren Sie sich über die Details zur optimalen Ausrichtung Ihrer PV-Anlage, um die beste Entscheidung für Ihre individuelle Situation zu treffen.

Worauf Sie zusätzlich achten sollten

Neben Windlast und Ballastierung gibt es weitere wichtige Punkte, die Sie bei einer Flachdach-Installation beachten sollten:

• Dachstatik: Klären Sie unbedingt vorab, ob Ihr Dach die zusätzliche Last der Anlage (Module, Unterkonstruktion und Ballast) tragen kann. Ein Statiker kann dazu eine verlässliche Auskunft geben.
• Zustand der Dachabdichtung: Eine PV-Anlage hat eine Lebensdauer von über 25 Jahren. Die Dachabdichtung sollte sich in einem ebenso guten Zustand befinden, damit die Anlage nicht für eine spätere Dachsanierung wieder abgebaut werden muss.
• Brandschutz: Halten Sie die gesetzlich vorgeschriebenen Abstände zu Brandwänden ein.
• Verschattung: Prüfen Sie, ob Schornsteine, Lüftungsrohre, Antennen oder benachbarte Gebäude Schatten auf die geplante Fläche werfen.

Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets

20000 Watt Photovoltaikanlagen inkl. 20,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial

12.999,00 €

Produkt ansehen

Häufig gestellte Fragen (FAQ)

Muss ich für eine PV-Anlage in mein Flachdach bohren?
Nein. Bei modernen, ballastierten Montagesystemen ist keine Dachdurchdringung notwendig. Die Anlage wird allein durch gezielt platziertes Gewicht sicher auf dem Dach gehalten.

Wie viel Gewicht kommt zusätzlich auf mein Dach?
Die zusätzliche Flächenlast liegt typischerweise zwischen 15 und 30 kg/m². Der exakte Wert hängt von der Windzone, Gebäudehöhe sowie dem gewählten System ab und wird durch eine statische Berechnung ermittelt.

Hält die Dachfolie das aus?
Ja. Unter den Auflagepunkten der Konstruktion werden spezielle Bautenschutzmatten verlegt. Diese verteilen den Druck großflächig und schützen die Dachabdichtung zuverlässig vor mechanischen Beschädigungen.

Kann ich die Ballastierung selbst berechnen?
Davon wird dringend abgeraten. Die Berechnung der Windlasten und der erforderlichen Ballastierung ist eine komplexe statische Aufgabe, die qualifizierte Planer mit spezieller Software durchführen, um die Sicherheit zu gewährleisten.

Was ist besser: Süd- oder Ost-West-Aufständerung?
Für die maximale Energieausbeute pro Modul ist die Süd-Ausrichtung ideal. Wenn Sie jedoch Ihre Dachfläche optimal nutzen und einen über den Tag verteilten Stromertrag für einen hohen Eigenverbrauch erzielen möchten, ist die Ost-West-Ausrichtung oft die bessere und wirtschaftlichere Wahl.

Fazit: Sicherheit und Effizienz gehen Hand in Hand

Ein Flachdach bietet exzellente Voraussetzungen für eine ertragreiche Photovoltaikanlage. Dank moderner, ballastierter Montagesysteme gehören Sorgen vor Sturmschäden oder undichten Dächern der Vergangenheit an. Der Schlüssel zum Erfolg liegt in einer professionellen Planung, die eine exakte Berechnung der Windlasten und der notwendigen Ballastierung umfasst.

So verwandeln Sie eine ungenutzte Fläche sicher und effizient in Ihr eigenes kleines Kraftwerk, das über Jahrzehnte sauberen Strom produziert und Ihre Energiekosten senkt.
