Der Netz- und Anlagenschutz (NA-Schutz): Ihr unsichtbarer Wächter im Stromnetz
Stellen Sie sich einen sonnigen Tag vor: Millionen von Photovoltaikanlagen in ganz Deutschland laufen auf Hochtouren und produzieren Strom. Diese dezentrale Energieerzeugung ist ein Eckpfeiler der Energewende, stellt das Stromnetz jedoch auch vor neue Herausforderungen. Damit dieses komplexe System stabil und sicher bleibt, ist eine unscheinbare, aber entscheidende Komponente unerlässlich: der Netz- und Anlagenschutz, kurz NA-Schutz. Als stiller Wächter sorgt er im Hintergrund dafür, dass Ihre PV-Anlage und das öffentliche Netz perfekt harmonieren.
Was ist der NA-Schutz und warum ist er unverzichtbar?
Der Netz- und Anlagenschutz ist eine zertifizierte Schutzeinrichtung, die Ihre Photovoltaikanlage permanent überwacht und sie bei Störungen im öffentlichen Stromnetz sofort und sicher vom Netz trennt. Seine Funktion ist in der Anwendungsregel VDE-AR-N 4105 des Verbands der Elektrotechnik (VDE) genau definiert. Diese Norm ist für alle Erzeugungsanlagen, die parallel zum öffentlichen Netz betrieben werden, verbindlich.
Die Notwendigkeit dieser Regelung wird bei einem Blick auf die Entwicklung deutlich: Allein in Deutschland waren Ende 2022 über 2,6 Millionen PV-Anlagen am Netz. Jede einzelne davon beeinflusst die Stabilität des Gesamtsystems. Der NA-Schutz agiert hier wie ein intelligenter Türsteher: Er stellt sicher, dass Spannung und Frequenz Ihrer Anlage exakt den Vorgaben des Netzbetreibers entsprechen, und trennt die Verbindung, sobald die Netzqualität außerhalb der definierten Toleranzen liegt. So schützt er nicht nur das öffentliche Netz vor Überlastung, sondern auch Ihre eigene Anlage und die daran angeschlossenen Geräte vor Schäden.

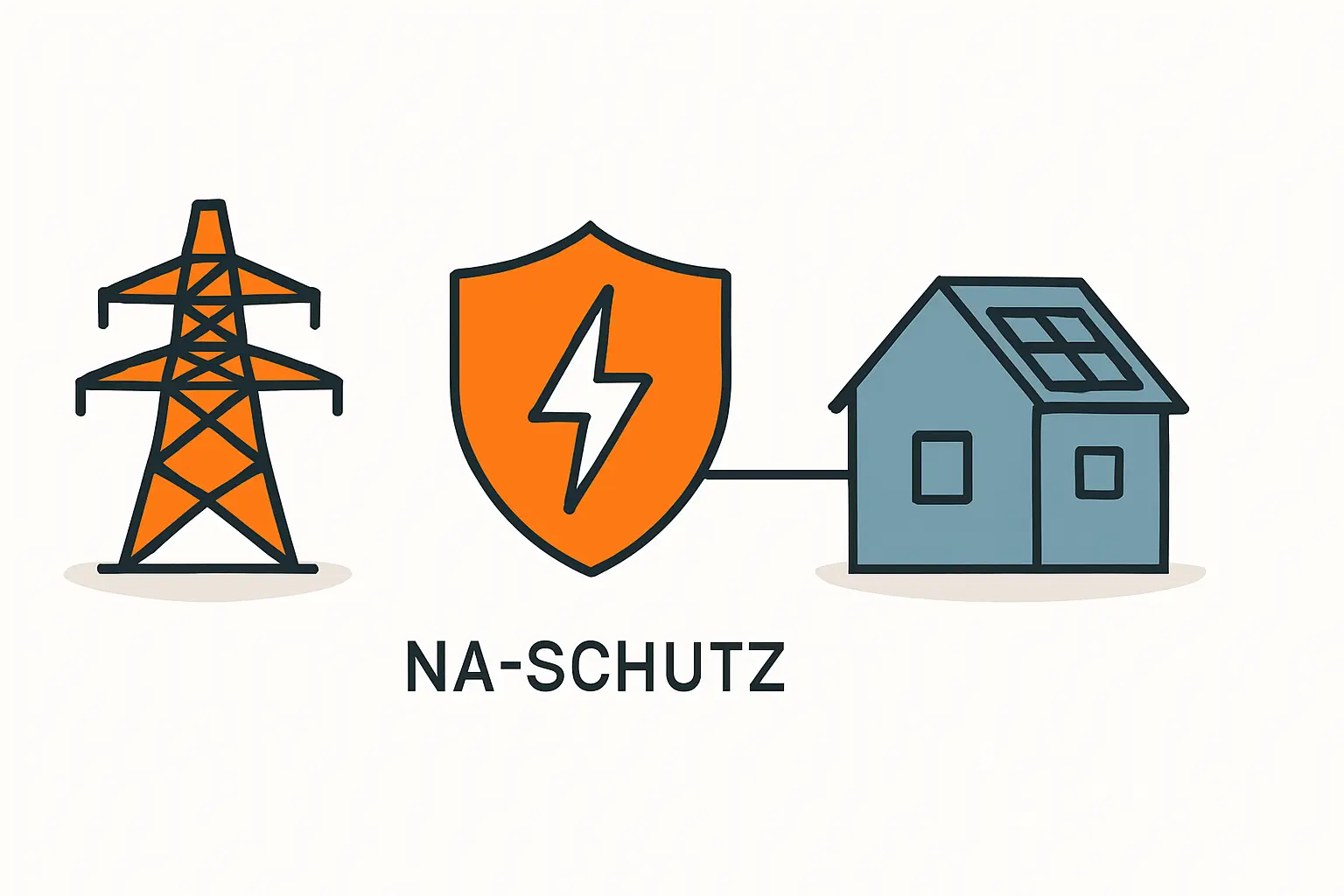

Schaubild zur Funktion des NA-Schutzes in einer PV-Anlage
Die Kernaufgaben des NA-Schutzes im Detail
Der NA-Schutz erfüllt mehrere kritische Aufgaben, die weit über ein einfaches Ein- und Ausschalten hinausgehen. Jede Funktion ist präzise darauf ausgelegt, das sensible Gleichgewicht im Stromnetz zu wahren.
