MPP-Spannungsbereich des Wechselrichters: Der wichtigste Faktor für Ihre String-Planung
Viele angehende Anlagenbetreiber konzentrieren sich bei der Auswahl ihrer Photovoltaik-Komponenten vor allem auf eines: die maximale Leistung der Solarmodule in Watt-Peak (Wp). Verständlich, denn diese Zahl verspricht auf den ersten Blick den höchsten Ertrag. Doch die Realität ist komplexer. Die leistungsstärksten Module nützen wenig, wenn das Herzstück Ihrer Anlage – der Wechselrichter – diese Leistung nicht optimal verarbeiten kann. Ein oft übersehenes, aber entscheidendes Detail ist hierbei der MPP-Spannungsbereich des Wechselrichters. Eine falsche Abstimmung führt hier nicht nur zu enttäuschenden Erträgen, sondern kann im schlimmsten Fall sogar das Gerät beschädigen.
Was ist der MPP-Spannungsbereich eigentlich?
Um zu verstehen, warum dieser Bereich so wichtig ist, werfen wir einen kurzen Blick auf die Aufgabe des Wechselrichters. Ein Solarmodul erzeugt je nach Sonneneinstrahlung und Temperatur eine variable Spannung (Volt) und einen variablen Strom (Ampere). Die Leistung (Watt) ergibt sich aus dem Produkt von Spannung und Strom.
Der sogenannte Maximum Power Point (MPP) ist der optimale Betriebspunkt, an dem das Modul die maximal mögliche Leistung abgibt. Dieser Punkt ist jedoch kein fester Wert; er verändert sich ständig mit den Wetterbedingungen.

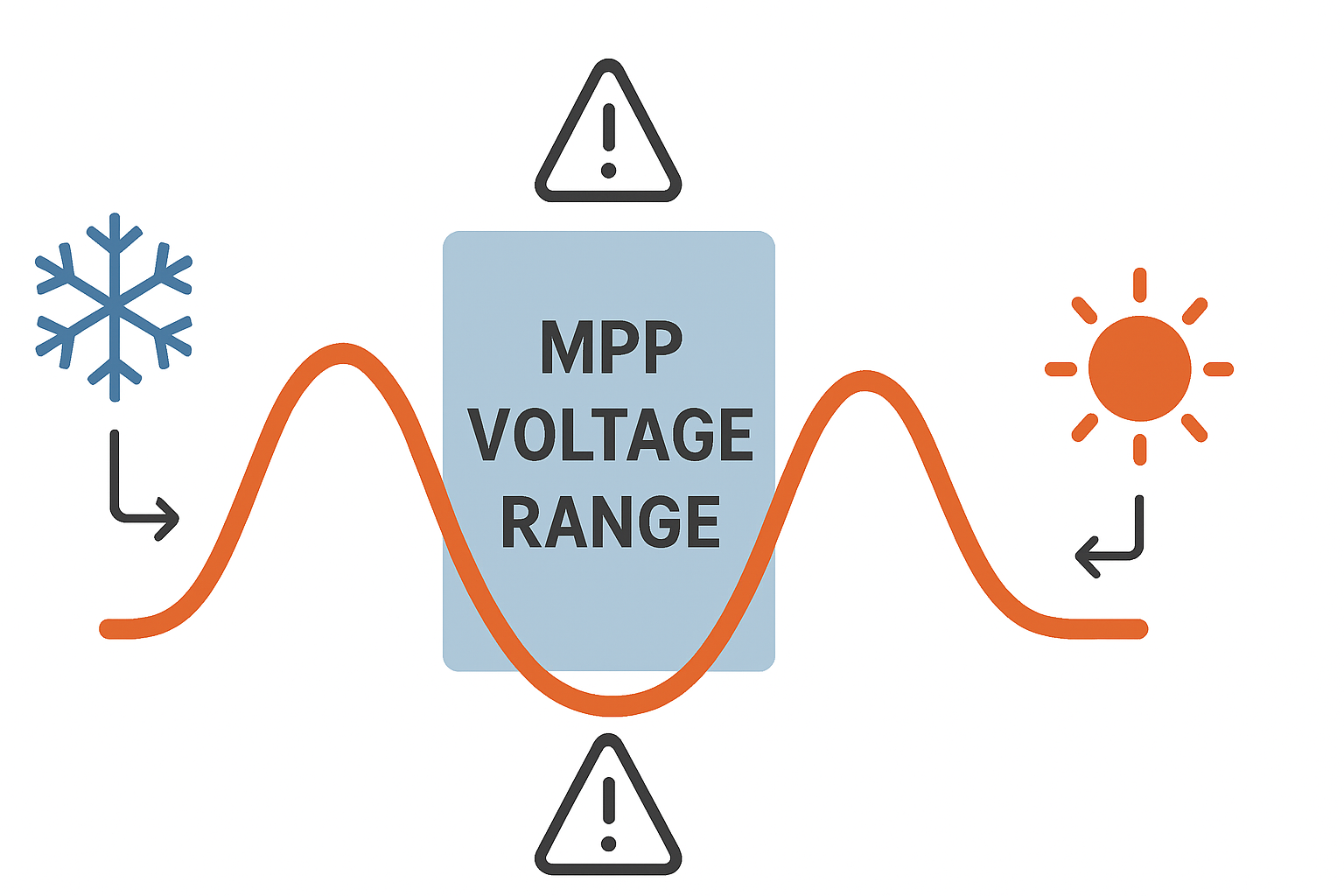

Die Aufgabe des Wechselrichters besteht darin, mithilfe eines MPP-Trackers diesen optimalen Arbeitspunkt kontinuierlich zu finden und sich darauf einzustellen. Der MPP-Spannungsbereich ist das „Arbeitsfenster“, in dem der Tracker seine Arbeit verrichten kann. Man kann es sich wie den Frequenzbereich eines Radios vorstellen: Nur innerhalb dieses Bereichs ist der Empfang klar und die volle Leistung abrufbar. Liegt die Spannung der Modulkette (des Strings) außerhalb dieses Fensters, kann der Wechselrichter die Leistung nicht oder nur sehr ineffizient umwandeln.
Die zwei größten Feinde Ihrer Planung: Hitze und Kälte

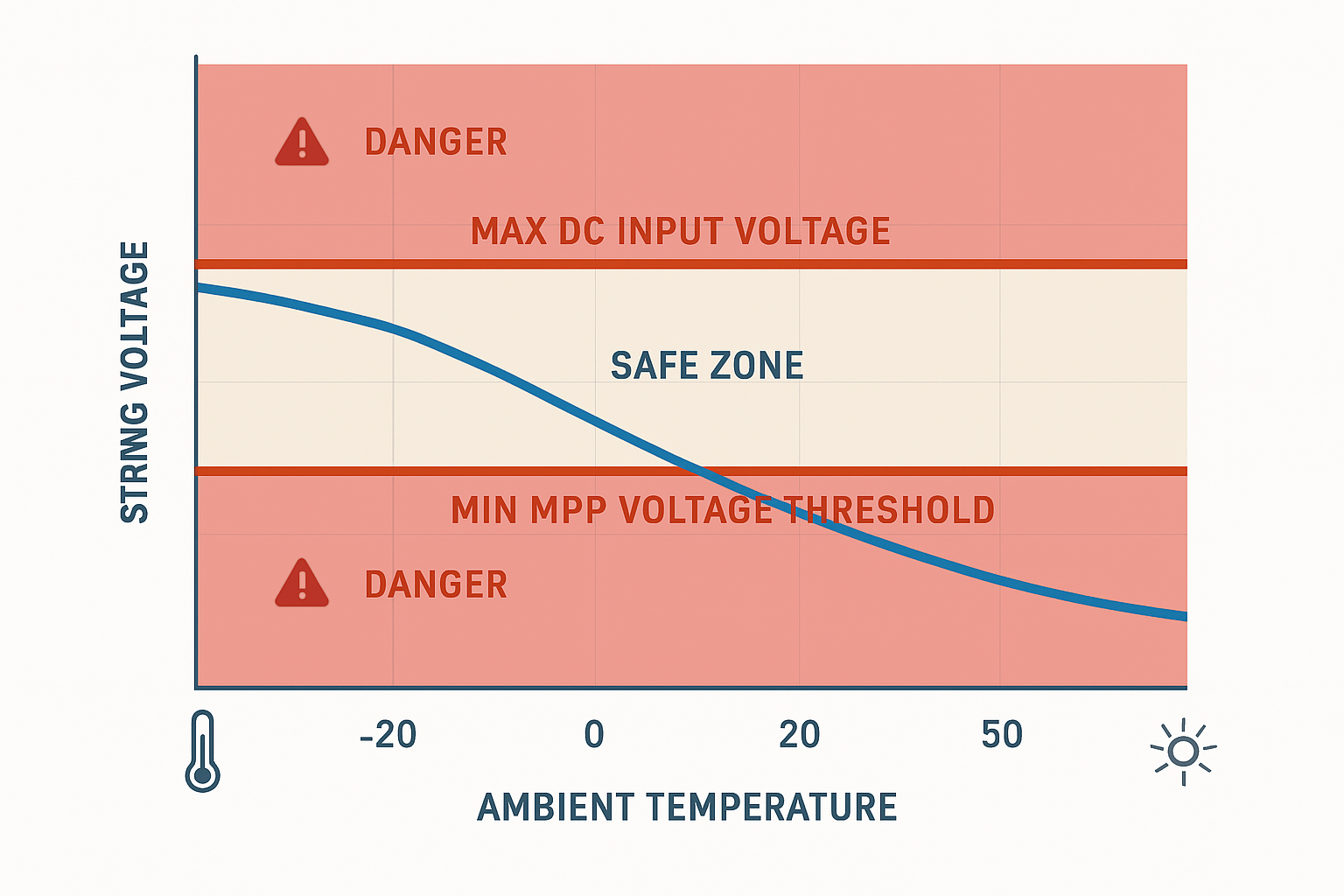

Ein häufiger Planungsfehler ist die Annahme, die Spannung eines Solarmoduls sei konstant. Tatsächlich ist das Gegenteil der Fall, wobei die Temperatur die entscheidende Rolle spielt. Jedes Moduldatenblatt gibt über den Temperaturkoeffizienten an, wie sich die Spannung pro Grad Celsius ändert.
Die Grundregel lautet:
- Bei Kälte steigt die Spannung.
- Bei Hitze sinkt die Spannung.
Diese Eigenschaft führt zu zwei kritischen Szenarien, die bei der Auswahl der Komponenten unbedingt berücksichtigt werden müssen.
Szenario 1: Ein sonniger, eiskalter Wintermorgen
An einem klaren Wintertag bei -10 °C und strahlendem Sonnenschein sind die Solarmodule eiskalt, wodurch ihre Spannung den höchsten Wert im ganzen Jahr erreicht.
Das Problem: Wenn die Spannung der in Reihe geschalteten Module (des Strings) die Obergrenze des MPP-Spannungsbereichs oder sogar die absolute maximale Eingangsspannung des Wechselrichters überschreitet, kann der Wechselrichter beschädigt werden. Moderne Geräte schalten zwar meist ab, um sich zu schützen, doch das bedeutet: Ihre Anlage produziert an einem perfekten Sonnentag keinen Strom. Im schlimmsten Fall zerstört eine dauerhafte Überspannung den Wechselrichter und die Garantie erlischt.
Szenario 2: Ein heißer Sommertag
An einem Hochsommertag heizen sich die dunklen Moduloberflächen auf 70 °C oder mehr auf, wodurch die Spannung der Module auf ihren Jahrestiefstwert sinkt.
Das Problem: Fällt die String-Spannung unter die untere Grenze des MPP-Spannungsbereichs, kann der MPP-Tracker nicht mehr arbeiten. Der Wechselrichter schaltet ab oder arbeitet nur noch mit einem extrem schlechten Wirkungsgrad. Das Ergebnis ist dasselbe: Ihre Anlage, die gerade zur Mittagszeit am meisten leisten sollte, liefert kaum oder gar keinen Ertrag.
Die Konsequenzen einer fehlerhaften Auslegung
Eine fehlerhafte Abstimmung zwischen Modulen und Wechselrichter ist eine der häufigsten Ursachen für Mindererträge bei selbst zusammengestellten Anlagen. Die Folgen sind oft gravierender als gedacht.
- Permanenter Ertragsverlust: Selbst wenn die Spannung nur zeitweise außerhalb des optimalen Bereichs liegt, bedeutet das tägliche Einbußen, die sich über die Jahre zu einem erheblichen finanziellen Verlust summieren.
- Verkürzte Lebensdauer des Wechselrichters: Ein Wechselrichter, der ständig an seinen Spannungsgrenzen arbeiten muss, unterliegt einem höheren Verschleiß.
- Schwierige Fehlersuche: Für Laien ist es kaum feststellbar, warum die Anlage weniger Ertrag liefert als erwartet. Oft wird die Ursache fälschlicherweise bei den Modulen, der Ausrichtung oder dem Wetter gesucht, während das Kernproblem in der inkompatiblen Elektronik liegt.

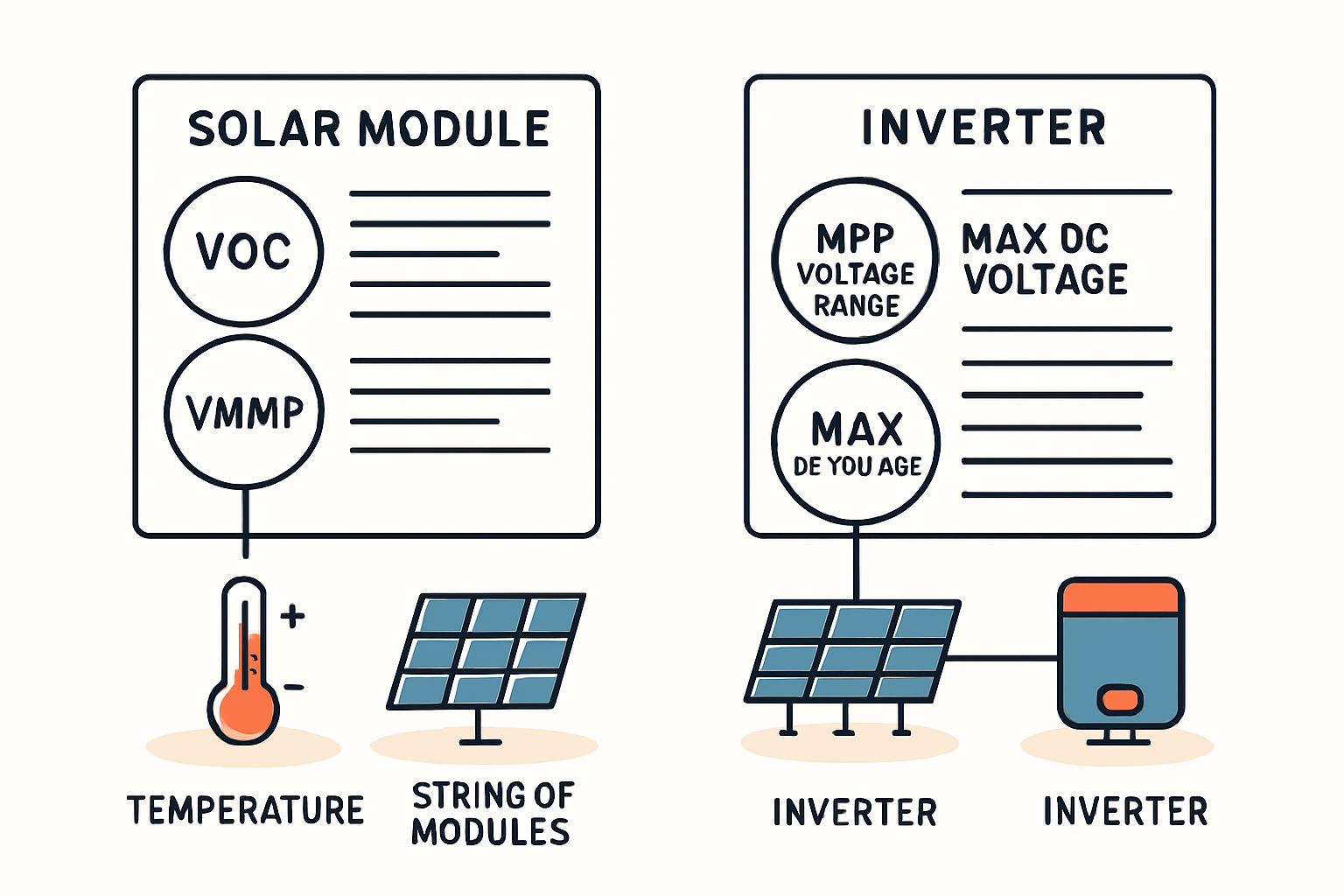

Um eine sichere und ertragreiche Anlage zu planen, müssen Sie die Spannungen Ihrer Modul-Strings sowohl für die kälteste zu erwartende Temperatur an Ihrem Standort (z. B. -15 °C) als auch für die höchste Modultemperatur (z. B. 75 °C) berechnen. Erst dann können Sie sicher sein, dass die String-Spannung ganzjährig im Arbeitsfenster des Wechselrichters liegt.
Entscheidungshilfe: Das hohe Risiko beim Einzelkauf
Die korrekte Auslegung einer PV-Anlage erfordert die genaue Analyse von Datenblättern, die Berücksichtigung von Temperaturkoeffizienten und das Wissen um die spezifischen Eigenschaften verschiedener Wechselrichter. Wer also nicht über einen elektrotechnischen Hintergrund verfügt, geht beim Einzelkauf von Modulen und Wechselrichter ein erhebliches Risiko ein.
Die verlockend erscheinenden Einzelpreise können sich schnell als teurer Fehler erweisen, wenn die Komponenten nicht zu 100 % aufeinander abgestimmt sind. Eine Anlage, die über 20 Jahre lang jeden Tag nur 90 % ihrer möglichen Leistung bringt, ist am Ende deutlich teurer als eine von Anfang an korrekt dimensionierte Lösung.
Am sichersten umgehen Sie dieses komplexe Problem mit Systemen, bei denen Experten die Abstimmung bereits für Sie vorgenommen haben.
Für eine zuverlässige und ertragssichere Lösung sind daher vorkonfigurierte Komplettsets die logische Wahl. Bei diesen Sets haben Ingenieure bereits sichergestellt, dass Solarmodule und Wechselrichter unter allen realistischen Wetterbedingungen perfekt harmonieren. So vermeiden Sie die technischen Fallstricke und können sich darauf verlassen, dass Ihre Anlage die bestmögliche Leistung erbringt.
Im Shop von Photovoltaik.info finden Sie sorgfältig zusammengestellte DIY-PV-Anlagen-Kits mit Speicher, die auf maximale Erträge und Betriebssicherheit ausgelegt sind.
Häufig gestellte Fragen (FAQ)
Was bedeutet MPP genau?
MPP steht für Maximum Power Point. Es ist der Punkt in der Strom-Spannungs-Kennlinie eines Solarmoduls, an dem es die größtmögliche Leistung abgibt. Ein MPP-Tracker im Wechselrichter sucht ständig nach diesem Punkt, um den Ertrag zu maximieren.
Kann ich einfach mehr Module an meinen Wechselrichter anschließen?
Nein. Jedes zusätzliche Modul in einem String erhöht die Gesamtspannung. Dies kann schnell dazu führen, dass die maximale Eingangsspannung des Wechselrichters überschritten wird, was zu Schäden oder Abschaltungen führt. Die Anzahl der Module muss exakt auf den MPP-Spannungsbereich abgestimmt sein.
Warum ist die Spannung wichtiger als der Strom bei der Planung?
Während ein zu hoher Strom in der Regel durch den Wechselrichter begrenzt werden kann, ist eine zu hohe Spannung (Überspannung) weitaus gefährlicher für die Elektronik des Geräts. Daher hat die Einhaltung der Spannungsgrenzen bei der Planung oberste Priorität.
Wo finde ich den MPP-Spannungsbereich meines Wechselrichters?
Dieser Wert ist eine der wichtigsten Kenngrößen und steht immer im technischen Datenblatt des Wechselrichters. Er wird üblicherweise als Bereich angegeben, z. B. „MPP-Spannungsbereich: 80 V – 550 V“.
