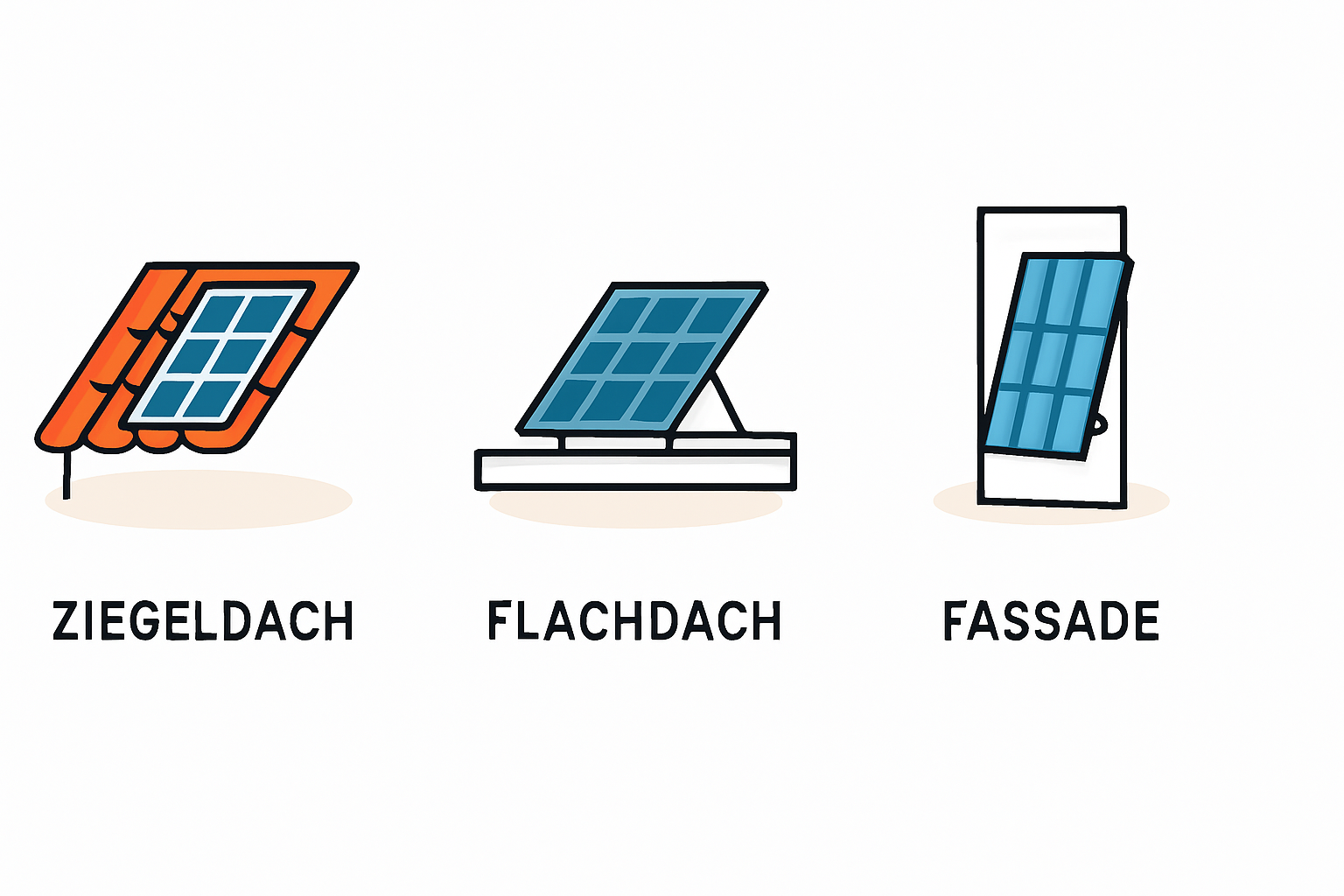

Ziegeldach, Flachdach oder Fassade: Das richtige Montagesystem für Ihre DIY-PV-Anlage sicher auswählen

Eine Investition in Solarstrom, die auf 25 Jahre ausgelegt ist, kann durch die Wahl der falschen Halterung in 25 Minuten ruiniert werden. Die PV-Module stehen oft im Mittelpunkt, doch das eigentliche Fundament Ihrer Anlage ist das Montagesystem. Es bewahrt Ihr Haus vor Witterungsschäden, sichert die Module bei Sturm und Schnee und ist entscheidend für die Langlebigkeit Ihrer gesamten Investition.

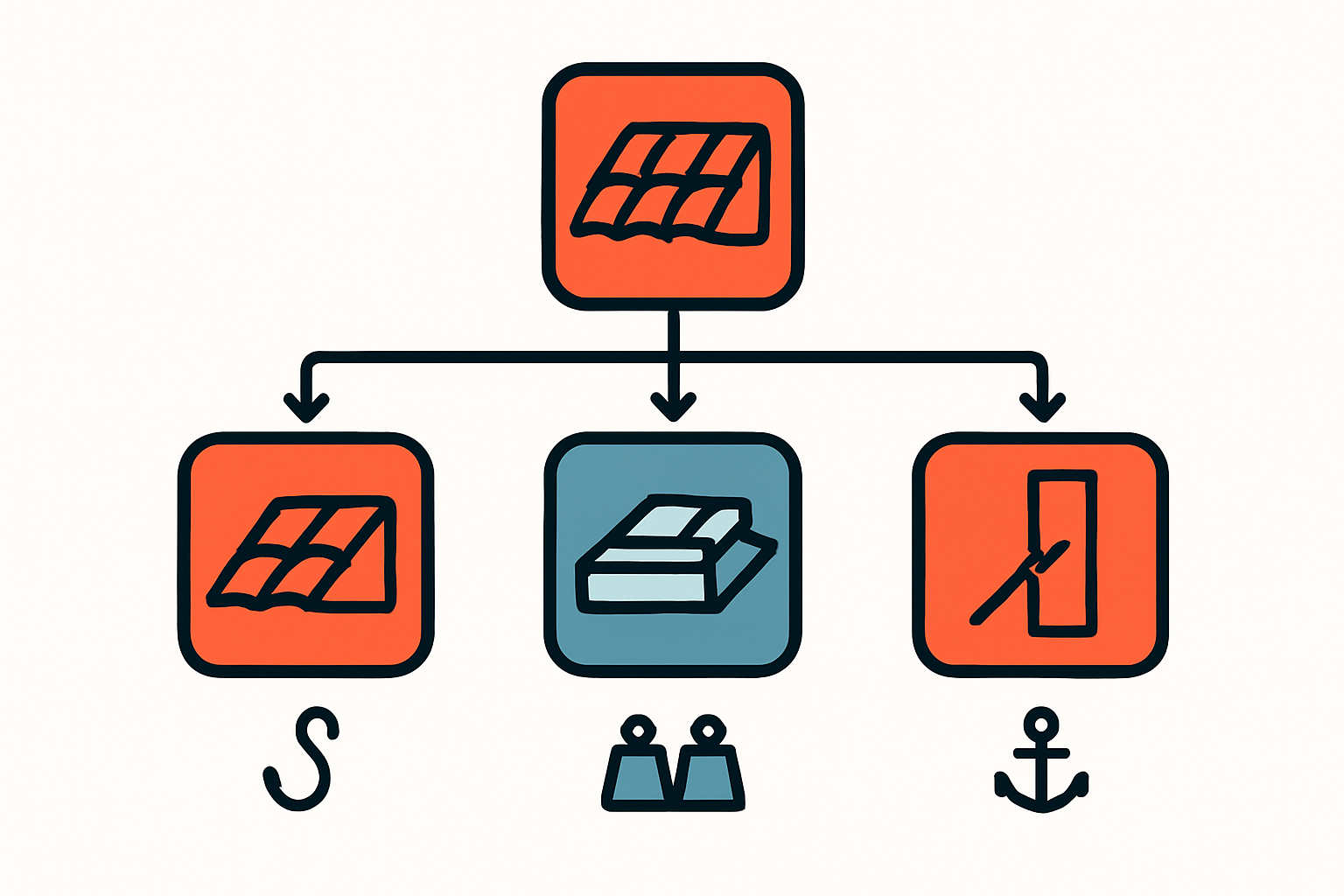

Die Auswahl wirkt auf den ersten Blick vielleicht komplex: Benötigen Sie Dachhaken für Ziegel, eine aufgeständerte Lösung für ein Flachdach oder spezielle Anker für eine Fassade? Dieser Leitfaden führt Sie systematisch durch die Entscheidung. Sie lernen, Ihre bauliche Situation richtig einzuschätzen und das System auszuwählen, das nicht nur zu Ihrem Zuhause passt, sondern auch langfristig sicher ist.

Was Sie vor der Montage wissen müssen

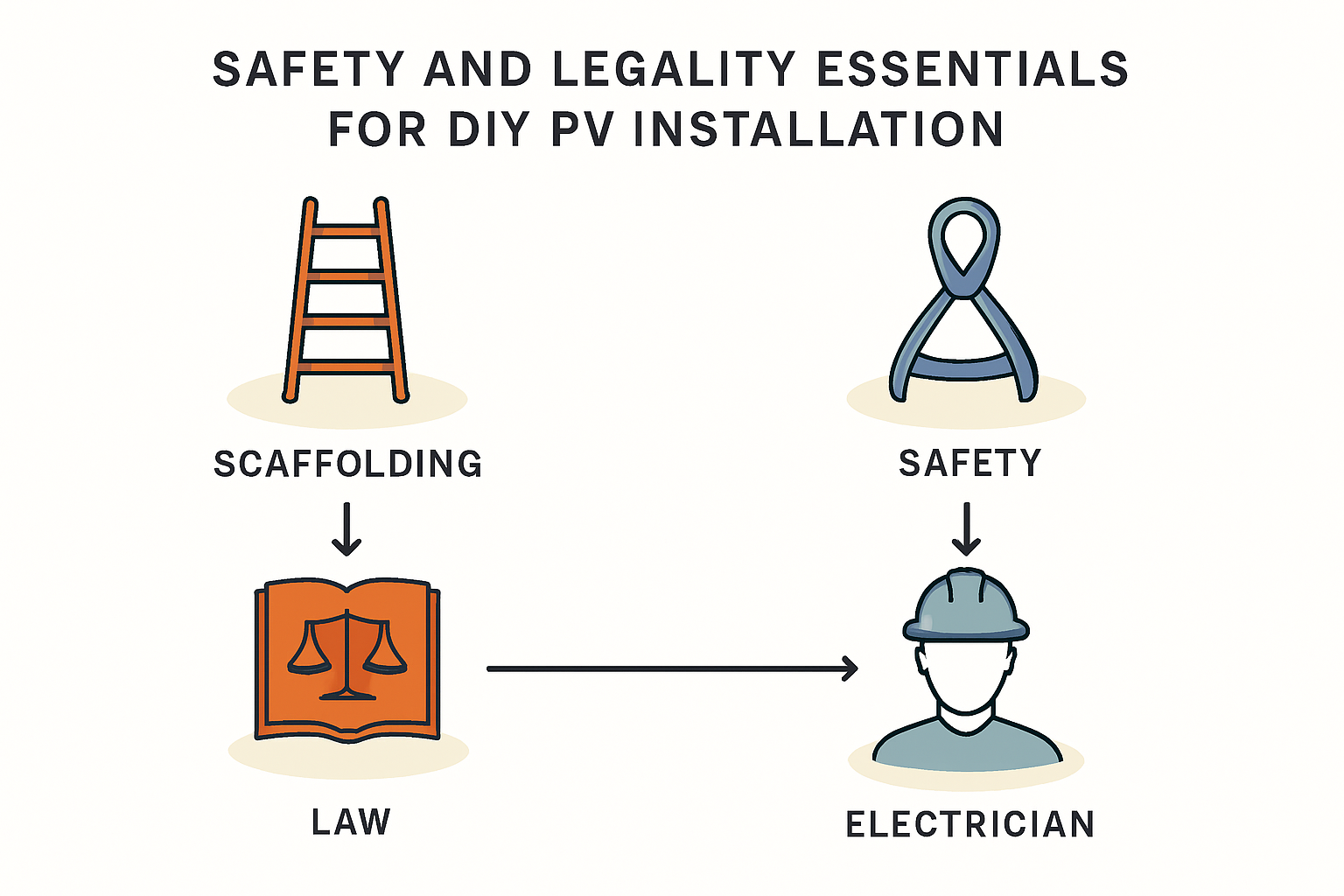

Bevor Sie zur Leiter greifen, sollten Sie drei grundlegende Punkte beachten – ganz unabhängig von Ihrem Dachtyp. Diese Grundlagen sorgen für die Sicherheit, die Stabilität Ihrer Anlage und die Einhaltung gesetzlicher Vorschriften.

1. Sicherheit und Statik: Die unsichtbare Grundlage

Ihre PV-Anlage wird über Jahrzehnte hinweg Wind- und Schneelasten ausgesetzt sein. Eine unzureichende Befestigung kann nicht nur die Module beschädigen, sondern auch eine Gefahr für Ihr Eigentum und Ihre Sicherheit darstellen. Entscheidend sind dabei die Statik Ihres Daches und die in Ihrer Region vorherrschenden Lasten.

Statikprüfung: Klären Sie vor dem Kauf, ob die Dachkonstruktion für die zusätzliche Last ausgelegt ist. Insbesondere bei älteren Gebäuden oder bei der Planung von beschwerten Flachdachsystemen ist eine Prüfung durch einen Statiker ratsam.

Wind- und Schneelastzonen: Deutschland ist in verschiedene Zonen mit unterschiedlichen Anforderungen an die Befestigungstechnik unterteilt, die in Normen wie der DIN EN 1991 festgelegt sind. Eine Orientierung über die Zonen in Ihrer Region bietet das Deutsche Institut für Bautechnik (DIBt). Die Auswahl der Komponenten muss auf diese lokalen Gegebenheiten abgestimmt sein.

2. Die rechtliche „DIY-Grenze“

Bei der Selbstmontage gibt es eine klare Trennlinie, was Sie selbst erledigen dürfen und wofür ein Fachbetrieb zwingend erforderlich ist.

Ihre Aufgabe (mechanische Montage): Sie dürfen die Unterkonstruktion auf dem Dach oder an der Fassade anbringen, die Montageschienen ausrichten und die Solarmodule darauf befestigen. Auch die Verkabelung der Module untereinander (DC-Seite) dürfen Sie selbst übernehmen.

Aufgabe des Elektrikers (elektrischer Anschluss): Den Anschluss der Anlage an Ihren Hausstromkreis und an das öffentliche Netz (AC-Seite) muss laut Niederspannungsanschlussverordnung (NAV) zwingend ein zertifizierter Elektrofachbetrieb übernehmen. Dieser nimmt die Anlage auch ab und meldet sie beim Netzbetreiber und im Marktstammdatenregister der Bundesnetzagentur an.

Entscheidung 1: Das Ziegeldach – Der Klassiker für PV-Anlagen

Das klassische Schrägdach mit Ziegel- oder Pfanneneindeckung ist die häufigste Basis für Photovoltaikanlagen in Deutschland. Das Montageprinzip ist bewährt und bei korrekter Ausführung äußerst zuverlässig.

Das Funktionsprinzip: Verankerung in der Dachstruktur

Die Last der gesamten Anlage wird nicht von den Ziegeln getragen, sondern direkt in die darunterliegende Holzkonstruktion – die Dachsparren – abgeleitet.

1. Dachhaken: Stabile, meist aus Edelstahl gefertigte Haken werden direkt auf den Dachsparren verschraubt. Dafür müssen einzelne Ziegel vorübergehend entfernt oder leicht angehoben werden.

2. Verschraubung: Jeder Dachhaken wird mit speziellen Tellerkopfschrauben fest mit dem Sparren verbunden. Diese Schrauben sind für hohe Zugkräfte ausgelegt.

3. Montageschienen: Auf die Haken, die nun aus den Ziegeln herausragen, werden anschließend die horizontalen oder vertikalen Aluminiumschienen montiert. Sie bilden das Tragegerüst für die Module.

4. Modulbefestigung: Die PV-Module werden mit Mittel- und Endklemmen sicher auf den Schienen fixiert.

Ein häufig diskutierter Punkt ist das Bearbeiten der Dachziegel, um Platz für den Dachhaken zu schaffen. Moderne, mehrfach verstellbare Dachhaken minimieren oder vermeiden diese Notwendigkeit oft vollständig, da sie sich präzise an die Lattung und die Ziegelform anpassen lassen.

Checkliste: Komponenten für ein Ziegeldach

• Mehrfach verstellbare Dachhaken (passend für Ihre Ziegelart)
• Tellerkopfschrauben zur Befestigung im Dachsparren
• Montageschienen aus Aluminium
• Schienenverbinder
• Mittel- und Endklemmen zur Modulbefestigung

Die exakte Anzahl und Auslegung dieser Komponenten hängt von der Größe Ihrer Anlage und den lokalen Wind- und Schneelasten ab.

Entdecken Sie unsere vorkonfigurierten Montagesets für Ziegeldächer, die alle benötigten Komponenten für Ihr Projekt enthalten.

Entscheidung 2: Das Flachdach – Montage ohne Dachdurchdringung

Flachdächer, beispielsweise auf Garagen, Carports oder Bungalows, bieten ideale Voraussetzungen für eine einfache DIY-Montage. Die größte Sorge vieler Eigentümer – die Beschädigung der empfindlichen Dachhaut und die Gefahr von Undichtigkeiten – wird durch moderne Systeme elegant gelöst.

Das Funktionsprinzip: Ballastierung statt Bohren

Die mit Abstand häufigste und sicherste Methode für die Selbstmontage auf Flachdächern ist ein aufgeständertes System mit Ballastierung. Die Anlage wird nicht im Dach verschraubt, sondern durch ihr Eigengewicht und zusätzliche Gewichte (z. B. Betonplatten) auf dem Dach gesichert.

Aufständerung: Die Module werden auf dreieckigen Stützen montiert, um einen optimalen Neigungswinkel zur Sonne zu erreichen (üblicherweise 10–15 Grad). Dies verbessert den Energieertrag und sorgt für einen selbstreinigenden Effekt durch Regen.

Ballastwannen: Die Stützen stehen auf speziellen Wannen oder Grundplatten, die mit Gehwegplatten oder anderen Gewichten beschwert werden.

Bautenschutzmatten: Unter jede Auflagefläche wird eine Bautenschutzmatte gelegt. Sie schützt die Dachabdichtung (Bitumen, EPDM, PVC) vor mechanischer Beschädigung und sorgt für eine gleichmäßige Druckverteilung.

Windleitbleche: Rückseitige Verkleidungen reduzieren die Windlast, die unter den aufgeständerten Modulen wirkt, und verringern so den benötigten Ballast.

Die Module können klassisch nach Süden oder als Ost-West-System ausgerichtet werden. Letzteres verteilt die Stromproduktion gleichmäßiger über den Tag und ist oft windstabiler, was den Ballastbedarf weiter senken kann.

Checkliste: Komponenten für ein Flachdach (ballastiert)

• Bautenschutzmatten als Unterlage
• Grundprofile oder Ballastwannen
• Aufständerungsdreiecke für den Neigungswinkel
• Windleitbleche (rückseitig)
• Montageschienen und Modulklemmen
• Ballastmaterial (z. B. Beton-Gehwegplatten, nicht im Set enthalten)

Unsere Montagesysteme für Flachdächer sind für eine einfache, durchdringungsfreie Montage konzipiert und als Komplettsets erhältlich.

Entscheidung 3: Die Fassade – Die Alternative bei ungeeignetem Dach

Wenn das Dach verschattet, denkmalgeschützt oder statisch ungeeignet ist, kann die Montage an einer senkrechten Fassade eine sinnvolle Alternative sein. Sie ist besonders effektiv bei einer Südausrichtung, um die tief stehende Wintersonne optimal zu nutzen.

Das Funktionsprinzip: Sichere Verankerung im Mauerwerk

Die Herausforderung bei der Fassadenmontage ist die sichere und dauerhafte Verankerung im Wandbaustoff.

Prüfung des Untergrunds: Zuerst muss die Tragfähigkeit der Wand sichergestellt sein. Eine massive Beton- oder Ziegelwand ist ideal. Bei WDV-Systemen (Wärmedämmverbundsystem) sind spezielle Stockschrauben und Dübel notwendig, die die Last durch die Dämmung hindurch im tragenden Mauerwerk verankern.

Montage mit Wandankern: Anstelle von Dachhaken kommen spezielle Wandhalterungen oder Stockschrauben zum Einsatz, die mit bauaufsichtlich zugelassenen Dübeln im Mauerwerk befestigt werden.

Schienen und Module: Auf diesen Ankerpunkten wird anschließend, wie beim Ziegeldach, ein Schienensystem montiert, an dem die Module befestigt werden.

Für vertikale Installationen finden Sie passende Fassaden-Montagesysteme in unserem Shop.

Die letzten Schritte: Modulmontage und professioneller Anschluss

Nachdem die Unterkonstruktion sicher montiert ist, folgt das Auflegen und Verschrauben der Module und deren Verkabelung. Denken Sie daran: Der finale Anschluss an das Stromnetz ist der Punkt, an dem Sie das Projekt vertrauensvoll in die Hände eines zertifizierten Elektrikers übergeben.

Häufige Fragen zur Montagesystem-Auswahl

Wird mein Dach durch die Montage undicht?

Bei fachgerechter Ausführung ist das Risiko minimal. Auf dem Ziegeldach sorgen hochwertige, verstellbare Dachhaken und die korrekte Wiedereindeckung für Dichtheit. Auf dem Flachdach wird die Dachhaut bei einem ballastierten System gar nicht erst durchdrungen, was diese Sorge von vornherein beseitigt.

Wie viel zusätzliches Gewicht kommt auf mein Flachdach?

Das hängt von der Windlastzone und der Gebäudehöhe ab. In der Regel kalkuliert man mit 15 bis 25 kg pro Quadratmeter Modulfläche. Ein typisches Garagendach ist für diese Lasten meist problemlos ausgelegt. Bei größeren Anlagen oder älteren Gebäuden ist eine statische Prüfung jedoch unerlässlich.

Verliere ich die Garantie für mein Haus oder die PV-Komponenten bei Eigenmontage?

Die Produktgarantien der Hersteller für Module, Wechselrichter etc. bleiben von der Eigenmontage unberührt, solange die Installation nach Herstellervorgabe erfolgt. Ob die Versicherung Ihres Gebäudes betroffen ist, sollten Sie vorab mit Ihrem Versicherer klären. Eine professionell durchgeführte Selbstmontage nach den hier beschriebenen Grundsätzen stellt in der Regel kein Problem dar. Der obligatorische Anschluss durch einen Elektriker sorgt für die notwendige elektrische Sicherheit und Abnahme.

Die Wahl des richtigen Montagesystems ist der entscheidende Faktor für die Sicherheit und Langlebigkeit Ihrer PV-Anlage. Wenn Sie Ihre bauliche Situation – Ziegeldach, Flachdach oder Fassade – richtig einschätzen und das passende System auswählen, schaffen Sie eine solide Basis für Jahrzehnte sauberer Energie.
