Photovoltaik bei Hindernissen auf dem Dach: Module um Schornstein & Co. montieren

Die meisten Dächer sind keine perfekten, leeren Rechtecke. Schornsteine, Dachfenster, Lüftungsrohre oder Satellitenschüsseln sind gängige Hindernisse, die auf den ersten Blick die Planung einer Photovoltaikanlage erschweren.

Viele Interessenten fragen sich daher: Lohnt sich eine Anlage überhaupt, wenn mein Dach „verbaut“ ist?

Die klare Antwort lautet: Ja, in den allermeisten Fällen. Hindernisse sind dabei kein Ausschlusskriterium, sondern eine Planungsaufgabe, die sich mit dem richtigen Wissen und der passenden Technik elegant lösen lässt.

Dieser Beitrag zeigt Ihnen, wie Sie das Potenzial Ihres Daches auch bei Hindernissen voll ausschöpfen, welche Abstände notwendig sind und wie eine stabile und sichere Montage gelingt. Mit einer durchdachten Anordnung vermeiden Sie typische Fehler bei der Photovoltaik-Planung von Anfang an.

Warum Abstände um Hindernisse entscheidend sind

Es mag verlockend klingen, die PV-Module so dicht wie möglich an ein Dachfenster oder einen Schornstein zu rücken, um keinen Zentimeter Fläche zu verschenken. Aus technischer, rechtlicher und praktischer Sicht ist davon jedoch abzuraten. Die Einhaltung von Mindestabständen ist aus mehreren Gründen unerlässlich.

1. Mechanische Stabilität und sichere Montage

Jedes Solarmodul wird mit speziellen Klemmen auf einem Schienensystem, der sogenannten Unterkonstruktion, befestigt. Diese Klemmen benötigen Platz und dürfen nicht direkt am äußersten Rand des Modulrahmens angesetzt werden, da die Hersteller hierfür genaue Klemmbereiche vorgeben. Ein zu geringer Abstand zum Hindernis verhindert eine sichere Befestigung.

Praxisbeispiel: Um ein Modul sicher zu befestigen, müssen die Montageschienen oft einige Zentimeter über den Modulrand hinausragen. Liegt ein Dachfenster direkt an, kann die Schiene dort nicht montiert werden, was die gesamte Statik des Modulfeldes schwächt. Ein Abstand von mindestens 10–20 cm schafft hier den nötigen Freiraum für die Montage.

2. Wartung, Brandschutz und Zugänglichkeit

Bestimmte Dachelemente müssen zugänglich bleiben. Der Schornsteinfeger muss den Schornstein sicher erreichen können, und auch Dachfenster sollten sich für Reinigungs- oder Wartungsarbeiten noch öffnen lassen.

Schornsteine: Die gesetzlichen Vorschriften können je nach Bundesland variieren. In der Praxis hat sich jedoch eine Faustregel bewährt: ein Abstand von mindestens 50 cm zum Schornstein. Dies gewährleistet die Einhaltung von Brandschutzbestimmungen und die sichere Arbeit des Schornsteinfegers.

Dachfenster und Lüfter: Hier genügt oft ein geringerer Abstand von 20–30 cm. So stellen Sie sicher, dass sich das Fenster noch vollständig öffnen lässt und keine Feuchtigkeit durch Laubansammlungen zwischen Modul und Fensterrahmen eindringt.

3. Vermeidung von Verschattung

Jedes Hindernis wirft im Tagesverlauf einen Schatten. Ein zu nah platziertes Modul büßt einen Teil seiner Leistung ein. Auch wenn moderne Anlagen mit Leistungsoptimierern oder Halbzellenmodulen gut mit Teilverschattung umgehen können, ist es immer besser, Ertragsverluste von vornherein zu minimieren. Ein ausreichender Abstand hilft, den direkten Schattenwurf auf die Module zu reduzieren. Detaillierte Informationen zu diesem Thema finden Sie in unserem Beitrag zu Photovoltaik & Verschattung.

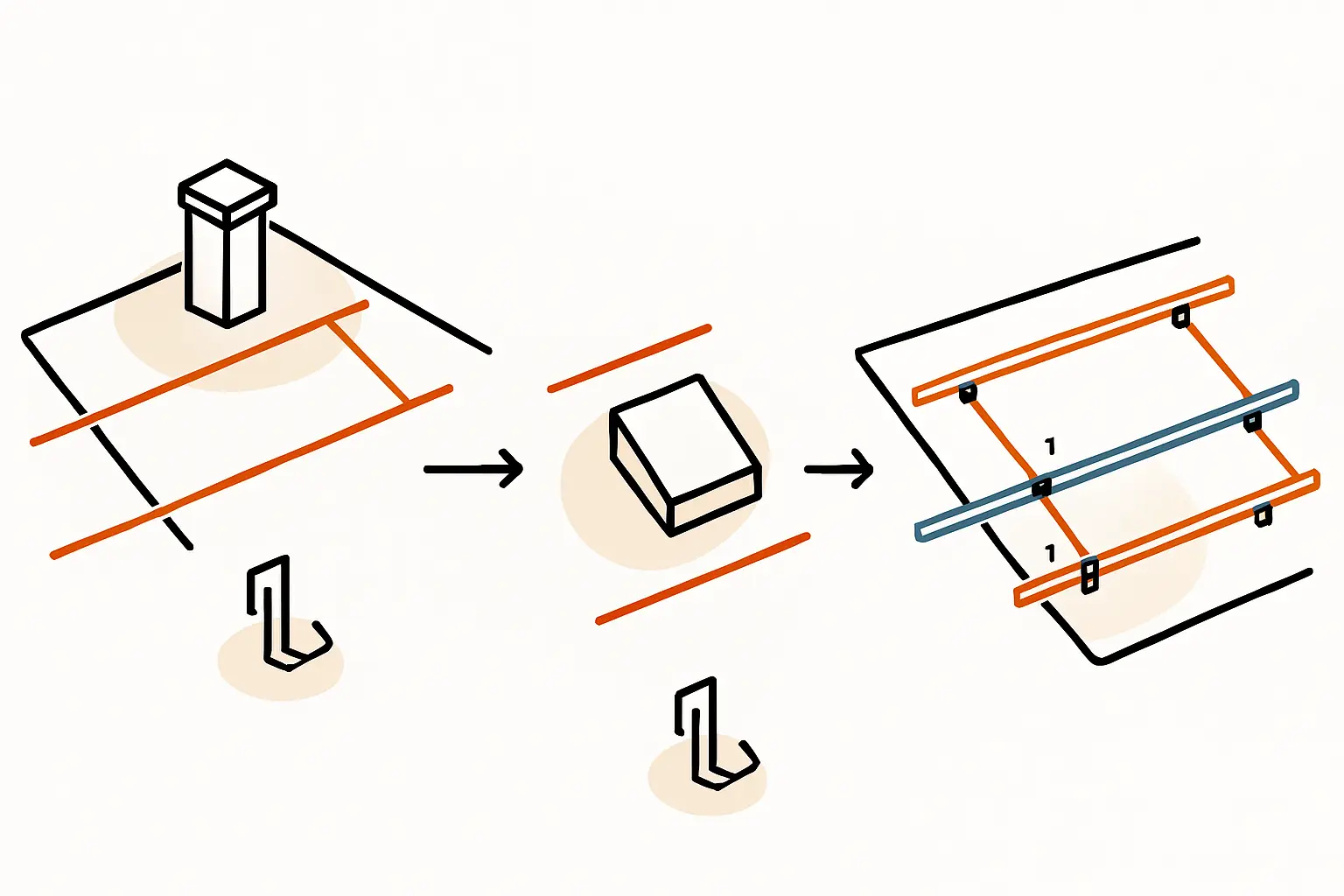

Die Lösung: Das Schienenlayout flexibel anpassen

Das Herzstück einer jeden PV-Anlage auf dem Dach ist die Unterkonstruktion. Sie besteht in der Regel aus langen Aluminiumschienen, die auf dem Dach befestigt werden. Ein Hindernis unterbricht zwangsläufig den geraden Verlauf dieser Schienen. Die Lösung liegt darin, das Schienensystem intelligent um das Hindernis herumzuführen.

Dafür werden kürzere Schienenstücke verwendet, die mit robusten Schienenverbindern zu einem stabilen Raster gefügt werden. So lässt sich das Modulfeld an jeder beliebigen Stelle unterbrechen und nach dem Hindernis fortsetzen.

Anwendungsszenario – Montage um ein Dachfenster:

1. Planung: Der Installateur misst die Position des Dachfensters exakt aus und plant die Modulreihen oberhalb und unterhalb des Fensters.

2. Schienenmontage: Die langen, durchgehenden Schienen werden bis zum Fenster verlegt.

3. Unterbrechung: Oberhalb und unterhalb des Fensters werden kürzere Schienenstücke montiert und über Schienenverbinder fest mit den Hauptschienen verbunden.

4. Modulmontage: Die Module werden nun auf diesem stabilen, aber unterbrochenen Raster montiert. Das Ergebnis ist eine optisch saubere und technisch einwandfreie Lösung, die das Hindernis nahtlos integriert.

Dieses bewährte Standardverfahren bringt bei fachgerechter Ausführung keinerlei Nachteile für die Stabilität oder Langlebigkeit der Anlage mit sich.

Geteilte Modulfelder bei großen Hindernissen

Was passiert, wenn ein Hindernis wie ein großes Dachstudiofenster oder ein mittig platzierter Schornstein so viel Raum einnimmt, dass eine durchgehende Modulreihe nicht mehr sinnvoll ist? In diesem Fall wird das Modulfeld einfach in zwei oder mehr separate Teilfelder aufgeteilt.

Jedes dieser Teilfelder erhält eine eigene, in sich geschlossene Unterkonstruktion und wird wie eine eigenständige kleine Anlage behandelt.

Aus elektrischer Sicht ist dies ebenfalls problemlos. Die Teilfelder können je nach Ausrichtung und potenzieller Verschattung entweder an separate Eingänge (MPP-Tracker) des Wechselrichters angeschlossen oder mit Leistungsoptimierern ausgestattet werden. So erzielt jedes Feld für sich den maximalen Ertrag. Viele Kunden entscheiden sich für diese Lösung, um auch Dächer mit Gauben oder versetzten Flächen optimal zu nutzen.

Häufige Fragen (FAQ)

Verliere ich durch die Aussparungen nicht sehr viel Leistung?

Sie verlieren lediglich die Leistung der Module, die an dieser Stelle nicht installiert werden können. Die verbleibenden Module Ihrer Anlage arbeiten mit voller Effizienz. Es geht darum, die verfügbare Fläche bestmöglich zu nutzen, nicht darum, eine theoretisch perfekte Fläche zu haben.

Kann ich eine kleine Lüftungspfanne nicht einfach unter einem Modul verschwinden lassen?

Davon wird dringend abgeraten. Ein direkter Kontakt kann zu Druckstellen und sogenannten Hot-Spots auf dem Modul führen, die dessen Lebensdauer verkürzen. Zudem wäre die Lüftungspfanne für Wartungsarbeiten nicht mehr zugänglich. Der saubere Weg ist immer, das Hindernis mit dem korrekten Abstand zu umgehen.

Wer plant den genauen Aufbau – ich oder der Installateur?

Die Grobplanung können Sie selbst vornehmen, um eine erste Einschätzung zu erhalten. Die finale, detaillierte Layout-Planung sollte jedoch immer vom Fachbetrieb durchgeführt werden. Dieser kennt die spezifischen Anforderungen des gewählten Montagesystems und sorgt für eine statisch sichere und vorschriftsgemäße Umsetzung.

Wird die Installation durch die Umgehung von Hindernissen teurer?

Der Mehraufwand ist in der Regel gering. Es werden eventuell einige zusätzliche Schienenverbinder und etwas mehr Planungszeit benötigt. Im Gesamtkontext der Anlagenkosten fällt dieser Posten jedoch kaum ins Gewicht und ist eine notwendige Investition in die Sicherheit und Langlebigkeit Ihrer Photovoltaikanlage.

Fazit: Kein Dach ist perfekt, aber fast jedes ist geeignet

Lassen Sie sich von einem Schornstein oder Dachfenster nicht entmutigen. Hindernisse auf dem Dach sind eine lösbare Herausforderung und kein Grund, auf die Vorteile von sauberem Solarstrom zu verzichten.

Mit einer sorgfältigen Planung, der Einhaltung der richtigen Abstände und einer flexiblen Unterkonstruktion lässt sich nahezu jede Dachfläche effizient für die Photovoltaik nutzen. Ein erfahrenes Fachunternehmen unterstützt Sie dabei, eine maßgeschneiderte Lösung zu finden, die Ihr Dach optimal ausnutzt.
