MC4-Stecker richtig krimpen: Eine Anleitung zur Vermeidung von Brandgefahr
MC4-Stecker richtig krimpen: Eine Anleitung zur Vermeidung von Brandgefahr
Bei einer Photovoltaikanlage denken die meisten an Solarmodule auf dem Dach und den Wechselrichter im Keller. Doch eine der kritischsten und oft unterschätzten Komponenten ist ein winziges Bauteil: der MC4-Stecker.
Studien des Fraunhofer-Instituts für Solare Energiesysteme (ISE) zeigen: Bis zu 30 % aller Störungen und Leistungsverluste bei PV-Anlagen sind auf Fehler in der DC-Verkabelung zurückzuführen. Eine unsachgemäße Verbindung kann nicht nur die Effizienz Ihrer Anlage drastisch reduzieren, sondern im schlimmsten Fall eine ernsthafte Brandgefahr darstellen.
Deshalb zeigen wir Ihnen hier, warum eine korrekte Krimpung so entscheidend ist und wie Sie MC4-Steckverbinder Schritt für Schritt professionell und sicher selbst herstellen.
Warum eine perfekte Verbindung so entscheidend ist
Auf der Gleichstromseite (DC) einer Photovoltaikanlage fließen hohe Ströme bei gleichzeitig hohen Spannungen. Jede noch so kleine Unregelmäßigkeit in der Verbindung wirkt hier als winziger Widerstand. Genau dieser Übergangswiderstand ist die Wurzel vieler Probleme.
Ein fachgerecht gekrimpter MC4-Kontakt weist einen Widerstand von unter 1 Milli-Ohm auf. Eine schlechte Verbindung, etwa durch eine ungeeignete Zange, kann diesen Wert auf über 50 Milli-Ohm ansteigen lassen. Das klingt nach wenig, doch bei den hohen Strömen auf der DC-Seite erzeugt dieser Widerstand Wärme.
Über die Zeit kann sich der Stecker so stark erhitzen, dass der Kunststoff schmilzt und ein gefährlicher Lichtbogen entsteht. Laut einer Auswertung von Versicherungsfällen durch den Gesamtverband der Deutschen Versicherungswirtschaft (GDV) sind solche Lichtbögen eine der Hauptursachen für Brände bei PV-Anlagen.
Eine saubere Verbindung ist also kein Detail für Perfektionisten, sondern eine absolute Notwendigkeit für den sicheren und langfristigen Betrieb Ihrer Anlage.
Das richtige Werkzeug: Die Basis für saubere Arbeit

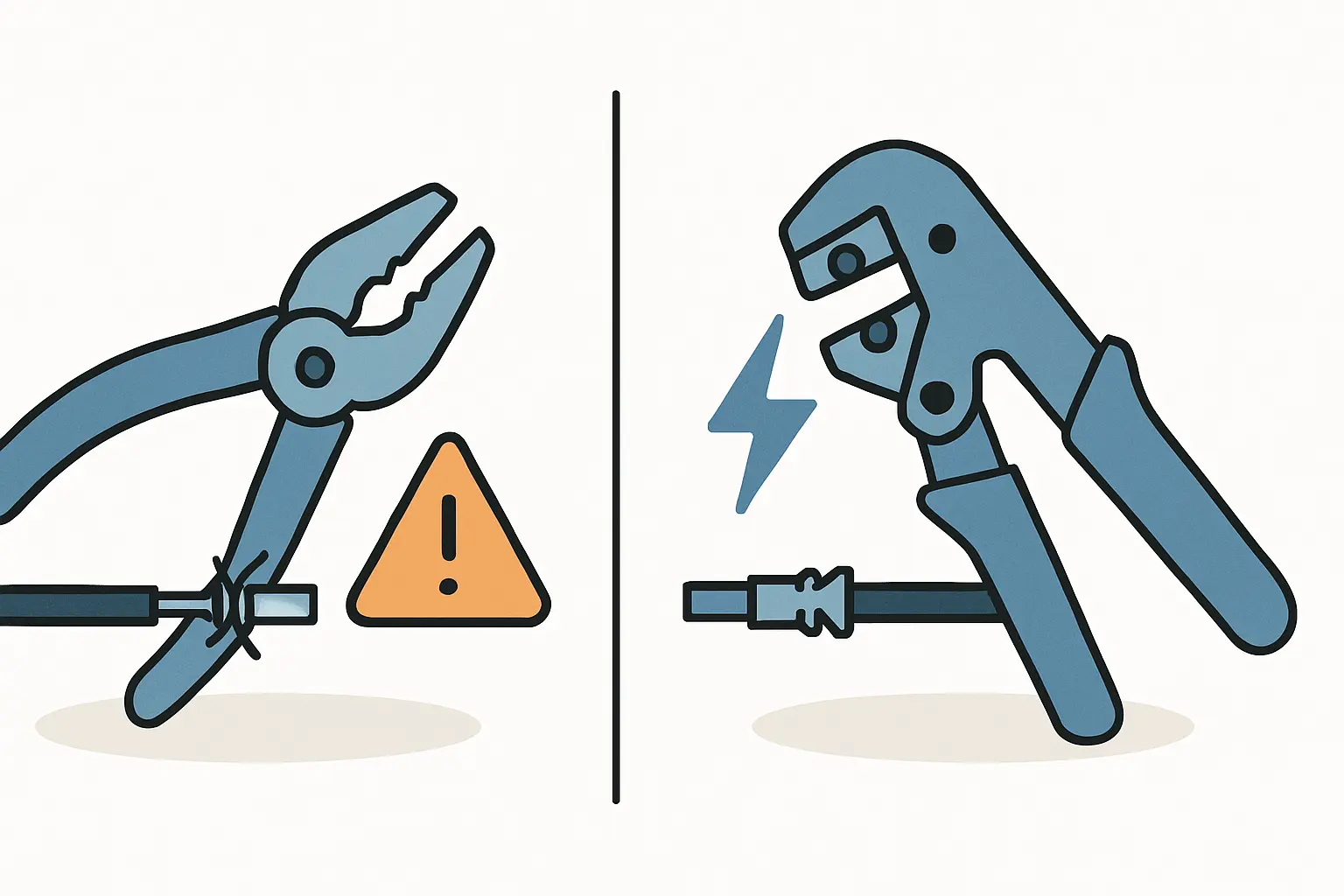

Der häufigste Fehler beim Krimpen von MC4-Steckern ist die Verwendung des falschen Werkzeugs. Eine Kombizange oder ein Seitenschneider sind hierfür absolut tabu. Für eine sichere und normgerechte Verbindung benötigen Sie Spezialwerkzeug.

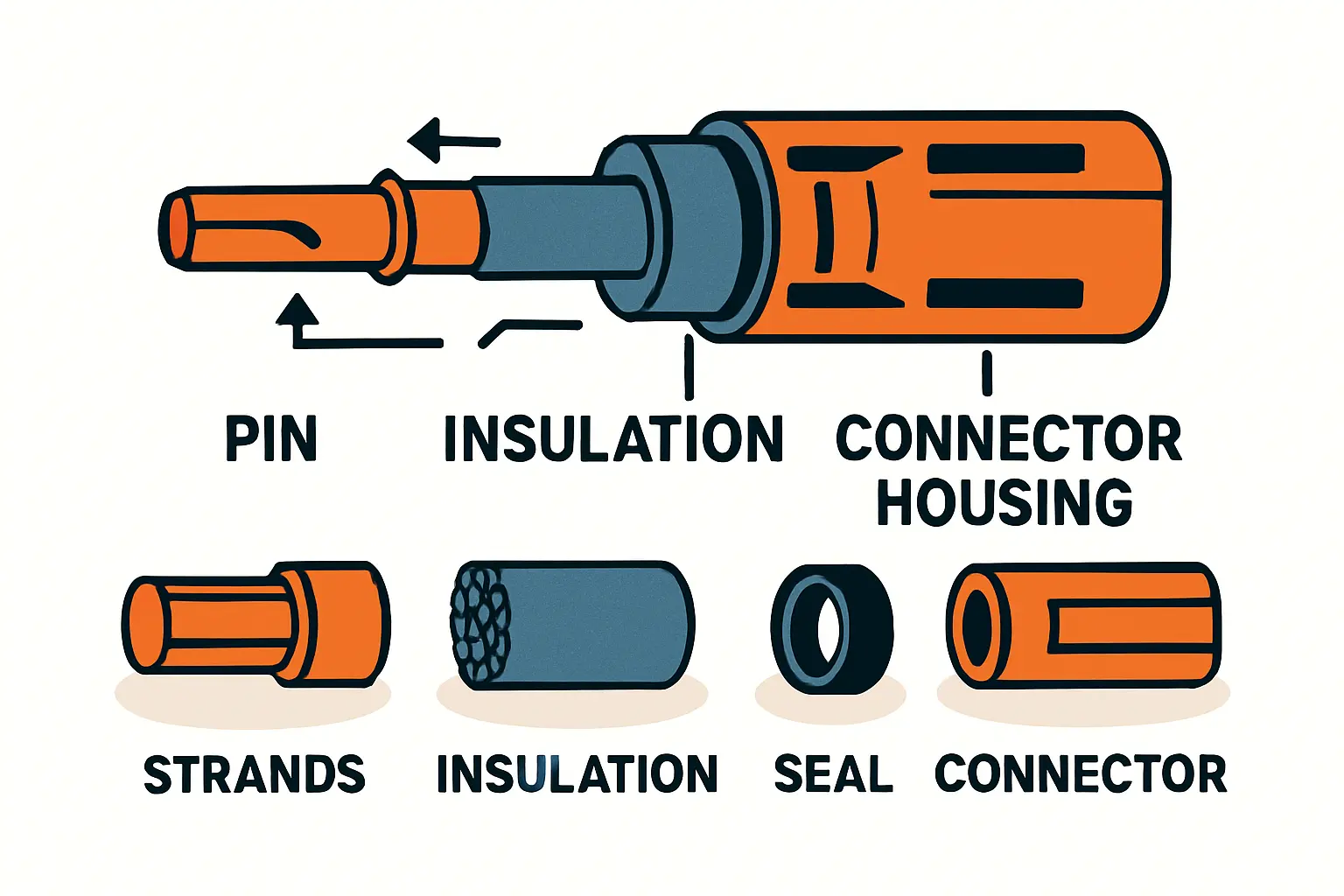

Die Grundausstattung umfasst:
- Eine Krimpzange für MC4-Stecker: Nur sie gewährleistet den korrekten Anpressdruck und die richtige Form der Verpressung (meist eine W- oder Sechskant-Krimpung), die den Kontaktpin und die Kabeladern unlösbar verbindet.
- Eine Abisolierzange: Sie entfernt die Kabelisolierung präzise, ohne die feinen Kupferlitzen darunter zu beschädigen.
- MC4-Montageschlüssel (2 Stück): Damit ziehen Sie die Verschraubung des Steckers wasserdicht an, ohne das Gehäuse zu beschädigen.
Die Erfahrung zeigt: Die Investition in eine gute Krimpzange zahlt sich durch höhere Anlagensicherheit und einen störungsfreien Betrieb vielfach aus.
Schritt-für-Schritt-Anleitung: MC4-Stecker professionell krimpen
Mit dem richtigen Werkzeug und etwas Sorgfalt gelingt das Krimpen von MC4-Steckern auch Laien sicher und zuverlässig. Nehmen Sie sich für die folgenden Schritte ausreichend Zeit.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 2000 Watt 800 Watt - 5,4 kWh
Ab 2.099,00 €Schritt 1: Das Solarkabel vorbereiten
Die Grundlage für jede gute Verbindung ist das passende Kabel. Achten Sie auf den richtigen [INTERNAL_LINK: Solarkabel – der richtige Querschnitt für Ihre PV-Anlage], typischerweise 4 mm² oder 6 mm².

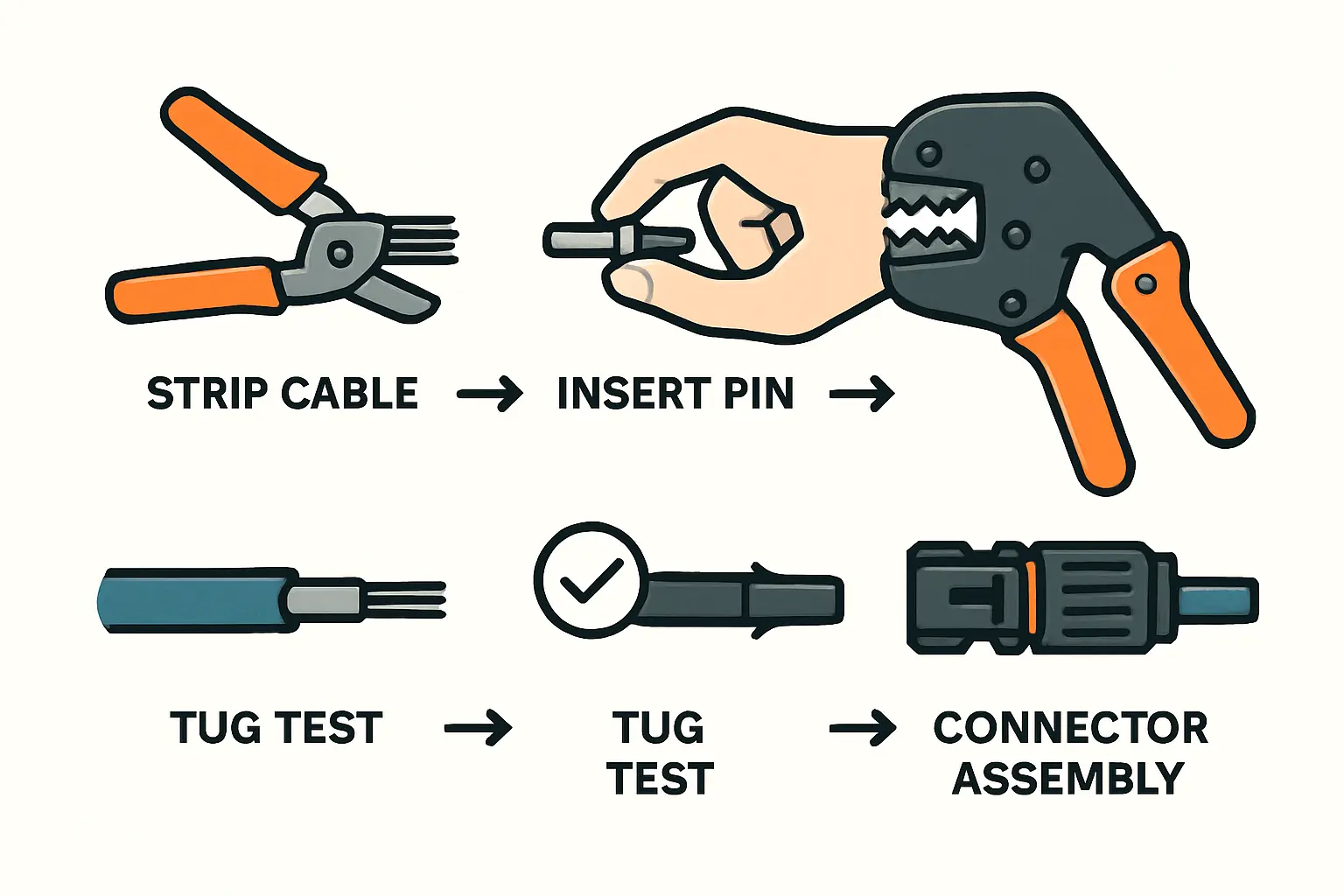

Das Kabelende muss sauber und rechtwinklig abgeschnitten sein. Entfernen Sie mit der Abisolierzange exakt 8 bis 10 Millimeter der äußeren Isolierung. Kontrollieren Sie das Ergebnis: Alle Kupferlitzen müssen unversehrt sein, denn bereits wenige beschädigte Litzen reduzieren den Querschnitt und erhöhen den Widerstand.
Schritt 2: Der Krimpvorgang – Präzision ist alles
Dies ist der entscheidende Moment. Denken Sie daran, zuerst die Überwurfmutter (die hintere Verschraubung des Steckergehäuses) über das Kabel zu schieben. Dieser Schritt wird oft vergessen und lässt sich nach dem Krimpen nicht mehr nachholen.
- Legen Sie den metallischen Kontaktpin (männlich oder weiblich) in die passende Aussparung Ihrer Krimpzange ein. Die meisten Zangen haben dafür Markierungen für verschiedene Kabelquerschnitte.
- Führen Sie das abisolierte Kabelende vollständig in den Kontaktpin ein, sodass alle Kupferlitzen im dafür vorgesehenen Bereich liegen.
- Pressen Sie die Zange fest und vollständig zusammen, bis sie sich von selbst wieder öffnet. Diese eingebaute Zwangssperre stellt sicher, dass der Pressvorgang komplett abgeschlossen wird.
Das Ergebnis ist eine saubere, feste Verbindung, bei der der Kontaktpin das Kupferbündel fest umschließt, ohne es zu deformieren.
Schritt 3: Den Stecker montieren
Der letzte Schritt sorgt für Stabilität und schützt die Verbindung vor Witterungseinflüssen.
- Schieben Sie den gekrimpten Kontaktpin in das entsprechende Kunststoffgehäuse (Stecker oder Buchse), bis er hörbar und spürbar einrastet.
- Machen Sie eine leichte Zugprobe: Der Kontakt darf sich nicht mehr aus dem Gehäuse ziehen lassen.
- Schrauben Sie die Überwurfmutter handfest an das Gewinde des Gehäuses.
- Nutzen Sie die beiden MC4-Montageschlüssel, um die Verschraubung fest anzuziehen. Ein Schlüssel kontert das Gehäuse, während der andere die Mutter dreht. Dadurch wird die Gummidichtung im Inneren fest an das Kabel gepresst, was für die notwendige Wasserdichtigkeit (Schutzklasse IP67 oder höher) sorgt.
Die häufigsten Fehler und wie Sie sie vermeiden
Selbst bei einer scheinbar einfachen Aufgabe können sich schnell Fehler einschleichen. Vermeiden Sie diese typischen Fehler, die in der Praxis immer wieder zu Problemen führen:
- Falsches Werkzeug verwenden: Der Einsatz einer einfachen Zange führt zu unzureichendem Kontakt, Überhitzung und Brandgefahr.
- Kabeladern beim Abisolieren beschädigen: Das reduziert den effektiven Kabelquerschnitt und schafft einen potenziellen Hotspot.
- Kontaktstift nicht vollständig eingerastet: Der Stecker kann sich unter Last lösen und Lichtbögen verursachen. Das hörbare „Klick“ ist Ihr Signal für den korrekten Sitz.
- Dichtung nicht fest genug angezogen: Feuchtigkeit kann eindringen, Korrosion und Kriechströme verursachen und die Anlage lahmlegen.
- Überwurfmutter vor dem Krimpen vergessen: In diesem Fall muss der Stecker leider abgeschnitten und der Vorgang wiederholt werden.
