Materialmengenkalkulation für Kleinmaterial: Wie viele Dachhaken, Schrauben und Klemmen benötigen Sie wirklich?

Stellen Sie sich vor: Das Wetter ist perfekt, die Helfer sind bereit und die neuen Photovoltaik-Module liegen ordentlich gestapelt im Garten. Doch mitten auf dem Dach stellt Ihr Installateur fest: Es fehlen drei Dachhaken und eine Handvoll Spezialschrauben. Ein kleines Detail, das Ihr gesamtes Projekt um Tage verzögern und zusätzliche Kosten verursachen kann.

Ein Szenario, das leider keine Seltenheit ist und verdeutlicht, warum eine genaue Planung des Kleinmaterials entscheidend für den Erfolg Ihrer PV-Installation ist. Dieser Beitrag gibt Ihnen praxiserprobte Faustformeln und Checklisten an die Hand, damit bei Ihrer Installation von Anfang an alles glattläuft.

Warum eine genaue Kalkulation des Kleinmaterials entscheidend ist

Die Kosten für Dachhaken, Klemmen oder Schrauben machen nur einen winzigen Bruchteil der Gesamtinvestition in eine Photovoltaikanlage aus. Ihre Bedeutung für die Stabilität, Sicherheit und Langlebigkeit der Anlage ist jedoch fundamental. Eine unzureichende Planung führt zu typischen Problemen:

• Projektverzögerungen: Fehlendes Material stoppt die Montage. Nachbestellungen kosten nicht nur Geld, sondern vor allem wertvolle Zeit, in der Ihre Anlage noch keinen Strom produziert.
• Zusätzliche Kosten: Express-Lieferungen für fehlende Teile sind teuer. Mehrfache Anfahrten des Montageteams verursachen ebenfalls unnötige Ausgaben.
• Sicherheitsrisiken: Die Anzahl und Position der Befestigungspunkte werden statisch berechnet. Werden zu wenige Haken oder Klemmen verwendet, kann die Anlage bei starkem Wind oder Schneelast Schaden nehmen.
• Garantieverlust: Viele Hersteller von Montagesystemen knüpfen ihre Garantie an die korrekte Montage mit der vorgegebenen Anzahl an Befestigungskomponenten.

Die Erfahrung zeigt: Eine Investition von 30 Minuten in eine saubere Materialkalkulation kann hunderte Euro und viele Nerven sparen.

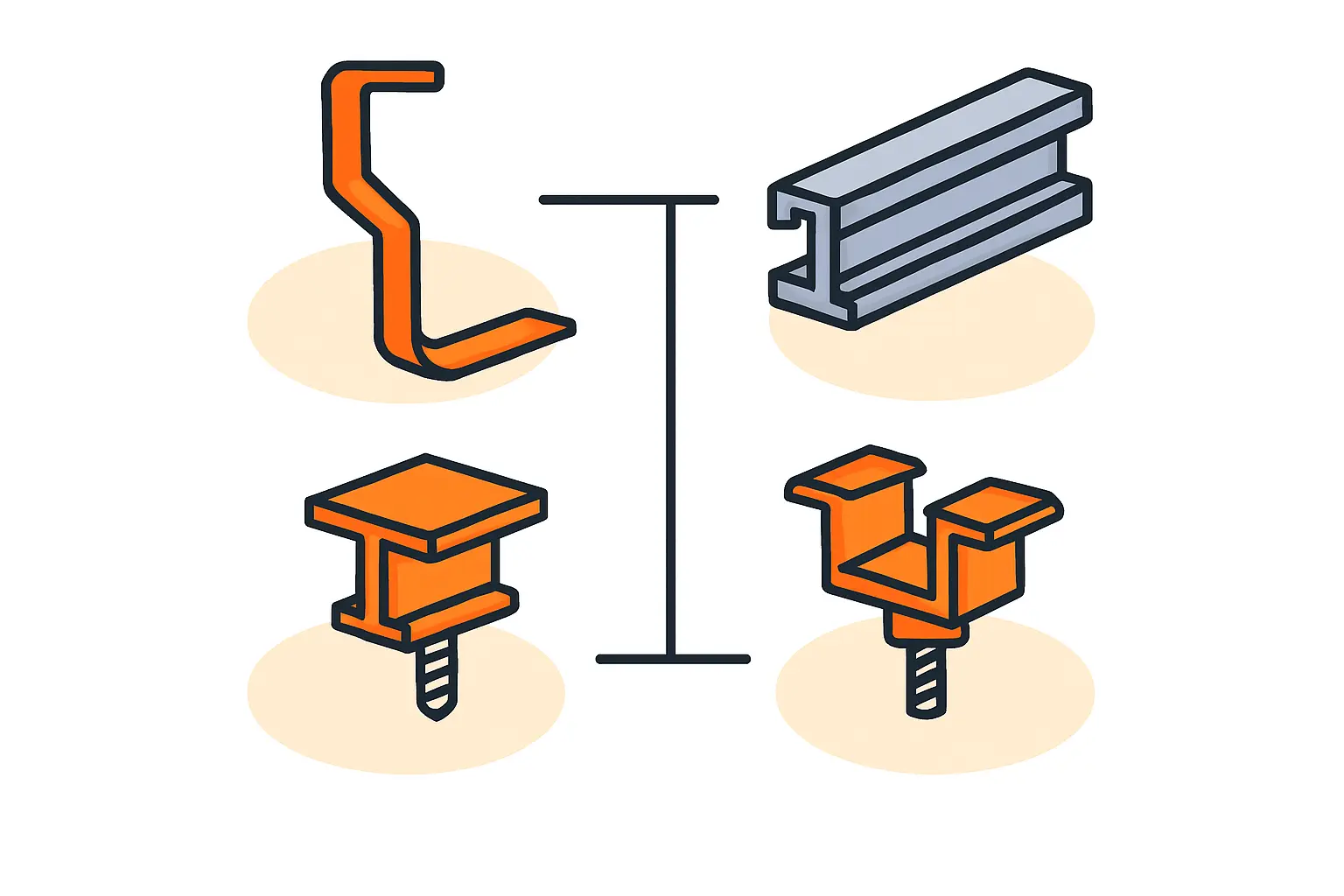

Die drei wichtigsten Komponenten der Unterkonstruktion

Bevor wir in die Berechnung einsteigen, werfen wir einen kurzen Blick auf die Hauptdarsteller des Montagesystems. Jedes Teil hat eine spezifische und unverzichtbare Funktion.

• Dachhaken: Sie bilden das Fundament Ihrer Anlage. Dachhaken werden direkt auf den Dachsparren verschraubt und leiten die gesamte Last der PV-Anlage (Eigengewicht, Wind, Schnee) sicher in die Dachkonstruktion ab.
• Montageschienen: Auf den Dachhaken werden die horizontal oder vertikal verlaufenden Montageschienen befestigt. Sie bilden das stabile Gerüst, auf dem später die Solarmodule montiert werden.
• Modulklemmen: Diese Klemmen fixieren die Photovoltaik-Module sicher auf den Schienen. Hier unterscheidet man zwischen Mittelklemmen (zwischen zwei Modulen) und Endklemmen (am Anfang und Ende einer Modulreihe).

Schritt-für-Schritt-Anleitung: Dachhaken berechnen

Die Anzahl der benötigten Dachhaken hängt primär von einem Faktor ab: dem Abstand Ihrer Dachsparren. Diese tragenden Holzbalken sind das stabile Rückgrat Ihres Daches.

Grundlage: Der Sparrenabstand

In Deutschland liegt der Sparrenabstand bei Ein- und Zweifamilienhäusern typischerweise zwischen 60 cm und 90 cm. Messen Sie diesen Abstand an mehreren Stellen, um einen verlässlichen Mittelwert zu erhalten.

Die Faustregel zur Berechnung:

Pro Montageschiene wird auf jedem Sparren, den sie kreuzt, ein Dachhaken montiert.

Beispielrechnung für ein typisches Einfamilienhaus:

Angenommen, Sie möchten ein Feld mit 12 Modulen (hochkant montiert in einer Reihe) installieren.

1. Gesamtbreite des Modulfeldes ermitteln: Ein Standardmodul ist ca. 1,13 m breit. 12 Module × 1,13 m/Modul = 13,56 m Gesamtbreite.
2. Anzahl der gekreuzten Sparren berechnen: Bei einem angenommenen Sparrenabstand von 80 cm (0,8 m) rechnen Sie: 13,56 m / 0,8 m = 16,95. Aufgerundet auf den nächsten ganzen Sparren sind das 17 Befestigungspunkte in der Breite.
3. Anzahl der Schienen berücksichtigen: Pro Modulreihe werden in der Regel zwei Montageschienen verlegt (eine oben, eine unten). Also: 17 Sparren × 2 Schienen = 34 Dachhaken.
4. Puffer einplanen: Planen Sie immer einen Puffer von ca. 10 % für unvorhergesehene Fälle oder fehlerhaftes Material ein. In diesem Fall wären das 3 bis 4 Haken extra.

Bestellmenge: 34 + 4 = 38 Dachhaken.

Für Details zur Befestigung auf unterschiedlichen Dacheindeckungen wie Biberschwanz oder Blechdächern lesen Sie unseren Beitrag zu den passenden Montagesystemen für Photovoltaik.

Die richtige Anzahl an Modulklemmen ermitteln

Die Berechnung der Modulklemmen ist einfacher, da sie sich direkt aus der Anzahl der Module ergibt.

• Mittelklemmen: Sie sitzen zwischen zwei Modulen und halten beide gleichzeitig fest.
• Endklemmen: Sie schließen eine Modulreihe an den Außenseiten ab.

Formeln für eine Modulreihe:
Anzahl Mittelklemmen = (Anzahl Module pro Reihe – 1) × 2
Anzahl Endklemmen = 4 (je zwei für Anfang und Ende der Reihe)

Beispielrechnung (fortgesetzt):
Für unsere Reihe mit 12 Modulen ergibt sich folgende Rechnung:

• Mittelklemmen: (12 Module – 1) × 2 = 22 Stück
• Endklemmen: 4 Stück
• Gesamt pro Reihe: 22 + 4 = 26 Klemmen

Praxistipp: Oft lohnt es sich, die Klemmen nicht einzeln, sondern in Sets zu kaufen. Ein Set mit 50 Klemmen ist häufig preislich attraktiver als die exakt abgezählte Menge und enthält bereits einen Puffer. Prüfen Sie dazu die Angebote im Shop von Photovoltaik.info.

Schrauben und Zubehör: Die unsichtbaren Helden

Hier passieren die meisten Planungsfehler. Die richtige Schraube in der richtigen Menge ist kein Detail, sondern eine Notwendigkeit.

• Tellerkopfschrauben (für Dachhaken): Jeder Dachhaken wird mit mindestens zwei speziellen, hochbelastbaren Schrauben im Sparren verankert. Die genaue Art und Länge gibt der Hersteller des Montagesystems vor. Berechnung: Anzahl Dachhaken × 2 (oder laut Herstellervorgabe) + 10 % Puffer. Beispiel: 38 Dachhaken × 2 Schrauben = 76 Schrauben. Bestellen Sie sicherheitshalber 85 Stück.
• Hammerkopfschrauben & Muttern (für Modulklemmen): Jede Klemme wird mit einer Hammerkopfschraube und einer Sperrzahnmutter an der Schiene befestigt. Diese sind fast immer im Set mit den Klemmen enthalten. Prüfen Sie das am besten vor der Bestellung.
• Schienenverbinder: Wenn Ihre Modulreihe länger ist als eine einzelne Montageschiene (meist 4–6 m), benötigen Sie Schienenverbinder. Pro Verbindungspunkt brauchen Sie einen Verbinder, der in der Regel mit vier Schrauben und Muttern geliefert wird.
• Erdungsmaterial: Ein oft übersehener, aber sicherheitsrelevanter Punkt. Planen Sie Erdungsklemmen und ausreichend Erdungskabel (üblicherweise 16 mm²) ein.
• UV-beständige Kabelbinder: Für eine saubere und sichere Verlegung der Solarkabel unter den Modulen sind hochwertige, UV-beständige Kabelbinder unerlässlich. Planen Sie hier großzügig, etwa 3–4 Stück pro Modul.

Häufige Fehler bei der Materialplanung und wie Sie sie vermeiden

1. Puffer vergessen: Ein Haken ist verbogen, eine Schraube fällt vom Dach – ohne Puffer steht die Baustelle still. Planen Sie immer 5–10 % Reservematerial ein.
2. Dach-Besonderheiten ignorieren: Ein Schornstein, eine Gaube oder ein Dachfenster unterbrechen die durchgehende Schienenmontage. Hier benötigen Sie eventuell zusätzliche, kürzere Schienenstücke und mehr Verbinder. Zeichnen Sie sich den Belegungsplan exakt auf.
3. Falsche Modulmaße verwenden: Verlassen Sie sich nicht auf allgemeine Angaben. Nutzen Sie immer das technische Datenblatt der von Ihnen gewählten Module, um deren genaue Maße zu kennen.
4. Verschnitt bei Schienen nicht einplanen: Montageschienen müssen oft gekürzt werden. Das abgeschnittene Reststück ist nicht immer lang genug für eine andere Stelle. Planen Sie lieber eine Schiene mehr ein.

FAQ – Häufig gestellte Fragen zur Materialkalkulation

Kann ich Material verschiedener Hersteller mischen?
Davon ist dringend abzuraten. Die Komponenten eines Montagesystems sind exakt aufeinander abgestimmt und zertifiziert. Das Mischen von Teilen kann zu Passungenauigkeiten führen und gefährdet die Statik sowie den Garantieanspruch.

Was ist, wenn mein Sparrenabstand unregelmäßig ist?
Messen Sie alle Sparrenabstände im Bereich des geplanten Modulfeldes. Orientieren Sie sich bei der Planung am größten Abstand, um auf der sicheren Seite zu sein. Gegebenenfalls müssen Sie an Stellen mit sehr großem Abstand einen zusätzlichen Haken setzen (z. B. auf einer Querlattung).

Benötige ich für eine Kreuzschienenmontage mehr Material?
Ja, erheblich mehr. Bei einer Kreuzmontage verlegen Sie eine komplette zweite Schienenlage quer zur ersten. Sie benötigen also deutlich mehr Montageschienen sowie spezielle Kreuzverbinder an jedem Schnittpunkt.

Woher bekomme ich die genauen Maße und Vorgaben für die Bauteile?
Die einzig verlässliche Quelle ist immer das technische Datenblatt des jeweiligen Systemherstellers. Diese Dokumente finden Sie auf den Produktseiten oder auf der Webseite des Herstellers.

Fazit: Gute Planung ist die halbe Miete

Eine sorgfältige Kalkulation von Dachhaken, Klemmen und Schrauben mag auf den ersten Blick wie eine nebensächliche Detailarbeit wirken. Tatsächlich ist sie das Fundament für eine schnelle, kosteneffiziente und vor allem sichere Montage Ihrer Photovoltaikanlage. Nehmen Sie sich die Zeit, Ihren Bedarf präzise zu ermitteln. Die hier vorgestellten Faustformeln und Checklisten bieten Ihnen dafür eine verlässliche Grundlage.
