Leerlaufspannung (Voc) und Kurzschlussstrom (Isc): Technische Grenzwerte des Wechselrichters sicher einhalten

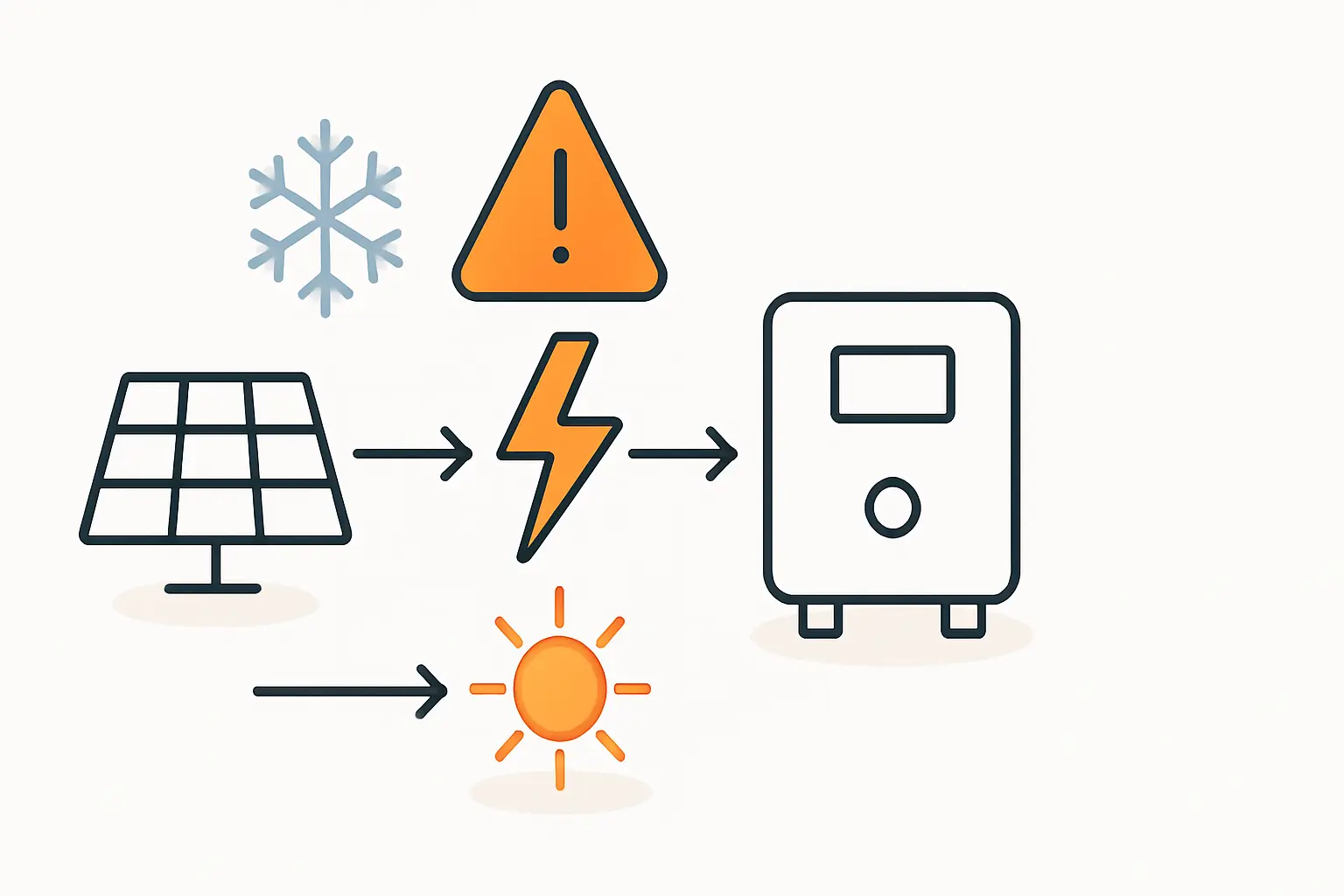

Ein klarer, eiskalter Wintermorgen: Die Sonne scheint vom stahlblauen Himmel und Ihre Photovoltaikanlage beginnt, Strom zu produzieren. Was wie ein perfekter Moment für die solare Energiegewinnung aussieht, ist zugleich die größte Belastungsprobe für das Herzstück Ihrer Anlage – den Wechselrichter.
Genau in solchen Momenten entscheiden zwei unscheinbare technische Werte über die Sicherheit und Langlebigkeit Ihres gesamten Systems: die Leerlaufspannung (Voc) und der Kurzschlussstrom (Isc). Erfahren Sie hier, warum diese Werte so entscheidend sind, wie die Außentemperatur sie beeinflusst und wie Sie sicherstellen, dass Solarmodule und Wechselrichter perfekt aufeinander abgestimmt sind.
Die Grundpfeiler Ihrer Anlagensicherheit: Voc und Isc verständlich erklärt
Um die Funktionsweise einer Photovoltaikanlage zu verstehen, müssen Sie kein Elektrotechniker sein. Es genügt, die beiden wichtigsten elektrischen Kennwerte eines Solarmoduls zu kennen. Sie finden diese Angaben stets im technischen Datenblatt des Herstellers, meist unter dem Punkt „Elektrische Eigenschaften bei STC“ (Standard Test Conditions).
Leerlaufspannung (Voc – Voltage open circuit): Die maximale Spannung
Stellen Sie sich einen Gartenschlauch vor, der an einem aufgedrehten Wasserhahn angeschlossen ist, dessen Düse aber geschlossen bleibt. Im Schlauch baut sich der maximal mögliche Wasserdruck auf – die Leerlaufspannung ist das elektrische Äquivalent zu diesem Druck.
Sie beschreibt die maximale elektrische Spannung, die ein Solarmodul erzeugen kann, wenn es beleuchtet wird, aber kein Strom fließt. Dieser Zustand tritt beispielsweise morgens auf, kurz bevor der Wechselrichter seine Arbeit aufnimmt. Die Voc ist der höchste Spannungswert, den Ihr Wechselrichter jemals von den Modulen „sehen“ wird.
Kurzschlussstrom (Isc – Current short circuit): Der maximale Strom
Wenn Sie nun die Düse des Gartenschlauchs vollständig öffnen, entspricht die herausschießende Wassermenge dem maximal möglichen Durchfluss. Analog dazu verhält sich der Kurzschlussstrom.
Er beschreibt die maximale Stromstärke, die durch ein Solarmodul fließt, wenn Plus- und Minuspol direkt miteinander verbunden werden – also bei einem Kurzschluss. Dieser Wert ist entscheidend, um die Kabel und die Eingangsstufen des Wechselrichters nicht zu überlasten.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 2000 Watt 800 Watt - 5,4 kWh
Ab 2.099,00 €Kalt, sonnig, gefährlich: Der Einfluss der Temperatur auf die Spannung
Während der Kurzschlussstrom primär von der Intensität der Sonneneinstrahlung abhängt, wird die Leerlaufspannung maßgeblich von der Temperatur der Solarmodule beeinflusst. Hier gilt eine physikalische Regel, die für die Sicherheit Ihrer Anlage essenziell ist: Je kälter die Solarmodule, desto höher ist ihre Leerlaufspannung.
Diesen Zusammenhang beschreibt der sogenannte „Temperaturkoeffizient der Leerlaufspannung“ (TK_Voc), den Sie ebenfalls im Datenblatt finden. Er gibt an, um wie viel die Spannung pro Grad Celsius Temperaturänderung von den standardmäßigen 25 °C abweicht.
Ein konkretes Praxisbeispiel:
Nehmen wir ein typisches Solarmodul mit einer Leerlaufspannung (Voc) von 42 V bei 25 °C und einem Temperaturkoeffizienten von -0,25 %/°C. Wir möchten die Spannung für einen kalten Wintertag mit -10 °C berechnen.
- Temperaturdifferenz berechnen: 25 °C (Standard) – (-10 °C) = 35 °C.
- Spannungsanstieg ermitteln: 35 °C × 0,25 %/°C ergibt einen Anstieg von 8,75 %.
- Zusätzliche Spannung berechnen: 42 V × 8,75 % = 3,68 V.
- Maximale Voc bei Kälte: 42 V + 3,68 V = 45,68 V.
Das scheint auf den ersten Blick nicht viel zu sein. Doch in einer Photovoltaikanlage schaltet man Module in Reihe zu einem „String“. Bei einem String mit 15 Modulen summiert sich der Spannungsanstieg bereits auf über 55 V (15 × 3,68 V). Diese zusätzliche Spannung muss der Wechselrichter sicher verkraften können.
Und der Strom? Wie sich die Temperatur auf den Kurzschlussstrom (Isc) auswirkt
Beim Kurzschlussstrom ist der Temperatureinfluss geringer und die Abhängigkeit umgekehrt: Bei Kälte steigt der Strom leicht an. Der dominierende Faktor ist hier jedoch die Sonneneinstrahlung. Für die Sicherheitsauslegung ist deshalb vor allem die Spannung bei Kälte relevant, während der Strom seinen Maximalwert an besonders sonnigen Tagen erreicht.
Warum Ihr Wechselrichter Grenzen hat – und Sie diese kennen müssen
Der Wechselrichter ist die zentrale Steuereinheit Ihrer Anlage. Er wandelt nicht nur den Gleichstrom der Module in netzkonformen Wechselstrom um, sondern überwacht auch das gesamte System. Wie jedes elektronische Gerät hat er fest definierte technische Belastungsgrenzen.
Maximale Eingangsspannung (Vmax): Dies ist der kritischste Wert. Wird diese Spannungsgrenze auch nur kurzzeitig überschritten, etwa an einem eiskalten Morgen, kann dies das Gerät sofort und irreparabel zerstören. In einem solchen Fall erlischt jeglicher Garantieanspruch.
Maximaler Eingangsstrom (Imax): Dieser Grenzwert gibt an, welche Stromstärke der Wechselrichter pro Eingang (MPP-Tracker) verarbeiten kann. Eine leichte Überschreitung ist meist unkritisch, da moderne Geräte den Strom auf den Maximalwert begrenzen („Clipping“). Dies führt zwar zu einem minimalen Ertragsverlust an Spitzentagen, beschädigt das Gerät aber in der Regel nicht.
Die genauen Grenzwerte finden Sie im Datenblatt Ihres Wechselrichters. Diese zu kennen und bei der Planung zu berücksichtigen, ist unerlässlich, denn der Schutz des Wechselrichters hat oberste Priorität.
So prüfen Sie die Kompatibilität: Eine Schritt-für-Schritt-Anleitung
Die gute Nachricht: Sie müssen diese Prüfung nicht allein durchführen. Jeder professionelle Installateur nimmt diese Berechnung standardmäßig vor. Das Verständnis der Grundlagen hilft Ihnen jedoch, die Planung nachzuvollziehen und sorgt für zusätzliche Sicherheit.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
12000 Watt Photovoltaikanlagen inkl. 15,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
8.599,00 €Schritt 1: Datenblätter sammeln
Halten Sie die technischen Datenblätter Ihrer ausgewählten Solarmodule und des Wechselrichters bereit.
Schritt 2: Die maximale Spannung berechnen
- Werte notieren: Finden Sie die Leerlaufspannung (Voc) und den Temperaturkoeffizienten (TK_Voc) im Modul-Datenblatt.
- Kälteste Temperatur festlegen: Bestimmen Sie die niedrigste zu erwartende Modultemperatur für Ihren Standort. Für Deutschland ist ein Wert zwischen -10 °C und -15 °C eine sichere Annahme.
- Maximale Spannung pro Modul kalkulieren: Berechnen Sie die Voc für die kälteste Temperatur wie im obigen Beispiel.
- Gesamtspannung des Strings ermitteln: Multiplizieren Sie diesen Wert mit der Anzahl der Module, die in Reihe geschaltet werden sollen.
- Abgleich: Das Ergebnis muss zwingend unter der maximalen Eingangsspannung des Wechselrichters liegen. Ein Sicherheitspuffer von einigen Prozent ist hier sinnvoll.
Schritt 3: Den maximalen Strom prüfen
- Wert notieren: Finden Sie den Kurzschlussstrom (Isc) im Modul-Datenblatt.
- Gesamtstrom ermitteln: Wenn Sie mehrere Strings parallel an einen Eingang des Wechselrichters anschließen, müssen Sie die Isc-Werte dieser Strings addieren.
- Abgleich: Das Ergebnis sollte den maximalen Eingangsstrom des Wechselrichters nicht signifikant überschreiten. Eine geringe Überdimensionierung ist bei der Photovoltaik-Auslegung üblich, um auch bei Schwachlicht bessere Erträge zu erzielen.
Ihre Fragen zur Auslegung – unsere Antworten
Was passiert, wenn die Leerlaufspannung die Grenze des Wechselrichters überschreitet?
Die empfindliche Elektronik des Wechselrichters wird mit hoher Wahrscheinlichkeit dauerhaft beschädigt. Interne Bauteile sind für solche Überspannungen nicht ausgelegt, weshalb ein solcher Schaden in der Regel nicht von der Herstellergarantie abgedeckt ist.
Ist es schlimm, wenn der Kurzschlussstrom die Wechselrichter-Grenze übersteigt?
Dies ist weitaus weniger kritisch. Der Wechselrichter begrenzt den Eingangsstrom elektronisch auf seinen Maximalwert. An sehr sonnigen Tagen kann dies zu einem geringen Energieverlust führen (sogenanntes „Clipping“). Ein Schaden am Gerät entsteht dadurch normalerweise nicht.
Muss ich die Berechnungen selbst durchführen?
Nein, eine professionelle Photovoltaik-Auslegung durch einen Fachbetrieb oder die Nutzung von Online-Planungstools nehmen Ihnen diese Arbeit ab. Die Grundlagen zu kennen, hilft Ihnen jedoch, Angebote besser zu bewerten.
Welche Temperatur sollte ich für meine Region annehmen?
Ein konservativer Wert ist immer die beste Wahl. Orientieren Sie sich an den historisch niedrigsten Temperaturen Ihrer Region. Mit -15 °C liegen Sie für die meisten Standorte in Deutschland auf der sicheren Seite.
Gilt das auch für Balkonkraftwerke?
Ja, die physikalischen Prinzipien sind identisch. Da Balkonkraftwerke jedoch meist nur aus ein oder zwei Modulen bestehen, liegt die Gesamtspannung weit unter den Grenzwerten der eingesetzten Mikrowechselrichter. Bei den Komplettsets auf Portalen wie Photovoltaik.info sind die Komponenten bereits sicher aufeinander abgestimmt.
Fazit: Eine sichere Planung ist der beste Schutz für Ihre Investition
Die korrekte Abstimmung von Leerlaufspannung und Kurzschlussstrom auf die Grenzwerte des Wechselrichters ist kein Detail für Experten, sondern die Grundlage für eine sichere und langlebige Photovoltaikanlage. Insbesondere die Berücksichtigung niedriger Temperaturen zum Schutz vor Überspannung ist entscheidend, um die teuerste Komponente Ihrer Anlage zu schützen.
Ein grundlegendes Verständnis dieser Zusammenhänge gibt Ihnen die Gewissheit, dass Ihre Investition in saubere Energie auf einem sicheren Fundament steht. Entdecken Sie auf Photovoltaik.info weitere praxisnahe Informationen zur Auswahl der richtigen Komponenten und finden Sie im Shop Komplettsets, bei denen Solarmodule und Wechselrichter bereits optimal aufeinander abgestimmt sind.
