Die Welt der Balkonkraftwerke bietet eine faszinierende Flexibilität: Sie können ein günstiges Solarmodul von einem Hersteller mit einem leistungsstarken Wechselrichter eines anderen Anbieters kombinieren. Dank dieser Freiheit lässt sich ein System nach individuellen Wünschen und Budget zusammenstellen.
Doch diese Freiheit bringt auch Verantwortung mit sich. Sie müssen sicherstellen, dass die ausgewählten Komponenten technisch harmonieren. Ein Fehler bei der Auswahl kann im besten Fall zu Leistungseinbußen, im schlimmsten Fall zu Schäden an der Elektronik führen.
Dieser Leitfaden zeigt Ihnen die drei entscheidenden Kriterien, auf die Sie achten müssen, damit Ihr selbst zusammengestelltes Kraftwerk sicher und effizient Strom produziert.
Die gute Nachricht: Mischen von Komponenten ist meistens möglich
Glücklicherweise müssen Sie kein Elektrotechnik-Studium absolvieren, um Komponenten verschiedener Hersteller zu verbinden. Die Branche hat sich auf Standards geeinigt, die eine hohe Kompatibilität gewährleisten.
Solange Sie sich an renommierte Hersteller halten und drei technische Kennzahlen im Blick behalten, steht Ihrer individuellen Anlagenkonfiguration nichts im Weg. Erfahrungsgemäß entscheiden sich die meisten Nutzer für eine Kombination, um von Sonderangeboten zu profitieren oder spezielle Anforderungen zu erfüllen, die fertige Sets nicht abdecken.

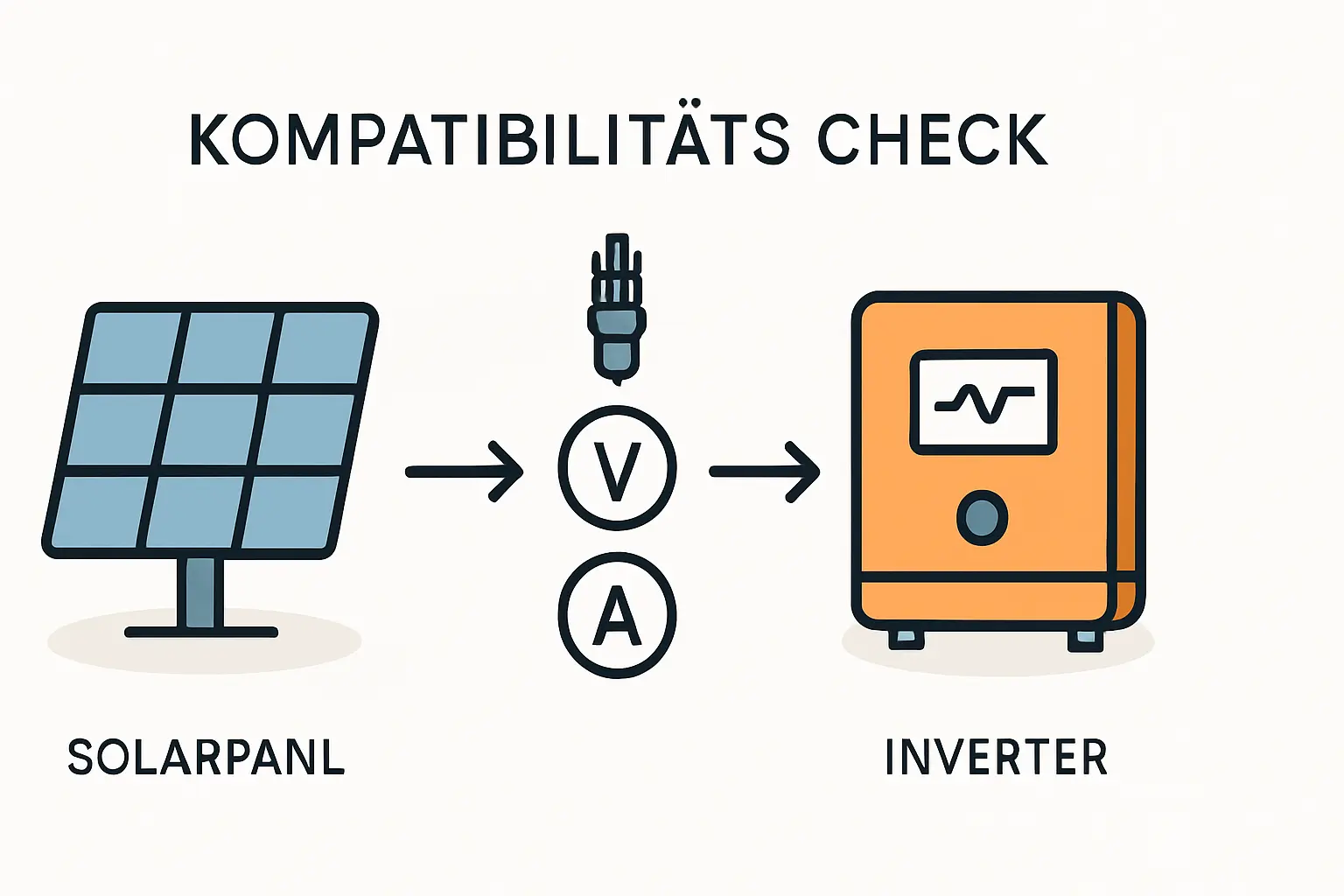

Der technische Dreiklang: 3 Kriterien für die Kompatibilität
Um sicherzugehen, dass Ihr Wunschmodul und Ihr ausgewählter Wechselrichter perfekt zusammenarbeiten, prüfen Sie bitte die folgenden drei Punkte. Alle notwendigen Informationen finden Sie im Datenblatt des jeweiligen Produkts, das meist als PDF auf der Produktseite zum Download bereitsteht.
1. Die Steckverbindung: Der MC4-Standard
Das Offensichtlichste zuerst: Die Stecker müssen physisch zueinander passen. In der Photovoltaik-Welt hat sich der sogenannte MC4-Stecker als quasi-universeller Standard durchgesetzt. Nahezu alle modernen Solarmodule und Wechselrichter für Balkonkraftwerke sind mit diesem System ausgestattet. Es sorgt für eine wetterfeste, verpolungssichere und stabile Verbindung.
Ein Solarmodul verfügt typischerweise über zwei Kabel: eines mit einer MC4-Buchse (weiblich) und eines mit einem MC4-Stecker (männlich). Der Wechselrichter bietet die entsprechenden Gegenstücke für den Anschluss. Diese Steckverbindungen sind das Herzstück jedes modernen Balkonkraftwerks und garantieren eine sichere elektrische Verbindung.
Praxistipp: Achten Sie beim Kauf darauf, dass beide Komponenten explizit mit „MC4-kompatiblen“ Anschlüssen ausgewiesen sind. Obwohl der Standard weit verbreitet ist, können minderwertige Nachbauten zu Kontaktproblemen führen.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 2 E1600 Pro Balkonkraftwerk Speicher Set 1000 Watt 800 Watt - Trina Doppelglassolarmodule - JurSol Storage Mini 1000 W | 1.6 kWh
Bisher bei uns Ursprünglicher Preis war: 1.399,00 €1.199,00 €Aktueller Preis ist: 1.199,00 €.2. Die Spannung (Vmpp): Das Arbeitsfenster des Wechselrichters
Jeder Wechselrichter hat einen optimalen Spannungsbereich, in dem er am effizientesten arbeitet. Dieser wird im Datenblatt als „MPPT-Spannungsbereich“ (Maximum Power Point Tracking) angegeben. Ein typischer Wert für Mikrowechselrichter liegt zwischen 25 und 55 Volt.
Das Solarmodul liefert unter optimalen Bedingungen eine bestimmte Spannung, die als „Spannung bei maximaler Leistung“ (Vmpp) bezeichnet wird.
Die Kompatibilitätsregel lautet: Die Vmpp des Solarmoduls muss innerhalb des MPPT-Spannungsbereichs des Wechselrichters liegen.
Beispiel: Ein Wechselrichter hat einen MPPT-Bereich von 25–55 V. Ein Solarmodul mit einer Vmpp von 34 V passt perfekt in dieses Fenster. Der Wechselrichter kann die maximale Leistung aus dem Modul herausholen.
Negativbeispiel: Ein älteres 12-V-Modul mit einer Vmpp von nur 18 V würde nicht funktionieren, da die Spannung zu niedrig ist, um den Wechselrichter überhaupt zu starten.
Gerade bei modernen Balkonkraftwerk 800 Watt Sets ist dieses Fenster optimal auf die gängigen Module mit Leistungen zwischen 400 und 450 Wp abgestimmt.
3. Der Strom (Isc): Die Belastungsgrenze des Wechselrichters
Das dritte Kriterium ist ein reiner Sicherheitswert. Das Solarmodul hat einen „Kurzschlussstrom“ (Isc). Dieser Wert bezeichnet den maximal möglichen Stromfluss, den das Modul unter extremen Bedingungen (z. B. an einem sehr kalten, sonnigen Tag) erzeugen kann.
Der Wechselrichter seinerseits hat eine maximale Strombegrenzung für seine Eingänge, oft als „Maximaler Eingangsstrom“ oder „Maximaler Kurzschlussstrom“ bezeichnet. Ein typischer Wert für die Eingänge von Mikrowechselrichtern liegt bei etwa 14 bis 15 Ampere (A).
Die Kompatibilitätsregel lautet: Der Kurzschlussstrom (Isc) des Moduls darf den maximal zulässigen Eingangsstrom des Wechselrichters nicht überschreiten.
Beispiel: Ein Wechselrichter verträgt maximal 14,5 A pro Eingang. Ein Solarmodul mit einem Isc von 13,9 A ist absolut sicher und kompatibel.
Negativbeispiel: Ein besonders leistungsstarkes Modul mit einem Isc von 15,5 A würde den Wechselrichter überlasten und könnte dessen Elektronik beschädigen. Dieser Wert ist eine harte Grenze, die nicht überschritten werden darf.
Ein Praxisbeispiel: Passt Modul X zu Wechselrichter Y?
Stellen Sie sich vor, Sie haben zwei Produkte ins Auge gefasst:
Solarmodul „Sonnenglanz 420W“:
Anschlüsse: MC4
Spannung (Vmpp): 32,5 V
Kurzschlussstrom (Isc): 13,8 A
Wechselrichter „EcoVert 800“:
Anschlüsse: MC4
MPPT-Spannungsbereich: 25 V – 55 V
Maximaler Eingangsstrom: 14,0 A
Gehen wir unsere Checkliste durch:
- Steckverbindung: Beide haben MC4-Anschlüsse. Passt.
- Spannung: Die Modulspannung von 32,5 V liegt ideal im Arbeitsbereich des Wechselrichters (25–55 V). Passt.
- Strom: Der maximale Strom des Moduls (13,8 A) liegt unter der Belastungsgrenze des Wechselrichters (14,0 A). Passt.
Ergebnis: Diese Kombination ist technisch einwandfrei und wird sicher und effizient zusammenarbeiten. Unsere Erfahrung bei Photovoltaik.info zeigt: Genau diese Prüfung vor dem Kauf vermeidet die häufigsten Fehler und Enttäuschungen.
Häufige Fragen (FAQ) zur Komponenten-Kompatibilität
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
20000 Watt Photovoltaikanlagen inkl. 20,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
12.999,00 €Was passiert, wenn die Spannung nicht passt?
Liegt die Spannung des Moduls (Vmpp) unter dem MPPT-Bereich, wird der Wechselrichter entweder gar nicht erst anspringen oder nur mit sehr geringer Effizienz arbeiten. Liegt sie darüber, kann die Elektronik des Wechselrichters beschädigt werden.
Kann ich auch Module mit einer höheren Watt-Zahl verwenden als der Wechselrichter hat?
Ja, das ist nicht nur möglich, sondern oft sogar sinnvoll. Man spricht hier von „Überbelegung“ oder „Clipping“. Ein 800-Watt-Wechselrichter kann beispielsweise problemlos mit zwei 430-Watt-Modulen (insgesamt 860 Watt) betrieben werden. Der Wechselrichter begrenzt die Ausgangsleistung automatisch auf sein Maximum (z. B. 800 Watt). Der Vorteil: An Tagen mit weniger optimaler Sonneneinstrahlung erreicht die Anlage früher ihre volle Leistung und erzeugt über den Tag verteilt mehr Energie.
Sind alle MC4-Stecker wirklich gleich?
Grundsätzlich ja. Der Begriff „MC4“ ist zwar ein Markenname des Herstellers Stäubli, hat sich aber als Branchenstandard etabliert. Nahezu alle Hersteller produzieren „MC4-kompatible“ Stecker. Bei sehr günstigen No-Name-Produkten kann es jedoch zu Abweichungen bei den Toleranzen kommen, die eine dichte Verbindung verhindern. Es empfiehlt sich daher, auf Komponenten von bekannten Herstellern zu setzen.
Wo finde ich die nötigen technischen Daten?
Alle hier genannten Werte (Vmpp, Isc, MPPT-Bereich) sind Standardangaben und müssen im technischen Datenblatt des jeweiligen Produkts aufgeführt sein. Dieses finden Sie in der Regel auf der Website des Herstellers oder direkt auf der Produktseite im Onlineshop.
Fazit: Freiheit mit Verantwortung
Die Möglichkeit, Solarmodule und Wechselrichter verschiedener Hersteller zu kombinieren, eröffnet Ihnen maximale Flexibilität bei der Gestaltung Ihres Balkonkraftwerks. Der Schlüssel zum Erfolg liegt in einem kurzen, aber sorgfältigen Abgleich der technischen Daten.
Indem Sie die drei Eckpfeiler – MC4-Steckertyp, Betriebsspannung (Vmpp) und Kurzschlussstrom (Isc) – prüfen, stellen Sie sicher, dass Ihre Komponenten nicht nur zusammenpassen, sondern auch sicher und mit maximaler Effizienz arbeiten. Dieser kleine Check vor dem Kauf schützt Ihre Investition und sorgt für langfristige Freude an Ihrem selbst erzeugten Solarstrom.
Sie möchten sichergehen, dass alles perfekt passt? Im Shop von Photovoltaik.info finden Sie Komplettsets, bei denen unsere Experten die Kompatibilität bereits für Sie geprüft haben.
Weitere praxisnahe Informationen zur Auswahl der richtigen Komponenten und zur optimalen Auslegung Ihrer Anlage finden Sie direkt auf Photovoltaik.info.
