Kompatibilitätsprüfung für DIY-Anlagen: So passen Module und Wechselrichter perfekt zusammen

Sie haben die perfekten Solarmodule für Ihr Dach gefunden und ein passender Wechselrichter ist gerade im Angebot. Doch bevor Sie beides in den Warenkorb legen, stellt sich die entscheidende Frage: Passen diese Komponenten überhaupt zusammen?

Genau an diesem Punkt geraten viele DIY-Projekte ins Stocken. Ein Fehlkauf ist nicht nur ärgerlich und teuer – im schlimmsten Fall beschädigt eine falsche Kombination Ihre gesamte Anlage oder verursacht erhebliche Leistungseinbußen von bis zu 10 %.

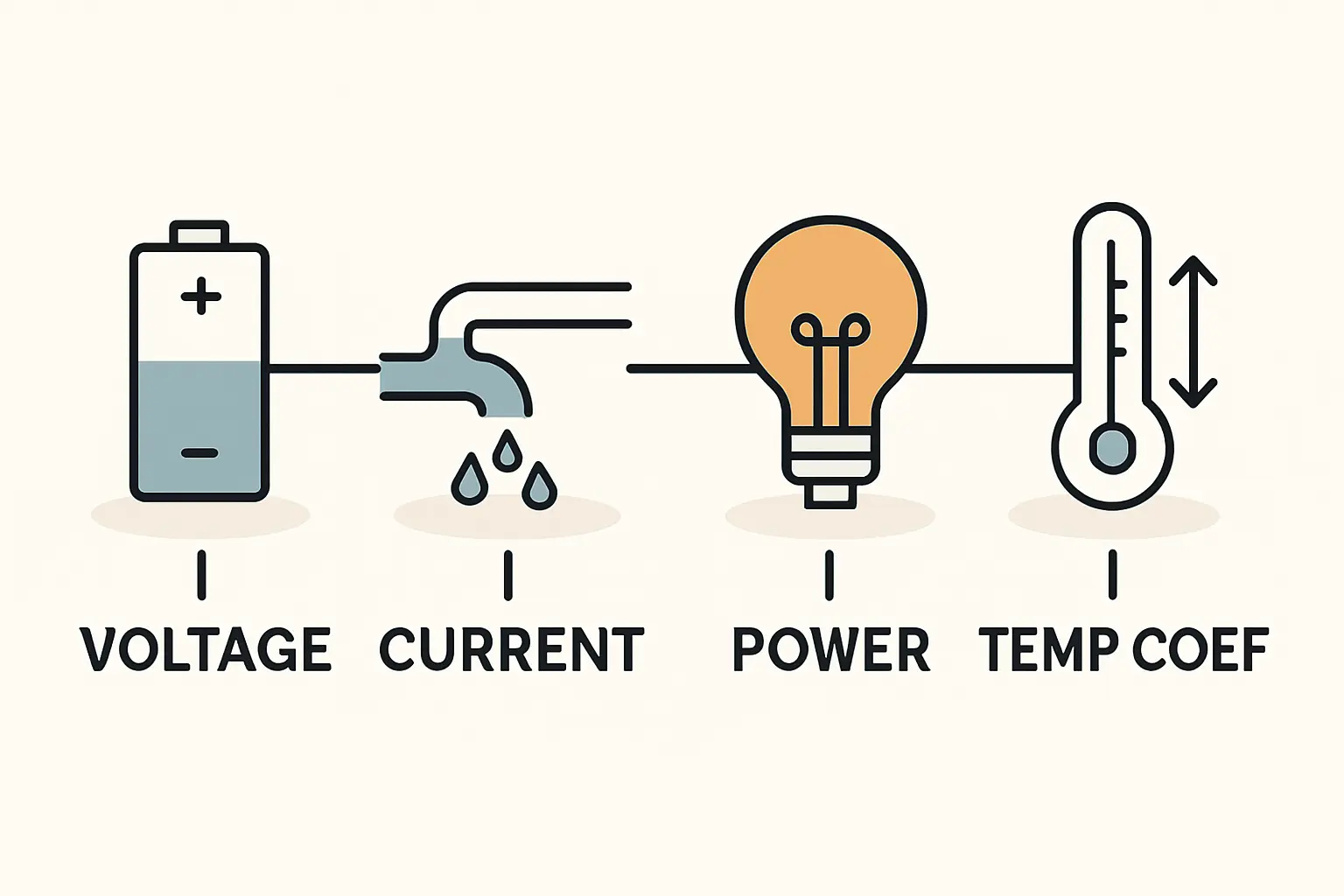

Dieser Leitfaden übersetzt das Fachvokabular der Datenblätter in eine verständliche Sprache. Er zeigt Ihnen, wie Sie die drei entscheidenden Werte – Spannung, Strom und Leistung – prüfen, damit Ihre Solarmodule und Ihr Wechselrichter zu einem hocheffizienten Team werden.

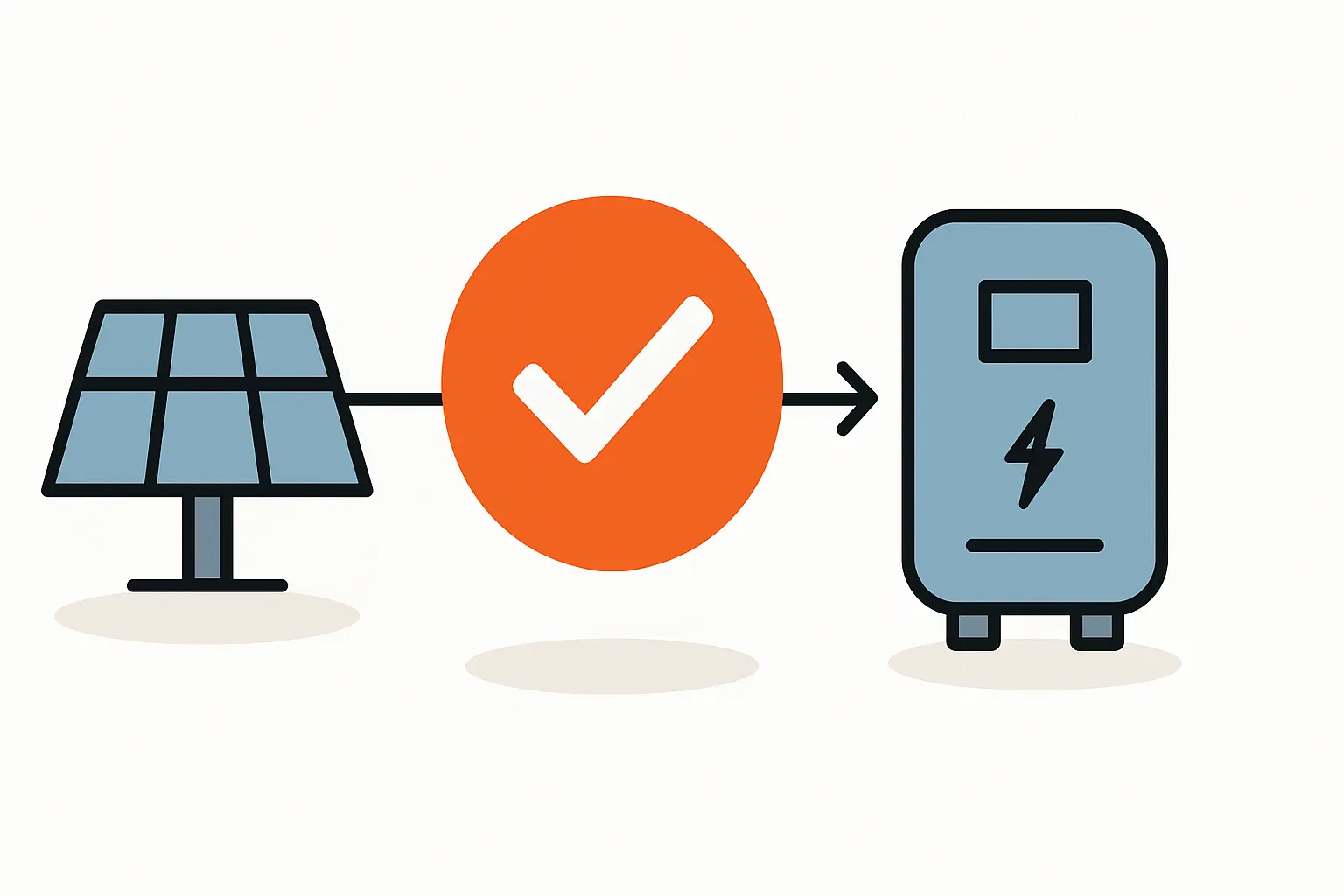

Das Herzstück Ihrer Anlage: Warum die Harmonie zwischen Modul und Wechselrichter entscheidend ist

Stellen Sie sich Ihre Photovoltaikanlage wie eine Sportmannschaft vor. Die Solarmodule sind die Stürmer, die das Sonnenlicht einfangen und in Gleichstrom (DC) umwandeln. Der Wechselrichter ist der Spielmacher, der diesen Gleichstrom in den für Ihr Hausnetz nutzbaren Wechselstrom (AC) transformiert. Damit dieses Team erfolgreich ist, muss die Abstimmung perfekt sein.

Die Solarmodule werden in der Regel in Reihe geschaltet, um einen sogenannten „String“ zu bilden. Die gesammelte Energie dieses Strings fließt dann zum Wechselrichter. Ist der Wechselrichter nicht auf die Leistung des Strings ausgelegt, kann er die ankommende Energie nicht optimal verarbeiten. Die Folge: verschwendetes Potenzial und ein geringerer Ertrag Ihrer Investition.

Der wichtigste Faktor: Die Spannung (Volt)

Die Spannung ist die kritischste Größe bei der Planung Ihrer Anlage. Eine zu hohe Spannung kann den Wechselrichter irreparabel beschädigen. Daher hat die Spannungsprüfung oberste Priorität.

In den Datenblättern finden Sie dazu zwei entscheidende Werte:

• Beim Modul: Die Leerlaufspannung (Voc)
  Dieser Wert gibt die maximale Spannung an, die ein einzelnes Modul erzeugen kann, wenn kein Strom fließt (z. B. direkt bei Sonnenaufgang).




• Beim Wechselrichter: Die maximale Eingangsspannung (Vmax oder Vdc max)
  Dies ist die absolute Obergrenze, die der Wechselrichter verträgt. Dieser Wert darf unter keinen Umständen überschritten werden.

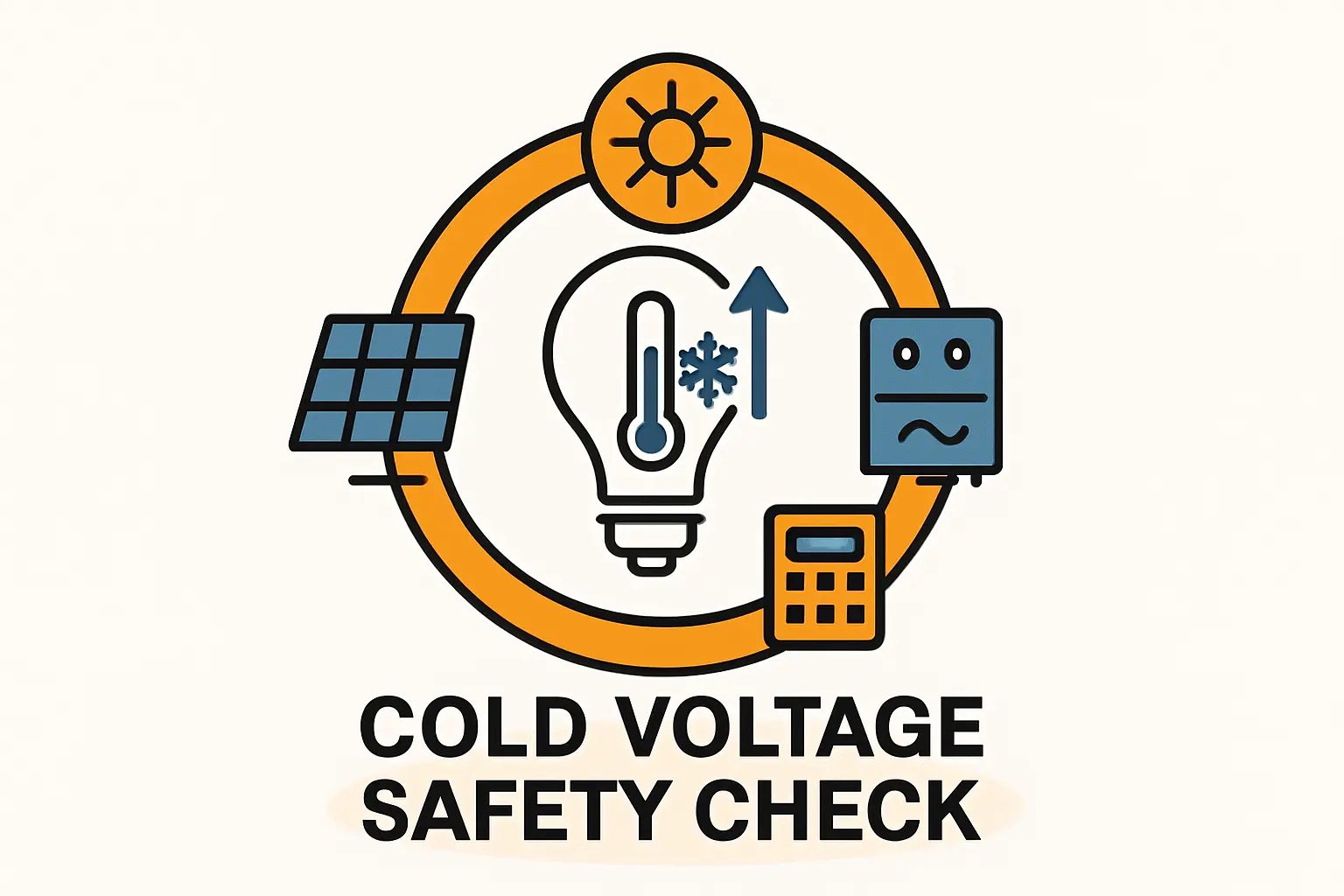

Der Trick mit der Temperatur

Ein entscheidender Punkt, der oft übersehen wird: Die Spannung von Solarmodulen ist temperaturabhängig. Je kälter es ist, desto höher steigt die Spannung. Für die Sicherheitsprüfung müssen Sie daher nicht den Wert bei Standard-Testbedingungen (meist 25 °C) heranziehen, sondern den potenziellen Höchstwert an einem eiskalten, sonnigen Wintertag. Als Faustregel rechnet man für Deutschland mit einem Zuschlag von etwa 10–15 % auf die angegebene Leerlaufspannung (Voc).

Praxisbeispiel: Das Garagendach

Ein Hausbesitzer plant, 10 Module auf seinem Garagendach zu installieren. Das Modul-Datenblatt gibt eine Leerlaufspannung (Voc) von 41,5 V an. Der gewählte Wechselrichter hat eine maximale Eingangsspannung von 500 V.

• Rechnung ohne Temperatur: 10 Module * 41,5 V = 415 V. Scheint zu passen.




• Rechnung mit Sicherheitsaufschlag (12 %): 415 V * 1,12 = 464,8 V.




Das Ergebnis liegt unter der Grenze von 500 V. Die Kombination ist sicher. Hätte der Wechselrichter nur eine maximale Spannung von 450 V, wäre diese Kombination gefährlich und nicht zulässig.

Die zweite Kenngröße: Der Strom (Ampere)

Die Stromstärke (gemessen in Ampere) bestimmt, wie viel Energie pro Zeiteinheit fließt. Auch hier müssen die Werte von Modul und Wechselrichter zueinanderpassen.

• Beim Modul: Der Kurzschlussstrom (Isc)
  Dies ist der maximale Strom, den ein Modul liefern kann.




• Beim Wechselrichter: Der maximale Eingangsstrom pro MPP-Tracker (Imax)
  Moderne Wechselrichter haben oft mehrere Eingänge, sogenannte MPP-Tracker. Jeder dieser Tracker hat ein eigenes Stromlimit.




Im Gegensatz zur Spannung ist eine leichte Überschreitung des maximalen Eingangsstroms nicht schädlich für den Wechselrichter. Das Gerät regelt den Strom automatisch auf seinen Maximalwert herunter. Dieser Effekt wird als „Clipping“ bezeichnet, wobei an sehr sonnigen Tagen ein kleiner Teil der potenziellen Leistung ungenutzt bleibt. Da diese perfekten Bedingungen nur wenige Stunden im Jahr auftreten, ist ein leichtes Clipping oft wirtschaftlicher als die Anschaffung eines größeren, teureren Wechselrichters.

Praxisbeispiel: Leistungsstarke Module

Ein Nutzer möchte besonders leistungsstarke, bifaziale Module verwenden, die einen Kurzschlussstrom (Isc) von 14 A haben. Der anvisierte Wechselrichter hat einen maximalen Eingangsstrom von 13 A pro MPP-Tracker. Diese Kombination ist unproblematisch. An den sonnigsten Tagen des Jahres wird der Wechselrichter den Strom zwar auf 13 A begrenzen, doch auf das gesamte Jahr gerechnet liefert die Anlage dennoch einen sehr hohen Ertrag.

Das Leistungsverhältnis: DC-Leistung der Module vs. AC-Leistung des Wechselrichters

Ein weitverbreiteter Irrglaube ist, dass die Nennleistung der Module (DC-Seite, gemessen in kWp) und die des Wechselrichters (AC-Seite, gemessen in kW) identisch sein müssen. Die Erfahrung zeigt jedoch, dass eine leichte „Überdimensionierung“ der Modulleistung oft zu einem höheren Jahresertrag führt.

Das bedeutet, man installiert bewusst etwas mehr Modulleistung, als der Wechselrichter maximal ausgeben kann. In Deutschland ist eine Überdimensionierung von 110 % bis 130 % üblich.

Warum ist das sinnvoll?

Wechselrichter arbeiten am effizientesten, wenn sie unter hoher Last laufen. Da die Sonne in unseren Breitengraden selten unter perfekten Laborbedingungen scheint, sorgt die zusätzliche Modulleistung dafür, dass der Wechselrichter auch bei bewölktem Himmel oder zu Tagesbeginn und -ende schneller in seinen optimalen Arbeitsbereich kommt. Der geringe Leistungsverlust durch Clipping an wenigen Sonnentagen wird durch den Mehrertrag an allen anderen Tagen mehr als ausgeglichen. Eine gut dimensionierte Anlage hilft Ihnen dabei, Ihren [LINK-3: /photovoltaik-eigenverbrauch/] zu optimieren.

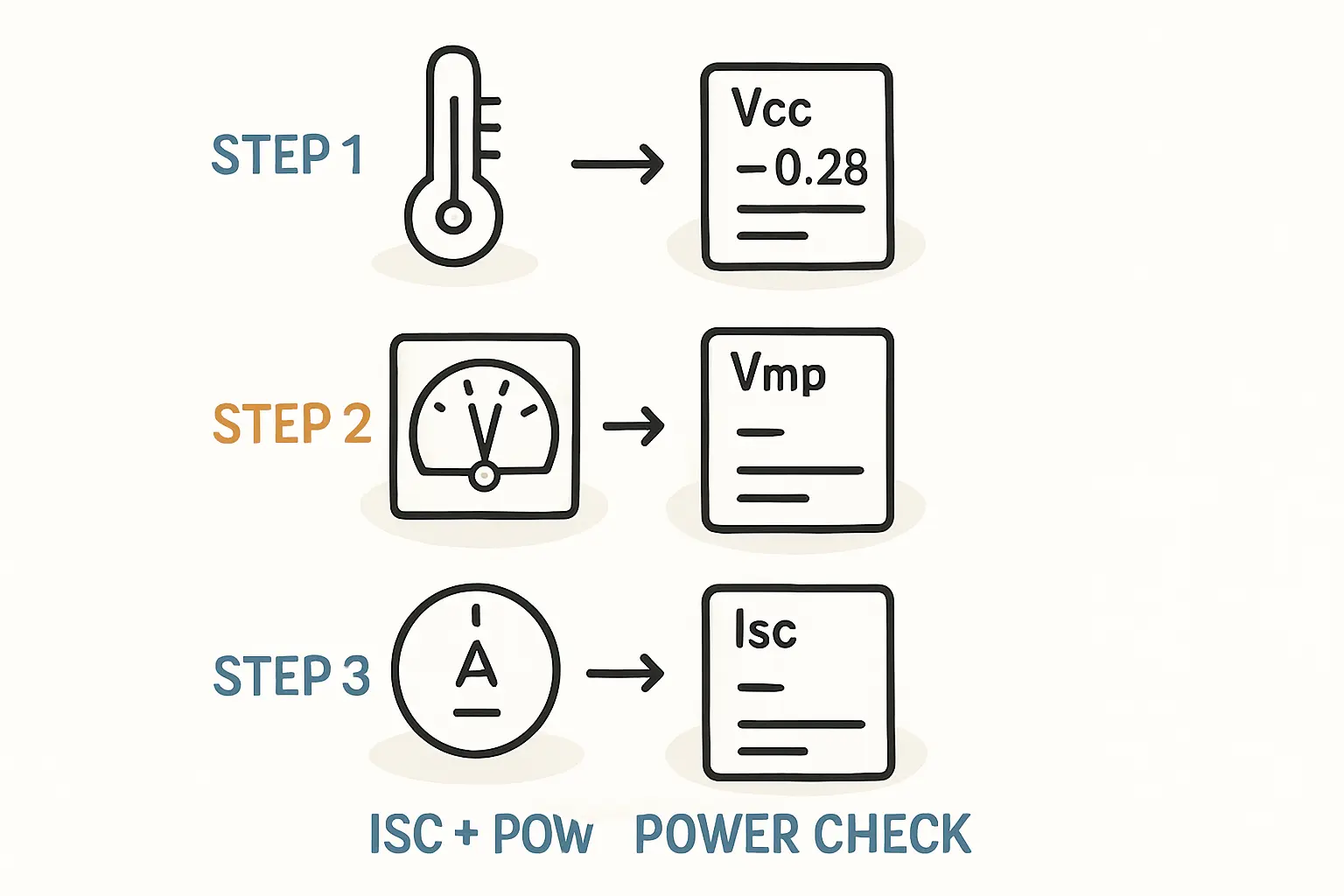

Der Datenblatt-Check in 3 Schritten: Eine praktische Anleitung

Mit dem Wissen über Spannung, Strom und Leistung können Sie nun jedes Datenblatt selbstbewusst prüfen. Gehen Sie dabei immer in dieser Reihenfolge vor:

Schritt 1: Spannung prüfen (Sicherheit zuerst!)

Multiplizieren Sie die Leerlaufspannung (Voc) eines Moduls mit der Anzahl der Module im String. Rechnen Sie den Temperatur-Sicherheitsaufschlag (ca. 12 %) hinzu. Das Ergebnis muss unter der maximalen Eingangsspannung des Wechselrichters liegen.

Schritt 2: Strom prüfen (Performance)

Vergleichen Sie den Kurzschlussstrom (Isc) der Module mit dem maximalen Eingangsstrom des Wechselrichters. Eine leichte Überschreitung des Modulwerts ist in der Regel akzeptabel.

Schritt 3: Leistung prüfen (Jahresertrag)

Teilen Sie die Gesamtleistung Ihrer Module (kWp) durch die Nennleistung des Wechselrichters (kW). Ein Ergebnis zwischen 1,1 und 1,3 (entspricht 110 % – 130 %) ist für die meisten Standorte in Deutschland ein guter Richtwert.

Häufige Fragen (FAQ) zur Kompatibilität

Was passiert, wenn die Spannung zu niedrig ist?

Jeder Wechselrichter hat eine „Startspannung“. Wird diese Spannung durch die Module nicht erreicht (z. B. bei sehr starker Bewölkung oder wenn der String zu kurz ist), startet der Wechselrichter gar nicht erst. Die Spannung des Strings sollte also auch im Normalbetrieb deutlich über dieser Startspannung liegen.

Kann ich verschiedene Solarmodule in einem String mischen?

Davon wird dringend abgeraten. In einer Reihenschaltung bestimmt immer das schwächste Glied die Leistung des gesamten Strings. Ein einziges leistungsschwächeres oder anders ausgerichtetes Modul würde die Leistung aller anderen Module im selben String nach unten ziehen.

Ist es schlimmer, zu viel Spannung oder zu viel Strom zu haben?

Zu viel Spannung ist weitaus kritischer. Sie kann den Wechselrichter zerstören und stellt ein Sicherheitsrisiko dar. Zu viel Strom führt lediglich zu geringen, beherrschbaren Leistungsverlusten durch Clipping.

Gilt diese Anleitung auch für ein Balkonkraftwerk?

Ja, die technischen Prinzipien sind identisch. Bei einem [LINK-2: /balkonkraftwerk-komplettset/] haben die Experten von Photovoltaik.info diesen Abgleich bereits für Sie übernommen. Hier können Sie sicher sein, dass die Komponenten optimal aufeinander abgestimmt sind.

Fazit: Mit dem richtigen Wissen zur optimalen Anlage

Die technische Abstimmung von Solarmodulen und Wechselrichter mag auf den ersten Blick komplex erscheinen. Doch wenn Sie die drei Grundpfeiler – Spannung für die Sicherheit, Strom für die Feinabstimmung und das Leistungsverhältnis für den Jahresertrag – verstanden haben, besitzen Sie das nötige Rüstzeug für eine fundierte Kaufentscheidung.

So stellen Sie sicher, dass Ihre DIY-Anlage nicht nur sicher ist, sondern über viele Jahre hinweg maximale Erträge liefert.
