Kaskadenschaltung für Großverbraucher: So priorisieren Sie Wallbox, Wärmepumpe und Speicher
Sie besitzen eine Photovoltaikanlage, einen Stromspeicher, eine Wärmepumpe und laden Ihr Elektroauto zu Hause? Dann gehören Sie zu den Vorreitern der Energiewende im Eigenheim. Doch oft bleibt das Gefühl, dass die einzelnen Komponenten nicht optimal zusammenspielen: Der Solarstrom fließt ungesteuert in die Wallbox, während die Wärmepumpe teuren Netzstrom zieht und der Speicher am Abend leer ist. Das muss so nicht sein. Eine intelligente Kaskadenschaltung sorgt dafür, dass Sie Ihren Solarstrom genau dort nutzen, wo er am meisten bewirkt.
Dieser Beitrag erklärt, wie Sie durch eine gezielte Priorisierung Ihrer Großverbraucher den Eigenverbrauch maximieren, Ihre Stromkosten deutlich senken und Ihre Energieunabhängigkeit spürbar steigern.
Das Problem: Unkoordinierte Verbraucher und verschenktes Potenzial
Moderne Haushalte werden zunehmend zu kleinen Energiezentralen. Der durchschnittliche Strombedarf einer Familie von rund 3.500 kWh pro Jahr kann sich durch die Anschaffung einer Wärmepumpe (ca. 4.000 kWh) und eines Elektroautos (ca. 2.500 kWh) schnell auf 10.000 kWh verdreifachen. Eine Photovoltaikanlage auf dem Dach ist der logische Schritt, um diese Lasten zu decken.
Ohne intelligente Steuerung gilt jedoch das Prinzip: „Wer zuerst kommt, mahlt zuerst“. Schließen Sie Ihr E-Auto nach der Arbeit an, beansprucht eine 11-kW-Wallbox die Leistung einer typischen 10-kWp-Anlage oft fast vollständig für sich. Für die Wärmepumpe oder das Laden des Hausspeichers bleibt dann kaum Solarstrom übrig. Die Folge: Trotz großer PV-Anlage beziehen Sie weiterhin teuren Strom aus dem Netz.
Die Lösung liegt in einer vordefinierten Prioritätenliste, der sogenannten Kaskadenschaltung.
Was ist eine Kaskadenschaltung?
Stellen Sie sich Ihren Solarstrom wie Wasser vor, das von einem Berg fließt. Eine Kaskadenschaltung sorgt dafür, dass dieses Wasser zuerst das wichtigste Becken füllt. Ist dieses voll, fließt es in das zweite Becken und so weiter. Erst wenn alle priorisierten Becken gefüllt sind, fließt der Rest ungenutzt ab – oder in diesem Fall: ins öffentliche Stromnetz.
Für Ihr Energiesystem bedeutet das: Ein zentrales Steuerungssystem verteilt überschüssigen Solarstrom nach einer von Ihnen festgelegten Reihenfolge an die verschiedenen Verbraucher. Das Ziel ist dabei immer, den erzeugten Strom bestmöglich selbst zu nutzen und so den Eigenverbrauch zu erhöhen. Die Erfahrung zeigt, dass sich der Eigenverbrauchsanteil mit einem solchen System von durchschnittlich 30 % auf über 70 % steigern lässt.
Die Schaltzentrale: Das Energiemanagementsystem (EMS)
Die technische Grundlage für eine Kaskadenschaltung ist ein Energiemanagementsystem (EMS). Es ist das Gehirn Ihrer gesamten Hausenergieversorgung. Es misst in Echtzeit die Stromerzeugung Ihrer PV-Anlage sowie den Verbrauch im Haus und steuert basierend auf diesen Daten und Ihren Vorgaben die angeschlossenen Verbraucher aktiv an.
Moderne EMS können sogar Wetterprognosen einbeziehen, um beispielsweise den Speicher vor einem sonnigen Tag nicht vollständig aufzuladen. So bleibt genug Kapazität, um die Mittagsspitzen optimal aufzunehmen.

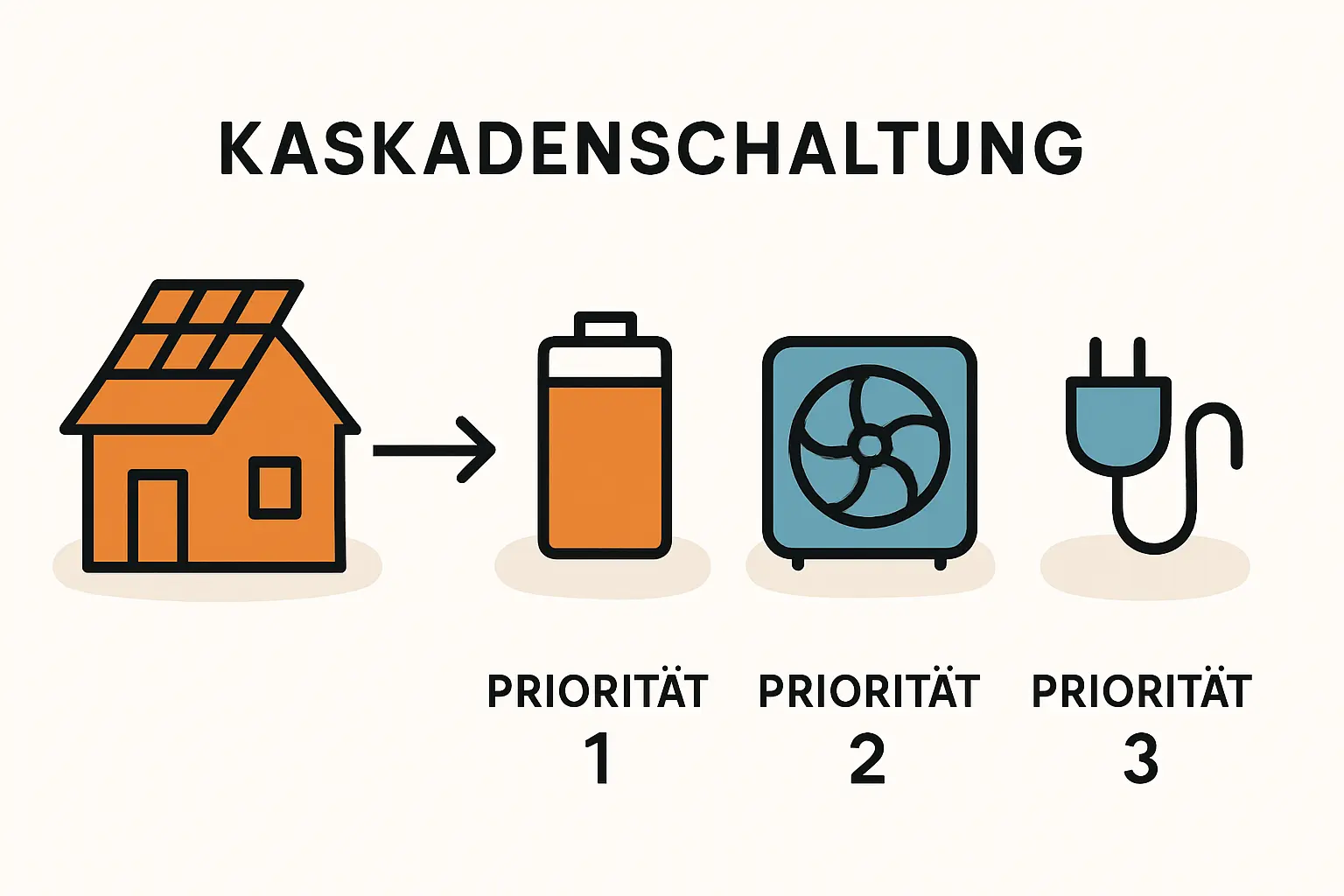

Eine typische Prioritätenkaskade in der Praxis
Obwohl die optimale Reihenfolge von individuellen Gewohnheiten abhängt, hat sich in der Praxis eine bestimmte Kaskade als besonders wirtschaftlich und sinnvoll erwiesen.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker Solix Solarbank 3 E2700
Priorität 1: Deckung des Haushaltsgrundbedarfs
Bevor überschüssiger Strom verteilt wird, versorgt die PV-Anlage immer den aktuellen Grundbedarf des Hauses. Dazu zählen Kühlschrank, Beleuchtung, Unterhaltungselektronik und alle anderen Geräte, die gerade laufen. Diese Grundversorgung bildet die Basis jeder Eigenverbrauchsnutzung und wird vom EMS automatisch sichergestellt.
Priorität 2: Laden des Stromspeichers
Sobald der Grundbedarf gedeckt ist, fließt der gesamte überschüssige Solarstrom in den passenden Stromspeicher. Warum das so wichtig ist? Ein voller Speicher garantiert Ihre Energieunabhängigkeit in den Abend- und Nachtstunden. Er ist Ihre persönliche „Solar-Batterie“ für die Zeit ohne Sonnenschein. Ihn zuerst zu laden, maximiert Ihre Autarkie.
- Praxisbeispiel: An einem sonnigen Vormittag erzeugt Ihre Anlage 6 kW. Ihr Haus verbraucht 1 kW. Die restlichen 5 kW fließen direkt in den Speicher, bis dieser seine Ladekapazität erreicht hat.
Priorität 3: Betrieb der Wärmepumpe
Sobald der Speicher voll ist, wird die Wärmepumpe als nächster Großverbraucher angesteuert. Sie ist oft für 30 bis 50 % des Gesamtstromverbrauchs verantwortlich und bietet damit einen enormen Hebel zur Kostenoptimierung. Viele moderne Wärmepumpen sind „SG-Ready“ (Smart Grid Ready) und lassen sich vom EMS gezielt aktivieren.
Der große Vorteil: Eine Wärmepumpe muss nicht exakt dann laufen, wenn Wärme benötigt wird. Sie kann den günstigen Solarstrom nutzen, um den Pufferspeicher für die Heizung oder den Warmwasserspeicher auf eine etwas höhere Temperatur als üblich aufzuheizen. Diese thermische Energie wird dann einfach später bei Bedarf abgerufen.
- Praxisbeispiel: Der Hausspeicher ist um 13:00 Uhr voll. Das EMS sendet nun ein Signal an die Wärmepumpe, den Warmwasserspeicher von 50 °C auf 60 °C aufzuheizen und so Sonnenenergie in Form von Wärme zu speichern.
Priorität 4: Laden des Elektroautos an der Wallbox
An letzter Stelle der Prioritätenliste steht oft die intelligente Wallbox. Das mag zunächst überraschen, ist aber strategisch klug. Studien zeigen, dass Elektroautos durchschnittlich 12 bis 14 Stunden am Ladekabel hängen, für eine typische tägliche Fahrstrecke aber nur zwei bis drei Stunden Ladezeit benötigen.
Diese enorme zeitliche Flexibilität macht das E-Auto zum idealen Abnehmer für den Solarstrom, der nach Deckung aller anderen Bedarfe noch übrig ist. Das EMS kann die Ladeleistung der Wallbox dabei dynamisch an den verfügbaren Überschuss anpassen.
- Praxisbeispiel: Ab 14:00 Uhr sind Speicher voll und Wärmepumpe versorgt. Die PV-Anlage erzeugt noch 4 kW Überschuss. Das EMS gibt genau diese 4 kW an die Wallbox frei. Sinkt der Überschuss beispielsweise durch Wolken auf 2 kW, regelt das EMS die Ladeleistung automatisch herunter.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
12000 Watt Photovoltaikanlagen inkl. 15,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
8.599,00 €Häufige Fragen zur Kaskadenschaltung (FAQ)
Was passiert an einem bewölkten Tag?
An Tagen mit geringer Solarstrahlung arbeitet das EMS weiterhin nach Priorität, versucht also, den Grundbedarf zu decken und kleine Überschüsse in den Speicher zu leiten. Reicht der Solarstrom dafür nicht aus, wird automatisch Netzstrom bezogen, um die Versorgung sicherzustellen. In der Regel können Sie im EMS auch Mindestladeziele festlegen – etwa, dass das E-Auto bis 7:00 Uhr morgens zu 80 % geladen sein muss, notfalls mit Netzstrom.
Kann ich die Prioritäten selbst ändern?
Ja, bei den meisten modernen Energiemanagementsystemen können Sie die Reihenfolge und die Bedingungen über eine App oder ein Web-Interface an Ihre Bedürfnisse anpassen. So können Sie im Winter beispielsweise der Wärmepumpe eine höhere Priorität einräumen als dem Speicher.
Benötige ich spezielle Geräte für eine Kaskadenschaltung?
Die wichtigste Voraussetzung ist, dass die Komponenten untereinander kommunizieren können. Wechselrichter, Stromspeicher, Wärmepumpe und Wallbox müssen also mit dem EMS „sprechen“. Achten Sie daher bei der Auswahl auf kompatible Schnittstellen wie Modbus, SG-Ready oder standardisierte Protokolle wie EEBUS. Viele Hersteller bieten dafür auch aufeinander abgestimmte Komplettsysteme an. Auf Photovoltaik.info finden Sie Informationen zu bewährten Kombinationen.
Ist eine solche Steuerung kompliziert einzurichten?
Die Grundeinrichtung wird in der Regel vom Installateur vorgenommen. Als Nutzer bedienen Sie das System anschließend über eine benutzerfreundliche Oberfläche, auf der Sie die Prioritäten per Drag-and-Drop anpassen oder Zeitpläne festlegen können. Die Erfahrung zeigt, dass die meisten Nutzer nach einer kurzen Einarbeitung sehr gut damit zurechtkommen.
Fazit: Vom Stromverbraucher zum Energiemanager
Eine Kaskadenschaltung verwandelt eine Ansammlung leistungsstarker Einzelgeräte in ein intelligent zusammenspielendes Gesamtsystem. Sie lenken den wertvollen Solarstrom gezielt dorthin, wo er den größten wirtschaftlichen und ökologischen Nutzen bringt, und schöpfen so das volle Potenzial Ihrer Anlage aus.
Die Priorisierung von Speicher, Wärmepumpe und Wallbox ist kein technischer Selbstzweck, sondern der Schlüssel zu maximaler Autarkie und minimalen Stromkosten. So werden Sie vom passiven Verbraucher zum aktiven Manager Ihrer eigenen, sauberen Energie.
Weitere praxisnahe Informationen zur Auswahl der richtigen Komponenten finden Sie direkt auf Photovoltaik.info.
