Kabelschutz auf dem Dach: So schützen Sie Ihre PV-Anlage dauerhaft

Eine Photovoltaikanlage ist eine Investition in die Zukunft. Die glänzenden Solarmodule auf dem Dach sind das sichtbare Zeichen für saubere Energie und Unabhängigkeit. Doch die wahre Langlebigkeit einer Anlage hängt oft von Details ab, die auf den ersten Blick verborgen bleiben: der Verkabelung.

Lose oder ungeschützte Kabel sind eine der häufigsten Ursachen für Leistungsverluste und teure Reparaturen. Ein professioneller mechanischer Schutz ist daher keine Nebensächlichkeit, sondern das Rückgrat Ihrer Energieproduktion für die nächsten Jahrzehnte.

Dieser Beitrag erklärt, warum eine einfache Befestigung der Kabel nicht ausreicht und wie Sie Ihre Investition mit Leerrohren und Kabelkanälen wirksam vor Witterung, Tierbissen und mechanischer Belastung schützen.

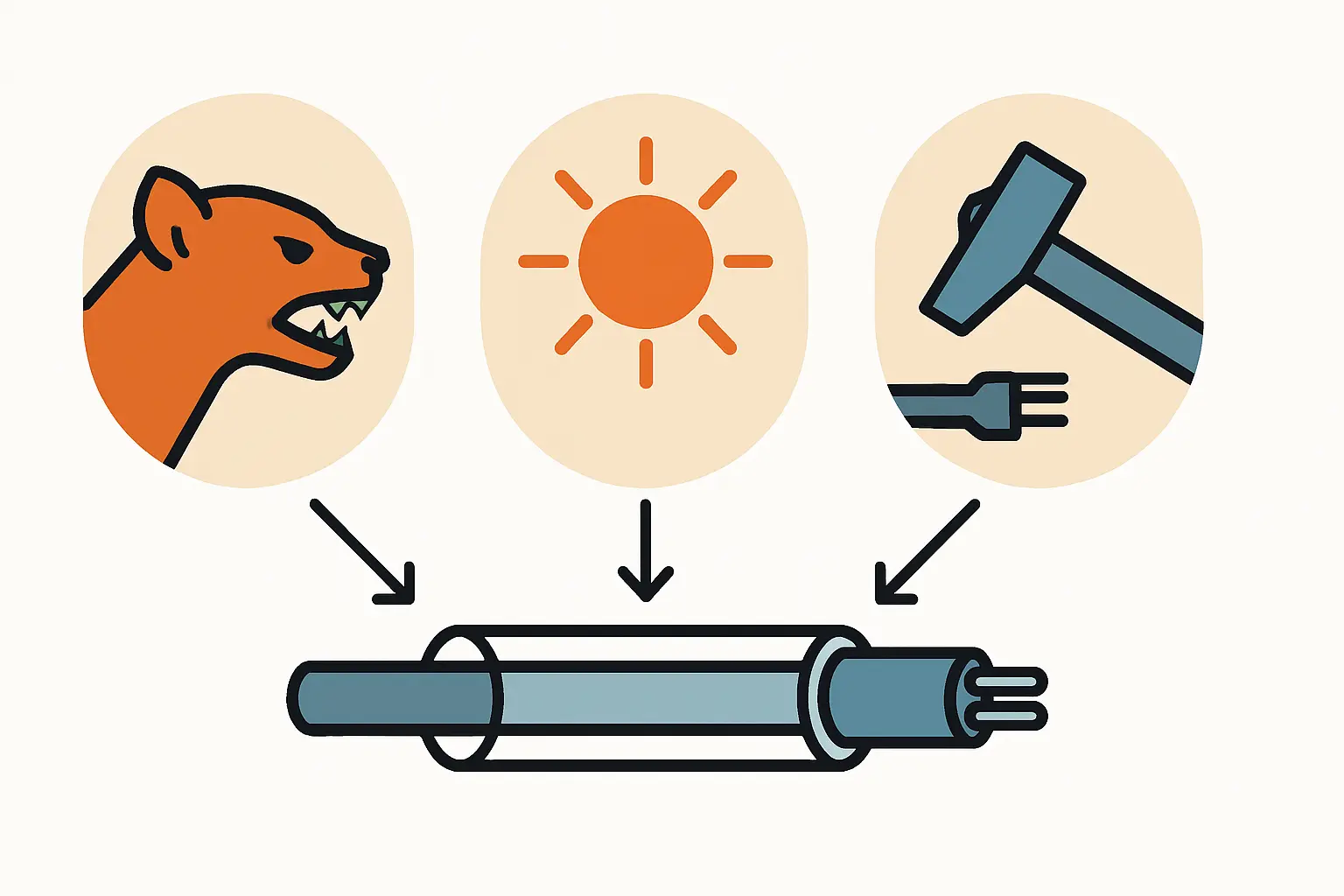

Die unsichtbaren Gefahren für Ihre Solarkabel

Auf einem Dach sind die DC-Kabel, die den Gleichstrom von den Modulen zum Wechselrichter leiten, extremen Bedingungen ausgesetzt. Drei Hauptgefahren bedrohen ihre Funktionsfähigkeit und Sicherheit:

Erstens, die UV-Strahlung: Permanente Sonneneinstrahlung zersetzt die Weichmacher im Kunststoffmantel vieler Kabel. Das Material wird spröde und rissig, was die stromführenden Adern anfällig für Feuchtigkeit macht. Die Folge können Kurzschlüsse und Leistungsabfälle sein.

Zweitens, die mechanische Belastung: Wind, Schnee und Eis bewegen die Kabel und können sie mit der Zeit an Kanten des Montagesystems oder an Dachziegeln aufscheuern. Eine weitere Gefahr geht von herabfallenden Ästen oder dem Betreten des Dachs bei Wartungsarbeiten aus. Studien zeigen, dass bis zu 20 % aller Ausfälle bei PV-Anlagen auf eine mangelhafte Kabelführung zurückgehen.

Drittens, der Tierbiss, insbesondere durch Marder: Für Marder sind Kabel ein attraktives Ziel, um ihr Revier zu markieren oder die Zähne zu wetzen. Der Gesamtverband der Deutschen Versicherungswirtschaft (GDV) meldet jährlich über 200.000 Marderschäden an Fahrzeugen mit Kosten von rund 90 Millionen Euro. Photovoltaikanlagen auf dem Dach sind ein ebenso leichtes Ziel, und die Folgen – von Leistungsverlust bis zum Brandrisiko – können gravierend sein.

All diese Risiken verdeutlichen, wie unerlässlich eine durchdachte und robuste Kabelführung ist.

Die professionelle Lösung: Leerrohre und Kabelkanäle

Um die Solarkabel dauerhaft zu schützen, hat sich die Verlegung in speziellen Leerrohren oder Kabelkanälen als Goldstandard etabliert. Diese werden direkt am Montagesystem befestigt und bilden eine schützende Hülle um die empfindliche Verkabelung.

Professionelle Installateure wenden diese Methode standardmäßig an, denn sie erhöht die Lebensdauer der Anlage signifikant. Es gibt zwei gängige Systeme:

Eine Option sind Leerrohre (Wellrohre). Diese flexiblen Rohre eignen sich ideal, um einzelne oder wenige Kabelstränge zu bündeln und sicher zu führen. Sie sind leicht zu verlegen und passen sich den Gegebenheiten auf dem Dach gut an.

Für größere Kabelmengen oder lange, gerade Strecken bieten sich geschlossene Kabelkanäle an. Sie gewährleisten einen sehr hohen mechanischen Schutz und sorgen für eine besonders saubere Optik.

Worauf Sie bei der Materialwahl achten sollten

Nicht jedes Rohr und nicht jeder Kanal ist für den Einsatz auf dem Dach geeignet.

Achten Sie auf folgende Eigenschaften:

• UV-Beständigkeit: Das Material muss explizit als „UV-stabilisiert“ oder „UV-beständig“ gekennzeichnet sein. Standard-Elektroinstallationsrohre aus dem Innenbereich sind ungeeignet, da sie nach kurzer Zeit brüchig werden.

• Marderschutz: Spezielle Leerrohre mit einem härteren Kunststoff oder einer zusätzlichen Ummantelung gelten als „mardersicher“. Dies ist eine sinnvolle Zusatzinvestition, um Schäden durch Tierbiss von vornherein auszuschließen.

• Temperaturbeständigkeit: Die Materialien müssen sowohl winterlichen Frost als auch sommerliche Hitze von über 80 °C auf der Dachoberfläche aushalten können.

Die richtige Montage auf dem Dach

Ein professioneller Kabelschutz wird nicht lose auf das Dach gelegt, sondern fest mit der Unterkonstruktion der PV-Anlage verbunden. Die Leerrohre oder Kanäle werden mit speziellen Clips oder Schellen direkt am Montagesystem für das Ziegeldach befestigt. Dies verhindert, dass sie verrutschen oder bei Sturm klappern.

Die Bedeutung einer fachgerechten und geschützten Verlegung unterstreicht auch die Norm VDE-AR-N 4100-2. Sie dient Installateuren als Leitfaden für den Bau einer sicheren und langlebigen Anlage.

Praxisbeispiel: Bei einer typischen 10-kWp-Anlage auf einem Einfamilienhaus werden die Kabelstränge von den Modulreihen in robusten, UV-beständigen Leerrohren gebündelt. Diese Rohre führt man entlang der Montageschienen bis zum Dachdurchgang, wo die Kabel sicher ins Innere des Hauses gelangen. So ist die gesamte Strecke auf dem Dach optimal geschützt.

Die Vorteile einer sauberen Kabelführung im Überblick

Die Investition in einen professionellen Kabelschutz zahlt sich mehrfach aus und ist ein klares Kennzeichen einer hochwertigen Installation. Nach Einschätzung von Experten kann eine korrekte Kabelführung die Lebensdauer einer PV-Anlage um fünf bis zehn Jahre verlängern.

• Maximale Sicherheit: Das Risiko von Kurzschlüssen durch beschädigte Isolierungen sinkt auf ein Minimum.

• Dauerhafte Langlebigkeit: Der Schutz vor UV-Strahlung und mechanischer Abnutzung sichert die Funktion der Kabel für Jahrzehnte.

• Stabile Leistung: Eine intakte Verkabelung sorgt dafür, dass der erzeugte Strom verlustfrei beim Wechselrichter ankommt.

• Weniger Wartungsaufwand: Eine saubere und geschützte Installation ist leichter zu inspizieren und senkt das Risiko späterer Reparaturen.

• Versicherungsschutz: Im Schadensfall kann eine nachweislich professionelle Installation die Abwicklung mit der Versicherung erleichtern.

Häufige Fragen (FAQ) zum Kabelschutz bei PV-Anlagen

Sind Leerrohre bei jeder PV-Anlage Pflicht?

Eine gesetzliche Pflicht zur Verlegung in Leerrohren gibt es nicht für alle Anlagentypen. Allerdings fordern die technischen Anwendungsregeln des VDE eine sichere und dauerhafte Verlegung. Daher empfehlen praktisch alle seriösen Installateure – und auch wir von Photovoltaik.info – dringend, die DC-Verkabelung auf dem Dach in UV-beständigen und mardersicheren Rohren zu schützen. Es ist ein Qualitätsmerkmal, das sich langfristig auszahlt.

Was kostet ein professioneller Kabelschutz zusätzlich?

Die Materialkosten für Leerrohre und Befestigungsmaterial belaufen sich bei einer typischen Einfamilienhausanlage auf wenige hundert Euro. Gemessen an den Gesamtkosten der Anlage und den potenziellen Schäden ist dies eine geringe, aber entscheidende Investition in die Betriebssicherheit.

Reicht es nicht, die Kabel mit Kabelbindern zu befestigen?

Standard-Kabelbinder aus Kunststoff sind nicht UV-beständig; sie werden auf dem Dach nach wenigen Jahren porös und brechen. Sie bündeln die Kabel zwar, bieten aber keinen Schutz vor Abrieb, scharfen Kanten oder Marderbissen. Eine Befestigung ausschließlich mit einfachen Kabelbindern gilt deshalb nicht als dauerhafte und fachgerechte Lösung.

Welche Rolle spielen die Solarkabel selbst?

Hochwertige Solarkabel sind bereits doppelt isoliert und für den Außeneinsatz konzipiert. Diese Grundausstattung ist essenziell. Der zusätzliche mechanische Schutz durch ein Leerrohr bewahrt diese Isolierung jedoch vor den beschriebenen Gefahren und sichert so die Langlebigkeit der gesamten Verkabelung. Beides zusammen ergibt das optimale Schutzkonzept.

Gilt das auch für kleine Anlagen wie Balkonkraftwerke?

Absolut. Auch wenn die Kabelwege hier kürzer sind, gelten dieselben Prinzipien. Gerade wenn Sie ein Balkonkraftwerk installieren, sollten Sie das Kabel vom Modul zur Steckdose vor mechanischer Beschädigung und UV-Strahlung schützen. Ein kleines Stück UV-festes Wellrohr kann hier bereits die Lebensdauer deutlich erhöhen.

Fazit: Eine kleine Investition mit großer Wirkung

Die Qualität einer Photovoltaikanlage zeigt sich nicht nur in der Leistung der Module, sondern auch in der Sorgfalt der Installation. Eine professionelle Kabelführung in Leerrohren oder Kanälen ist das Nervensystem Ihrer Anlage – unsichtbar, aber lebenswichtig. Sie schützt Ihre Investition zuverlässig vor den häufigsten Gefahren und stellt sicher, dass Sie über Jahrzehnte hinweg sauberen Strom produzieren.

Achten Sie bei der Planung Ihrer Anlage auf dieses wichtige Detail. Es ist ein klares Zeichen für eine vorausschauende und qualitativ hochwertige Umsetzung.
