Sichere PV-Anlage: Warum korrekte Kabelführung und Kennzeichnung entscheidend sind
Viele zukünftige Betreiber einer Photovoltaikanlage konzentrieren sich bei der Planung auf die Auswahl der Solarmodule und des Wechselrichters. Doch der langfristig sichere und effiziente Betrieb hängt maßgeblich von Details ab, die auf den ersten Blick unsichtbar bleiben: der fachgerechten Verlegung und Kennzeichnung der Kabel. Diese Elemente bilden das Nervensystem Ihrer Anlage und sind für ihre Sicherheit und Langlebigkeit unerlässlich.
Dieser Artikel erklärt, warum die Einhaltung von Normen wie der VDE 0100-712 kein reiner Formalismus ist, sondern ein aktiver Schutz für Ihr Eigentum und Ihre Sicherheit. Sie erfahren, worauf es bei der Kabelführung ankommt und welche Kennzeichnungen unverzichtbar sind.
Die Kunst der richtigen Kabelführung nach VDE 0100-712

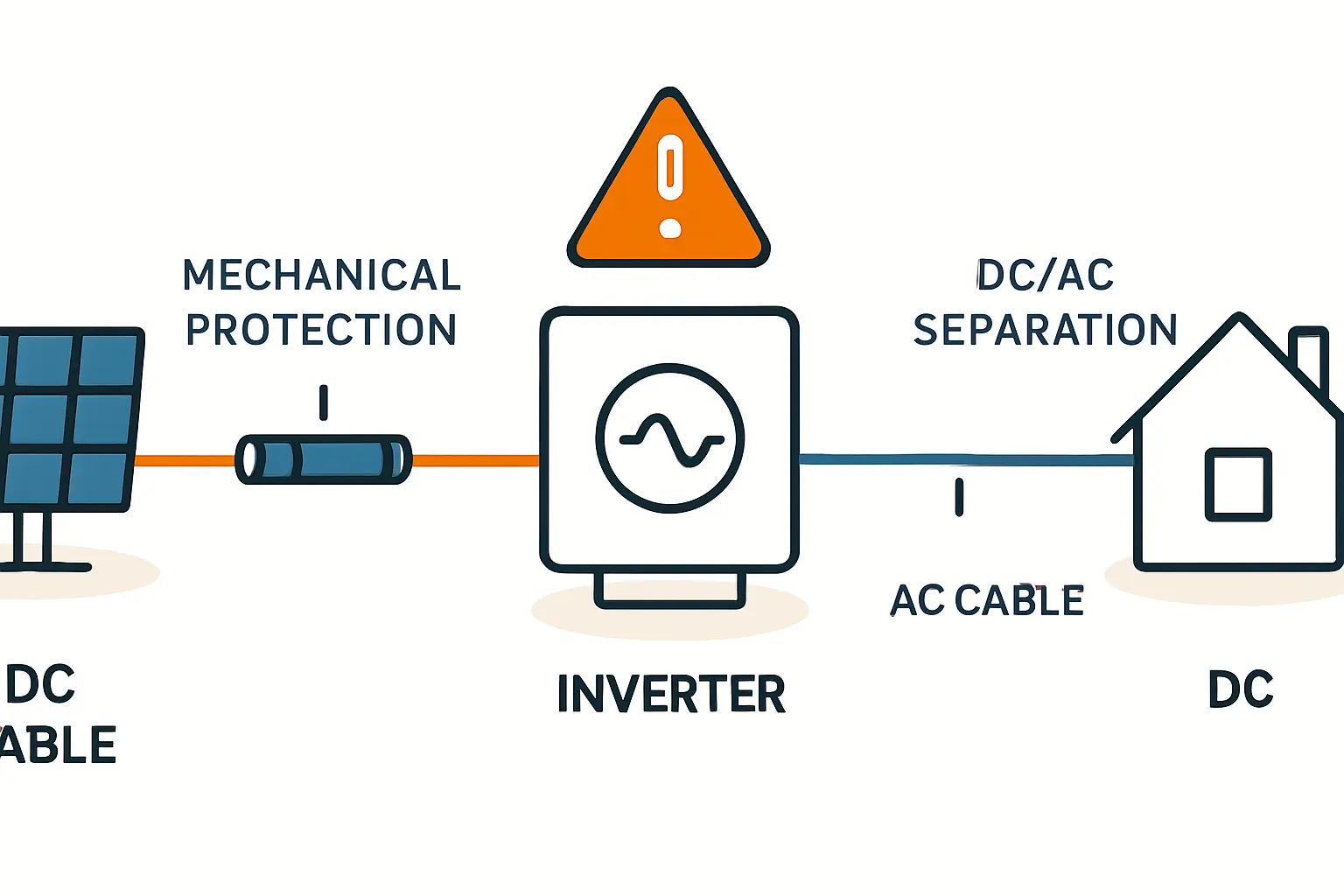

Die Norm VDE 0100-712 legt die spezifischen Anforderungen für die Errichtung von Photovoltaik-Systemen fest. Sie soll Risiken wie Kurzschlüsse, Lichtbögen und Brände minimieren. Zentral sind dabei zwei Aspekte: die Trennung der Leitungen und ihr mechanischer Schutz.
Grundregel: Konsequente Trennung von DC- und AC-Leitungen
In einer PV-Anlage fließen zwei Arten von Strom: Gleichstrom (DC) von den Solarmodulen zum Wechselrichter und Wechselstrom (AC) vom Wechselrichter ins Hausnetz. Die VDE-Norm schreibt vor, dass diese beiden Leitungstypen strikt getrennt verlegt werden müssen.
Warum ist das so wichtig? Bei einer Beschädigung der Kabelisolation könnten DC- und AC-Leitungen in direkten Kontakt geraten. Dies kann nicht nur den Wechselrichter zerstören, sondern im schlimmsten Fall einen Brand auslösen.
Praxisszenario: Stellen Sie sich vor, die Kabel verlaufen gemeinsam durch einen Kabelschacht im Haus. Ein Nagetier beschädigt die Isolierung beider Kabeltypen. Die Folge wäre ein gefährlicher Kurzschluss mit akuter Brandgefahr. Um dies zu verhindern, müssen Installateure die Kabel entweder in getrennten Rohren oder in speziellen Kabelkanälen mit internen Trennstegen verlegen.
Mechanischer Schutz: Ein Muss für eine lange Lebensdauer
Die Solarkabel auf dem Dach und an der Fassade sind über Jahrzehnte hinweg extremen Bedingungen ausgesetzt: UV-Strahlung, Hitze, Frost, Regen und mechanischer Belastung durch Wind. Auch Marder und andere Nagetiere stellen eine ernsthafte Gefahr dar.
Aus diesem Grund sind folgende Schutzmaßnahmen unerlässlich:
- Spezielle Solarkabel verwenden: Es dürfen ausschließlich doppelt isolierte und UV-beständige Kabel (typische Norm: H1Z2Z2-K) verwendet werden, die speziell für den Außeneinsatz ausgelegt sind.
- In Schutzrohren verlegen: Wo immer die Kabel frei zugänglich sind – ob auf dem Dach, an der Fassade oder im Dachboden –, müssen sie in bissfesten und UV-beständigen Leerrohren geführt werden.
- Sicher befestigen: Die Kabel und Rohre müssen so befestigt werden, dass sie nicht durchhängen, an scharfen Kanten scheuern oder durch Windbewegungen Schaden nehmen.
Die Erfahrung zeigt, dass eine sorgfältige Verlegung in Schutzrohren die Lebensdauer der Verkabelung erheblich verlängert und teuren Reparaturen durch Marderbisse oder Witterungsschäden vorbeugt.
