Ästhetische und sichere Kabelführung bei PV-Anlagen: Mehr als nur Optik
Eine neue Photovoltaikanlage auf dem Dach ist ein Grund zur Freude. Sie steht für Unabhängigkeit, nachhaltige Energie und sinkende Stromkosten. Doch während die Solarmodule im Sonnenlicht glänzen, wird ein entscheidendes Detail oft übersehen: die Verkabelung. Lose herabhängende Kabel an der Fassade oder ungeschützt auf dem Dach verlegte Leitungen sind nicht nur ein optischer Störfaktor, sondern bergen auch ein erhebliches Sicherheitsrisiko. Eine professionelle Kabelführung mit speziellen Kabelkanälen ist daher kein Luxus, sondern ein wesentlicher Bestandteil einer langlebigen und sicheren Anlage.
In diesem Beitrag erfahren Sie, warum der Schutz Ihrer PV-Kabel so wichtig ist und wie moderne Kabelkanäle Funktion und Ästhetik perfekt miteinander verbinden.
Die unsichtbaren Lebensadern Ihrer Solaranlage
Eine Photovoltaikanlage transportiert Energie über zwei Kabeltypen, die besonders geschützt werden müssen:
- DC-Kabel (Gleichstrom): Diese Kabel führen den von den Solarmodulen erzeugten Gleichstrom zum Wechselrichter. Sie befinden sich direkt auf dem Dach und sind den Witterungsbedingungen am stärksten ausgesetzt. Die Spannungen können hier sehr hoch sein (bis zu 1.000 Volt), weshalb eine einwandfreie Isolierung unerlässlich ist.
- AC-Kabel (Wechselstrom): Nachdem der Wechselrichter den Gleichstrom in nutzbaren Wechselstrom umgewandelt hat, transportieren die AC-Kabel diesen zum Zählerschrank und ins Hausnetz. Diese Leitungen verlaufen oft an der Fassade entlang.
Beide Kabeltypen benötigen Schutz vor den vielfältigen Gefahren, denen sie über Jahrzehnte ausgesetzt sind.

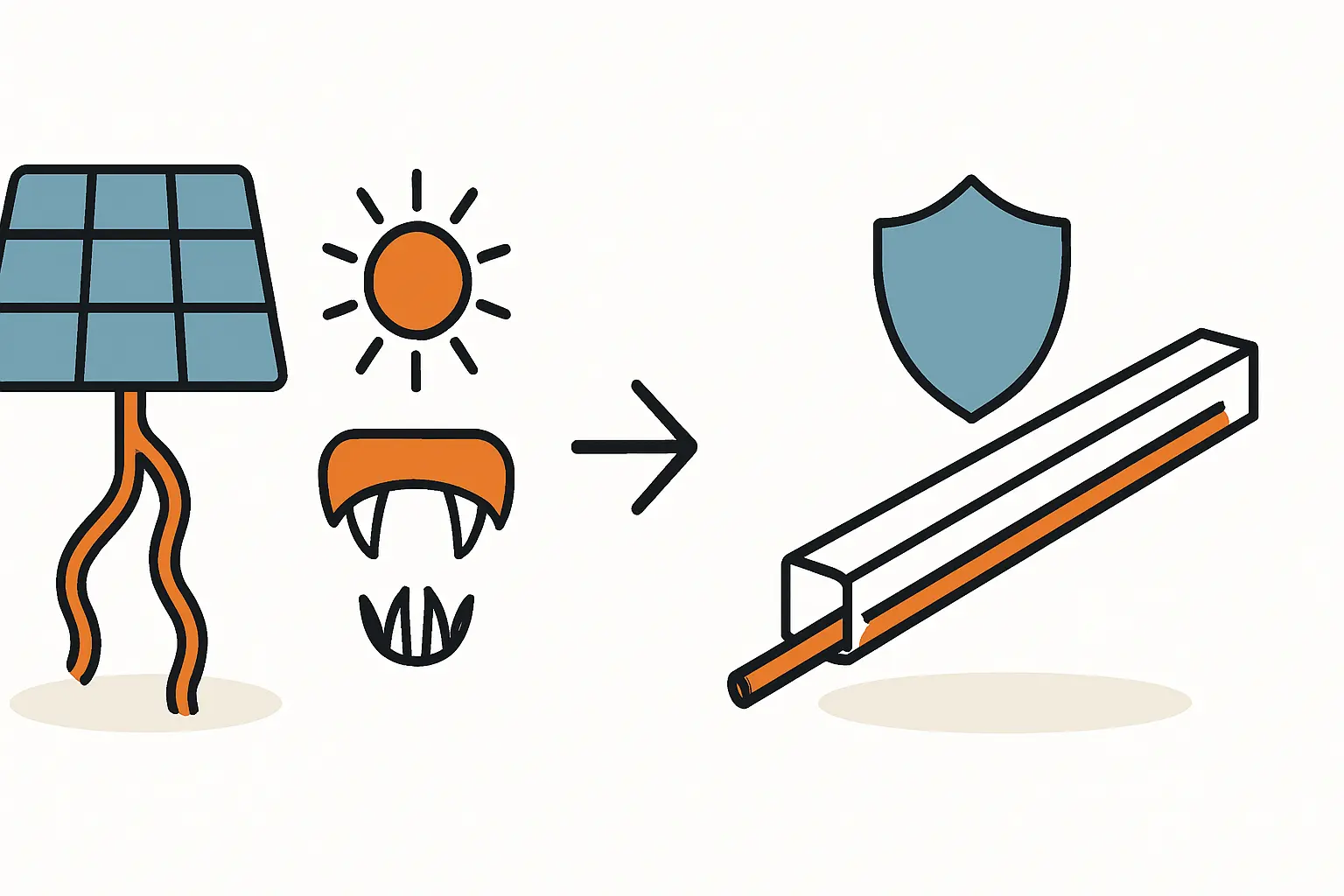

Warum ungeschützte Kabel ein Risiko darstellen
Ohne eine schützende Hülle sind die Kabel Ihrer Anlage dauerhaften Belastungen ausgesetzt. Die Erfahrung aus tausenden Installationen zeigt: Dies sind die häufigsten Schadensursachen:
1. UV-Strahlung und Witterungseinflüsse
Die größte Gefahr für die Kunststoffisolierung der Kabel ist die ständige Sonneneinstrahlung. UV-Strahlen lassen das Material mit der Zeit spröde und rissig werden. Dieser Prozess wird durch Witterungseinflüsse wie Regen, Hagel, Schnee und extreme Temperaturschwankungen beschleunigt. Eine beschädigte Isolierung kann zu Kurzschlüssen, Leistungsverlusten und im schlimmsten Fall zu einer erhöhten Brandgefahr führen.
Eine Studie des Fraunhofer-Instituts für Solare Energiesysteme (ISE) belegt, dass Materialdegradation durch Umwelteinflüsse eine der Hauptursachen für den Ausfall von PV-Komponenten ist.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 2000 Watt 800 Watt - 5,4 kWh
Ab 2.099,00 €2. Tierbiss und mechanische Beschädigung
Besonders auf dem Dach sind Kabel ein beliebtes Ziel für Marder und andere Nagetiere. Ein einziger Biss kann die Isolierung durchdringen und empfindliche Leitungen freilegen. Das führt nicht nur zu einem unmittelbaren Ausfall der Anlage, sondern birgt auch die Gefahr eines Stromschlags bei Berührung, etwa bei Wartungsarbeiten. Auch herabfallende Äste, Dachlawinen oder unachtsame Bewegungen bei späteren Arbeiten am Dach können ungeschützte Kabel leicht beschädigen.
3. Optische Beeinträchtigung
Eine professionell geplante und installierte Photovoltaikanlage als Komplettset steigert den Wert Ihrer Immobilie. Lose oder mit einfachen Schellen befestigte Kabel, die sich über die Fassade schlängeln, stören hingegen das Gesamtbild erheblich. Eine saubere, unauffällige Kabelführung ist ein Qualitätsmerkmal, das die Sorgfalt der Installation unterstreicht.
Die Lösung: Professionelle Kabelkanäle für Dach und Fassade
Um all diese Risiken zu minimieren, setzen Fachbetriebe auf geschlossene Kabelkanäle. Diese Systeme schützen die Leitungen zuverlässig und sorgen für eine saubere Optik.
Was einen guten Kabelkanal auszeichnet
Nicht jeder Kunststoffkanal ist für den Einsatz im Außenbereich geeignet. Achten Sie auf folgende Merkmale, die auch den Anforderungen der DIN VDE entsprechen:
- UV- und Witterungsbeständigkeit: Die Kanäle müssen aus einem Material gefertigt sein, das dauerhaft UV-Strahlung und extremen Temperaturen standhält. Hochwertiger Kunststoff wie ASA (Acrylnitril-Styrol-Acrylat) ist hier die erste Wahl.
- Schlagfestigkeit: Der Kanal muss mechanischen Belastungen wie Hagel oder Stößen widerstehen können.
- Passende Farbe: Um sich harmonisch in das Erscheinungsbild des Gebäudes einzufügen, sind Kabelkanäle in verschiedenen Farben erhältlich. Anthrazit passt beispielsweise hervorragend zu modernen Dacheindeckungen, während Weiß oft für Fassaden gewählt wird.
Viele unserer Kunden entscheiden sich für Systeme, die farblich auf die Dachziegel oder die Fassadenfarbe abgestimmt sind, um eine möglichst unauffällige Installation zu erreichen.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
10000 Watt Photovoltaikanlagen inkl. 10,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
6.999,00 €Anwendungsbeispiele aus der Praxis
Die Installation von Kabelkanälen erfolgt an zwei kritischen Stellen:
-
Auf dem Dach: Die DC-Kabel, die von den Modulen kommen, werden in Kanälen gebündelt und sicher bis zum Dacheintritt geführt. Dies verhindert, dass die Kabel lose auf den heißen Dachziegeln liegen, und schützt sie vor Tierbiss und Witterung. Eine typische 10-kWp-Anlage hat oft mehrere Kabelstränge (sogenannte Strings), die hier sicher zusammengeführt werden.
-
An der Fassade: Vom Dacheintritt bis zum Wechselrichter im Keller oder Technikraum müssen die Kabel oft eine längere Strecke an der Außenwand zurücklegen. Ein senkrecht montierter Kabelkanal sorgt hier für eine gerade und saubere Linienführung. Er verbirgt die Kabel vollständig und schützt sie vor jeglicher Beschädigung. Dies ist besonders wichtig bei Gebäuden, bei denen die Leitungen im zugänglichen Bereich verlaufen.
Fazit: Sicherheit und Ästhetik gehen Hand in Hand
Die Investition in eine hochwertige Kabelführung ist im Vergleich zu den Gesamtkosten einer Photovoltaikanlage gering, der Nutzen jedoch enorm. Sie schützen Ihre Anlage vor vermeidbaren Schäden, maximieren die Lebensdauer und Sicherheit und sorgen für ein ästhetisches Gesamtbild, das den Wert Ihrer Immobilie unterstreicht. Eine professionelle Installation nach geltenden Normen ist ein Zeichen von Qualität und Weitsicht.
Bei der Planung Ihrer Anlage sollte die Kabelführung von Anfang an berücksichtigt werden. Die Erfahrung zeigt, dass eine saubere Lösung langfristig nicht nur sicherer, sondern auch kostengünstiger ist als die spätere Behebung von Schäden.
Häufig gestellte Fragen (FAQ)
Ist die Verwendung von Kabelkanälen gesetzlich vorgeschrieben?
Eine generelle Pflicht für geschlossene Kabelkanäle besteht nicht, jedoch fordern die einschlägigen VDE-Normen eine sichere und dauerhafte Verlegung, die vor mechanischer Beschädigung schützt. Ein professioneller Installateur wird aus Sicherheits- und Gewährleistungsgründen fast immer auf ein Schutzrohr oder einen Kabelkanal zurückgreifen.
Welches Material ist für Kabelkanäle im Außenbereich am besten geeignet?
Für den Außeneinsatz sind UV-stabilisierte Kunststoffe wie ASA oder speziell behandeltes PVC ideal. Aluminiumkanäle sind ebenfalls eine robuste, aber oft teurere Alternative. Wichtig ist, dass das Material für den dauerhaften Einsatz im Freien zertifiziert ist.
Kann ich die Kabelkanäle selbst installieren?
Die Verlegung der Kabelkanäle selbst mag einfach erscheinen. Die eigentliche Verkabelung einer Photovoltaikanlage, insbesondere auf der DC-Seite, muss jedoch zwingend von einem qualifizierten Elektrofachbetrieb durchgeführt werden. Hier herrschen hohe Spannungen, und Fehler können lebensgefährlich sein und zum Verlust der Garantie führen.
Was kostet eine professionelle Kabelführung?
Die Kosten für Material und Montage der Kabelkanäle machen nur einen kleinen Bruchteil der Gesamtinvestition aus, typischerweise unter 1–2 %. Als Faustregel kann man mit etwa 15 bis 30 Euro pro laufendem Meter für hochwertiges Material inklusive Montage rechnen.
