Das Erdungsprotokoll der PV-Anlage: Überprüfung der Schutzmaßnahmen für Ihre Sicherheit

Stellen Sie sich vor, Sie lassen eine neue Heizung installieren. Am Ende der Arbeiten erhalten Sie vom Fachmann ein Abnahmeprotokoll, das bestätigt: Alles ist sicher und funktioniert nach Vorschrift. Ganz ähnlich verhält es sich bei einer Photovoltaikanlage. Hier ist das entscheidende Dokument für Ihre Sicherheit das Erdungsprotokoll. Es ist der offizielle Nachweis dafür, dass die unsichtbaren Schutzmaßnahmen Ihrer Anlage einwandfrei funktionieren und Sie vor elektrischen Gefahren schützen.

Dieser Beitrag erklärt, warum eine korrekte Erdung so entscheidend ist und welche Werte im Protokoll dokumentiert sein müssen, um die elektrische Sicherheit nach den strengen VDE-Normen zu gewährleisten.

Warum ist die Erdung einer Photovoltaikanlage so wichtig?

Eine Photovoltaikanlage ist ein elektrisches Kraftwerk auf Ihrem Dach. Wie bei jeder Elektroinstallation können auch hier Fehler auftreten – etwa durch beschädigte Kabel, lockere Verbindungen oder einen Blitzeinschlag. Die Erdung fungiert dabei als lebenswichtige Sicherheitsleine: Im Fehlerfall leitet sie den gefährlichen Strom sicher in die Erde ab, anstatt durch den menschlichen Körper oder empfindliche Bauteile.

Das lässt sich mit einem Notfall-Abflusssystem vergleichen: Solange alle Leitungen dicht sind, wird es nicht gebraucht. Doch im Falle eines Lecks verhindert es eine Überschwemmung und schützt das Haus vor schweren Schäden. Eine korrekte Erdung schützt Sie und Ihre Immobilie vor allem vor zwei großen Gefahren:

1. Elektrischer Schlag: Ohne Erdung könnten Metallteile der Anlage wie die Modulrahmen oder das Montagesystem im Fehlerfall unter Spannung stehen. Eine Berührung wäre lebensgefährlich.

2. Brandgefahr: Fehlerströme können Lichtbögen erzeugen und extreme Hitze entwickeln, die brennbare Materialien in der Nähe des Daches entzünden kann.

Die Praxiserfahrung zeigt, dass ein erheblicher Teil der Schäden an Elektroinstallationen auf Mängel bei der Erdung und dem sogenannten Potenzialausgleich zurückzuführen ist. Das betrifft nicht nur die Solarmodule, sondern das gesamte System, einschließlich des Wechselrichters und, falls vorhanden, eines Photovoltaik-Speichers.

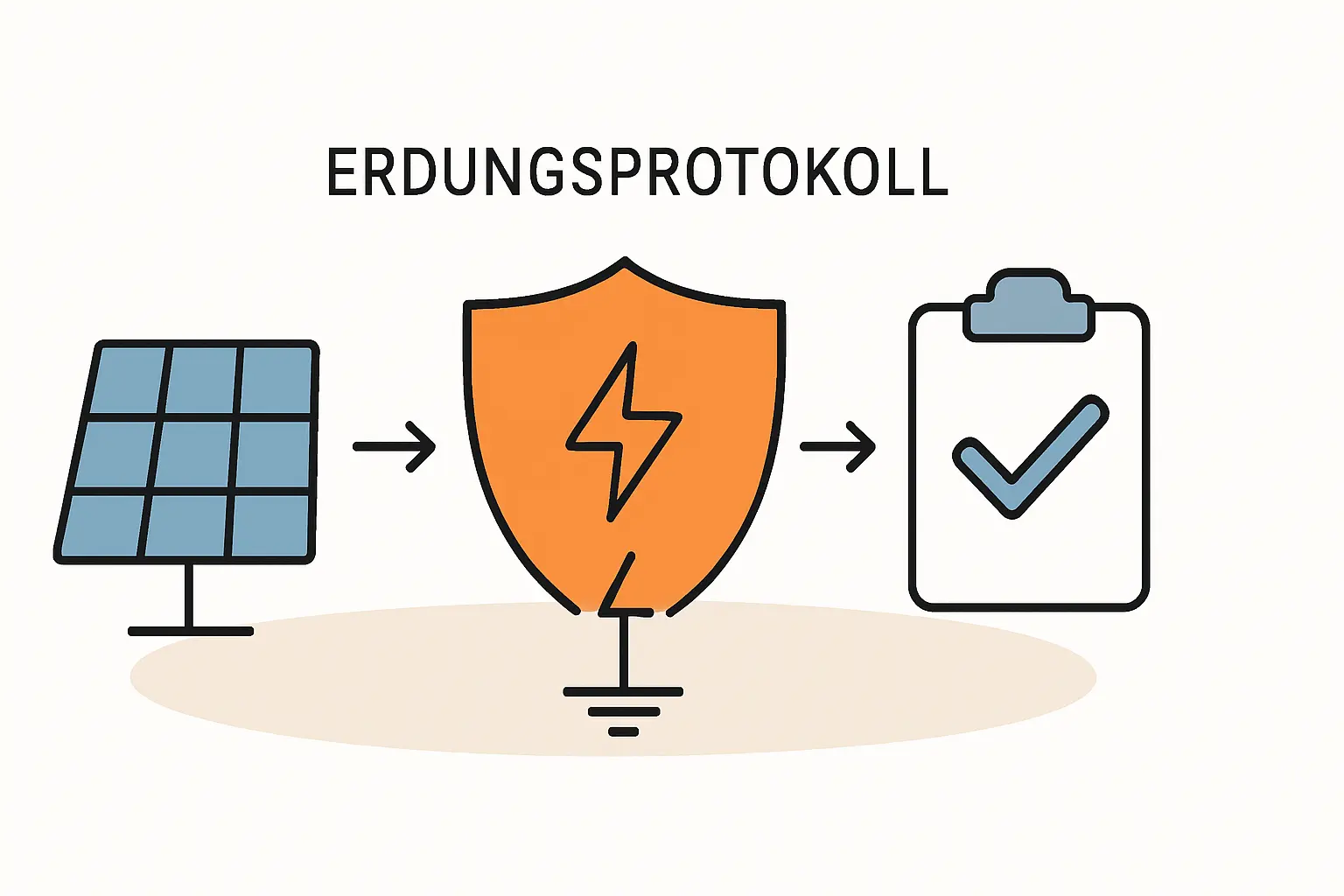

Das Erdungsprotokoll: Ihr offizieller Sicherheitsnachweis

Das Erdungsprotokoll ist ein Messprotokoll, das von einer qualifizierten Elektrofachkraft bei der Inbetriebnahme der Anlage erstellt wird. Es dokumentiert schwarz auf weiß, dass alle Schutzmaßnahmen den Vorgaben der relevanten VDE-Normen (insbesondere VDE 0100-712 und VDE 0126-23) entsprechen. Dieses Dokument ist nicht nur eine Formalität, sondern ein zentraler Bestandteil der Anlagendokumentation. Im Schadensfall verlangen Versicherungen oft die Vorlage dieses Protokolls, um die fachgerechte Installation nachzuweisen.

Ein seriöser Installationsbetrieb wird Ihnen dieses Protokoll unaufgefordert bei der Übergabe der Anlage aushändigen. Es ist Ihr Beweis dafür, dass die Sicherheit an erster Stelle stand.

Welche Werte müssen im Erdungsprotokoll stehen? Ein Blick auf die VDE-Normen

Ein normgerechtes Erdungsprotokoll enthält mehrere spezifische Messwerte. Als Anlagenbetreiber ist es hilfreich zu wissen, was diese Zahlen bedeuten. Die drei wichtigsten Messungen sind der Erdungswiderstand, die Durchgängigkeit des Schutzleiters und der Isolationswiderstand.

Der Erdungswiderstand (RA)

Dieser Wert gibt an, wie gut die gesamte Anlage mit dem Erdreich verbunden ist. Ein niedriger Widerstand bedeutet, dass der Strom im Fehlerfall leicht und schnell abfließen kann.

Faustregel: Ein guter Erdungswiderstand liegt in der Praxis bei Werten unter 10 Ohm (Ω). Je niedriger der Wert, desto besser und sicherer ist die Erdung.

Der tatsächliche Wert hängt stark von den örtlichen Gegebenheiten ab, wie der Bodenbeschaffenheit (lehmig, sandig, felsig) und der Feuchtigkeit. In einem trockenen, sandigen Boden ist es beispielsweise schwieriger, einen niedrigen Erdungswiderstand zu erreichen als in feuchtem Lehmboden. Der Installateur wählt daher die passende Art des Erders (z. B. Tiefenerder oder Fundamenterder), um den Normwert sicher zu erreichen.

Die Durchgängigkeit des Schutzleiters (RPE)

Diese Messung stellt sicher, dass alle leitfähigen und berührbaren Teile der Anlage lückenlos miteinander und mit dem Haupterdanschluss verbunden sind. Dazu gehören die Rahmen der Solarmodule, das Montagesystem und das Gehäuse des Wechselrichters.

Typischer Wert: Der gemessene Widerstand sollte hier sehr niedrig sein, idealerweise unter 1 Ω. Das beweist, dass keine Verbindung unterbrochen oder durch Korrosion beeinträchtigt ist.

Praxisbeispiel: Schon eine einzige lockere Klemme am Modulrahmen kann diese schützende Verbindung unterbrechen. Die Messung der Durchgängigkeit deckt solche potenziell gefährlichen Installationsfehler zuverlässig auf. Dies ist ein entscheidender Schritt, den jeder Fachbetrieb bei der Installation sorgfältig durchführt.

Der Isolationswiderstand (Riso)

Hier wird geprüft, ob die stromführenden Kabel (Plus- und Minusleitungen) sicher gegen die geerdeten Teile der Anlage isoliert sind. Gemessen wird also, ob irgendwo Strom „durchsickert“, wo er es nicht sollte. Dieser entscheidende Test stellt sicher, dass keine Isolationsfehler durch beschädigte Kabelmäntel oder eingedrungene Feuchtigkeit vorliegen.

VDE-Vorgabe: Nach Norm muss der Isolationswiderstand bei einer Prüfspannung von 1.000 Volt Gleichstrom mindestens 1 Megaohm (MΩ), also 1.000.000 Ohm, betragen. Moderne Anlagen erreichen oft deutlich höhere Werte.

Ein zu niedriger Isolationswiderstand ist ein klares Alarmsignal. In einem solchen Fall würde der Wechselrichter aus Sicherheitsgründen den Betrieb verweigern und eine Fehlermeldung anzeigen.

Praxisbeispiel: Was passiert bei einer fehlerhaften Erdung?

Stellen Sie sich einen Vierpersonenhaushalt mit einer 10-kWp-Anlage auf dem Dach vor. Durch eine unachtsame Montage wurde die Isolierung eines DC-Kabels leicht an einer scharfen Kante des Montagegestells beschädigt. Über die Monate dringt Feuchtigkeit ein und es entsteht ein Fehlerstrom zum Gestell.

Szenario ohne korrekte Erdung: Das gesamte metallische Gestell und die damit verbundenen Modulrahmen stehen nun unter lebensgefährlicher Spannung. Führt jemand auf dem Dach Wartungsarbeiten durch und berührt das Gestell, fließt der Strom durch seinen Körper.

Szenario mit korrekter Erdung: Sobald der Fehlerstrom zum geerdeten Gestell fließt, wird er sofort und sicher ins Erdreich abgeleitet. Gleichzeitig erkennen die Schutzmechanismen im Wechselrichter den Fehler und schalten die Anlage sofort ab. Die Gefahr ist gebannt, bevor jemand zu Schaden kommen kann.

Dieses Beispiel verdeutlicht, dass das Erdungsprotokoll nicht nur ein formales Dokument ist, sondern die dokumentierte Lebensversicherung Ihrer Anlage.

Häufige Fragen zum Erdungsprotokoll (FAQ)

Braucht auch ein Balkonkraftwerk eine Erdung?

Ein steckerfertiges Balkonkraftwerk, das über eine Schutzkontaktsteckdose angeschlossen wird, nutzt die Erdung des Hausnetzes. Eine separate Erdung ist hier in der Regel nicht erforderlich. Dennoch entscheiden sich viele Nutzer dafür, den Modulrahmen und das Montagegestell zusätzlich über eine separate Leitung mit dem Potenzialausgleich des Gebäudes zu verbinden, um den Schutz zu erhöhen.

Was kostet die Erstellung eines Erdungsprotokolls?

Die Messungen und die Erstellung des Protokolls sind fester Bestandteil einer professionellen und normgerechten Installation. Diese Kosten sind daher bereits im Gesamtpreis für die schlüsselfertige Anlage enthalten und werden nicht separat ausgewiesen.

Wie oft muss die Erdung überprüft werden?

Für private PV-Anlagen gibt es keine gesetzlich vorgeschriebene, wiederkehrende Prüfungspflicht wie beim TÜV für ein Auto. Die Erstprüfung bei Inbetriebnahme ist jedoch entscheidend. Experten empfehlen, die elektrischen Werte im Rahmen einer professionellen Wartung alle vier bis fünf Jahre erneut prüfen zu lassen, um die langfristige Sicherheit zu gewährleisten.

Mein Installateur hat mir kein Protokoll übergeben. Was soll ich tun?

Fragen Sie höflich, aber bestimmt danach. Ein Erdungs- und Inbetriebnahmeprotokoll ist ein Zeichen für professionelle Arbeit und gehört zur vollständigen Anlagendokumentation. Ein seriöser Fachbetrieb wird Ihnen dieses Dokument ohne Weiteres zur Verfügung stellen.

Fazit: Mehr als nur ein Stück Papier

Das Erdungsprotokoll ist das wichtigste Sicherheitsdokument Ihrer Photovoltaikanlage. Es belegt, dass alle unsichtbaren Schutzmechanismen funktionieren und die Anlage den strengen deutschen Sicherheitsstandards entspricht. Sie als Betreiber müssen die technischen Details nicht bis ins Letzte verstehen. Entscheidend ist jedoch, dass Sie die Bedeutung dieses Dokuments kennen und sicherstellen, dass es Ihnen bei der Übergabe Ihrer Anlage ausgehändigt wird.
