Erdung beim Balkonkraftwerk: Wann sie Pflicht ist und was Sie beachten müssen
Ein Balkonkraftwerk ist für viele der einfachste Weg, eigenen Solarstrom zu erzeugen und die Stromrechnung zu senken. Die meisten Anlagen sind als ‚Plug & Play‘-Lösungen konzipiert und suggerieren, dass sie sich auch ohne Fachkenntnisse installieren lassen.
Doch ein Aspekt wird oft übersehen: die elektrische Sicherheit und die damit verbundene Frage der Erdung. Denn während die Geräte selbst in der Regel sicher sind, kann der Montageort eine zusätzliche Erdung der Module und des Gestells zwingend erforderlich machen. In diesem Beitrag erfahren Sie, wann eine Erdung für Ihr Balkonkraftwerk nach VDE-Norm vorgeschrieben ist, was der Unterschied zwischen Schutzerdung und Potenzialausgleich ist und warum die Installation an einem Metallgeländer anders zu handhaben ist als an einer Betonwand.
Der entscheidende Unterschied: Schutzerdung vs. Potenzialausgleich
Um zu verstehen, wann eine Erdung nötig ist, muss man zunächst zwei Begriffe unterscheiden, die oft verwechselt werden. Beide dienen der Sicherheit, schützen aber vor unterschiedlichen Gefahren.
Schutzerdung des Wechselrichters
Die Schutzerdung schützt Personen vor einem elektrischen Schlag, falls ein Defekt am Gerät auftritt und das Gehäuse unter Spannung setzt. Die gute Nachricht: Nahezu alle modernen Wechselrichter für Balkonkraftwerke sind schutzisoliert (Schutzklasse II). Sie erkennen dies am Symbol zweier ineinanderliegender Quadrate auf dem Typenschild. Diese doppelte Isolierung stellt sicher, dass das Gehäuse selbst im Fehlerfall berührungssicher bleibt. Eine separate Schutzerdung des Wechselrichters selbst ist daher gemäß VDE-Normen (u. a. VDE AR-N 4100) nicht erforderlich.
Potenzialausgleich des Montagesystems
Anders verhält es sich beim Potenzialausgleich. Hier geht es nicht um einen Defekt im Gerät, sondern um die Vermeidung gefährlicher Spannungsunterschiede zwischen großen, leitfähigen Teilen – wie den Solarmodulen und ihrer metallischen Halterung. Solche Spannungen können zum Beispiel bei Blitzeinschlägen in der Nachbarschaft (indirekter Blitzeinschlag) oder durch elektrische Aufladung entstehen.
Der Potenzialausgleich verbindet alle metallischen Teile der Anlage (Modulrahmen, Montageschienen) mit einem Erdungskabel und führt sie zur zentralen Haupterdungsschiene des Gebäudes. Dadurch wird sichergestellt, dass alle verbundenen Teile das gleiche elektrische Potenzial haben und keine gefährliche Berührungsspannung für Menschen entstehen kann.
Viele Nutzer nehmen fälschlicherweise an, dass der Schutzkontakt des Steckers diese Aufgabe übernimmt. Das ist jedoch ein Trugschluss. Der Schutzkontakt sichert nur das angeschlossene Gerät (den Wechselrichter), nicht aber die großflächigen Modul- und Montagestrukturen.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker Solix Solarbank 3 E2700
Wann ist eine Erdung für Ihr Balkonkraftwerk Pflicht?
Ob ein Potenzialausgleich für Ihr Balkonkraftwerk zwingend erforderlich ist, hängt laut den relevanten VDE-Normen (insbesondere 0100-712 und 0100-540) fast ausschließlich vom Montageort ab. Die Faustregel lautet: Wird die Anlage an einem leitfähigen Teil des Gebäudes montiert, muss sie in den Potenzialausgleich einbezogen werden.

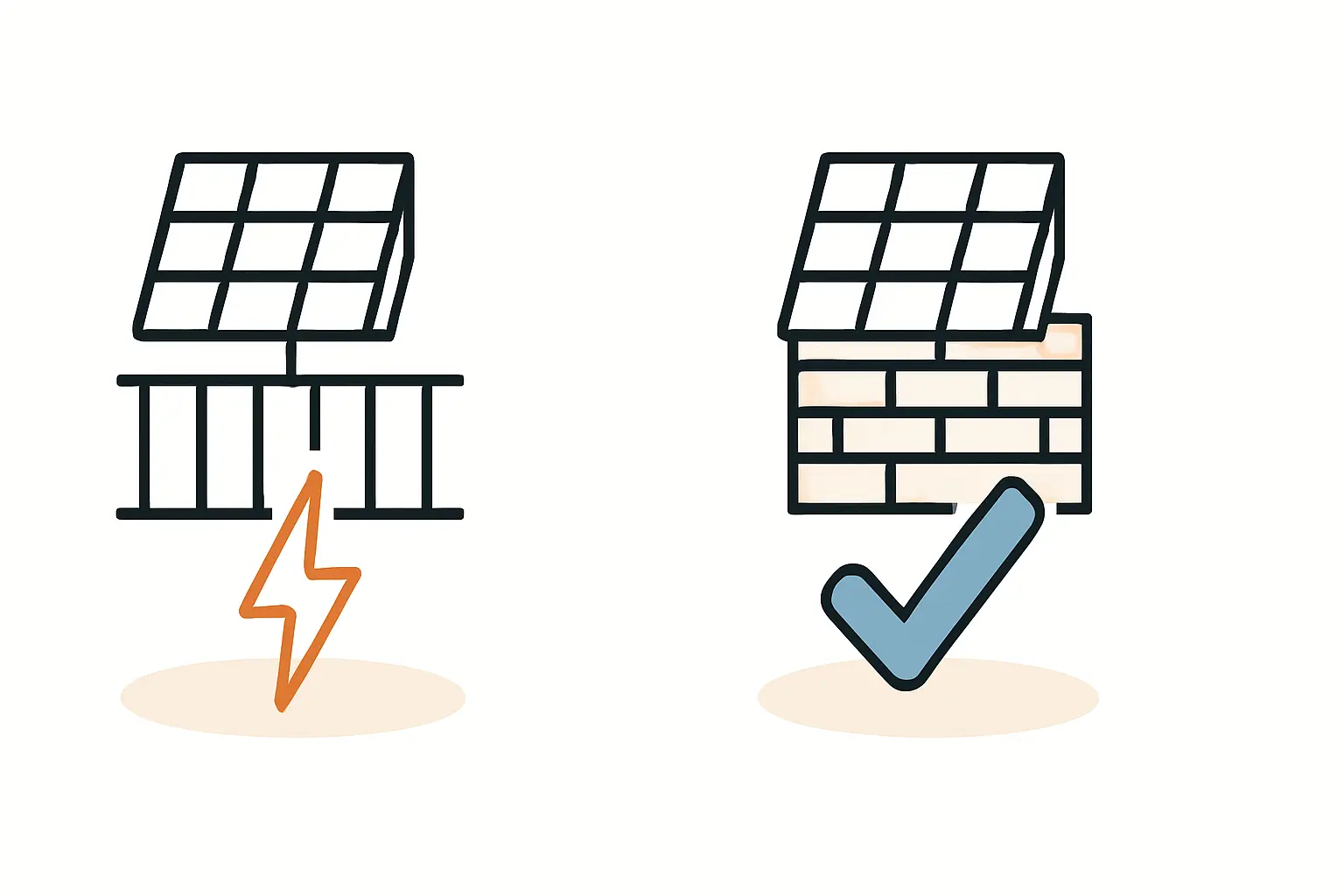

Szenario 1: Die Installation an einem Metallgeländer oder auf einem Metalldach
Hier wird eine Erdung am häufigsten zur Pflicht. Wenn Sie Ihre Solarmodule an einem Balkongeländer aus Aluminium, Stahl oder einem anderen Metall befestigen, ist ein Potenzialausgleich zwingend erforderlich.
Ein Praxisbeispiel: Sie montieren Ihr Balkonkraftwerk an Ihrem Stahlbalkongeländer. Ohne Erdung könnte im Fehlerfall oder bei atmosphärischer Aufladung eine gefährliche Spannung zwischen dem Modulrahmen und dem Geländer entstehen. Der Potenzialausgleich verbindet Modulrahmen, Halterung und Geländer elektrisch miteinander und leitet diese Spannung sicher zur Erde ab.
Szenario 2: Montage an einer Beton- oder Steinwand
Wenn Sie Ihre Anlage direkt an einer massiven Hauswand aus Beton, Ziegeln oder Stein montieren, ist in der Regel kein zusätzlicher Potenzialausgleich notwendig. Die Wand selbst ist nicht leitfähig und stellt daher keine Gefahr dar.
Ein Praxisbeispiel: Die Module werden mit Dübeln und Schrauben an einer verputzten Ziegelwand befestigt. Da die Montagestruktur keinen Kontakt zu anderen leitfähigen Bauteilen wie Regenrinnen oder Metallfassaden hat, ist keine Erdung erforderlich.
Szenario 3: Aufstellung auf dem Flachdach oder im Garten
Bei einer Aufständerung, zum Beispiel auf einem Flachdach oder einer Terrasse, kommt es auf die Details an.
Erdung erforderlich: Wenn die Anlage auf einer metallischen Unterkonstruktion steht oder in der Nähe anderer geerdeter Bauteile (wie Lüftungsanlagen oder Blitzschutzleitungen) installiert wird.
Keine Erdung erforderlich: Wenn die Anlage frei auf dem Dach steht (z. B. mit Betonplatten beschwert) und einen ausreichenden Abstand zu anderen leitfähigen Strukturen hat. Eine typische Aufständerung mit zwei Modulen auf einer Terrasse benötigt meist keinen Potenzialausgleich.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
12000 Watt Photovoltaikanlagen inkl. 15,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
8.599,00 €So wird die Erdung fachgerecht umgesetzt
Eines vorweg: Der Anschluss an die Haupterdungsschiene eines Gebäudes darf ausschließlich von einer qualifizierten Elektrofachkraft durchgeführt werden. Unsachgemäße Arbeiten an der Elektroinstallation können lebensgefährlich sein und den Versicherungsschutz gefährden.
Die richtigen Materialien: Kabel und Klemmen
Für den Potenzialausgleich wird ein grün-gelbes Erdungskabel verwendet. Empfohlen wird ein flexibler Kupferleiter mit einem Querschnitt von mindestens 6 mm². Dieser Querschnitt gewährleistet nicht nur die nötige elektrische Leitfähigkeit, sondern auch die mechanische Stabilität gegen Witterungseinflüsse.
Die Verbindung wird mit speziellen Erdungsklemmen hergestellt, die direkt am Aluminiumrahmen der Solarmodule und an der metallischen Unterkonstruktion befestigt werden.
Der Anschluss an die Haupterdungsschiene
Von der Solaranlage führt das Erdungskabel auf dem kürzesten Weg zur Haupterdungsschiene (HES). Diese befindet sich üblicherweise im Keller in der Nähe des Hausanschlusskastens oder des Zählerschranks. Die Elektrofachkraft stellt dort eine sichere und dauerhafte Verbindung her und sorgt so für die vorschriftsmäßige Einbindung des Balkonkraftwerks in das Schutzkonzept des Gebäudes.
Abgrenzung zum Blitzschutz: Ein wichtiger Hinweis
Ein Potenzialausgleich ist keine Blitzschutzanlage. Er schützt wirksam vor gefährlichen Spannungen durch indirekte Blitzeinwirkungen, ist aber nicht dafür ausgelegt, einen direkten Blitzeinschlag sicher abzuleiten.
Sollte Ihr Gebäude über eine äußere Blitzschutzanlage (einen Blitzableiter) verfügen, ist die Situation komplexer. In diesem Fall muss das Balkonkraftwerk fachmännisch in das Blitzschutzsystem integriert werden, um zu verhindern, dass es im Falle eines Einschlags selbst zur Gefahrenquelle wird. Diese Arbeit gehört zwingend in die Hände eines Blitzschutz-Spezialisten.
Häufige Fragen zur Erdung von Balkonkraftwerken (FAQ)
Was kostet die Erdung durch einen Fachmann?
Die Kosten für die fachgerechte Durchführung des Potenzialausgleichs durch einen Elektriker variieren je nach Aufwand und örtlichen Gegebenheiten. In der Regel können Sie mit Kosten zwischen 100 und 300 € rechnen.
Kann ich die Erdung selbst vornehmen?
Nein. Während Sie die Module oft selbst montieren dürfen, ist der Anschluss an die Haupterdungsschiene eine Arbeit, die Normen unterliegt. Aus Sicherheits- und Haftungsgründen darf sie nur eine Elektrofachkraft durchführen.
Mein Balkonkraftwerk hat einen Schukostecker. Ist es dann nicht schon geerdet?
Der Schutzkontakt des Schukosteckers erdet ausschließlich den Wechselrichter (Schutzerdung). Er stellt aber keinen Potenzialausgleich für die großflächigen, berührbaren Metallteile der Module und der Halterung her.
Muss ich mein geerdetes Balkonkraftwerk zusätzlich anmelden?
Ja, die Erdung entbindet Sie nicht von der Anmeldepflicht. Unabhängig von der Montagesituation müssen Sie Ihr Balkonkraftwerk anmelden – sowohl im Marktstammdatenregister der Bundesnetzagentur als auch bei Ihrem Netzbetreiber.
Woher weiß ich, ob mein Wechselrichter schutzisoliert ist (Schutzklasse II)?
Suchen Sie auf dem Typenschild des Wechselrichters nach dem Symbol mit den zwei ineinanderliegenden Quadraten. Dieses Zeichen kennzeichnet Geräte der Schutzklasse II. Alle namhaften Hersteller von Balkonkraftwerk-Wechselrichtern setzen auf diesen hohen Sicherheitsstandard.
Fazit: Sicherheit geht vor
Die Frage der Erdung ist kein Randthema, sondern ein zentraler Aspekt für den sicheren Betrieb eines Balkonkraftwerks. Während die Geräte selbst durch ihre Schutzisolierung einen hohen Standard erfüllen, entscheidet der Montageort über die Notwendigkeit eines zusätzlichen Potenzialausgleichs.
Die Faustregel lautet also: Sobald Ihr Balkonkraftwerk an einem leitfähigen Bauteil wie einem Metallgeländer oder einer Metallfassade montiert wird, ist eine Erdung durch eine Elektrofachkraft Pflicht. Damit schützen Sie nicht nur sich und andere, sondern stellen auch den langfristig sicheren Betrieb Ihrer Anlage sicher.
