Die richtige Befestigung der DC-Verkabelung am Gestell: So vermeiden Sie Kabelschäden durch Witterung

Die Solarmodule sind auf dem Dach, die Sonne scheint und der Wechselrichter speist den ersten eigenen Strom ins Netz ein – ein Moment, auf den viele Eigenheimbesitzer hinarbeiten.

Doch während die großen Komponenten im Fokus stehen, entscheidet oft ein übersehenes Detail über die langfristige Sicherheit und den Ertrag der Anlage: die fachgerechte Befestigung der Solarkabel.

Eine unsachgemäße Verlegung kann über die Jahre zu Leistungsverlusten und im schlimmsten Fall sogar zu einem Brandrisiko führen.

Warum eine sichere Kabelführung entscheidend ist

Moderne Solarkabel, wie sie heute standardmäßig verwendet werden (z. B. nach der Norm H1Z2Z2-K), sind für extreme Bedingungen konzipiert. Sie halten Temperaturen von -40 °C bis +90 °C stand und sind gegen UV-Strahlung sowie Feuchtigkeit zuverlässig geschützt.

Ihr größter Feind ist jedoch nicht das Wetter selbst, sondern die mechanische Belastung, die daraus resultiert. Lose auf dem Dach oder am Gestell verlegte Kabel sind permanent in Bewegung: Wind lässt sie an rauen Dachziegeln, scharfen Kanten des Montagesystems oder aneinander scheuern. Dieser ständige Abrieb ist die häufigste Ursache für Schäden an der Kabelisolierung.

Die Folgen können gravierend sein:

• Isolationsfehler: Eine beschädigte Isolierung kann zu Kriechströmen und Kurzschlüssen führen.
• Leistungsverlust: Ein Kurzschluss kann einen ganzen Strang von Modulen lahmlegen, was oft schwer zu diagnostizieren ist.
• Brandgefahr: Im schlimmsten Fall kann ein Lichtbogen entstehen, der ein Feuer auslöst.

Ein typisches Szenario aus der Praxis: Ein Solarkabel liegt lose über einer Dachpfanne. Über Jahre hinweg sorgt der Wind für eine minimale, aber stetige Reibung. Eines Tages ist die Isolierung an dieser Stelle durchgescheuert. Bei Feuchtigkeit kommt es zu einem Erdschluss. Die Anlage meldet eine Störung oder produziert spürbar weniger Strom, und die Fehlersuche beginnt – ein Aufwand, der durch eine sorgfältige Befestigung von Anfang an vermeidbar gewesen wäre.

Die häufigsten Fehler bei der Kabelverlegung – und wie Sie sie vermeiden

Die Erfahrung zeigt, dass bei der Kabelbefestigung oft aus Unwissenheit oder Bequemlichkeit Fehler gemacht werden.

Diese drei Punkte sollten Sie unbedingt vermeiden:

1. Verwendung von ungeeignetem Material: Standard-Kabelbinder aus dem Baumarkt sind für den Innenbereich gedacht. Unter freiem Himmel werden sie durch die UV-Strahlung innerhalb weniger Jahre porös und brechen. Auch Klebeband ist keine dauerhafte Lösung, da der Klebstoff durch Witterungseinflüsse seine Haftung verliert.
2. Zu lockere Verlegung: Kabel, die lose durchhängen, bieten dem Wind eine Angriffsfläche. Sie schlagen gegen das Montagesystem und die Dachhaut, was den Verschleiß enorm beschleunigt.
3. Verlegung über scharfe Kanten: Werden Kabel straff über die scharfen Schnittkanten von Montageschienen gezogen, kann die Isolierung bereits bei der Installation beschädigt werden.

Die professionelle Lösung: So befestigen Sie Solarkabel richtig

Eine fachgerechte und langlebige Befestigung ist einfach umzusetzen, wenn man die richtigen Materialien und Techniken kennt. Zwei bewährte Methoden garantieren maximale Sicherheit und Langlebigkeit.

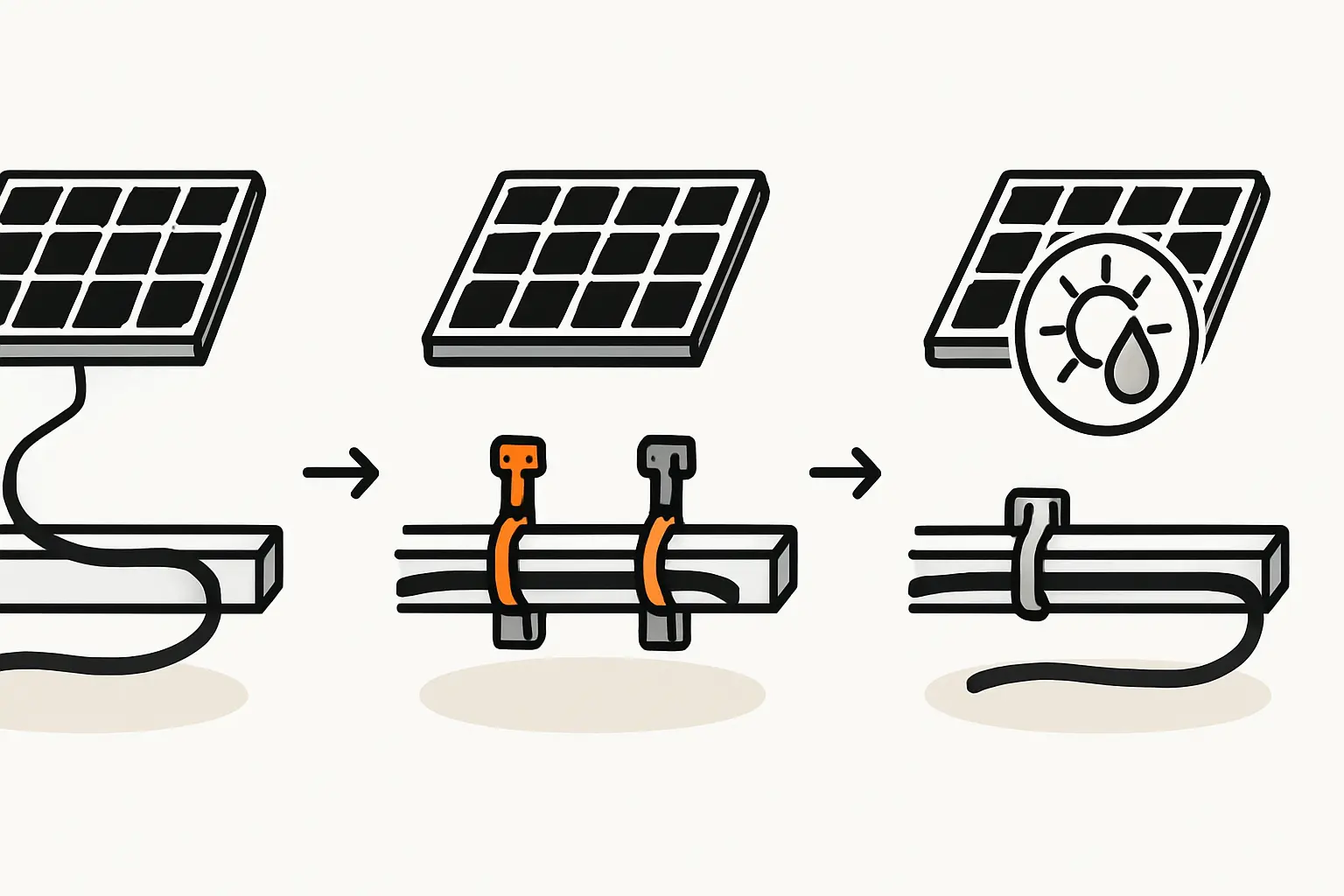

Methode 1: UV- und witterungsbeständige Kabelbinder

Bei der gängigsten und kostengünstigsten Methode ist die Wahl des richtigen Materials entscheidend. Professionelle Kabelbinder für den Außeneinsatz bestehen aus speziellem Kunststoff wie Polyamid 11 oder 12 (PA11/PA12). Dieses Material ist explizit für den dauerhaften Einsatz unter Sonneneinstrahlung und extremen Temperaturen ausgelegt.

So gehen Sie vor:

• Verlegen Sie die Kabel entlang der Unterseite der Montageschienen oder Modulrahmen.
• Befestigen Sie die Kabel alle 30 bis 50 cm mit einem UV-beständigen Kabelbinder an der Schiene.
• Ziehen Sie die Kabelbinder fest, aber nicht so straff, dass das Kabel gequetscht wird – eine minimale Bewegungsfreiheit für die thermische Ausdehnung im Sommer und Winter sollte erhalten bleiben.

Methode 2: Spezielle Montageclips aus Edelstahl oder Kunststoff

Eine noch robustere und oft schnellere Alternative sind spezielle Kabelclips. Diese werden ohne Werkzeug einfach auf den Rahmen des Solarmoduls oder die Kante der Montageschiene geklemmt, wo sie die Kabel sicher fixieren.

• Edelstahlclips: Sie sind extrem langlebig, korrosionsfrei und halten die Kabel sicher an Ort und Stelle. Sie sind besonders empfehlenswert in Regionen mit starkem Wind oder hoher Schneelast.
• Kunststoffclips: Auch hier gibt es hochwertige Varianten aus UV-stabilem Kunststoff, die speziell für die Führung von Solarkabeln entwickelt wurden.

Die Erfahrung aus vielen Installationen zeigt, dass eine sorgfältige Bündelung der Kabel unter den Modulen nicht nur die Sicherheit erhöht, sondern auch zukünftige Wartungsarbeiten erheblich erleichtert. Aufgeräumte Kabelstränge sind ein klares Qualitätsmerkmal einer professionellen Installation.

Sonderfall Balkonkraftwerk: Worauf ist hier zu achten?

Auch bei einem kleinen Balkonkraftwerk gelten dieselben Prinzipien. Zwar sind die Kabelwege kürzer, doch auch hier können lose Kabel eine Gefahr darstellen. Ein im Wind flatterndes Kabel kann nicht nur störende Geräusche verursachen, sondern auch an der Balkonbrüstung oder Hauswand scheuern. Verwenden Sie daher auch hier ausschließlich UV-beständige Kabelbinder, um das Solarkabel vom Modul zum Wechselrichter und von dort zur Steckdose sicher und geordnet zu verlegen.

Häufig gestellte Fragen (FAQ)

Wie erkenne ich UV-beständige Kabelbinder?

Achten Sie auf die Materialangabe des Herstellers. Die Kennzeichnung „PA11“ oder „PA12“ ist ein verlässlicher Hinweis. Oft wird auch explizit mit „UV-beständig“ oder „für den Außeneinsatz“ geworben. Die schwarze Farbe allein ist kein Garant, da sie oft nur durch Rußbeimischung entsteht, die nicht zwangsläufig UV-Schutz bedeutet.

In welchem Abstand sollten die Kabel befestigt werden?

Eine Faustregel ist die Befestigung alle 30 bis 50 cm. Das verhindert, dass die Kabel durchhängen und sich im Wind bewegen.

Können auch Tiere wie Marder die Kabel beschädigen?

Ja, Marderbisse sind auch bei Photovoltaikanlagen ein bekanntes Problem. Eine feste Verlegung direkt an den Metallschienen macht die Kabel für die Tiere schwerer zugänglich als lose hängende Leitungen. In Gebieten mit bekannt hohem Mardervorkommen kann die zusätzliche Verlegung der Kabel in einem bissfesten Wellrohr sinnvoll sein.

Muss ich das bei einer gekauften Komplettanlage selbst machen?

Nein, ein professioneller Installationsbetrieb wird die Kabel fachgerecht befestigen. Es schadet jedoch nicht, bei der Abnahme der Anlage einen Blick auf die Kabelführung unter den Modulen zu werfen. Wenn Sie Ihre Anlage selbst installieren, ist dieser Schritt ein wesentlicher Teil Ihrer Verantwortung für die Sicherheit der Anlage.

Fazit: Ein kleines Detail mit großer Wirkung

Die sorgfältige Befestigung der DC-Verkabelung ist kein optionaler Luxus, sondern ein entscheidender Faktor für die Sicherheit, Langlebigkeit und den Ertrag Ihrer Photovoltaikanlage. Der Mehraufwand bei der Installation ist minimal, der Nutzen über die 25 Jahre und mehr Lebensdauer der Anlage jedoch immens. Wer hier auf die richtigen Materialien und eine saubere Ausführung achtet, schützt seine Investition nachhaltig vor vermeidbaren Schäden.
