DC-Steckverbinder unter Last trennen: Die tödliche Gefahr und wie Sie sie sicher vermeiden

Kurzantwort: Einen PV-Steckverbinder dürfen Sie nicht unter Last trennen. Der DC-Trennschalter am Wechselrichter unterbricht den Strom zum Wechselrichter, macht die Leitungen und Steckverbinder auf der Modulseite aber nicht automatisch spannungsfrei. Solarmodule erzeugen bei Licht weiterhin Gleichspannung. Arbeiten an DC-Steckverbindungen gehören deshalb in die Hände einer qualifizierten Elektrofachkraft.

Die DGUV Information 203-080 zur Montage und Instandhaltung von Photovoltaikanlagen beschreibt die DC-Seite als Bereich von der PV-Zelle bis zu den Gleichspannungsanschlüssen des Wechselrichters. Für die sichere Trennung gelten die Schaltfolge des Herstellers, geeignete Messmittel und die Regeln für Arbeiten an elektrischen Anlagen.

Für die Einordnung der Schaltstelle lesen Sie auch den Beitrag zum DC-Lasttrennschalter. Hinweise zu kompatiblen Verbindern und sauberer Montage stehen im Ratgeber zu DC-Steckverbindern und Generatoranschlusskästen.

Bei einer Störung an einer bestehenden Anlage wenden Sie sich bitte direkt an einen Elektrofachbetrieb. Der folgende Angebotsvergleich vermittelt neue PV-Komplettanlagen, keine einzelnen Reparatur- oder Wartungsaufträge.

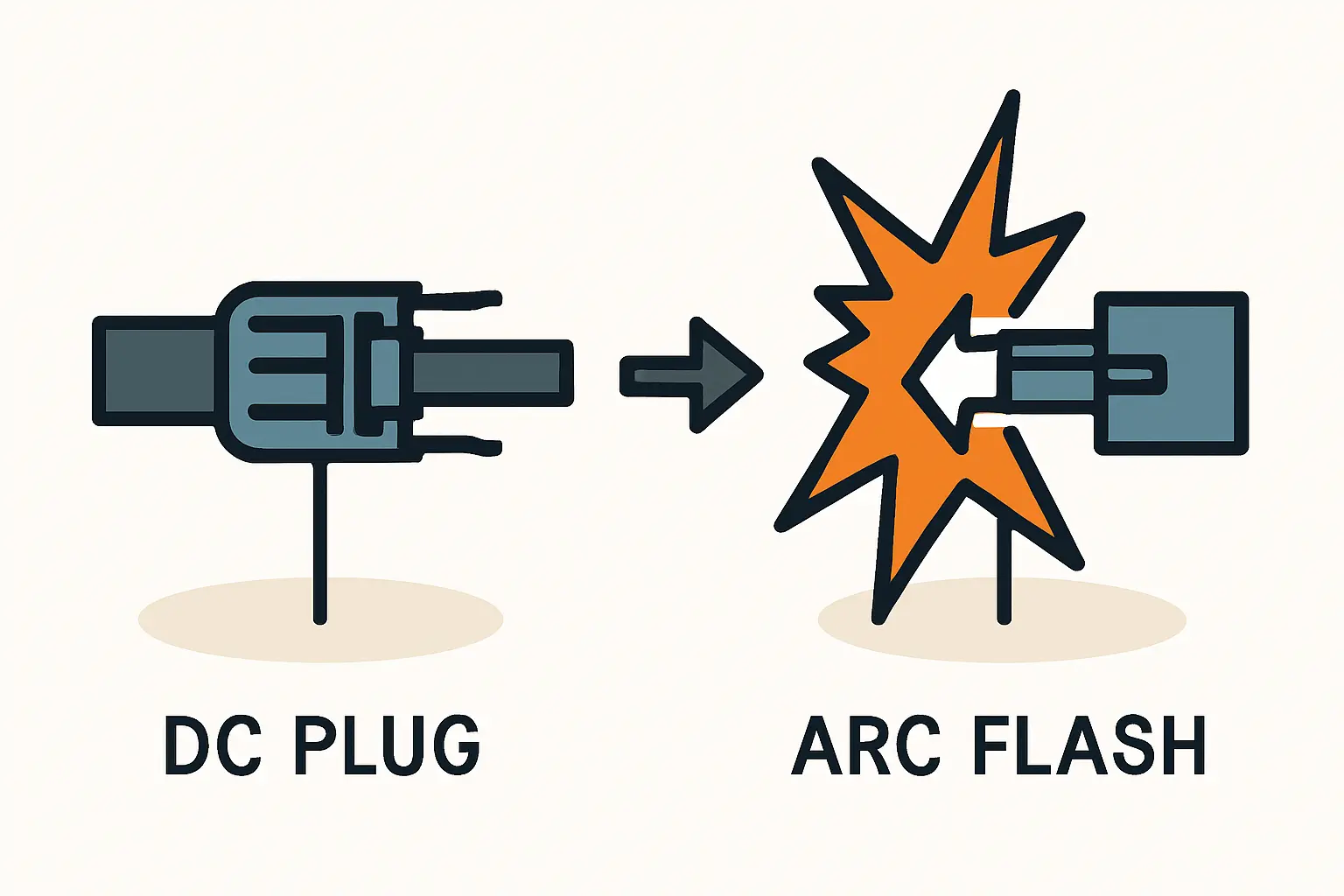

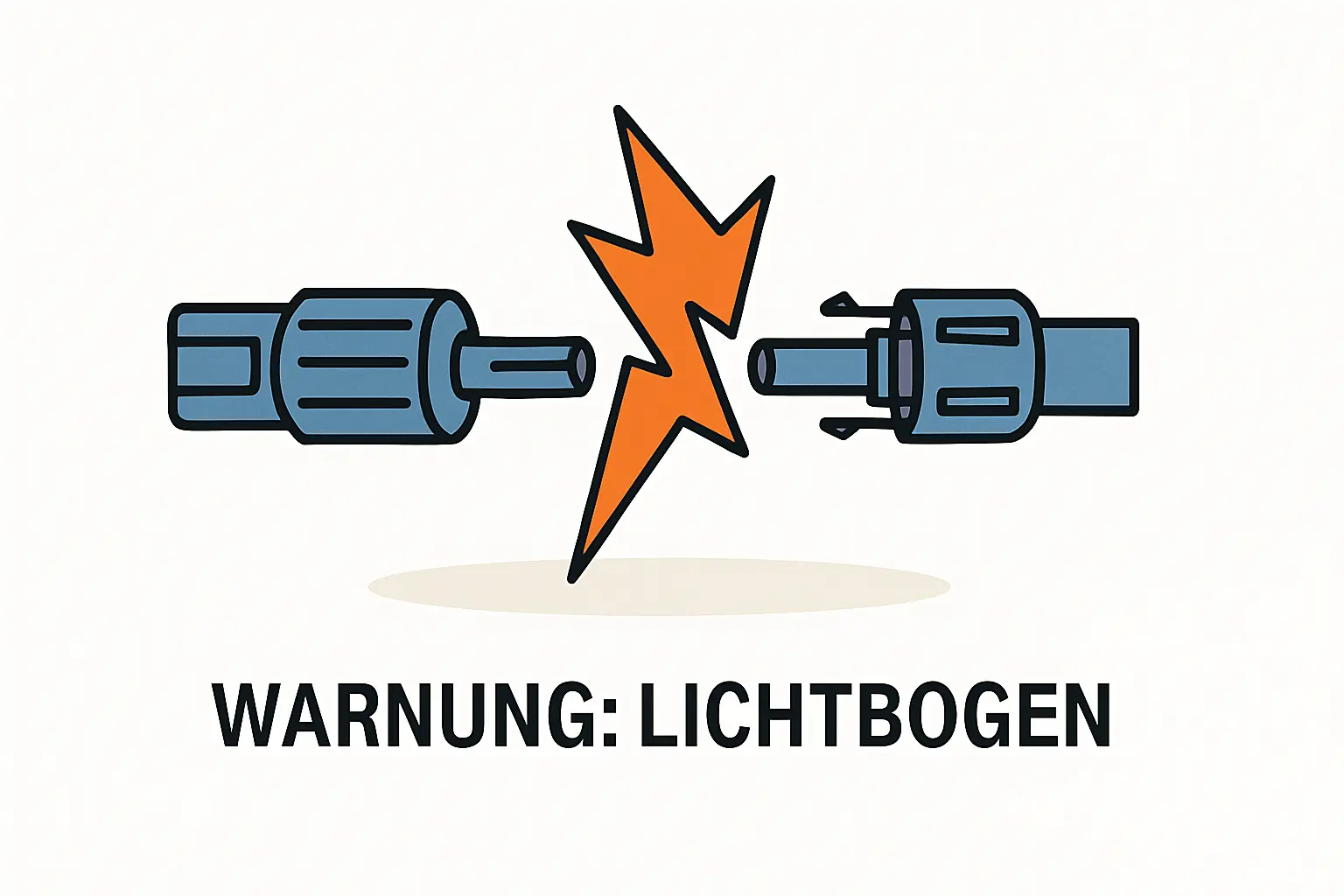

Was passiert beim Trennen unter Last? Der gefährliche Lichtbogen

Wenn Ihre Photovoltaikanlage in Betrieb ist – also wenn die Sonne scheint –, fließt Gleichstrom (DC) von den Solarmodulen zum Wechselrichter. Moderne Anlagen auf Einfamilienhäusern erreichen dabei sehr hohe Spannungen von oft bis zu 1.000 Volt. Versucht man nun, einen Steckverbinder unter dieser Spannung zu trennen, reißt der Stromfluss nicht einfach ab. Stattdessen entsteht ein sogenannter Gleichstrom-Lichtbogen.

Der Lichtbogen erzeugt sehr hohe thermische Energie und kann schwere Verbrennungen, Brände und Schäden an Komponenten verursachen. Seine konkrete Temperatur hängt vom Fehlerfall ab. Eine pauschale Temperaturangabe hilft bei der Gefährdungsbeurteilung nicht.

Diese unkontrollierbare Energieentladung zerstört nicht nur die Komponenten, sondern ist für Menschen lebensgefährlich.

Die Konsequenzen: Von schweren Verbrennungen bis zum Brand

Die Risiken eines solchen Lichtbogens sind erheblich und vielschichtig:

• Lebensgefahr für Personen: Wer einen Stecker unter Last trennt, kann schwerste Verbrennungen durch den Lichtbogen erleiden. Zudem besteht die Gefahr eines lebensgefährlichen Stromschlags, wenn man mit den unter Spannung stehenden Teilen in Berührung kommt.
• Hohe Brandgefahr: Die extreme Hitze des Lichtbogens kann sofort brennbare Materialien in der Umgebung entzünden, etwa die Dachisolierung, Holzkonstruktionen oder die Kunststoffummantelung der Kabel selbst. Entscheidend ist die konkrete Gefährdung: Ein Lichtbogen oder eine überhitzte Verbindung kann einen Brand auslösen.
• Schäden an der Anlage: Der Lichtbogen zerstört die Steckverbinder sofort und irreparabel. Oft werden auch die Anschlussdose des Solarmoduls oder die Kabel selbst beschädigt. Solche Schäden führen zu Leistungseinbußen und teuren Reparaturen.

Stromfrei ist nicht automatisch spannungsfrei

Ein ausgeschalteter Wechselrichter und ein geöffneter DC-Trennschalter sind für Anlagenbetreiber keine Freigabe, Steckverbinder zu lösen. Die DGUV Information 203-080 unterscheidet das Abschalten, das Sichern gegen Wiedereinschalten und die Prüfung der Stromfreiheit vor dem Öffnen eines Strings. Die passende Schaltfolge, die verbleibende Spannung und die erforderlichen Schutzmaßnahmen muss eine Elektrofachkraft anhand der konkreten Anlage beurteilen.

Für Betreiber gilt: Keine Gehäuse öffnen, keine Kontakte berühren und keine Steckverbindungen probeweise lösen. Bei Schmelzspuren, ungewöhnlichem Geruch oder Fehlermeldungen einen Fachbetrieb verständigen; bei Rauch oder Brand Abstand halten und die Feuerwehr alarmieren.

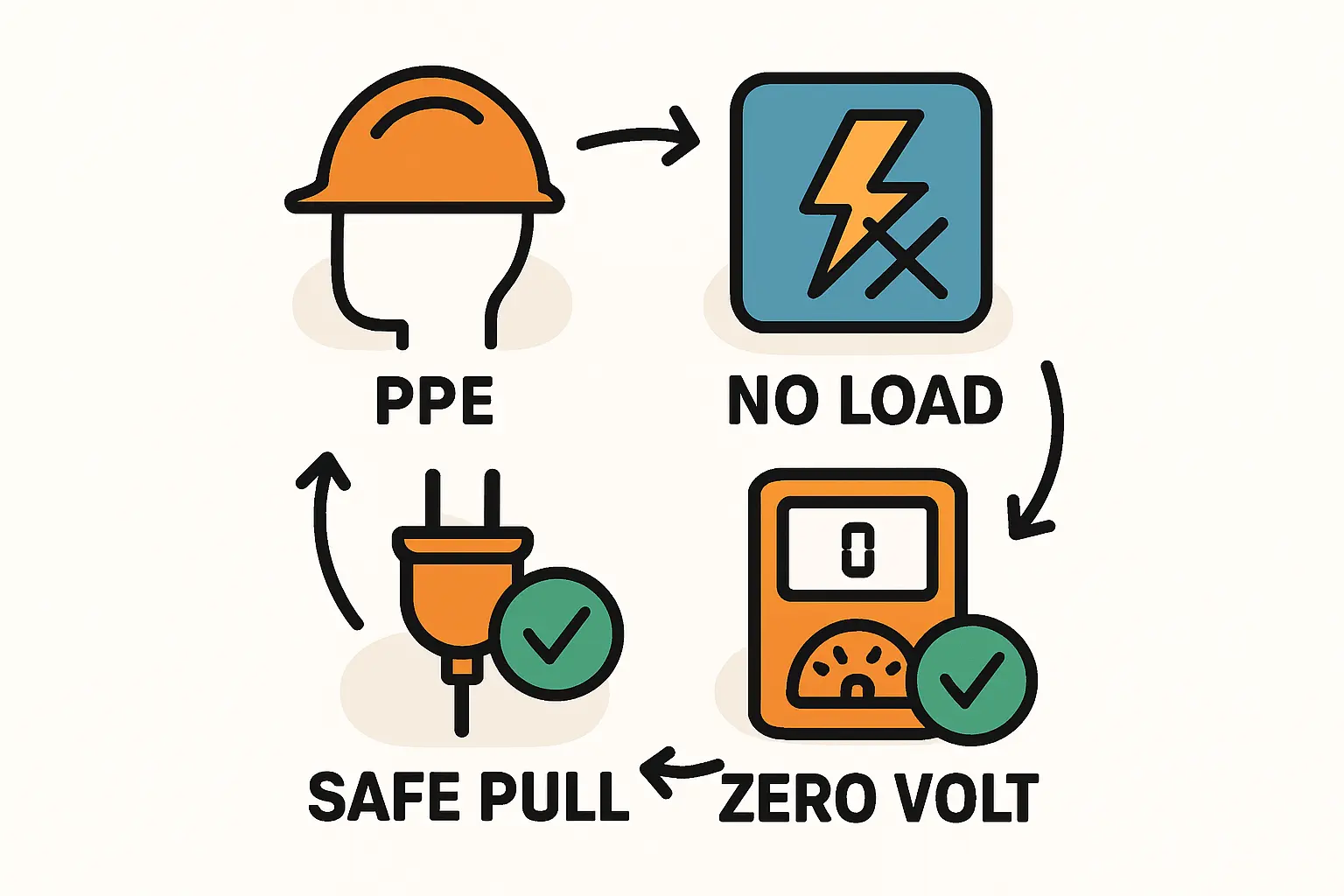

Was die Elektrofachkraft vor der Wartung prüft

Die folgende Übersicht beschreibt den Prüfauftrag an einen Fachbetrieb, keine Arbeitsanleitung für Anlagenbetreiber. Ein pauschaler Ablauf aus dem Internet ersetzt weder Herstellerunterlagen noch die Beurteilung der Anlage vor Ort.

1. Anlage nach Herstellervorgabe abschalten:
   Der DC-Lasttrennschalter trennt den Wechselrichter von der Generatorseite. Die Solarmodule und Leitungen vor dieser Trennstelle können bei Lichteinfall weiterhin Spannung führen. Das Betätigen des Schalters allein ist deshalb keine Freigabe zum Öffnen von Steckverbindungen. Eine Elektrofachkraft muss die sichere Schaltfolge festlegen, gegen Wiedereinschalten sichern und den Zustand mit geeigneten Messmitteln prüfen.

Die folgenden Schritte beschreiben, was eine Elektrofachkraft dokumentieren und prüfen muss. Sie sind keine Anleitung für Arbeiten durch Anlagenbetreiber.

DIY-Planung: Alle Faustformeln als PDF

Stringplanung, Kabelquerschnitt, Wechselrichter-Sizing: Die wichtigsten Rechenregeln als Download. Damit dir kein Fehler unterläuft.

10 Faust-Formeln für Photovoltaik

10 einfache Formeln auf einem PDF komprimiert: Alles, was Du wissen musst, in 2 Minuten komprimiert!

Jetzt anfordern!

1. Zustand prüfen:
   Die Elektrofachkraft stellt mit geeigneten Messmitteln fest, welche Teile weiterhin Spannung führen. Solarmodule können bei Licht auch dann Spannung erzeugen, wenn der Wechselrichter abgeschaltet ist.

2. Steckverbinder nach Herstellervorgabe behandeln:
   Nur freigegebene, zueinander passende Komponenten und das vorgesehene Entriegelungswerkzeug verwenden. Beschädigte Verriegelungen, Kontakte oder Dichtungen werden ersetzt, nicht weiterverwendet.

3. Wiederinbetriebnahme prüfen:
   Vor dem Einschalten werden Polarität, Verriegelung, Leitungsführung und Isolationszustand geprüft. Danach folgt die dokumentierte Schaltfolge des Herstellers.

Vorbeugung ist der beste Schutz: Die Rolle der korrekten Installation

Die Praxis zeigt: Viele Probleme, die später zu gefährlichen Situationen führen, entstehen bereits bei der Installation. Fehlerhaft gecrimpte Kontakte, die Verwendung von unpassendem Werkzeug oder das Mischen von Steckern unterschiedlicher Hersteller können zu schlechten Verbindungen führen. Die Folge ist ein erhöhter Übergangswiderstand, der zu Überhitzung und im schlimmsten Fall sogar zu einem Brand führen kann.

Achten Sie daher von Anfang an auf eine professionelle Installation und die Verwendung hochwertiger, zueinander passender Komponenten. Eine sorgfältig montierte Steckverbindung ist die beste Versicherung gegen spätere Ausfälle und Gefahren.

Häufig gestellte Fragen (FAQ)

Gilt das auch für mein Balkonkraftwerk?

Ja. Auch bei kleinen Steckersolargeräten bleibt die DC-Seite bei Licht eine elektrische Quelle. Anlagenbetreiber sollten DC-Steckverbinder weder öffnen noch trennen. Für Wartung und Austausch gelten die Herstellervorgaben und die Prüfung durch eine Elektrofachkraft.

Kann ich die Stecker nachts trennen, wenn die Sonne nicht scheint?

Nein. Auch bei wenig Licht können Module Spannung erzeugen. Weder Dunkelheit noch der DC-Trennschalter ersetzen das fachgerechte Freischalten, Sichern und Prüfen durch eine Elektrofachkraft.

Was sind MC4-Stecker überhaupt?

MC4 ist der weltweit etablierte Standard für Steckverbinder an Solarmodulen. Sie sorgen für eine wetterfeste und sichere Verbindung zwischen den Modulen sowie zwischen den Modulsträngen und dem Wechselrichter. Sie sind so konstruiert, dass die stromführenden Teile bei korrekter Verbindung berührungssicher sind.

Woran erkenne ich eine fehlerhafte Steckverbindung?

Achten Sie auf sichtbare Anzeichen wie Verfärbungen (braun oder schwarz), Schmelzspuren am Kunststoffgehäuse oder einen lockeren Sitz. Bei einer Anlagenprüfung mit einer Wärmebildkamera zeigt sich eine schlechte Verbindung durch eine deutliche Erwärmung.

Fazit: Sicherheit hat oberste Priorität

Photovoltaik ist eine sichere und äußerst zuverlässige Technologie. Damit das so bleibt, ist der sachgemäße Umgang mit der Anlagentechnik unerlässlich. Das Wissen um die Gefahr von DC-Lichtbögen ist der entscheidende Schritt, um Unfälle zu vermeiden. Für Betreiber ist die wichtigste Grenze: Nicht selbst an DC-Steckverbindungen arbeiten. Ein abgeschalteter Wechselrichter macht die Modulverkabelung bei Licht nicht automatisch spannungsfrei. Lassen Sie den Fehler und das sichere Vorgehen von einer Elektrofachkraft klären.

Für die Fehlersuche sollten Sie dem Fachbetrieb Wechselrichtertyp, Fehlercode und den Zeitpunkt der Beobachtung nennen. Machen Sie Fotos nur aus sicherer Entfernung. Lassen Sie Austauschkomponenten, Herstellerfreigabe und die abschließende Prüfung dokumentieren.

Planen Sie eine neue PV-Komplettanlage, können Sie Angebote regionaler Fachbetriebe vergleichen. Für einzelne Reparaturen oder Wartungsarbeiten ist dieser Angebotsvergleich nicht vorgesehen.
