Der DC-Lasttrennschalter: Sicherheit und Vorschriften für Ihre PV-Anlage
Stellen Sie sich vor, es ist eine Wartung an Ihrem Dach fällig oder im schlimmsten Fall muss die Feuerwehr anrücken. Der Hauptstrom ist abgeschaltet – alles scheint also sicher. Doch solange die Sonne scheint, produzieren Ihre Solarmodule weiterhin eine hohe und potenziell gefährliche Gleichspannung (DC). Genau hier kommt ein kleines, aber entscheidendes Bauteil ins Spiel: der DC-Lasttrennschalter. Er sorgt dafür, dass sich Ihre Anlage auch auf der Seite der Module sicher abschalten lässt.
In diesem Beitrag erfahren Sie, warum dieser Schalter für die Sicherheit unerlässlich ist, welche Vorgaben die VDE-Norm für seine Positionierung macht und was Sie als Betreiber einer Photovoltaikanlage darüber wissen sollten.
Was ist ein DC-Lasttrennschalter und warum ist er so wichtig?
Eine Photovoltaikanlage besteht im Wesentlichen aus zwei Stromkreisen: dem Gleichstromkreis (DC) und dem Wechselstromkreis (AC). Die [INTERNALLINK: /photovoltaik/solarmodule/ anchor: Solarmodule] auf dem Dach erzeugen Gleichstrom. Der [INTERNALLINK: /photovoltaik/wechselrichter/ anchor: Wechselrichter], meist im Keller oder Hauswirtschaftsraum montiert, wandelt diesen in den haushaltsüblichen Wechselstrom um.

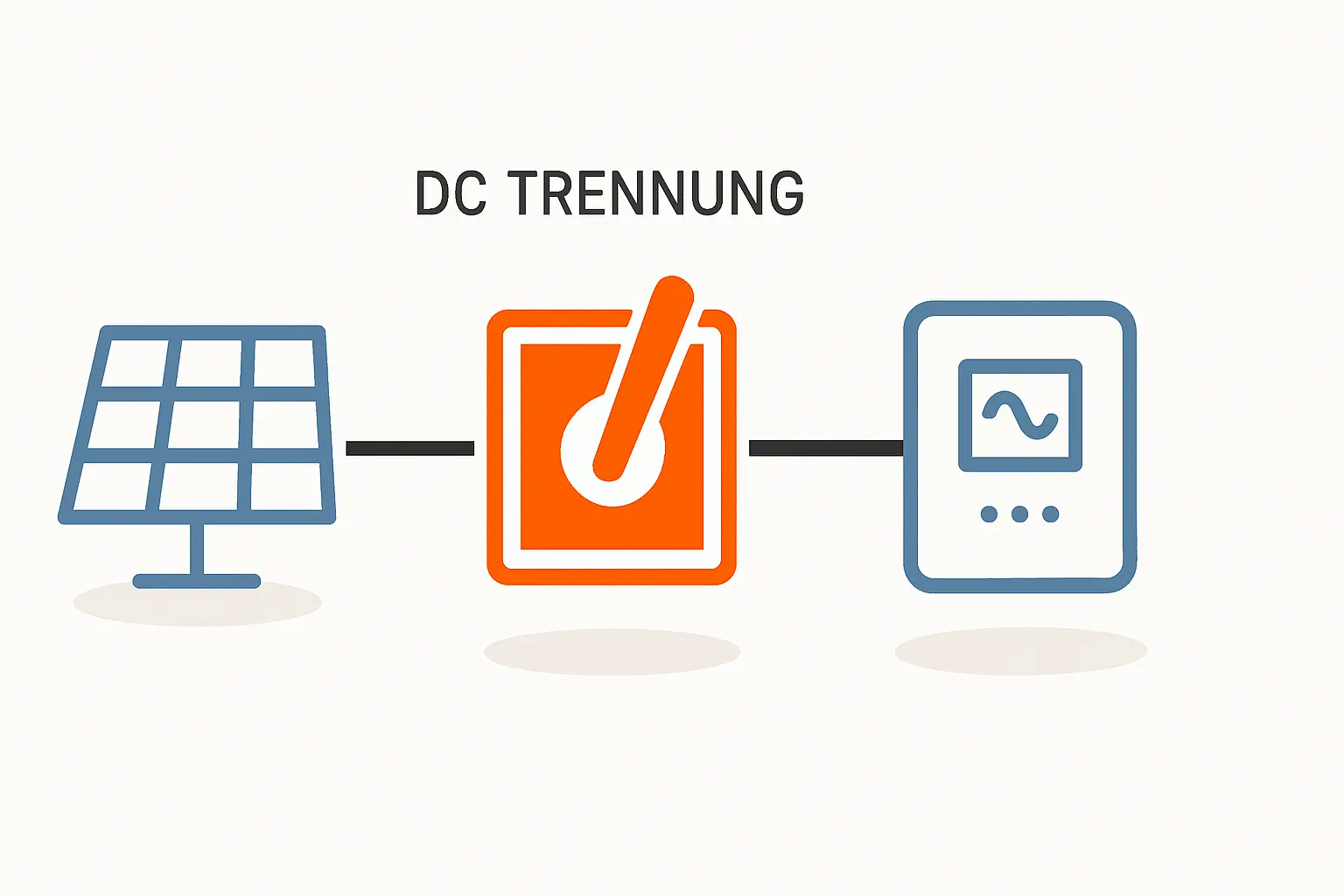

Der DC-Lasttrennschalter, oft auch DC-Freischalter genannt, hat eine einzige, aber lebenswichtige Aufgabe: Er trennt die Solarmodule physisch vom Rest der Anlage, insbesondere vom Wechselrichter. Der Grund dafür ist ebenso einfach wie entscheidend: Anders als der Wechselstrom aus der Steckdose, der bei einer Netzabschaltung verschwindet, liegt an den Solarmodulen bei Lichteinfall immer Spannung an. Ohne eine Trennvorrichtung stehen die Leitungen vom Dach bis zum Wechselrichter ständig unter Strom.
Praxisbeispiel: Ein Elektriker muss den Wechselrichter austauschen. Schaltet er nur die AC-Sicherung ab, fließt weiterhin gefährlicher Gleichstrom von den Modulen zum Gerät. Erst das Betätigen des DC-Lasttrennschalters unterbricht diesen Stromfluss und sorgt für eine sichere Arbeitsumgebung. Gleiches gilt für Wartungsarbeiten an den Modulen selbst oder für den bereits erwähnten Feuerwehreinsatz.
Unterschied AC-DC-Trennschalter
Die VDE-Norm: Klare Regeln für die Platzierung
Die Sicherheit von Personen und Anlagen hat oberste Priorität. Deshalb definiert die Anwendungsregel VDE-AR-N 4105 die technischen Mindestanforderungen für den Anschluss und Betrieb von Erzeugungsanlagen am Niederspannungsnetz. Ein zentraler Punkt dieser Norm ist die Forderung nach einer „Einrichtung zum Trennen der DC-Stromkreise“.
Die wichtigste Vorgabe betrifft die Positionierung des Schalters:
- Er muss sich in unmittelbarer Nähe des Wechselrichters befinden.
- Er muss jederzeit leicht zugänglich sein.
Diese Regelung stellt sicher, dass Servicetechniker oder Rettungskräfte den Schalter im Bedarfsfall schnell und ungehindert betätigen können.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 1000 Watt 800 Watt - 2,7 kWh
Ab 1.299,00 €Typische Installationsorte in der Praxis:
- Im Wechselrichter integriert: Viele moderne Wechselrichter haben bereits einen DC-Trennschalter fest verbaut. Dies ist die gängigste und eleganteste Lösung, sofern der Wechselrichter selbst an einem gut zugänglichen Ort wie dem Hauswirtschaftsraum oder einem aufgeräumten Keller installiert ist.
- In einem externen Gehäuse: Befindet sich der Wechselrichter an einem schwer zugänglichen Ort, zum Beispiel auf einem unerschlossenen Dachboden, muss ein zusätzlicher, externer DC-Trennschalter an einem leicht erreichbaren Punkt installiert werden (z. B. im Flur unter der Dachbodenluke).
DC-Lasttrennschalter Positionierung
Die Erfahrung zeigt, dass die meisten Installateure bei Einfamilienhäusern die Lösung mit dem integrierten Schalter bevorzugen, da sie kostengünstiger und weniger aufwendig ist. Daher ist es entscheidend, den Standort des Wechselrichters bereits im Vorfeld sorgfältig zu planen.
DC-Lasttrennschalter vs. Feuerwehrschalter: Ein wichtiger Unterschied
Oft werden die Begriffe DC-Lasttrennschalter und Feuerwehrschalter synonym verwendet, was aber nicht korrekt ist.
- Ein DC-Lasttrennschalter ist eine manuell zu bedienende Vorrichtung direkt am oder neben dem Wechselrichter. Er dient primär der Sicherheit bei Wartungs- und Reparaturarbeiten.
- Ein Feuerwehrschalter ist eine erweiterte Sicherheitseinrichtung, die eine Fernabschaltung der DC-Leitungen ermöglicht. Meist wird ein Not-Aus-Schalter im Erdgeschoss (z. B. neben dem Zählerschrank) installiert, mit dem die Feuerwehr die gesamte [INTERNAL_LINK: /photovoltaik/komplettanlage/ anchor: PV-Anlage] spannungsfrei schalten kann, ohne das Gebäude betreten zu müssen.
Für private Photovoltaikanlagen auf Einfamilienhäusern ist ein Feuerwehrschalter in der Regel keine Pflicht, kann aber in bestimmten Fällen (z. B. bei sehr großen oder komplexen Anlagen) sinnvoll sein. Der normgerecht installierte DC-Lasttrennschalter ist hingegen immer vorgeschrieben.
Worauf Sie bei der Auswahl und Installation achten sollten
Auch wenn Sie die Installation einem Fachbetrieb überlassen, ist es gut, die wesentlichen Qualitäts- und Sicherheitsmerkmale zu kennen.
- Kennzeichnung: Der Schalter oder die Schaltvorrichtung am Wechselrichter muss klar und dauerhaft als „DC-Trenneinrichtung“ gekennzeichnet sein. So ist im Ernstfall sofort ersichtlich, welche Funktion er hat.
- Auslegung: Der Schalter muss für die hohen Gleichspannungen und -ströme Ihrer Anlage ausgelegt sein. Ein typischer Wert für eine 10-kWp-Anlage liegt bei bis zu 1000 Volt DC. Ein ungeeigneter Schalter könnte beim Abschalten unter Last einen gefährlichen Lichtbogen erzeugen.
- Fachgerechte Installation: Die Montage und der Anschluss des DC-Lasttrennschalters sind Arbeiten an elektrischen Anlagen unter Hochspannung. Diese Arbeiten dürfen ausschließlich von einer qualifizierten Elektrofachkraft durchgeführt werden.
Eine korrekt installierte Sicherheitstechnik ist die Grundlage für einen über Jahrzehnte zuverlässigen und sicheren Betrieb.
Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets
5000 Watt Photovoltaikanlagen inkl. 5,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial
5.299,00 €Häufige Fragen zum DC-Lasttrennschalter (FAQ)
Ist ein DC-Lasttrennschalter Pflicht?
Ja, für alle an das öffentliche Netz angeschlossenen Photovoltaikanlagen ist eine DC-Trennvorrichtung gemäß der Norm VDE-AR-N 4105 in Deutschland zwingend vorgeschrieben.
Wo genau muss der Schalter montiert werden?
Er muss leicht zugänglich und in unmittelbarer Nähe des Wechselrichters platziert sein. Ist der Wechselrichter selbst schwer erreichbar, muss ein externer Schalter an einem zugänglichen Ort installiert werden.
Mein Wechselrichter hat bereits einen Schalter. Reicht der aus?
In den meisten Fällen ja. Wenn der im Wechselrichter integrierte DC-Schalter die VDE-Vorgaben erfüllt und der Wechselrichter gut zugänglich ist, ist keine zusätzliche Vorrichtung nötig. Dies prüft Ihr Installateur bei der Montage.
Was passiert, wenn ich keinen DC-Lasttrennschalter habe?
Ohne eine normgerechte DC-Trennvorrichtung erhalten Sie keine Genehmigung vom Netzbetreiber, um Ihre Anlage anzuschließen. Zudem stellt eine solche Anlage ein erhebliches Sicherheitsrisiko dar und kann im Schadensfall zu Problemen mit der Versicherung führen.
Wie oft muss der Schalter gewartet werden?
Der Schalter selbst ist wartungsarm. Seine Funktion sollte jedoch im Rahmen der regelmäßigen [INTERNAL_LINK: /photovoltaik/wartung/ anchor: Wartung einer PV-Anlage] von einem Fachmann überprüft werden.
Fazit: Ein kleines Bauteil mit großer Wirkung für Ihre Sicherheit
Der DC-Lasttrennschalter ist mehr als nur eine technische Vorschrift. Er ist eine unverzichtbare Sicherheitskomponente, die Sie, Ihre Familie, Handwerker und Rettungskräfte vor den Gefahren des Gleichstroms schützt. Achten Sie deshalb bei der Planung Ihrer Anlage gemeinsam mit Ihrem Fachbetrieb darauf, dass die Platzierung des Wechselrichters und somit auch des DC-Trennschalters von Anfang an gut durchdacht und normgerecht ist.
