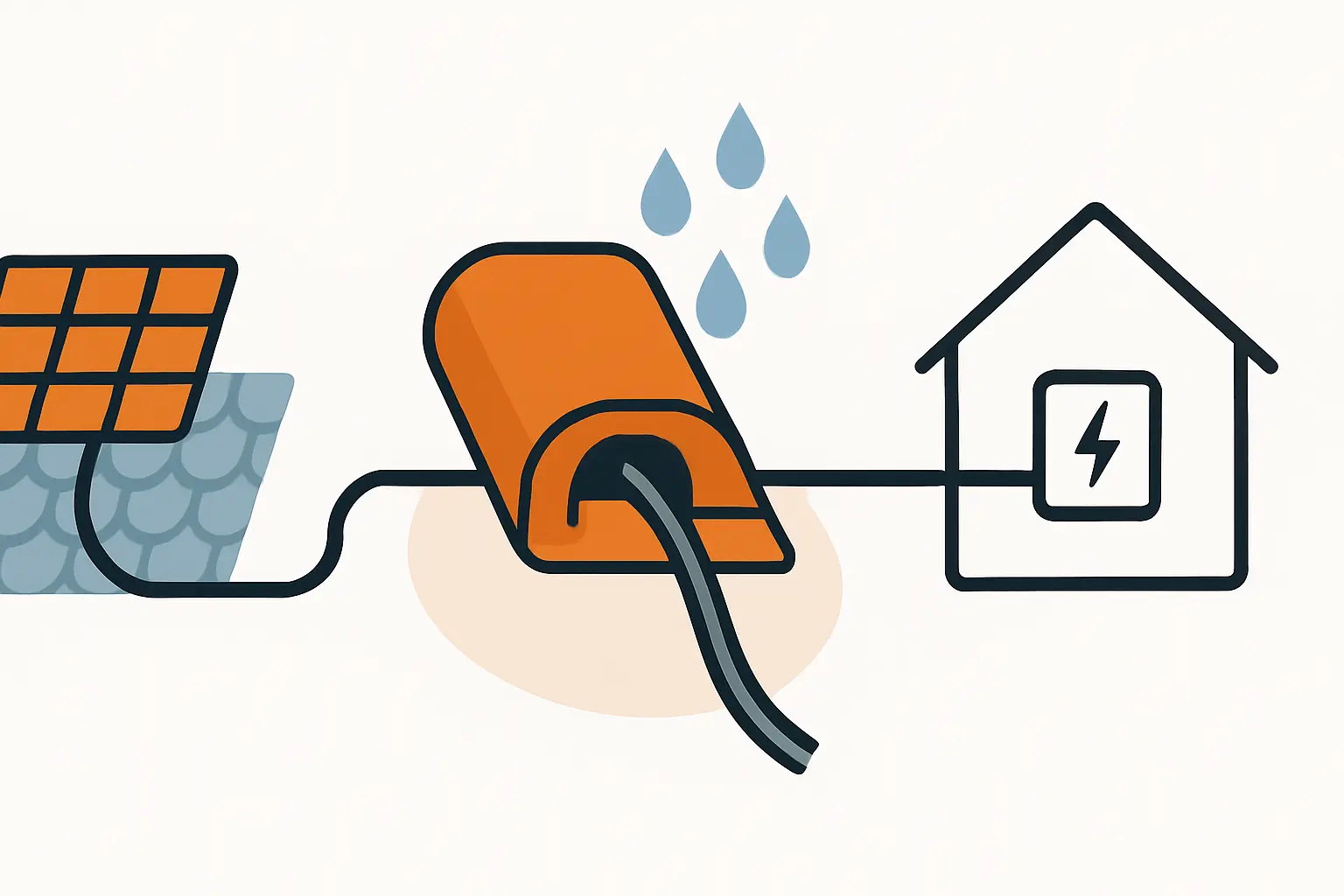

Dachdurchführung für Solarkabel: Wie die Kabel wasserdicht und sicher ins Haus geführt werden
Die Solarmodule sind auf dem Dach montiert – doch wie gelangt der erzeugte Strom sicher ins Haus zum Wechselrichter? Diese Verbindung zwischen Dach und Haus – die sogenannte Dachdurchführung – ist ein kritischer Punkt bei jeder Photovoltaik-Installation. Eine unsachgemäße Ausführung gehört zu den häufigsten Ursachen für teure Bauschäden. Hier erfahren Sie, wie eine professionelle Dachdurchführung für Solarkabel aussieht und warum sie für den langfristigen Schutz Ihres Hauses unerlässlich ist.
Warum eine fachgerechte Dachdurchführung kein Detail, sondern eine Notwendigkeit ist
Stellen Sie sich vor, die Solarkabel werden einfach unter einem Dachziegel hindurchgequetscht oder durch ein notdürftig abgedichtetes Loch geführt. Anfangs mag das funktionieren. Doch über die Jahre wirken Witterungseinflüsse wie Regen, Schnee und UV-Strahlung auf diese Schwachstelle ein. Die Folge: Wasser dringt in die Dachkonstruktion ein. Das kann zu Schimmelbildung, Schäden an der Dämmung und im schlimmsten Fall zu einer Beeinträchtigung der Bausubstanz führen.
Eine professionelle Dachdurchführung ist darauf ausgelegt, genau das über die gesamte Lebensdauer der Anlage – also 20 Jahre und mehr – zu verhindern. Sie folgt strengen Normen wie der DIN 18531 für Dachabdichtungen und den Fachregeln des Zentralverbands des Deutschen Dachdeckerhandwerks (ZVDH).
Erfahrungsgemäß ist die Reparatur eines Wasserschadens um ein Vielfaches teurer als die einmalige Investition in eine fachgerechte Lösung. Die korrekte Planung der Kabelführung ist daher ein zentraler Bestandteil, wenn Sie eine Photovoltaik-Anlage planen. Bei diesem Punkt Kompromisse einzugehen, wäre falsche Sparsamkeit, zumal die Kosten für eine gute Dachdurchführung nur einen Bruchteil der Gesamtkosten einer Photovoltaikanlage ausmachen.
Professionelle Lösungen für die wasserdichte Kabelführung
Für eine sichere und dauerhaft dichte Durchführung der Solar-Kabel gibt es bewährte Systeme, die sich je nach Dacheindeckung unterscheiden. Die Wahl der richtigen Methode ist dabei für eine langlebige Abdichtung entscheidend.
Solardurchgangsziegel: Die elegante und sichere Lösung
Für Ziegeldächer sind spezielle Solardurchgangsziegel oder -dachsteine die erste Wahl. Dabei handelt es sich um einen Ziegel, der exakt zum Modell Ihrer restlichen Dacheindeckung passt, aber über eine integrierte und wetterfeste Öffnung zur Kabeldurchführung verfügt.
Vorteile:
- Perfekte Passform: Der Ziegel fügt sich nahtlos in die Dacheindeckung ein und erhält die Regensicherheit des Daches.
- Hohe Langlebigkeit: Das Material (Ton oder Beton) ist genauso witterungs- und UV-beständig wie die übrigen Dachziegel.
- Professionelle Optik: Die Kabelführung ist sauber und unauffällig.
Für ein typisches Einfamilienhaus mit Ziegeldach ist diese Variante die von Fachbetrieben am häufigsten empfohlene Methode, da sie maximale Sicherheit bietet.
Dichtmanschetten und Klebeflansche: Flexible Alternativen
Bei Flachdächern (z. B. mit Bitumen- oder Folienabdichtung) oder Dächern aus Trapezblech kommen flexible Dichtmanschetten zum Einsatz. Diese bestehen aus einem witterungsbeständigen Material wie EPDM-Kautschuk und werden fest mit der Dachhaut verklebt oder verschweißt. Der Flansch der Manschette stellt eine großflächige, wasserdichte Verbindung her, während die Öffnung die Kabel eng und sicher umschließt.
Vorteile:
- Hohe Flexibilität: Gleichen Bewegungen des Baukörpers aus, ohne undicht zu werden.
- Vielseitig einsetzbar: Eignen sich für verschiedene Untergründe wie Metall, Bitumen oder Kunststoffbahnen.
- Zuverlässige Abdichtung: Fachmännisch verarbeitet, bieten sie eine dauerhaft dichte Lösung.
Ein typisches Anwendungsszenario ist die Installation einer PV-Anlage auf einem Garagenflachdach. Hier sind hochwertige Klebemanschetten die Standardlösung.
Leerrohre und Lüfterziegel: Bestehende Wege nutzen
In manchen Fällen lassen sich bereits vorhandene Dachdurchdringungen nutzen, um die Kabel ins Haus zu führen. Ein ungenutzter Schornsteinzug oder ein vorhandener Lüfterziegel können sich dafür eignen.
Vorteile:
- Kein neuer Eingriff: Die empfindliche Dachhaut muss nicht geöffnet werden.
Allerdings muss im Vorfeld sorgfältig geprüft werden, ob sich der vorhandene Weg eignet. Wichtig ist, dass die Kabel vor mechanischer Belastung geschützt sind und die Öffnung nachträglich absolut dicht gegen Regen und Flugschnee verschlossen wird.
Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher
Anker SOLIX Solarbank 3 E2700 Pro Balkonkraftwerk Speicher Set 1000 Watt 800 Watt - 2,7 kWh
Ab 1.299,00 €Worauf Sie bei der Auswahl und Installation achten sollten
Die Entscheidung für die richtige Dachdurchführung hängt von mehreren Faktoren ab.
- Materialkompatibilität: Die gewählte Lösung muss exakt zu Ihrer Dacheindeckung passen. Ein Ziegel für ein Betondach passt nicht auf ein Tondach und umgekehrt.
- Anzahl der Kabel: Die Öffnung muss groß genug sein, um alle benötigten DC-Kabel (meist zwei pro Modulstrang) sowie eventuell ein Erdungskabel aufzunehmen. Sinnvoll ist hier eine vorausschauende Planung, die eine spätere Erweiterung der Anlage mitdenkt.
- Professionelle Ausführung: Die Installation einer Dachdurchführung ist eine Arbeit für qualifizierte Dachdecker oder erfahrene Solarinstallateure. Nur sie gewährleisten, dass alle Anschlüsse an die Unterdeckbahn und die Dacheindeckung fachgerecht ausgeführt werden, sodass auch die Herstellergarantie erhalten bleibt.
Häufig gestellte Fragen (FAQ) zur Dachdurchführung
Kann ich die Dachdurchführung selbst machen?
Davon ist dringend abzuraten. Arbeiten an der Dachhaut erfordern Fachwissen. Fehler können zu Undichtigkeiten führen, die oft erst spät bemerkt werden. Zudem erlischt bei unsachgemäßen Eingriffen die Gewährleistung des Dachdeckers und möglicherweise auch Ihr Versicherungsschutz.
Was kostet eine professionelle Dachdurchführung?
Die reinen Materialkosten für einen Solardurchgangsziegel oder eine hochwertige Manschette liegen je nach Hersteller zwischen 50 und 150 Euro. Inklusive der fachgerechten Montage im Rahmen der PV-Installation sollten Sie mit Kosten von etwa 150 bis 350 Euro rechnen. Diese kleine Investition sichert den Wert Ihrer Immobilie.
Wie viele Kabel müssen durch das Dach geführt werden?
Das hängt von der Anlagenkonfiguration ab. Üblicherweise werden die Solarmodule zu sogenannten Strings in Reihe geschaltet. Pro String führen zwei Kabel (Plus und Minus) zum Wechselrichter. Bei einer typischen Einfamilienhausanlage sind das meist zwei Strings, also vier Kabel.
Muss die Dachdurchführung gewartet werden?
Eine professionell installierte Dachdurchführung ist wartungsfrei. Sie sollte jedoch im Rahmen einer regelmäßigen Sichtprüfung des Daches, zum Beispiel alle paar Jahre, auf äußerliche Unversehrtheit kontrolliert werden.
Fazit: Ein kleines Detail mit großer Wirkung
Die Dachdurchführung für Solarkabel mag unscheinbar wirken, doch sie ist eine der kritischsten Komponenten für die Langlebigkeit und Sicherheit Ihrer Photovoltaikanlage und Ihres Hauses. Eine fachgerecht installierte Lösung schützt Ihre Investition zuverlässig vor Witterungseinflüssen und beugt teuren Folgeschäden vor. Bei Photovoltaik.info legen wir Wert darauf, dass alle Aspekte einer Anlage, von den Modulen bis zur Kabelführung, höchsten Qualitätsstandards entsprechen. Sparen Sie nicht an dieser Stelle – es zahlt sich langfristig immer aus.
