Ein Stromausfall kommt immer ungelegen

Doch Sie sind vorbereitet: Sie besitzen eine Photovoltaikanlage mit einem modernen Stromspeicher. Während die Nachbarschaft im Dunkeln sitzt, sollte bei Ihnen alles weiterlaufen – so die Theorie. Die Realität sieht oft anders aus. Plötzlich ist auch bei Ihnen der Strom weg, obwohl der Akku voll ist. Der Grund: Es fehlt eine kleine, aber entscheidende Komponente: die automatische Umschalteinrichtung, oft auch Netzumschaltbox genannt.

Dieses Bauteil ist der Schlüssel, der aus einer reinen Solaranlage zur Kostensenkung ein echtes und sicheres Notstromsystem macht. Es ist keine optionale Ergänzung, sondern in vielen Fällen eine technische und gesetzliche Notwendigkeit. Dieser Artikel erklärt, wie die Box funktioniert, beleuchtet die gesetzlichen Vorgaben und hilft Ihnen zu entscheiden, ob Sie eine solche Einrichtung für Ihr System benötigen.

Der entscheidende Unterschied: Notstrom ist nicht gleich Ersatzstrom

Um die Rolle der Netzumschaltbox zu verstehen, muss man zwei Begriffe klar voneinander trennen. Viele PV-Anlagen mit Speicher werden als „notstromfähig“ beworben. Das bedeutet oft nur, dass der Wechselrichter eine einzelne Steckdose besitzt, die bei einem Stromausfall manuell mit einem Verlängerungskabel genutzt werden kann. Das ist eine Notlösung, um vielleicht ein Handy zu laden oder eine Lampe zu betreiben.

Echter Ersatzstrom hingegen bedeutet, dass Ihr Haus bei einem Netzausfall nahtlos weiterversorgt wird. Ausgewählte oder sogar alle Stromkreise im Haus funktionieren wie gewohnt weiter, gespeist aus Ihrem Batteriespeicher und der PV-Anlage. Und genau für diesen Übergang vom öffentlichen Netz zu Ihrem privaten Inselnetz ist die Netzumschaltbox zuständig.

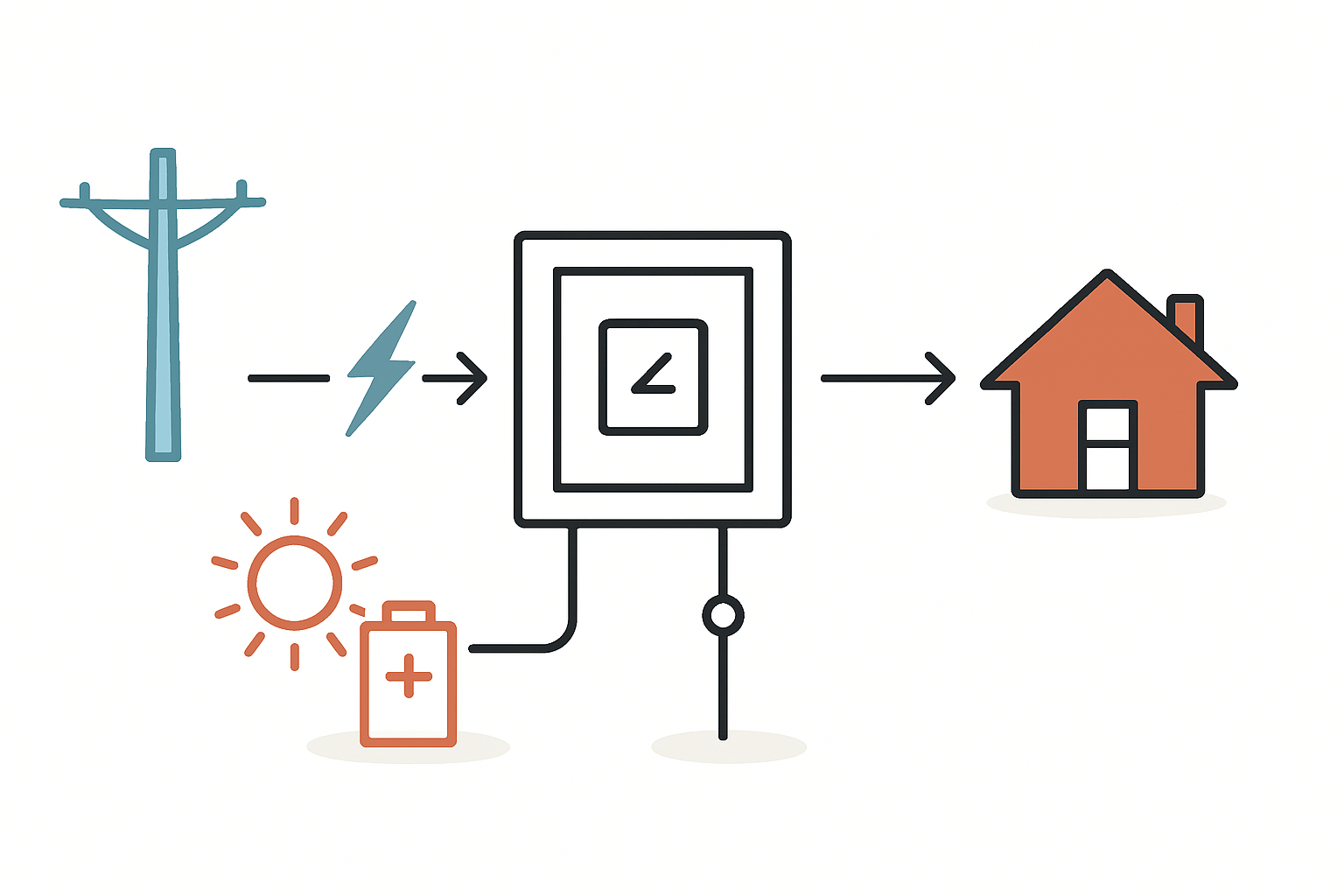

Wie funktioniert eine automatische Umschalteinrichtung?

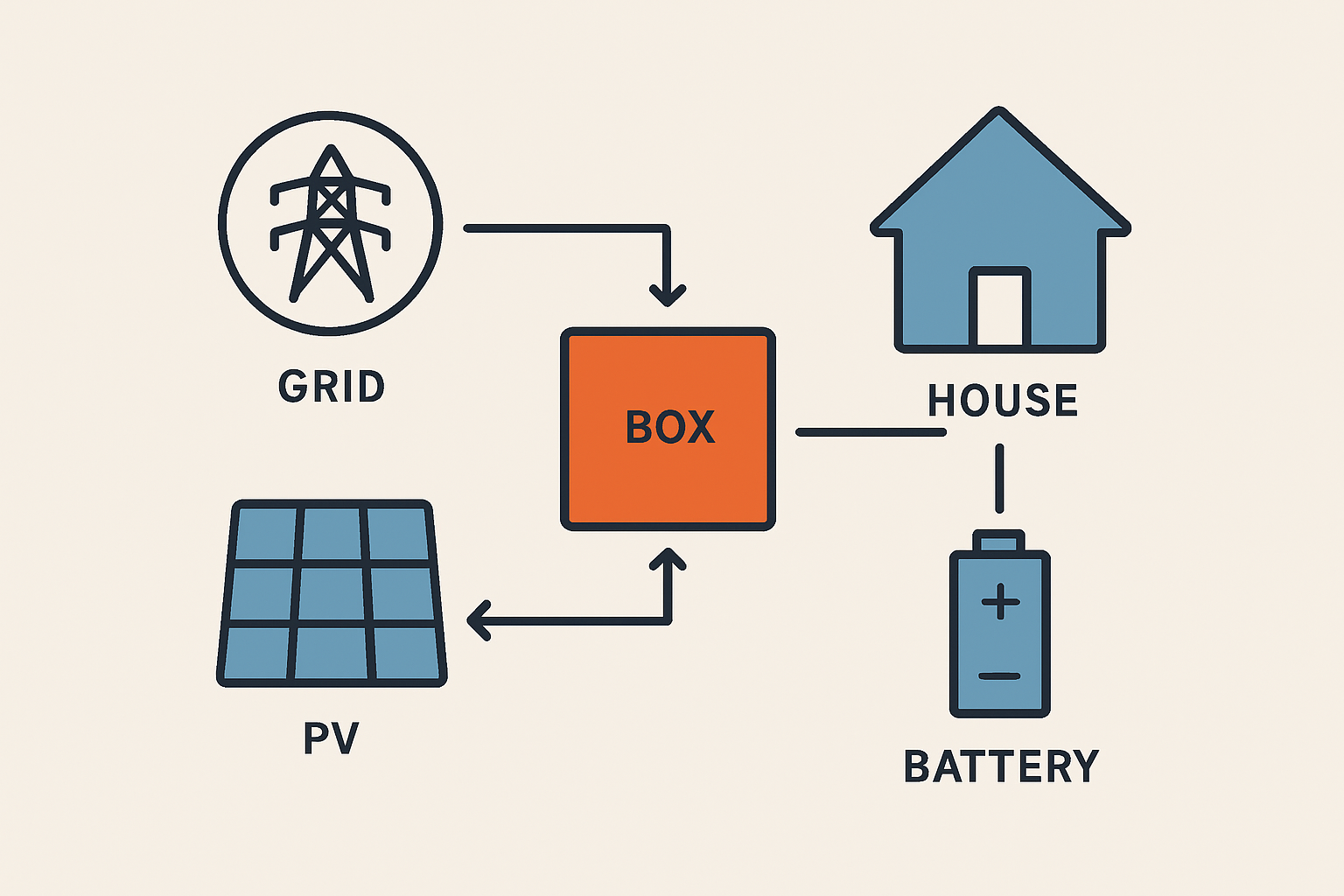

Stellen Sie sich die Netzumschaltbox als einen intelligenten Weichensteller für Ihren Haushaltsstrom vor. Ihre Hauptaufgabe: Sie verbindet Ihr Hausnetz mit dem öffentlichen Stromnetz – oder trennt es komplett davon, um es an Ihre eigene Stromquelle (Wechselrichter und Speicher) anzuschließen.

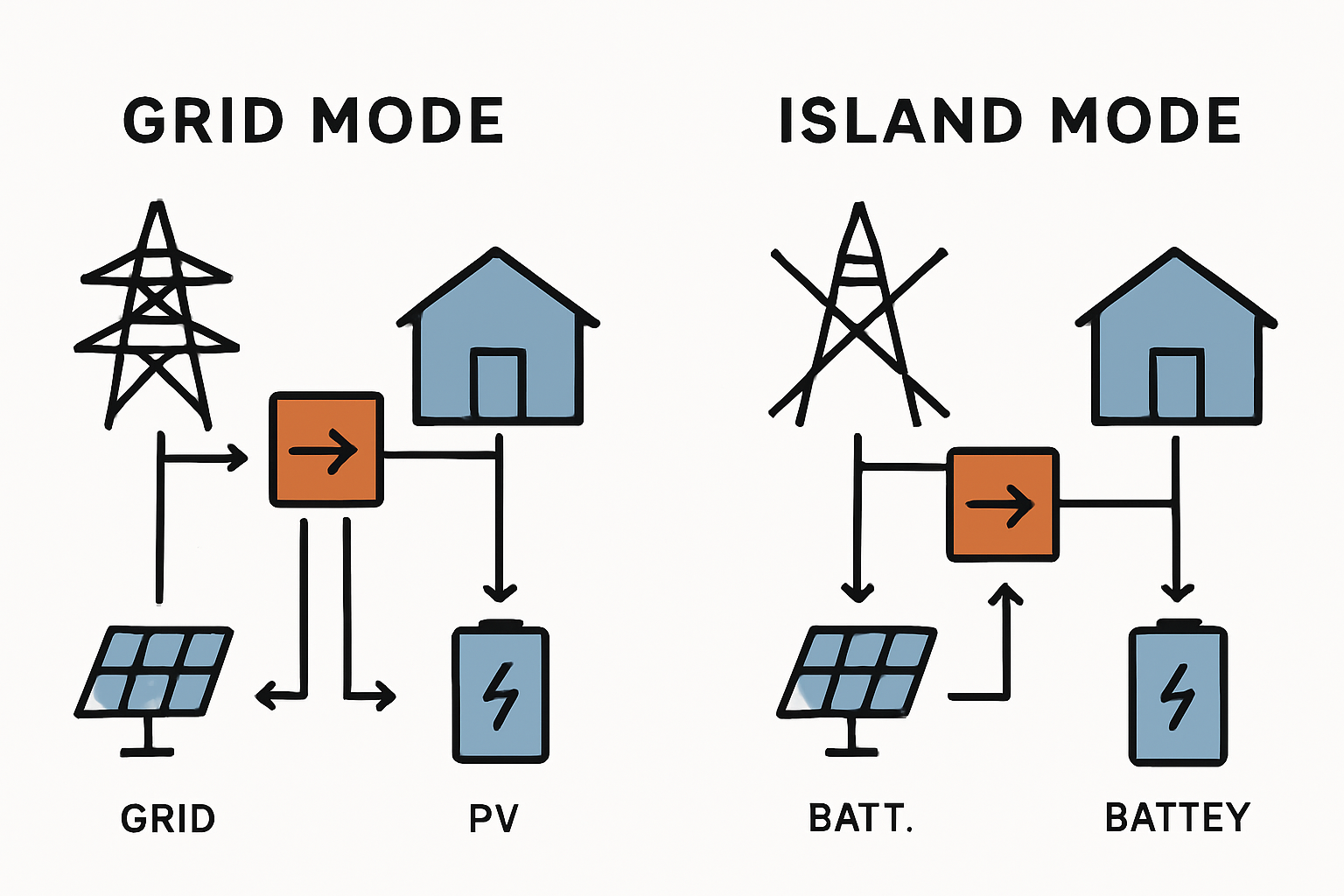

1. Normalbetrieb (Netzparallelbetrieb)

Im Alltag ist Ihr Haus mit dem öffentlichen Stromnetz verbunden. Ihre PV-Anlage produziert Strom, den Sie direkt verbrauchen. Überschüssige Energie lädt Ihren Speicher oder wird ins Netz eingespeist. Die Netzumschaltbox ist in diesem Zustand quasi passiv und sorgt für eine stabile Verbindung zum öffentlichen Netz.

2. Stromausfall (Ersatzstrombetrieb)

Fällt das öffentliche Netz aus, passiert Folgendes in Sekundenbruchteilen:

• Erkennung: Die Netzumschaltbox registriert den Spannungsabfall im öffentlichen Netz.
• Allpolige Trennung: Sie trennt Ihr Hausnetz sofort und physisch vom öffentlichen Stromnetz. Dieser Schritt ist der wichtigste und sicherheitsrelevanteste.
• Signal an den Wechselrichter: Die Box signalisiert dem Wechselrichter, dass er nun die Stromversorgung übernehmen und ein eigenes, stabiles Inselnetz aufbauen soll.
• Versorgung: Der Wechselrichter nutzt die Energie aus dem Batteriespeicher und den Solarmodulen, um Ihr Haus mit Strom zu versorgen.

Sobald das öffentliche Netz wieder stabil ist, kehrt die Box den Prozess um. Sie synchronisiert Ihr Inselnetz mit dem öffentlichen Netz und schaltet dann sicher zurück.

Warum ist die Netztrennung gesetzlich vorgeschrieben?

Die automatische und vor allem vollständige Trennung vom öffentlichen Netz ist keine Komfortfunktion, sondern eine zwingende Sicherheitsvorschrift. Der Grund ist der Schutz von Menschenleben.

Wenn Techniker des Netzbetreibers an einer vermeintlich stromlosen Leitung arbeiten, um den Fehler zu beheben, darf unter keinen Umständen Strom aus Ihrem Haus zurück ins Netz fließen. Diese sogenannte Rückspeisung würde die Leitung wieder unter Spannung setzen und könnte für die Techniker tödlich enden.

Aus diesem Grund schreibt die in Deutschland geltende Anwendungsregel VDE-AR-N 4105 vor, dass jede Anlage, die bei einem Stromausfall ein Gebäude weiterversorgen soll, über eine „selbsttätige Freischalteinrichtung“ verfügen muss. Die Netzumschaltbox erfüllt genau diese Funktion. Ohne eine solche zertifizierte Einrichtung wäre der Betrieb einer Ersatzstromversorgung nicht nur illegal, sondern auch lebensgefährlich.

Wann benötigen Sie eine Netzumschaltbox? Eine Entscheidungshilfe

Ob Sie eine Netzumschaltbox brauchen, hängt ausschließlich von Ihren persönlichen Anforderungen an die Versorgungssicherheit ab.

Szenario 1: Sie möchten nur Stromkosten sparen.

Ihr Hauptziel ist es, so viel Solarstrom wie möglich selbst zu verbrauchen und Ihre Stromrechnung zu senken. Ein Stromausfall ist für Sie ein seltenes Ärgernis, aber kein kritisches Problem.

• Ihre Lösung: Eine Standard-PV-Anlage mit Speicher ohne Ersatzstromfunktion.
• Fazit: Sie benötigen keine Netzumschaltbox.

Szenario 2: Sie möchten bei Stromausfall die wichtigsten Geräte versorgen.

Ihnen ist es wichtig, dass bei einem Ausfall zumindest die Lichter, der Kühlschrank, die Heizungssteuerung und das Internet weiterlaufen. Eine Grundversorgung ist für Sie essenziell.

• Ihre Lösung: Eine PV-Anlage mit einem ersatzstromfähigen Wechselrichter, einem ausreichend großen Speicher und einer Netzumschaltbox. Die versorgten Stromkreise werden gezielt ausgewählt und an den Ersatzstromausgang angeschlossen.
• Fazit: Sie benötigen zwingend eine Netzumschaltbox.

Szenario 3: Sie streben maximale Unabhängigkeit an.

Sie möchten, dass Ihr gesamtes Haus auch bei einem längeren Stromausfall möglichst uneingeschränkt funktioniert. Versorgungssicherheit hat für Sie höchste Priorität.

• Ihre Lösung: Eine leistungsstarke, oft 3-phasige PV-Anlage mit großem Speicher und einer 3-phasigen Netzumschaltbox, die das gesamte Hausnetz versorgen kann.
• Fazit: Sie benötigen eine leistungsstarke, 3-phasige Netzumschaltbox.

Was bedeutet das für Ihre Kaufentscheidung?

Die Fähigkeit zur echten Ersatzstromversorgung ist keine Eigenschaft, die man später einfach „dazukauft“. Sie muss von Anfang an als System geplant werden. Die Angabe „ersatzstromfähig“ auf dem Datenblatt eines Wechselrichters bedeutet nicht automatisch, dass das System ohne Weiteres funktioniert.

Die Netzumschaltbox, der Wechselrichter und der Speicher müssen perfekt aufeinander abgestimmt sein. Aus diesem Grund sind vorkonfigurierte PV-Anlagen-Kits mit Speicher eine sinnvolle Lösung. Diese Systeme gewährleisten, dass alle Komponenten für eine zuverlässige und sichere Ersatzstromversorgung kompatibel sind. Eine Nachrüstung ist oft komplizierter und teurer als die direkte Planung.

Häufige Fragen zur Netzumschaltbox (FAQ)

Kann ich eine Netzumschaltbox selbst installieren?

Während viele Komponenten einer DIY-PV-Anlage von technisch versierten Personen selbst montiert werden können, muss der Anschluss der Netzumschaltbox an die Hausverteilung (Sicherungskasten) zwingend von einer zertifizierten Elektrofachkraft durchgeführt werden. Hier geht es um die Sicherheit Ihrer Hauselektrik und die Einhaltung der gesetzlichen Vorschriften.

Wie schnell schaltet die Box um?

Moderne Umschalteinrichtungen arbeiten im Bereich von Millisekunden. Für die meisten Haushaltsgeräte wie Lampen oder Kühlschränke ist die Umschaltung nicht spürbar. Empfindliche Elektronik wie Computer kann jedoch kurz neu starten. Für eine absolut unterbrechungsfreie Versorgung (USV) sind spezielle Zusatzgeräte notwendig.

Ist eine Netzumschaltbox in jedem PV-Speicher enthalten?

Nein, definitiv nicht. Sie ist ein separates Bauteil und nur in Systemen enthalten, die explizit für den Ersatzstrombetrieb ausgelegt sind. Standard-Speichersysteme zur reinen Eigenverbrauchsoptimierung besitzen keine solche Funktion.

Was ist der Unterschied zu einem Notstrom-Ausgang am Wechselrichter?

Einige Wechselrichter bieten eine einzelne Steckdose, die bei einem Stromausfall Strom liefert. Diese versorgt aber nicht die Stromkreise im Haus. Sie müssten Geräte per Verlängerungskabel direkt anstecken. Die Netzumschaltbox hingegen integriert die Ersatzstromversorgung nahtlos in Ihre bestehende Hausinstallation.

Eine Netzumschaltbox ist mehr als nur ein technisches Detail. Sie ist die sicherheitsrelevante und gesetzlich vorgeschriebene Komponente, die aus einer PV-Anlage mit Speicher eine echte Versicherung gegen Stromausfälle macht. Die Entscheidung dafür oder dagegen hängt direkt von Ihrem Wunsch nach Unabhängigkeit und Versorgungssicherheit ab.

Wenn Sie eine zuverlässige Ersatzstromversorgung von Anfang an richtig planen möchten, sind Komplettsysteme die sicherste Wahl. So ist gewährleistet, dass alle Bauteile perfekt aufeinander abgestimmt sind und die gesetzlichen Anforderungen erfüllen.

Finden Sie hier passende DIY-PV-Anlagen mit Speicher und Ersatzstromfunktion, die bereits für diese Anwendung optimiert sind.
