2 MPP-Tracker optimal nutzen: So maximieren Sie den Ertrag bei Teilverschattung oder Ost-West-Ausrichtung

2 MPP-Tracker optimal nutzen: So maximieren Sie den Ertrag bei Teilverschattung oder Ost-West-Ausrichtung

Viele Interessenten für eine stehen vor einem bekannten Problem: Das eigene Dach entspricht nicht der Idealvorstellung – einem unverschatteten, perfekt nach Süden ausgerichteten Hang. Stattdessen gibt es Gauben, einen Schornstein, der zeitweise Schatten wirft, oder das Dach ist nach Ost-West ausgerichtet.

Da stellt sich schnell die Frage, ob sich eine unter diesen Bedingungen überhaupt rechnet.

Die Antwort ist klar: Ja, denn moderne Technik löst genau diese Herausforderungen. Der Schlüssel liegt nicht allein in den Solarmodulen, sondern in der intelligenten Steuerung durch den Wechselrichter. Ein Wechselrichter mit zwei unabhängigen MPP-Trackern, wie der Growatt MOD 10 KTL3-XH, ist speziell dafür konzipiert, auch auf komplexen Dächern das Maximum an Energie zu ernten.

Dieser Artikel erklärt Ihnen, wie diese Technologie funktioniert und warum sie für Ihre Situation die entscheidende Komponente sein kann.

Die Herausforderung: Ost-West-Dächer und Verschattung

Um die Lösung zu verstehen, werfen wir zunächst einen Blick auf das Problem. Traditionelle PV-Anlagen verbinden alle Module in einer einzigen Kette, einem „String“, die an einen einzigen Eingang am Wechselrichter angeschlossen ist. Das führt zu einem systemweiten Problem, das oft als „Lichterketteneffekt“ bezeichnet wird.

Wenn nur ein einziges Modul in diesem String durch einen Schornstein, einen Baum oder eine Gaube verschattet wird, sinkt dessen Leistung drastisch. Da alle Module in Reihe geschaltet sind, zieht dieses eine schwache Modul die Leistung des gesamten Strings nach unten.

Dasselbe passiert bei einer Ost-West-Ausrichtung am Vormittag: Die West-Module sind noch komplett im Schatten, während die Ost-Module bereits volle Leistung bringen könnten. In einem einzelnen String würde die unproduktive Westseite die produktive Ostseite ausbremsen. Das Ergebnis ist ein erheblicher Ertragsverlust.

Auch wenn eine Ost-West- im Vergleich zu einer reinen Südausrichtung etwa 10–20 % weniger Spitzenleistung erzielt, liegt ihr entscheidender Vorteil in der Verteilung der Energieerzeugung über den Tag. So entsteht eine flachere und längere Produktionskurve, die oft besser zum Verbrauchsverhalten eines Haushalts passt und den Eigenverbrauch erhöht.

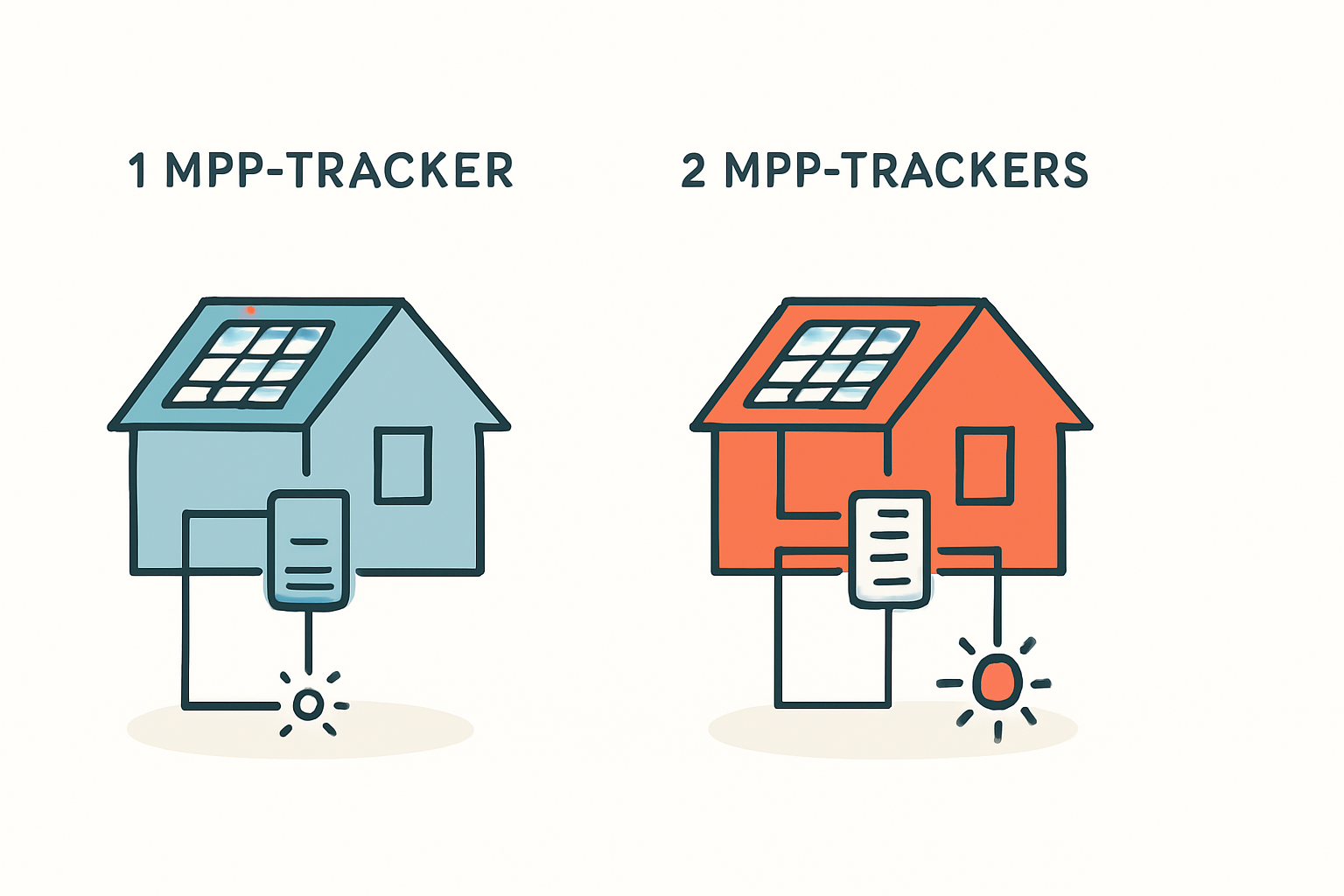

Die Lösung: Zwei MPP-Tracker für maximalen Ertrag

An dieser Stelle kommt der Maximum Power Point (MPP) Tracker ins Spiel. Jedes Solarmodul hat einen optimalen Arbeitspunkt, an dem es bei gegebener Sonneneinstrahlung und Temperatur die maximale Leistung abgibt. Die Aufgabe des MPP-Trackers im Wechselrichter ist es, diesen Punkt kontinuierlich zu finden und die Module passend dazu zu regeln.

Ein Wechselrichter mit nur einem MPP-Tracker versucht, den besten Arbeitspunkt für den gesamten String zu finden. Liegt jedoch ein Teil der Module im Schatten oder ist anders ausgerichtet, gibt es keinen gemeinsamen optimalen Punkt mehr. Der Tracker findet nur einen Kompromiss, der weit unter dem möglichen Gesamtertrag liegt.

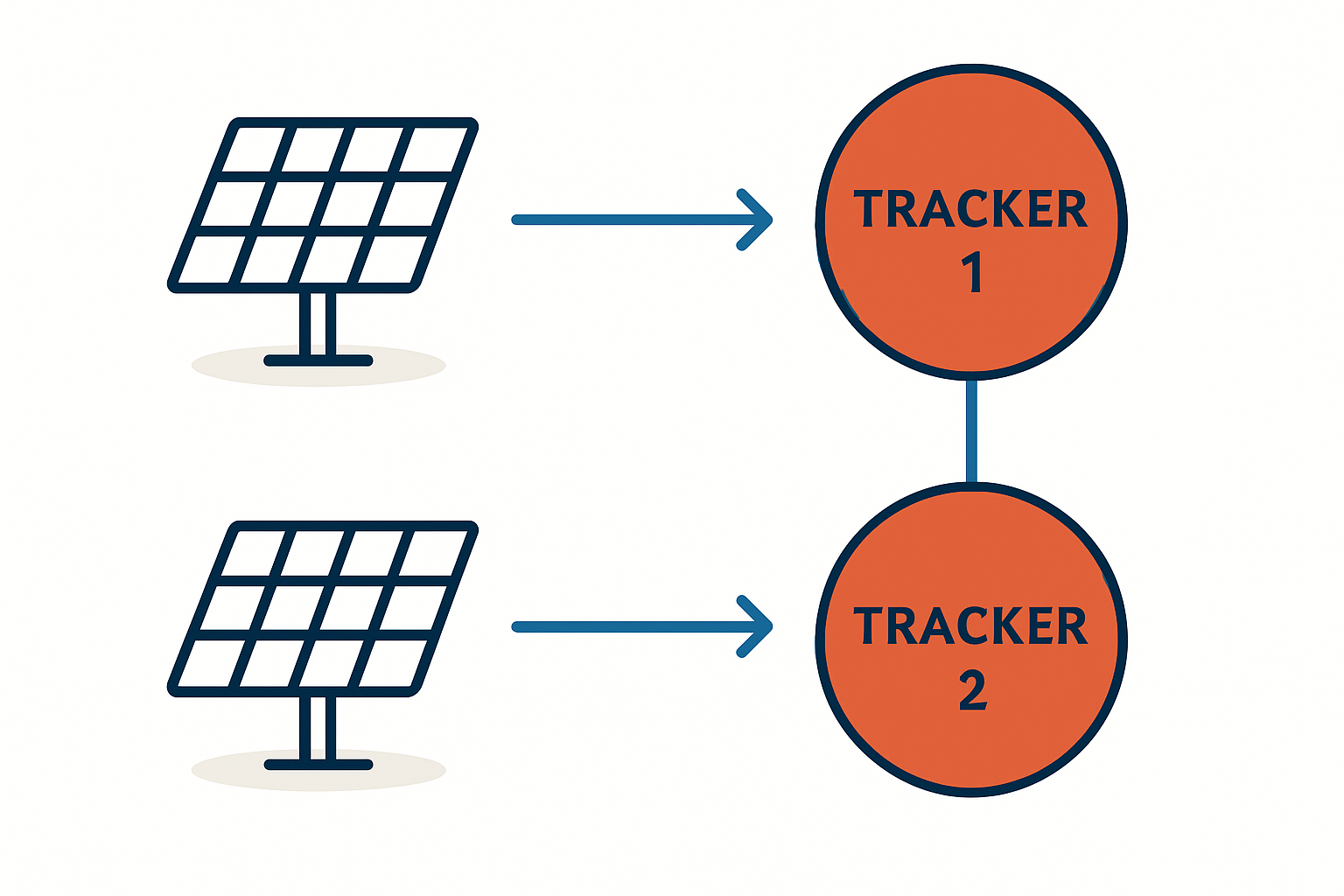

Ein Wechselrichter mit zwei unabhängigen MPP-Trackern löst dieses Problem elegant. Er bietet zwei separate Eingänge mit jeweils einem eigenen Tracker. Sie können Ihre damit wie zwei separate Kleinkraftwerke betreiben:

Bei Ost-West-Ausrichtung: Sie schließen alle Ost-Module an den ersten MPP-Tracker und alle West-Module an den zweiten an. Jeder Tracker optimiert seine Dachhälfte völlig unabhängig von der anderen. Am Morgen holt Tracker 1 die maximale Leistung aus den Ost-Modulen, während Tracker 2 die West-Module im Ruhezustand lässt. Am Nachmittag ist es genau umgekehrt.

Bei Teilverschattung: Sie können die unverschatteten Module an Tracker 1 und die zeitweise verschatteten Module, zum Beispiel durch eine Gaube, an Tracker 2 anschließen. Fällt ein Schatten auf den zweiten String, arbeitet der erste ungestört mit voller Leistung weiter.

Diese Trennung stellt sicher, dass jede Modulgruppe immer an ihrem individuellen Maximum Power Point betrieben wird, was den Gesamtertrag der Anlage signifikant steigert.

Ihr Vorteil: Mehr Ertrag und höherer Eigenverbrauch

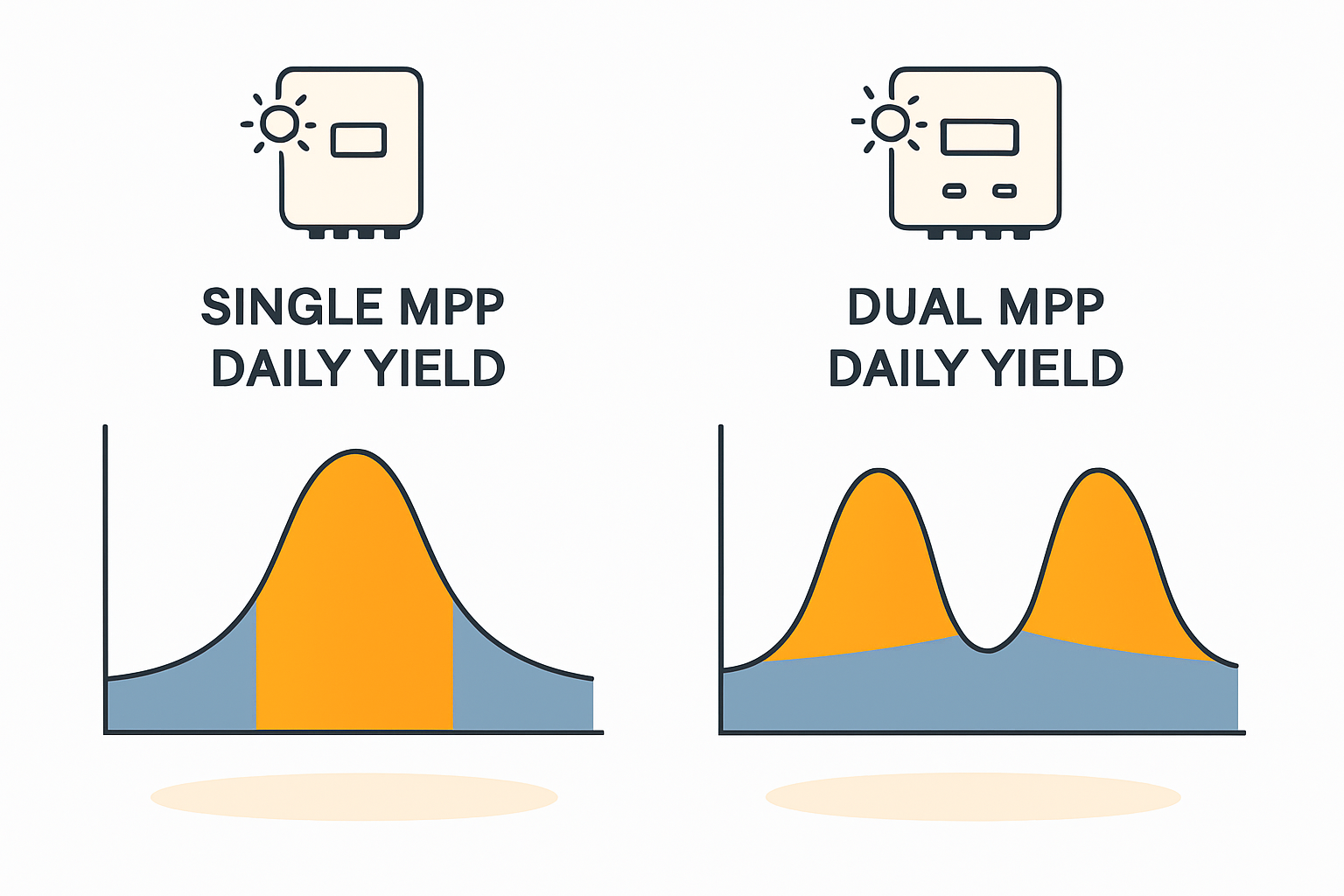

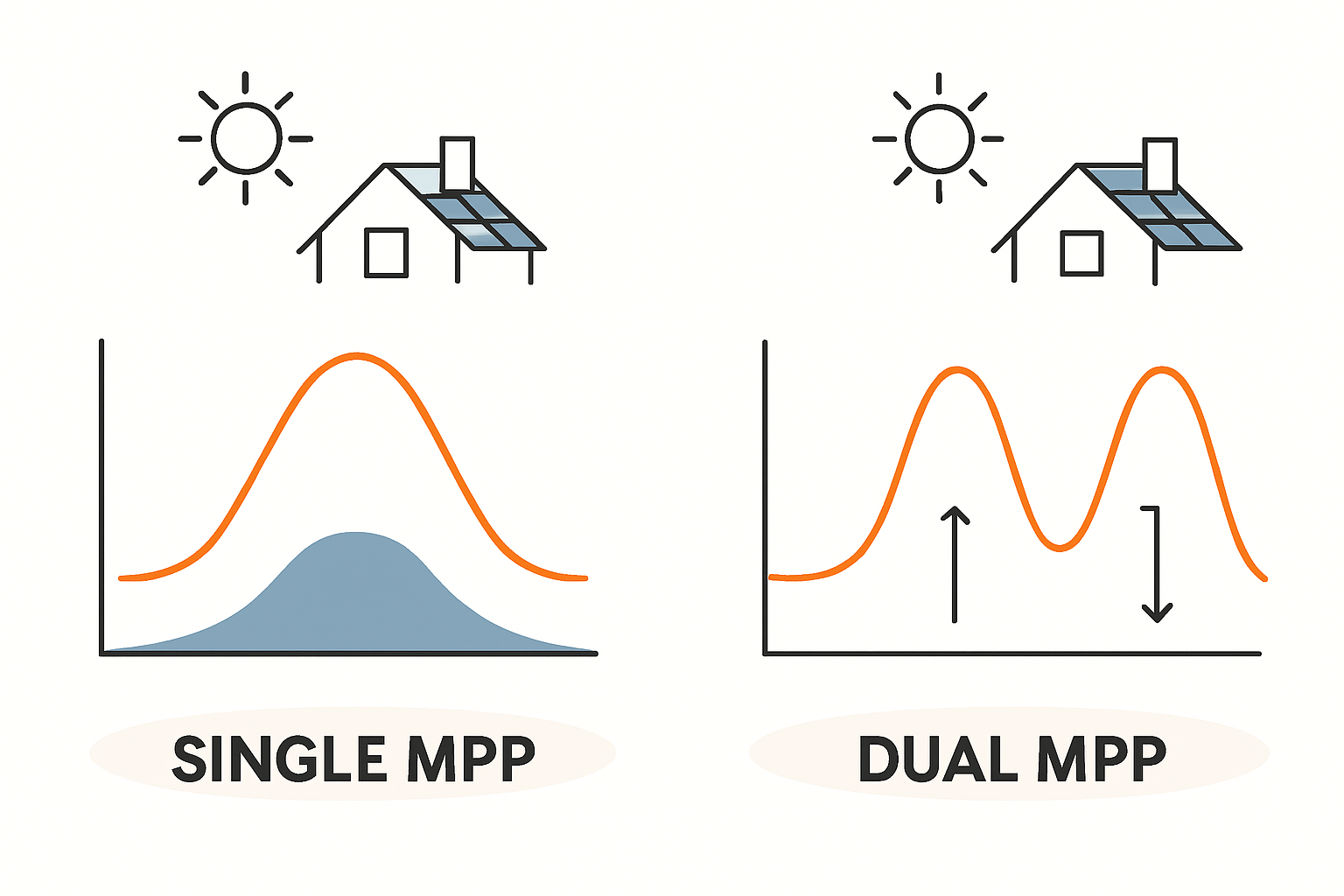

Die Nutzung von zwei MPP-Trackern sorgt für eine messbar bessere Leistungskurve über den Tag. Statt eines starken Einbruchs bei Teilverschattung oder einer suboptimalen Ausbeute bei einer Ost-West-Anlage wird die Energieernte geglättet und maximiert.

Studien und Praxiserfahrungen zeigen, dass der jährliche Ertrag einer Ost-West-Anlage in Deutschland zwischen 850 und 950 kWh pro kWp liegt. Durch den Einsatz eines Dual-MPPT-Wechselrichters bewegen Sie sich an der Obergrenze dieses Potenzials.

Der größte Vorteil ist jedoch die Anpassung an den Stromverbrauch im Haushalt. Die Stromerzeugung beginnt früher am Morgen und reicht weiter in den Abend hinein – genau dann, wenn der Verbrauch durch Kochen, Waschen oder Unterhaltungselektronik am höchsten ist. Das erhöht direkt Ihren Eigenverbrauchsanteil und senkt Ihre Stromrechnung, und zwar stärker als bei einer Anlage, die nur mittags eine hohe Leistungsspitze erzeugt.

Die Praxislösung: Der Wechselrichter Growatt MOD 10 KTL3-XH

Um diese theoretischen Vorteile in die Praxis umzusetzen, braucht es die richtige Hardware. Der in vielen unserer DIY-PV-Anlagen-Kits enthaltene Hybrid-Wechselrichter Growatt MOD 10 KTL3-XH ist genau für solche Anwendungsfälle konzipiert. Er verfügt standardmäßig über zwei unabhängige MPP-Tracker.

Diese Eigenschaft macht ihn zur idealen Wahl für Eigenheimbesitzer mit anspruchsvollen Dachflächen. Er gibt Ihnen die Flexibilität, Ihre Anlage optimal an die Gegebenheiten anzupassen, ohne Kompromisse beim Ertrag eingehen zu müssen. Mit der Entscheidung für ein Set mit diesem Wechselrichter sichern Sie Ihre Investition ab und stellen sicher, dass Sie das technische Maximum aus Ihren Solarmodulen herausholen.

Häufige Fragen zu Dual-MPP-Trackern

Kann man eine Ost-West-Anlage nicht auch mit nur einem MPP-Tracker betreiben?
Technisch ist das möglich, aber nicht empfehlenswert. Der Wechselrichter würde nur einen Kompromiss für beide Dachseiten finden, was zu dauerhaften Ertragseinbußen führt. Die Mehrinvestition in einen Wechselrichter mit zwei Trackern amortisiert sich durch den höheren Ertrag schnell.

Wie viele Module kann ich pro Tracker anschließen?
Das hängt von der spezifischen Spannung und Leistung der Module sowie den Grenzwerten des Wechselrichters ab. Der Growatt MOD 10 KTL3-XH ist so ausgelegt, dass er typische String-Größen für private Dachanlagen problemlos verarbeiten kann. Eine symmetrische Aufteilung, z. B. 10 Module auf dem Ost-Tracker und 10 auf dem West-Tracker, ist ideal, aber auch leicht asymmetrische Konfigurationen sind möglich.

Mein Dach hat eine Ost-West-Ausrichtung und zusätzlich eine Gaube. Funktioniert das auch?
Ja, das ist ein perfektes Szenario für einen Dual-MPPT-Wechselrichter. Sie könnten beispielsweise die Ost-Module an Tracker 1 anschließen und die West-Module aufteilen: Die unverschatteten kommen an Tracker 2, während die zeitweise verschatteten Module zusätzlich mit Leistungsoptimierern ausgestattet werden können. So bleibt die Flexibilität der entscheidende Vorteil.

Fazit: Die clevere Wahl für komplexe Dächer

Wenn Ihr Dach von der perfekten Südausrichtung abweicht oder Teilverschattungen aufweist, ist die Wahl des richtigen Wechselrichters entscheidender als jede andere Komponente. Ein Modell mit zwei MPP-Trackern ist keine Luxusoption, sondern die technisch und wirtschaftlich sinnvollste Lösung, um das Potenzial Ihrer voll auszuschöpfen.

Es ermöglicht Ihnen, aus einer vermeintlichen Schwäche Ihres Daches eine Stärke zu machen: eine gleichmäßige und eigenverbrauchsoptimierte Stromproduktion über den gesamten Tag.
