Werkzeug für die Stromspeicher-Nachrüstung: Ihre ultimative Checkliste

Ihre Photovoltaikanlage auf dem Dach leistet seit Jahren treue Dienste und erzeugt zuverlässig sauberen Strom. Doch ein Großteil der Energie wird tagsüber ins Netz eingespeist, während Sie abends teuren Strom aus dem Netz beziehen.

Die Nachrüstung eines Stromspeichers ist daher der logische Schritt zu mehr Unabhängigkeit. Eine Studie des Fraunhofer-Instituts für Solare Energiesysteme (ISE) bestätigt dieses Potenzial eindrucksvoll: Bei Bestandsanlagen kann ein Speicher die Eigenverbrauchsquote von durchschnittlich 30 % auf bis zu 70 % steigern.

Doch der Weg zum energieautarken Zuhause hängt nicht nur von der Wahl des richtigen Speichers ab, sondern auch von einer fachgerechten Installation. Und diese steht und fällt mit dem richtigen Werkzeug. Dabei geht es um weit mehr als nur um Schraubendreher und Hammer. Für eine sichere und funktionierende Integration sind Spezialwerkzeuge schlicht unerlässlich.

Warum gutes Werkzeug bei der Nachrüstung entscheidend ist

Die Erfahrung zeigt, dass die häufigsten Fehlerquellen bei der Speicher-Nachrüstung auf ungeeignetes oder fehlendes Werkzeug zurückzuführen sind. Eine Umfrage des Bundesverbands Solarwirtschaft (BSW-Solar) identifiziert die kritischsten Punkte: falsche Kabelquerschnitte und -verbindungen (45 %), inkorrekte Datenkommunikation (30 %) und mechanische Befestigungsfehler (15 %).

Diese Fehler sind nicht nur ärgerlich, sondern können die Funktion der gesamten Anlage beeinträchtigen und sogar Sicherheitsrisiken bergen. Ein gut ausgestatteter Werkzeugkoffer ist daher keine Kür, sondern Pflicht für eine erfolgreiche Installation. Er schafft die Grundlage, damit Ihr neuer Speicher vom ersten Tag an sicher und effizient arbeitet.

Die Checkliste: Spezialwerkzeuge für die Speicherintegration

Standardwerkzeuge wie einen Satz Schraubendreher, Maulschlüssel oder eine Bohrmaschine setzen wir hier voraus. Unsere Liste konzentriert sich deshalb auf die spezifischen Werkzeuge, die für die kritischen Arbeitsschritte bei der Nachrüstung eines Stromspeichers entscheidend sind.

1. Für den elektrischen Anschluss: Präzision und Sicherheit

Der elektrische Anschluss ist der heikelste Teil der Installation. Hier geht es um die sichere Verbindung des Speichers mit Ihrem Hausnetz. Fehler können hier nicht nur zu Funktionsstörungen, sondern im schlimmsten Fall zu Kabelbränden führen.

• Zweipoliger Spannungsprüfer (z. B. Duspol): Das wichtigste Sicherheitswerkzeug. Bevor Sie auch nur eine einzige Schraube lösen, müssen Sie mit diesem Gerät die Spannungsfreiheit an allen betreffenden Leitungen zweifelsfrei feststellen. Ein einfacher Phasenprüfer (Lügenstift) reicht hierfür nicht aus.
• Multimeter: Unerlässlich, um Spannungen zu messen, Durchgänge zu prüfen und die korrekte Funktion nach dem Anschluss zu verifizieren.
• Abisolierzange: Sorgt für eine saubere und präzise Abisolierung der Kabel, ohne die Kupferlitzen zu beschädigen. Dies schafft die Grundlage für eine sichere elektrische Verbindung.
• Crimpzange für Aderendhülsen: Starre und flexible Kabeladern müssen vor dem Anschluss in Klemmen mit Aderendhülsen versehen werden. Eine hochwertige Crimpzange sorgt für eine dauerhaft feste und sichere Verbindung, die Kontaktwiderstände minimiert.

Praxisbeispiel: Bei der Anbindung eines AC-gekoppelten Speichers an die Hausverteilung müssen die Kabel in den Sicherungsautomaten fest und sicher sitzen. Eine mit der Crimpzange sauber verpresste Aderendhülse gewährleistet dies und verhindert, dass sich die Verbindung mit der Zeit lockert.

Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher

Anker SOLIX Solarbank 2 E1600 Pro Balkonkraftwerk Speicher Set 2000 Watt 800 Watt - Trina Doppelglassolarmodule -JurSol Storage Mini 2000 W | 9.6 kWh

Bisher bei uns 4.099,00 € Ursprünglicher Preis war: 4.099,00 €3.899,00 €Aktueller Preis ist: 3.899,00 €.

Produkt ansehen

2. Für die Datenkommunikation: Das Gehirn der Anlage

Moderne Speicher und Wechselrichter kommunizieren permanent miteinander. Der Speicher muss wissen, wann er laden oder entladen soll. Diese Kommunikation läuft meist über Netzwerkkabel (LAN-Kabel).

• RJ45-Crimpzange: Oft müssen Netzwerkkabel vor Ort auf die passende Länge gekürzt und mit neuen Steckern versehen werden. Mit dieser Zange können Sie RJ45-Stecker professionell auf das Kabel crimpen.
• LAN-Kabeltester: Dieses kleine Gerät ist ein wahrer Zeitretter. Bevor Sie die Anlage in Betrieb nehmen, stecken Sie beide Enden des Netzwerkkabels in den Tester. Er zeigt sofort an, ob alle acht Adern korrekt verbunden sind. So lassen sich 30 % der häufigsten Installationsfehler – Kommunikationsprobleme – von vornherein vermeiden.

Praxisbeispiel: Stellen Sie sich vor, die Anlage ist fertig montiert, aber der Speicher lädt nicht. Die Fehlersuche beginnt. Mit einem LAN-Tester hätten Sie in 10 Sekunden festgestellt, dass eine Ader im selbst erstellten Kommunikationskabel keinen Kontakt hat – ein Fehler, der ohne Tester stundenlange Frustration hätte verursachen können.

3. Für die mechanische Befestigung: Stabilität zählt

Ein Stromspeicher kann je nach Modell und Kapazität zwischen 50 und über 200 kg wiegen. Eine sichere und dauerhafte Befestigung an der Wand ist daher unerlässlich.

• Drehmomentschlüssel: Hersteller geben für die Befestigungsschrauben der Wandhalterung und für die Anschlüsse am Speicher selbst exakte Drehmomente vor. Ein Drehmomentschlüssel stellt sicher, dass die Schrauben fest genug sitzen, ohne dabei Material oder Gewinde zu beschädigen.
• Wasserwaage (ideal: Laser-Wasserwaage): Sorgt für eine exakt gerade Ausrichtung des Speichers. Das ist nicht nur eine Frage der Optik, sondern bei modularen Systemen oft auch eine technische Notwendigkeit.
• Schlagbohrmaschine und Schwerlastdübel: Unverzichtbar für die Montage an massiven Beton- oder Ziegelwänden. Die Wahl der richtigen Dübel und Bohrer ist entscheidend für die Tragfähigkeit.

Praxisbeispiel: Die Wandhalterung eines 150 kg schweren Speichers wird mit vier M10-Schrauben befestigt. Der Hersteller schreibt ein Anzugsdrehmoment von 40 Newtonmetern vor. Nur mit einem Drehmomentschlüssel stellen Sie sicher, dass jede Schraube exakt diese Kraft aufbringt und die Last zuverlässig trägt.

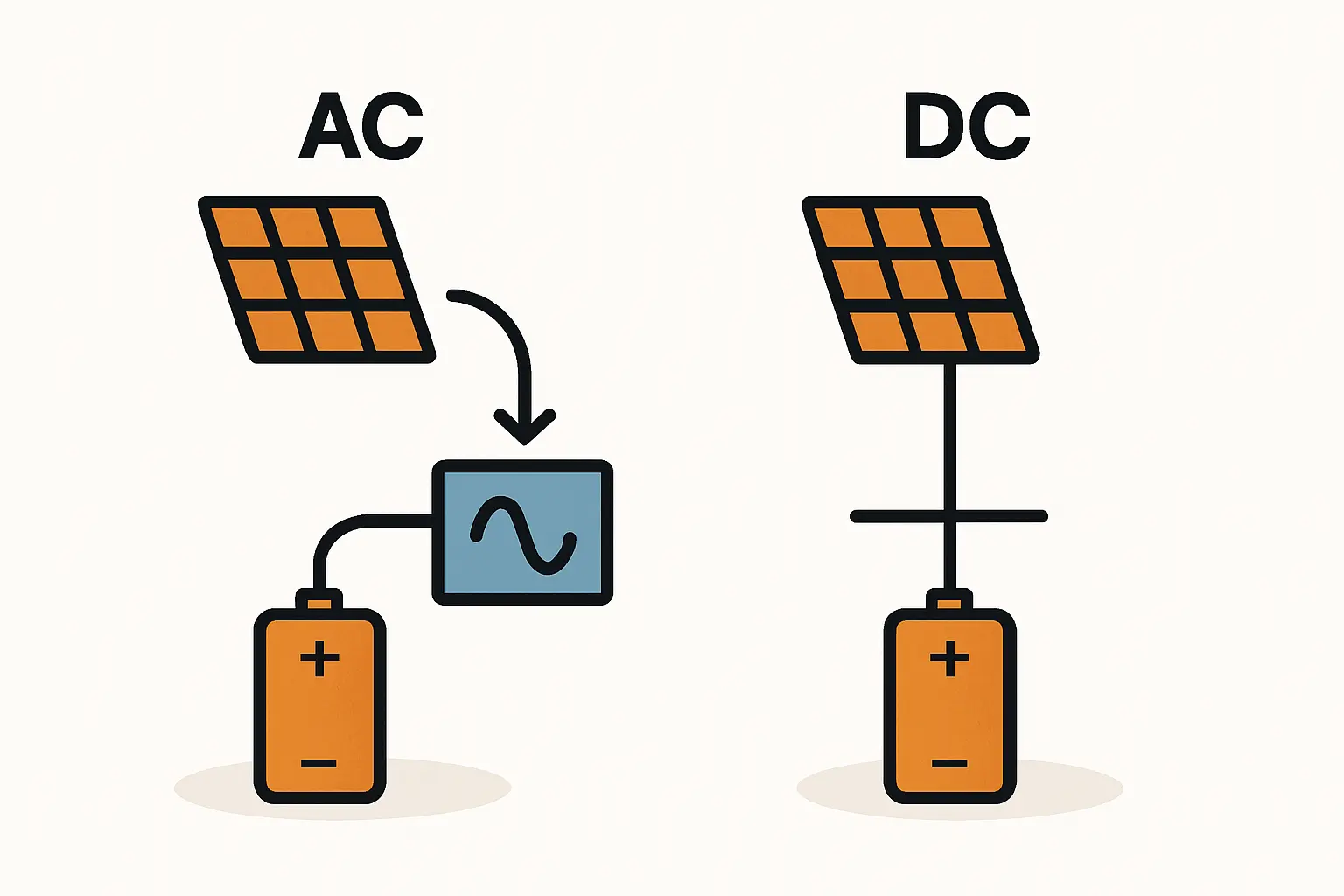

AC- vs. DC-Systeme: Gibt es Unterschiede beim Werkzeug?

Die grundlegenden Werkzeuge für Sicherheit und mechanische Montage sind bei beiden Systemen identisch. Der Hauptunterschied liegt im Anschluss:

• AC-gekoppelte Systeme, die bei Nachrüstungen am häufigsten sind, werden auf der Wechselstromseite (AC) ins Hausnetz integriert. Hier sind vor allem die Werkzeuge für den Elektroanschluss und die Datenkommunikation (LAN) relevant.
• DC-gekoppelte Systeme werden auf der Gleichstromseite (DC) zwischen den PV-Modulen und dem Wechselrichter geschaltet. Hierfür sind zusätzlich spezielle MC4-Stecker-Werkzeuge zur Verbindung der Solarkabel erforderlich.

Die hier vorgestellte Checkliste ist auf die gängigen AC- und DC-Systeme zur Nachrüstung ausgelegt und deckt deren wichtigste Anforderungen ab.

Häufige Fragen (FAQ) zur Werkzeugauswahl

Reicht mein Standard-Werkzeugkoffer aus dem Baumarkt?
Für die mechanische Grundmontage vielleicht, für den elektrischen Anschluss und die Datenkommunikation definitiv nicht. Spezialwerkzeuge wie ein zweipoliger Spannungsprüfer, eine Crimpzange für Aderendhülsen und ein LAN-Tester sind für Sicherheit und Funktion jedoch unerlässlich.

Muss ich alle Werkzeuge kaufen?
Das hängt von Ihrem Vorhaben ab. Hochwertiges Werkzeug ist eine gute Investition für jeden Hausbesitzer. Für eine einmalige Aktion kann es sich jedoch lohnen, spezifische Werkzeuge wie einen Drehmomentschlüssel oder einen LAN-Tester im Bekanntenkreis oder bei einem Werkzeugverleih auszuleihen.

Was ist das absolut wichtigste Werkzeug für meine Sicherheit?
Ohne jeden Zweifel der zweipolige Spannungsprüfer. Arbeiten an elektrischen Anlagen dürfen nur im spannungsfreien Zustand durchgeführt werden. Dieses Werkzeug ist Ihre Lebensversicherung, um die Spannungsfreiheit vor Arbeitsbeginn verlässlich zu überprüfen.

Warum wird die Datenkommunikation so oft als Problemquelle genannt?
Weil sie oft unterschätzt wird. Ein kleiner Fehler bei der Konfektionierung eines Netzwerkkabels kann die gesamte Anlage lahmlegen. Anders als ein lockeres Stromkabel, das oft sichtbar funkt, ist ein Kommunikationsfehler unsichtbar. Viele Nutzer entscheiden sich daher für Komplettlösungen, bei denen die Komponenten bereits aufeinander abgestimmt sind, was die Fehleranfälligkeit reduziert. Die Informationsplattform Photovoltaik.info bietet hierzu umfassende und neutrale Vergleiche.

Die Nachrüstung eines Stromspeichers ist ein lohnender Schritt zu mehr Energieunabhängigkeit. Mit der richtigen Vorbereitung und dem passenden Werkzeug stellen Sie sicher, dass Ihre Investition sicher, zuverlässig und effizient arbeitet – vom ersten Tag an.

Sie möchten Ihre individuelle Situation besser einschätzen oder suchen passende Komponenten? Im Shop von Photovoltaik.info finden Sie Komplettsets, die auf typische Anlagengrößen und Bedürfnisse von Hausbesitzern abgestimmt sind.
