UV-beständige Kabelführung im Außenbereich: Welcher Kabelkanal und welches Leerrohr schützen die Solarleitung dauerhaft?

Eine neue Photovoltaikanlage auf dem Dach ist ein Grund zur Freude. Die Module glänzen in der Sonne, der Wechselrichter ist montiert und die ersten Kilowattstunden werden produziert.

Doch während die Hauptkomponenten im Fokus stehen, wird ein entscheidendes Detail oft übersehen: die Verkabelung im Außenbereich. Die Solarkabel sind die Lebensadern Ihrer Anlage. Ohne dauerhaften Schutz vor Witterungseinflüssen drohen Leistungsverluste und ernsthafte Sicherheitsrisiken. Wir erklären, warum gewöhnliche Kunststoffrohre dafür ungeeignet sind und worauf Sie bei der Auswahl von Kabelkanälen und Leerrohren achten müssen.

Warum einfacher Kunststoff im Freien versagt: Der unsichtbare Feind UV-Strahlung

Viele Heimwerker greifen für die Kabelführung im Außenbereich zu günstigen Kunststoff-Leerrohren oder Kabelkanälen aus dem Baumarkt. Was für den Keller oder die Garage ausreicht, wird für eine PV-Anlage schnell zur Schwachstelle. Die Ursache: die ultraviolette (UV) Strahlung der Sonne.

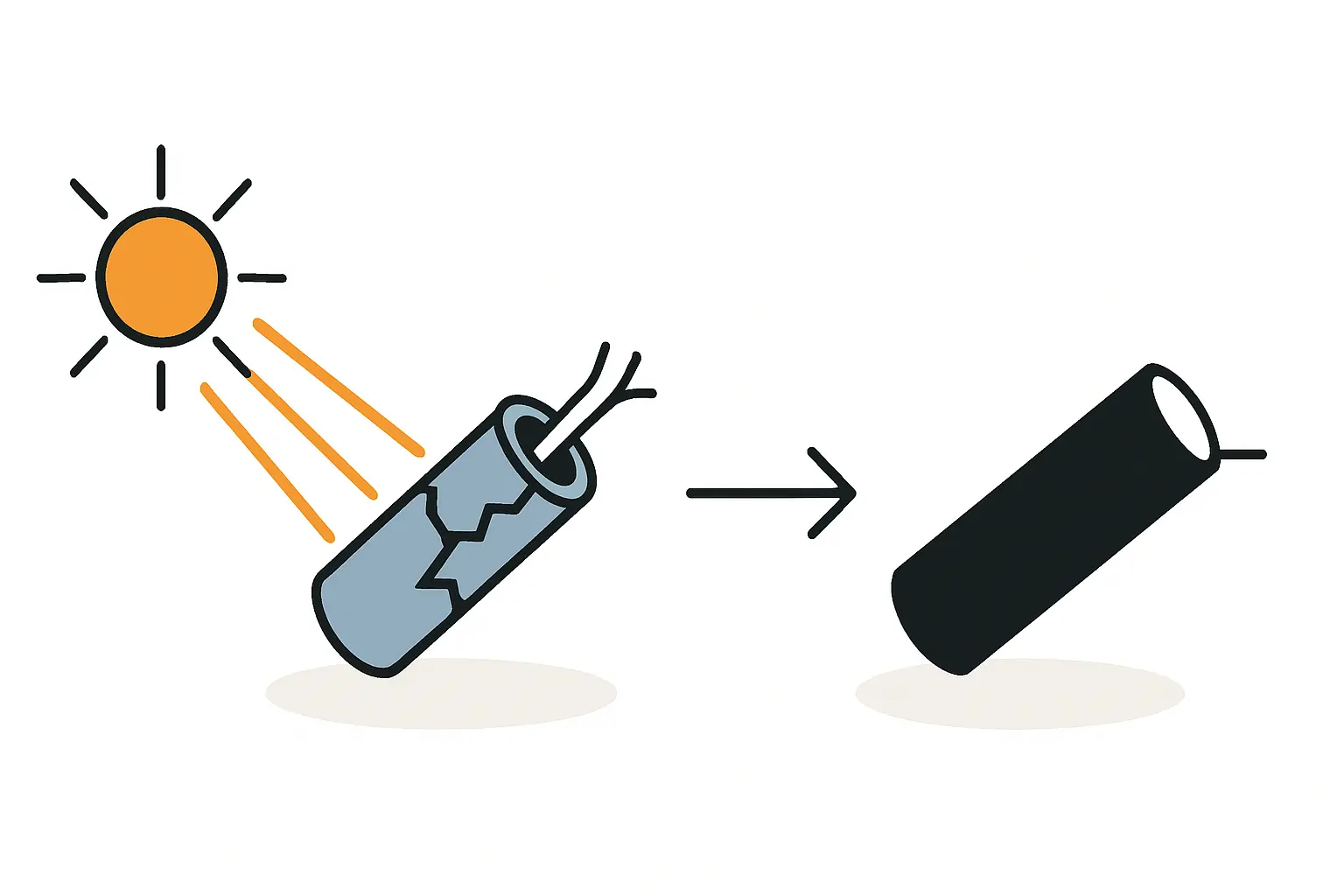

Ähnlich wie unsere Haut nimmt auch Kunststoff durch ständige Sonneneinstrahlung Schaden. Die energiereiche UV-A- und UV-B-Strahlung greift die Molekülketten vieler Kunststoffe an. Bei Materialien wie Standard-PVC (Polyvinylchlorid) werden dadurch Weichmacher zersetzt. Die Folge: Der Kunststoff verliert seine Elastizität, wird spröde, rissig und verfärbt sich – ein Prozess, der die Schutzfunktion des Materials vollständig untergräbt.

Ein Praxisbeispiel verdeutlicht das Problem: Ein graues Standard-Elektroinstallationsrohr, das Solarkabel über ein Flachdach führt, mag im ersten Jahr noch intakt aussehen. Die Erfahrung zeigt jedoch, dass es bereits nach zwei bis drei Sommern so spröde sein kann, dass es bei leichter Berührung oder durch Hagel splittert. Die darunter liegenden, teuren Solarkabel sind dann schutzlos der Witterung ausgesetzt.

Die richtigen Materialien: Worauf Sie bei Kabelkanälen und Leerrohren achten sollten

Um Solarkabel über Jahrzehnte sicher zu schützen, benötigen Sie Materialien, die speziell für den Einsatz im Freien konzipiert sind. Die Lösung liegt in UV-stabilisierten Kunststoffen.

Hersteller erreichen diese Beständigkeit, indem sie dem Kunststoff Additive beimischen. Eine der effektivsten und gängigsten Methoden ist die Zugabe von Ruß (Carbon Black). Dieser absorbiert die UV-Strahlung und wandelt sie in unschädliche Wärme um, bevor sie die Kunststoffmatrix schädigen kann. Aus diesem Grund sind die meisten witterungsbeständigen Produkte für den Außenbereich schwarz.

Achten Sie bei der Auswahl gezielt auf folgende Kennzeichnungen des Herstellers:

• UV-beständig oder UV-stabilisiert
• Für den Außenbereich geeignet
• Witterungsbeständig

Zwar gibt es die Norm DIN EN 61386 (VDE 0605) für Elektroinstallationsrohrsysteme, doch diese allein garantiert keine UV-Beständigkeit. Sie müssen daher explizit auf die zusätzlichen Herstellerangaben für den Außeneinsatz achten.

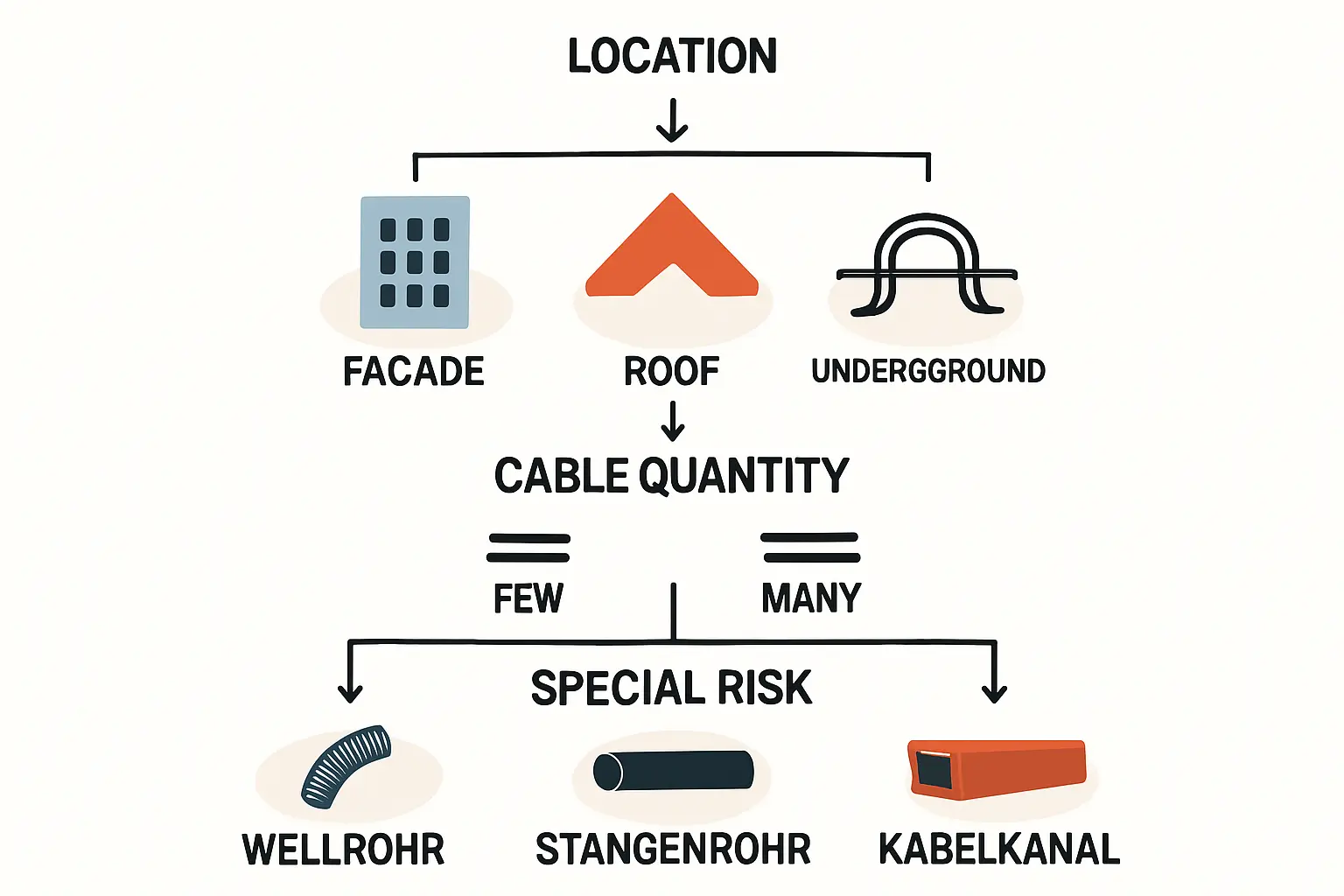

Ein typisches Anwendungsszenario: Bei einer Dachanlage werden die DC-Kabel vom Modulfeld zum Wechselrichter im Dachboden geführt. Der auf dem Dach exponierte Abschnitt von den Modulen bis zur Dacheinführung muss besonders sicher geschützt werden. Ein schwarzer, UV-stabilisierter Kabelkanal oder ein flexibles Wellrohr aus UV-beständigem Polypropylen (PP) ist hier die richtige Wahl. Sie widerstehen nicht nur der Sonne, sondern auch Hitze, Frost und Regen über die gesamte Lebensdauer der Anlage.

Die Folgen mangelhaften Schutzes: Mehr als nur ein optisches Problem

Ein brüchiger Kabelkanal ist kein Schönheitsfehler, sondern ein ernsthaftes Risiko für die Effizienz und Sicherheit Ihrer Photovoltaikanlage. Wenn die äußere Schutzhülle versagt, sind die Solarkabel den Elementen direkt ausgesetzt.

1. Isolationsschäden: Die Kabelisolierung selbst ist zwar ebenfalls UV-beständig, aber nicht für eine jahrzehntelange, direkte Bewitterung ausgelegt. UV-Strahlung, Regen, Schnee und Eis können die Isolierung porös machen.

2. Leistungsverlust: Durch kleinste Risse in der Isolation kann Feuchtigkeit eindringen. Dies führt zu Kriechströmen und einem messbaren Abfall der Anlagenleistung.

3. Kurzschluss- und Brandgefahr: Ist die Isolation erst einmal beschädigt, steigt das Risiko eines Kurzschlusses zwischen dem Plus- und Minus-Leiter. Im Gleichstromkreis einer PV-Anlage kann dies zu gefährlichen Lichtbögen und im schlimmsten Fall zu einem Brand führen.

Viele Anlagenbetreiber unterschätzen diese Gefahr, da die Schäden schleichend über Jahre entstehen und nicht sofort sichtbar sind.

Aus unserem Shop, Kategorie: Balkonkraftwerke mit Speicher

Anker Solix Solarbank 3 E2700

Produkt ansehen

Praktische Tipps für die Auswahl und Installation

Um die Langlebigkeit Ihrer Anlage zu sichern, sollten Sie bei der Kabelführung keine Kompromisse eingehen.

• Prüfen Sie die Produktdatenblätter: Verlassen Sie sich nicht allein auf die schwarze Farbe. Ein Blick in das technische Datenblatt des Herstellers gibt Ihnen die Sicherheit, dass das Produkt explizit als UV-stabilisiert ausgewiesen ist.

• Achten Sie auf hochwertige Kabel: Die besten Schutzrohre nützen wenig, wenn die Solarkabel selbst nicht für den Außeneinsatz konzipiert sind. Achten Sie auch hier auf eine doppelte Isolierung und zertifizierte UV-Beständigkeit.

• Sorgen Sie für eine stabile Befestigung: Verwenden Sie ebenfalls UV-beständige Befestigungsschellen, um die Leerrohre oder Kabelkanäle sicher zu montieren. So verhindern Sie, dass Wind oder Schneelast die Installation mechanisch beschädigen.

• Ziehen Sie Metall als Alternative in Betracht: In besonders rauen Umgebungen oder bei hoher mechanischer Belastung können auch Kabelkanäle aus feuerverzinktem Stahl oder Aluminium eine sehr langlebige Lösung sein. Sie sind jedoch teurer und in der Montage aufwendiger.

Die Erfahrung zeigt: Die Mehrkosten für eine hochwertige, UV-beständige Kabelführung sind im Verhältnis zu den Gesamtkosten einer PV-Anlage gering, tragen aber entscheidend zur langfristigen Sicherheit und Rentabilität bei.

Häufige Fragen (FAQ)

Kann ich nicht einfach ein Standard-Elektroleerrohr aus dem Baumarkt nehmen?

Nur, wenn es explizit für den Außeneinsatz und als UV-beständig gekennzeichnet ist. Graue Standardrohre sind in der Regel nicht UV-stabilisiert und werden nach kurzer Zeit im Freien brüchig.

Ist jeder schwarze Kunststoff automatisch UV-beständig?

Nein. Obwohl die schwarze Farbe oft durch die Beigabe von Ruß entsteht, der UV-Schutz bietet, ist dies keine Garantie. Manche Produkte sind nur aus ästhetischen Gründen schwarz gefärbt. Entscheidend ist allein die Angabe des Herstellers im Datenblatt.

Aus unserem Shop, Kategorie: PV Anlagen mit Speicher und Montagesets

8000 Watt Photovoltaikanlagen inkl. 10,00 kWh Batterie & Ziegeldach Montageset - Trina Bifazial

6.299,00 €

Produkt ansehen

Wie lange hält ein UV-beständiger Kabelkanal?

Qualitativ hochwertige, UV-stabilisierte Kunststoffe sind darauf ausgelegt, 15 bis 20 Jahre oder länger den Witterungsbedingungen standzuhalten, was der erwarteten Lebensdauer einer Photovoltaikanlage entspricht.

Bieten die Kanäle auch Schutz vor Marderbissen?

Ein stabiler Kabelkanal oder ein robustes Leerrohr bietet bereits einen guten mechanischen Schutz, was das Risiko von Marderbissen deutlich reduziert. Die höchste Sicherheit gewährleistet jedoch ein spezielles Marderschutzrohr aus Hartkunststoff.

Eine durchdachte und materialgerechte Kabelführung ist das Kennzeichen einer professionell geplanten Photovoltaikanlage. Sie stellt sicher, dass Ihre Investition nicht nur heute, sondern auch in 20 Jahren noch sicher und effizient Strom produziert.

Sie möchten Ihre individuelle Situation besser einschätzen oder suchen passende Komponenten? Die Experten von Photovoltaik.info beraten Sie gern zu allen Aspekten Ihrer Anlage. Im Shop von Photovoltaik.info finden Sie zudem Komplettsets, deren Bestandteile – von den Modulen bis zur Kabelführung – für eine lange Lebensdauer im Außeneinsatz ausgelegt sind.
