Das Montageset für Ziegeldächer ( z.B. Frankfurter Pfanne ) Eindeckungen ist u.a. geeignet Sparrendächer mit Formziegel. Das Montagset zeichnet sich durch eine schnelle und komfortable Klicksystem Montage aus. Schnell und preisgünstig mit direkter Klickanbindung der Modulmittel- und Endklemmen. Die schwarz eloxierten Solarmodul Mittel- und Endklemmen sind für eine Solarmodul Rahmenstärke von 30mm geeignet. Die Aufteilung der PV Module kann paarweise in bis zu 2 unabhängige Modulfelder erfolgen. Die Montage der PV Module erfolgt hochkant.
Im Lieferumfang sind folgende Komponenten enthalten

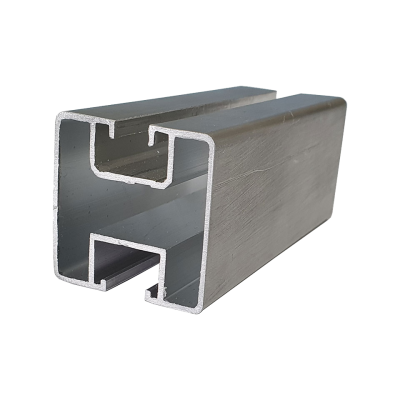

4 Stk Montageschiene 2400mm , Ausführung 40 x 40 x 1,3 mm

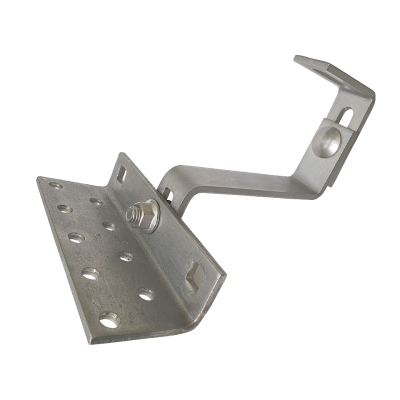

12 Stk Dachhaken 3-fach verstellbar für 40x40mm Schiene
24 Stk Tellerkopfschraube M8
12 Stk Hammerkopfschraube M10x30mm
12 Stk Sperrzahnmutter M10
2 Stk Schienenverbinder

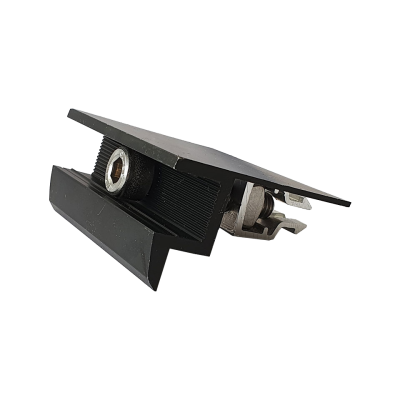

8 Stk Modulendklemme, schwarz eloxiert für 30mm Rahmenstärke

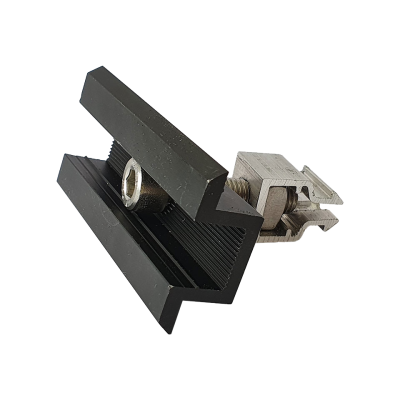

6 Stk Modulmittelklemme, schwarz eloxiert für 30mm Rahmenstärke

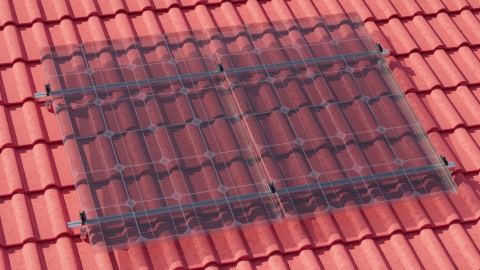

Aufteilung in maximal 2 Modulfelder mit jeweils 2 PV Module
Montageanleitung als Download
Montageanleitung Dachhaken Ziegeldach
